Устройства 7SJ80 серии SIPROTEC являются программно-конфигурируемыми, содержат библиотеку программных функциональных модулей для обеспечения измерительных функций, а также функций защиты, автоматики, локального противоаварийного управления.

Аналоговые входные величины (напряжение и ток) подаются на измерительные входы, приводятся к уровню, на котором осуществляется обработка данных сигналов в устройстве, и фильтруются с учетом необходимой полосы пропускания частот и требуемого быстродействия. Устройство снабжено четырьмя трансформаторами тока (ТТ) и, в зависимости от модели, дополнительно тремя трансформаторами напряжения. Три токовых входа служат для подведения фазных токов, четвертый токовый вход (3I0 (IE)) может использоваться для измерения тока замыкания на землю (подводимого от общей точки обмоток ТТ, соединенных в звезду) или для подведения тока замыкания на землю от отдельного ТТ (чувствительный вход тока замыкания на землю) - в зависимости от модели. Трансформаторы напряжения (опция заказа) могут использоваться либо для ввода трех фазных напряжений, либо двух линейных напряжений и напряжения нулевой последовательности (подключенное разомкнутым треугольником напряжение), а также других напряжений (например, подключение двух фазных напряжений или двух линейных и одного фазного напряжения для реализации функции синхронизации). Возможно также подключение двух междуфазных напряжений в “разомкнутый треугольник”.

Принцип действия устройств основан на одновременном измерении мгновенных значений токов и напряжений с частотой дискретизации 300,0 кГц в каждой из фаз сети. Измерения проводятся 12-разрядным аналого-цифровым преобразователем. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения производных величин, проводится запись и регистрация сообщений, данных и величин повреждений (время повреждения, токи КЗ, отключенные токи, место повреждения) для проведения последующего анализа, управление часами реального времени, процессом обмена данными.

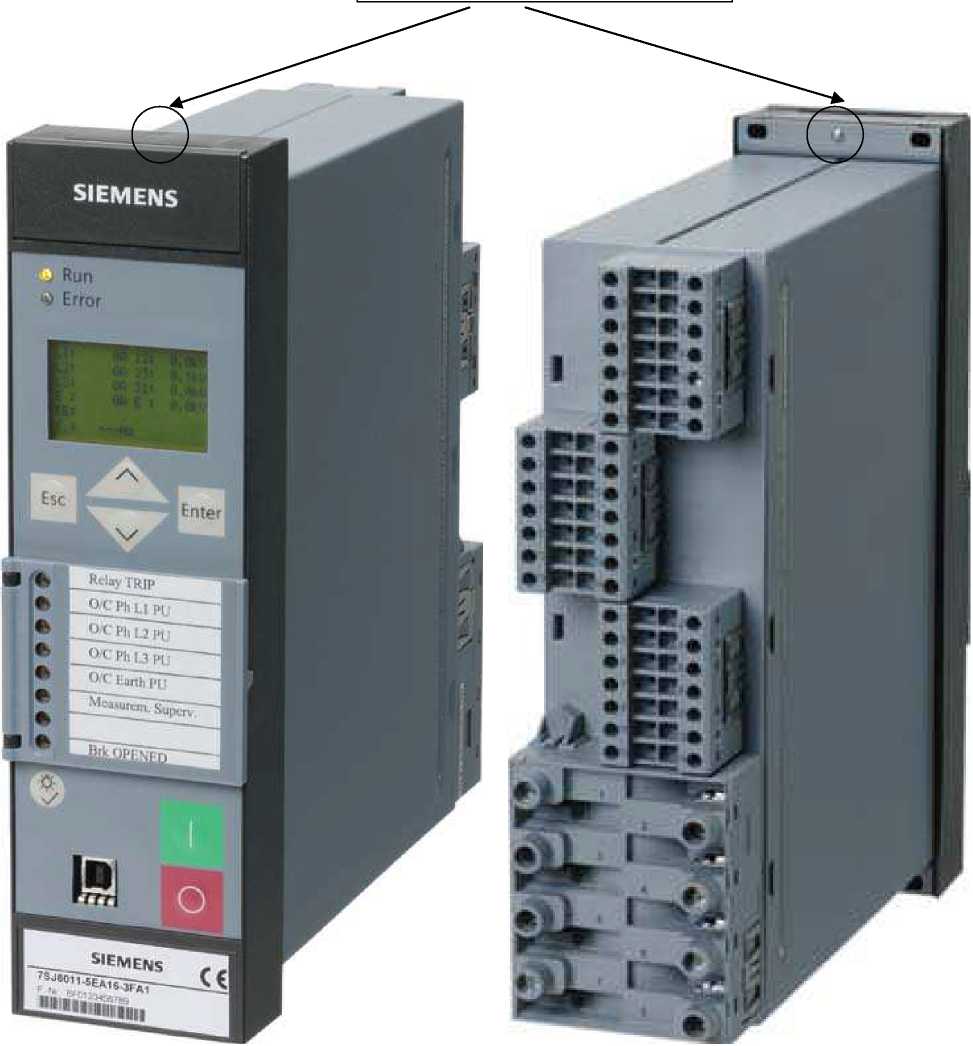

На рисунке 1 приведены фото общего вида устройств с обозначением мест для пломбировки и оттисков клейм или наклеек.

Размещение наклейки

Рисунок 1 Фото общего вида устройств 7SJ80 с обозначением мест для нанесения оттисков клейм или размещения наклеек.

Результаты измерений индицируются на дисплее устройства, а также могут быть получены дистанционно на станционных мониторах по интерфейсу МЭК-61850 -8-1 либо посредством подключенной функции регистратора аварийных событий.

Информация - сообщения о событиях, режимах работы оборудования, измеренные значения и функциональное состояние устройства - отображается с помощью светодиодов и жидкокристаллического дисплея на лицевой панели управления. Интегрированные цифровые кнопки и кнопки управления совместно с дисплеем облегчают взаимодействие с устройством. С помощью этих элементов возможно изменение отображаемых па-

лист № 3 всего листов 7 раметров устройства. Все изменения параметров настройки устройства (как с лицевой панели, так и через ПО) защищены паролем

Кроме того, с лицевой панели возможно управление выключателями и другим оборудованием. Все функции управления (как с лицевой панели, так и через ПО) также защищены паролем.

Поскольку кратковременные провалы напряжения питания могут иметь место при замыканиях в системе оперативного тока подстанции, устойчивая работа устройств обеспечивается за счет имеющегося встроенного конденсатора - буферная батарея расположена под откидной панелью в нижней части передней панели.

Устройства изготавливаются в 2 вариантах корпусов - для утопленного монтажа и для навесного монтажа, с винтовыми зажимами.

Локальная связь устройств с ПК для конфигурирования, тестирования и считывания данных может быть реализована через USB-интерфейс оператора на передней панели с помощью ПО DIGSI, которое позволяет легко конфигурировать все функции устройства.

В зависимости от заказанной версии устройства в нем могут предусматриваться дополнительные интерфейсы, располагаемые на его нижней панели. Они служат для многофункционального обмена данными с другими цифровыми компонентами настройки, управления и хранения данных:

• 1) порт A (интерфейс Ethernet) - может быть оборудован Ethernet-интерфейсом (разъем RJ45) для связи устройства с программой DIGSI. ПК с установленным ПО DIGSI может быть подключен к разъему RJ45 как напрямую, так и через сеть Ethernet:

• 2) порт B (системный интерфейс) - служит для централизованного обмена данными между устройством и АСУ ТП по проводным линиям или оптическим кабелям связи по стандартным протоколам. При таком применении возможно интегрирование устройств в систему АСУ SINAUT LSA и SICAM. Через системный интерфейс возможно подключиться к ПО DIGSI для конфигурирования. В зависимости от кода заказа, порт B может быть оборудован электрическими или оптическими модулями связи, использующими следующие протоколы передачи данных: МЭК60870-5-103, Profibus DP, Modbus, DNP3.0, МЭК61850.

Устройства содержат часы реального времени с возможностью их синхронизации с другими устройствами с функцией ведения времени, а также синхронизации с сигналами точного времени от GPS-приемника.

Погрешность ведения времени встроенных часов реального времени 1 мс/сут.

В устройствах имеется возможность записи и воспроизведения переходных процессов, аналоговых и дискретных сигналов с использованием функции встроенного осциллографа.

Емкость текущего архива измеренных значений устройств 8 Мбайт. Данным, регистрируемым в архиве устройства, присваивается метка времени начала регистрации с погрешностью не более ±1 мс (по часам устройства).

Комплектность устройств 7SJ80 серии SIPROTEC определяется заказом. В комплект поставки также входят:

-комплект эксплуатационной документации;

-комплект программного обеспечения (в зависимости от заказа), -методика поверки.

Основные технические характеристики устройств определяются его заказной спецификацией и приведены в таблице 2.

Таблица 2 Основные технические и метрологические характеристики уст-ройств7SJ80

Окончание таблицы 2

Рабочие условия применения:

• - температура окружающего воздуха           от минус 5 до плюс 55 °С

(нормальная температура 25 °С),

• - относительная влажность                    от 10 % до 75 % без конденсации влаги.

Напряжение питания:

от сети постоянного тока                 от 24 до 48 В (допускается от 19 до58 В),

от 60 до 250 В (допускается от 48 до300 В), от сети переменного тока частотой (50±1) Гц    115 В (допускается от 92 до 132 В),

230 В (допускается от 184 до 265 В).

Потребляемая мощность, Вт, не более

Температура хранения

температура транспортирования

12

от минус 25 до плюс 55 °С от минус 25 до плюс 70 °С
