Наименование

Количество

1. Система измерительно-управляющая АСУ ТП газовой и паровой турбин, входящих в состав силовой установки SCC5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО «Мосэнерго») (перечень измерительных компонентов представлен в таблицах 2 и 3)

1 шт.

2. Программное обеспечение на CD-диске

1 экз.

3. Документация: Формуляр Методика поверки

1 экз.

1 экз.

№

Нижний уровень

Средний уровень

Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95

Идентификационный номер в

системе (KKS)

Наименование ПИП, № ГР

Диапазон измерений

Пределы допускаемой основной погрешности

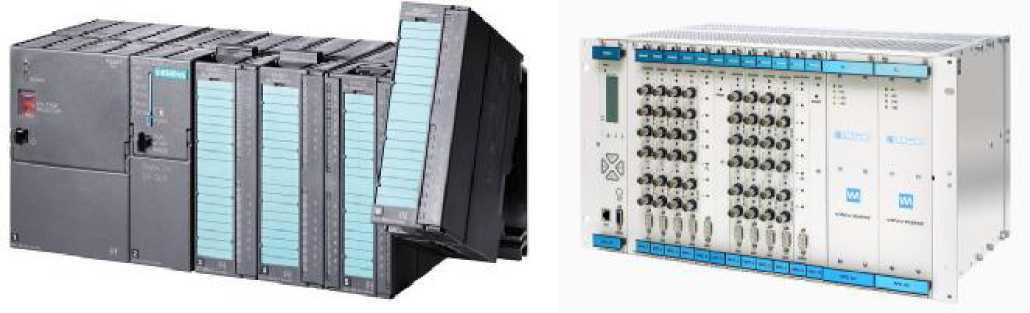

Модуль ввода-вывода

SIMATIC

Диапазон входного сигнала

Пределы допускаемой основной погрешности

1

2

3

4

5

6

7

8

9

ИК температуры пара

1

80LBA90CT001A,B

80LBD20CT001A,B

80LBD30CT001A,B

80LBG30CT001A,B

Преобразователи термоэлектрические ТХА Метран-201, 19985-00

от 0 до плюс 400 °С

класс допуска 2

6ES7331-

7PF11-0AB0

ХА(К)

А = ± 0,5 °С

А = ± 8 °C

2

80LBA20CT007A,B 80LBA21CT001A,B 80LBA22CT001A,B 80LBB50CT007A,B 80LBB50CT008A,B 80LBB50CT009A,B 80LBB51CT001A,B 80LBB52CT001A,B 80LBB55CT001A,B 80LBB55CT002A,B 80LBB55CT003A,B

Преобразователи термоэлектрические ТХА Метран-201, 19985-00

от 0 до плюс 800 °С

класс допуска 2

6ES7331-

7PF11-0AB0

ХА(К)

А = ± 0,5 °С

А = ±10 °C

3

80LBC40CT001A,B

Преобразователи термоэлектрические ТХА Метран-201, 19985-00

от 0 до плюс 600 °С

класс допуска 2

6ES7331-

7PF11-0AB0

ХА(К)

А = ± 0,5 °С

А = ± 8 °C

4

80MAA50CT021A,B

80MAA50CT022A,B

80MAA50CT023A,B

Преобразователь термоэлектрический с двумя термопарами модели 1133-11-715/3*3000, 55159-13

от 0 до плюс 600 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип К

А = ± 0,5 °С

А = ± 8 °C

ИК температуры металла

5

80MAA50CT011A,B

80MAA50CT012A,B

80MAA50CT013A,B

Преобразователи термоэлектрические с двумя термопарами модели 1133-11-694/3*7000, 55158-13

от 0 до плюс 600 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип К

А = ± 0,5 °С

А = ± 6 °C

1

2

3

4

5

6

7

8

9

6

80MAC10CT071A,B,C

80MAC10CT072A,B,C

80MAC10CT073A,B,C

Преобразователь термоэлектрический с тремя термопарами модели 1153-11-137/200*6000-3K, 55877-13

от минус 40 до плюс 200 °С

класс допуска 1

6ES7336-

4GE00-0AB0

от 4 до 20 мА

Y = ± 0,1 %

A = ± 5 °C

7

80MAD11CT011A,B,C

80MAD11CT012A,B,C

80MAD11CT013A,B,C

80MAD11CT014A,B,C

Преобразователь термоэлектрические модели sb68F56G38, 55879-13

от минус 40 до плюс 200 °С

класс допуска 1

6ES7331-

7PF11-0AB0

тип K

A = ± 0,5 °С

A = ± 3,5 °C

8

80MAD11CT031A,B,C

80MAD11CT032A,B,C

80MAD11CT033A,B,C

80MAD11CT034A,B,C

Преобразователи термоэлектрические модели sb68E93K31, 55875-13

от минус 40 до плюс 200 °С

класс допуска 1

6ES7331-

7PF11-0AB0

тип K

A = ± 0,5 °C

A = ± 3,5 °C

9

80MAD12CT013A,B,C

80MAD12CT014A,B,C

80MAD12CT017A,B,C

80MAD13CT013A,B,C

80MAD13CT017A,B,C

Преобразователи термоэлектрические модели sb68F56G38, 55878-13

от минус 50 до плюс 200 °С

класс допуска 1

6ES7331-

7PF11-0AB0

тип K

A = ± 0,5 °С

A = ± 3,5 °C

10

80MKA10CT010

80MKA10CT020

80MKA10CT030 80MKA10CT011 80MKA10CT021 80MKA10CT031 80MKA10CT012 80MKA10CT022 80MKA10CT032 80MKA10CT013 80MKA10CT023 80MKA10CT033 80MKA10CT014 80MKA10CT024 80MKA10CT034

Термопреобразователеи сопротивления платиновые модели 2-116948, 59066-14

от 0 до плюс 150 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

A = ± 0,5 °С

A = ± 2 °C

11

80MKD11CT017

80MKD12CT017

Преобразователи термоэлектрические исполнения MQ0206-PVDF, 56109-13

от 0 до плюс 120 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

A = ± 0,5 °С

A = ± 3 °C

12

81MBA25CT101

Термопреобразователь сопротивления платиновый модели 7122, 56565-14

от 0 до плюс 200 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

A = ± 0,5 °C

A = ± 2 °C

1

2

3

4

5

6

7

8

9

13

81MBD11CT101A,B,C

81MBD11CT102A,B,C

81MBD12CT101A,B,C

Преобразователь термоэлектрический серии ТС модификация TC53, 48012-11

от 0 до плюс 200 °C

класс допуска 1

6ES7331-

7PF11-0AB0

Тип K

А = ± 0,5 °С

А = ± 6,5 °C

14

81MBD12CT102A,B

81MBD12CT103A,B

81MBD12CT112A,B

81MBD12CT113A,B

Преобразователи термоэлектрические ТС044 исполнения A3GB24091, 56111-13

от 0 до плюс 200 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ± 4 °C

15

81MBD12CT104A,B

81MBD12CT105A,B

81MBD12CT114A,B

81MBD12CT115A,B

Преобразователи термоэлектрические поверхностные ТС044 исполнения A3GB24077, 56110-13

от 0 до плюс 200 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ± 4 °C

16

81MBN12CT001F

81MBN12CT001H

81MBN12CT001K

Термопреобразователи сопротивления платиновые модели M-OK/ZS, 59332-14

от минус 40 до плюс 180 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

17

81MBN12CT105A,B

81MBN12CT106A,B

Термопреобразователи сопротивления TR10-C, 47279-11

от 0 до плюс 150 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2,5 °C

18

81MBN12CT107A,B

81MBN12CT108A,B

Термопреобразователи сопротивления платиновые 2PT100/B-20x6-M10x1-2/3, 56108-13

от минус 40 до плюс 125 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

19

81MKA20CT001A,B 81MKA20CT002A,B 81MKA20CT003A,B 81MKA20CT004A,B 81MKA20CT005A,B 81MKA20CT006A,B 81MKA20CT007A,B 81MKA20CT008A,B 81MKA20CT009A,B 81MKA20CT010A,B 81MKA20CT011A,B 81MKA20CT012A,B

Термопреобразователи сопротивления платиновые модели DNWT-B4, 59330-14

от минус 40 до плюс 150 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

20

81MKD11CT014A,B,C

81MKD12CT014A,B,C

Преобразователи термоэлектрические модели ТС104175, 2015

от минус 40 до плюс 125 °С

А = ± 2,2 °С

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ± 3 °C

1

2

3

4

5

6

7

8

9

ИК температуры жидкости

21

80MAJ60CT001A,B

80MAJ70CT001A,B

Термопреобразователи сопротивления платиновые модели 7MC1006-2DD11, 55249-13

от 0 до плюс 100 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

22

80MAX01CT001A,B

80MAX05CT001A,B

Термопреобразователи сопротивления платиновые 0065, 22257-11

от 0 до плюс 100 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

23

81MBA54CT101A,B

Термопреобразователи сопротивления платиновые модели Pt100 Mi EEx e, 56569-14

от минус 20 до плюс 450 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 3,5 °C

24

81MBX01CT101A,B

Термопреобразователи сопротивления TR10-B, 47279-11

от минус 50 до плюс 250 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2,5 °C

ИК температуры масла

25

80MAV10CT001A,B

80MAV42CT001A,B

80MAV42CT002A,B

Термопреобразователи сопротивления платиновые модели W-DYS (RK), 55250-13

от 0 до плюс 100 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

26

80MAV35CT001

Термометр сопротивления платиновый MW-MOK, 44372-10

от 0 до плюс 100 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

27

81MBV26CT103A,B

81MBV26CT104A,B

81MBV31CT102A,B

81MBV35CT101A,B

81MBV35CT102A,B

81MBV26CT103A,B

81MBV31CT102A,B

Термопреобразователи сопротивления платиновые модели Pt100 Mi EEx e, 56569-14

от минус 20 до плюс 450 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 3,5 °C

28

81MBV26CT101A,B

Термопреобразователь сопротивления платиновый модели DB812.20, 55389-13

от минус 50 до плюс 250 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

29

81MBV10CT101A,B

Термопреобразователи сопротивления платиновые модели DB812.1, 55388-13

от 0 до плюс 100 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

1

2

3

4

5

6

7

8

9

ИК температуры воздуха

30

80MKA71CT011

80MKA71CT012

80MKA73CT011

80MKA73CT012

80MKA76CT011

Термопреобразователи сопротивления платиновые модели WQ0233 исполнения 1003576, 56567-14

от минус 25 до плюс 120 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

A = ± 2 °C

31

81MBA11CT101A,B

81MBA11CT102A,B

81MBA11CT103A,B

Термопреобразователи сопротивления TR10-C (TR201), 47279-11

от минус 60 до плюс 400 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

A = ± 3 °C

32

81MBA12CT101A,B

81MBA12CT102A,B

Преобразователи термоэлектрические с двумя термопарами модели TC201-S, 55157-13

от 0 до плюс 1000 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

A = ± 10 °C

33

81MBH40CT101A,B

81MBH40CT102A,B

81MBH40CT103A,B

Термопреобразователи сопротивления платиновые модели 2Pt100/B/2 исполнения 31151621, 56107-13

от 0 до плюс 600 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

A = ± 4,5 °C

34

81MBL11CT001

Термогигрометр HMT330,

30962-12

от минус 40 до плюс 80 °С

А = ± (0,2+

0,0034-(20-t)) °C;

А = ± (0,2+

0,0025-(t-20)) °С

6ES7331-

7NF10-0AB0

от 0 до 1 В

Y = ± 0,05 %

A = ± 1 °C

35

81MBL11CT010

Термогигрометр HMT330,

30962-12

от минус 50 до плюс 60 °С

А = ± (0,2+

0,0034-(20-t)) °C;

А = ± (0,2+

0,0025-(t-20)) °С

6ES7331-

7NF10-0AB0

от 0 до 1 В

Y = ± 0,05 %

A = ± 1 °C

36

81MBL11CT011

81MBL11CT012

Термопреобразователи сопротивления платиновые модели 818.3, 56568-14

от минус 50 до плюс 100°С

класс допуска B

6ES7331-

7NF10-0AB0

Pt100

А = ± 0,5 °C

A = ± 2 °C

37

81MBL50CT001

81MBL50CT002

81MBL50CT003

81MBL50CT004

Преобразователи измерительные Sitrans TH300, 45822-10

от минус 60 до плюс 120 °С

А = ± 0,1°С,

А = ± 0,5°С⁽¹⁾

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,05 %

A = ± 3 °C

38

81MKC10CT181A,B

Термопреобразователь сопротивления платиновый модели M-KK/ZS, 57549-14

от минус 20 до плюс 150 °С

класс допуска A

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °C

A = ± 2 °C

39

81MKC10CT183A,B

Термопреобразователь сопротивления платиновый модели LT-Y, 57839-14

от минус 20 до плюс 150 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °C

A = ± 3 °C

1

2

3

4

5

6

7

8

9

40

81SAM30CT101

81SAM30CT102

81SAM30CT111

81SAM30CT112

Термопреобразователи сопротивления TR, 47279-11

от минус 20 до

плюс 100 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

ИК температуры уходящих газов

41

81MBA26CT101A,B,C 81MBA26CT102A,B,C 81MBA26CT103A,B,C 81MBA26CT104A,B,C 81MBA26CT105A,B,C 81MBA26CT106A,B,C 81MBA26CT107A,B,C 81MBA26CT108A,B,C 81MBA26CT109A,B,C 81MBA26CT110A,B,C 81MBA26CT111A,B,C 81MBA26CT112A,B,C 81MBA26CT113A,B,C 81MBA26CT114A,B,C 81MBA26CT115A,B,C 81MBA26CT116A,B,C 81MBA26CT117A,B,C 81MBA26CT118A,B,C 81MBA26CT119A,B,C 81MBA26CT120A,B,C 81MBA26CT121A,B,C 81MBA26CT122A,B,C 81MBA26CT123A,B,C 81MBA26CT124A,B,C

Преобразователи термоэлектрические TC40, 48012-11

от 0 до плюс 650 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ± 8 °C

42

81MBR10CT001A,B

81MBR10CT002A,B

81MBR10CT003A,B

81MBR10CT004A,B

81MBR10CT005A,B

81MBR10CT006A,B

Преобразователи термоэлектрические с двумя термопарами модели 2хК, 56112-13

от 0 до плюс 1000 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ± 10 °C

1

2

3

4

5

6

7

8

9

ИК темпе

ратуры газа

43

81MBM12CT101

81MBM12CT102 81MBM12CT103 81MBM12CT104 81MBM12CT105 81MBM12CT106 81MBM12CT107 81MBM12CT108 81MBM12CT109 81MBM12CT110

81MBM12CT111 81MBM12CT112 81MBM12CT113 81MBM12CT114 81MBM12CT115 81MBM12CT116 81MBM12CT117 81MBM12CT118 81MBM12CT119 81MBM12CT120

81MBM12CT121 81MBM12CT122 81MBM12CT123 81MBM12CT124 81MBM12CT151 81MBM12CT152 81MBM12CT153 81MBM12CT154 81MBM12CT155 81MBM12CT156 81MBM12CT157 81MBM12CT158 81MBM12CT159 81MBM12CT160 81MBM12CT161 81MBM12CT162 81MBM12CT163 81MBM12CT164 81MBM12CT165

Преобразователи термоэлектрические с одной термопарой модели AL-KB-1,0-900-0,15, 56566-14

от минус 200 до

плюс 1000 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ±10 °C

1

2

3

4

5

6

7

8

9

81MBM12CT166

81MBM12CT167

81MBM12CT168 81MBM12CT169 81MBM12CT170 81MBM12CT171 81MBM12CT172 81MBM12CT173 81MBM12CT174

Преобразователи термоэлектрические с одной термопарой модели AL-KB-1,0-900-0,15, 56566-14

от минус 200 до плюс 1000 °С

класс допуска 2

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ±10 °C

44

81MBP13CT101A,B

81MBP13CT102A,B

81MBP13CT103A,B

81MBP40CT101A,B

Термопреобразователь сопротивления платиновый модели DB812.20, 55389-13

от минус 50 до плюс 250 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2 °C

45

81MKA75CT011A,B

81MKA75CT012A,B

81MKA75CT031A,B

81MKA75CT032A,B

Преобразователели термоэлектрические модели ТЕ-3K/MH, 2015

от минус 25 до плюс 200 °С

класс допуска 1

6ES7331-

7PF11-0AB0

тип K

А = ± 0,5 °С

А = ± 4 °C

46

81MKA76CT011A,B

81MKA76CT031A,B

Термопреобразователи сопротивления платиновые модели LT-2PT100-B4, 59331-14

от минус 40 до плюс 260 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 4 °C

ИК температуры жидкого топлива

47

81MBN12CT101A,B

81MBN51CT101A,B

Термопреобразователи сопротивления TR10-B, 47279-11

от минус 50 до плюс 250 °С

класс допуска B

6ES7331-

7PF01-0AB0

Pt100

А = ± 0,5 °С

А = ± 2,5 °C

ИК влажности воздуха

48

81MBL11CM001

Термогигрометр HMT330,

30962-12

от 0 до 100 % RH

А = ± 1,7 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

А = ± 2,5 %

ИК расхода воды

49

80MAN53CF001A,

80MAN53CF001B, 80MAN53CF001C

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4433, 45743-10

от 0 до 50 кг/с

у = ± 0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1,5 %

ИК расхода газа

50

81MBP33CF101

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10

от 0 до 2 кг/с

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

ИК расхода жидкого топлива

51

81MBL50CF001

Расходомер электромагнитный Optiflux 4000, 40075-13

от 0 до 600 м³/ч

S = ± 1,7%

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 2 %

1

2

3

4

5

6

7

8

9

52

81MBN51CF101

Расходомер-счетчик турбинный НМ 065.71.FDE160-TC15-G, 56914-14

от 6 до 120 м³/ч

S = ± 1,5%

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 2 %

53

81MBN17CF101,

81MBN25CF101

Расходомеры-счетчики турбинные HMC 065/ F-71-DN100.PN160-14-TS05, 56915-14

от 6 до 120 м³/ч

S = ± 1,5%

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 2 %

ИК уровня масла

54

80MAV10CL021

80MAV10CL022

80MAV10CL023

Уровнемеры емкостные

Liquicap M FMI51-

A1EGEJB3A1A, 36668-08

от 750 до 1250 мм

А = ±2 мм (для диапазона < 1м);

Y = ±2 % (для диапазона > 1м)

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

А = ± 12 мм

ИК уровня конденсата

55

80MAG10CL021,

80MAG10CL022,

80MAG10CL023

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4433, 45743-10

от 0 до 2800 мм

(от 0 до 28 кПа)

Y = ± 0,075 %

6ES7336-

4GE00-0AB0

от 4 до 20 мА

Y = ± 0,2 %

Y = ± 1 %

ИК уровня жидкости

56

81MBA31CL001

81MBA32CL001

81MBA33CL001

Датчики уровня гидростатические FD-01.2.0, 55097-13

от 0 до 2000 мм

Y = ± 0,35 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 5 %

ИК давления пара

57

80LBA20CP004

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 16 МПа

Y = ± 0,075 %

AddFEM

от 4 до 20 мА

S = ± 0,15 %

Y = ± 1 %

58

80LBA90CP004

80LBA96CP001

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 1 МПа

Y = ± 0,075 %

AddFEM

от 4 до 20 мА

S = ± 0,15 %

Y = ± 1 %

59

80LBB50CP004

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 6 МПа

Y = ± 0,075 %

AddFEM

от 4 до 20 мА

S = ± 0,15 %

Y = ± 1 %

60

80LBB55CP001

80LBB55CP002

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 6 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

61

80LBC40CP001

80LBC40CP002

80LBC40CP003

80MAB50CP001

80MAB50CP002

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от минус 0,1 до плюс 5,9 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

1

2

3

4

5

6

7

8

9

62

80LBD20CP001

80LBD20CP002

80LBD20CP003

Преобразователи давления измерительные PMP71, 41560-09

от 0 до 1 МПа абс.

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

63

80LBD30CP001

80LBD30CP002

80LBD30CP003

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4233, 45743-10

от 0 до 0,5 МПа абс.

Y = ± 0,1 %

6ES7331-

7NF10-0AB0

от 4 до

20мА

Y = ± 0,1 %

Y = ± 1 %

64

80LBG30CP011

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 1,6 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

65

80MAA50CP001

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от минус 0,1 до плюс 15,9 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

66

80MAA50CP011

80MAA50CP012

80MAA50CP013

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4533, 45743-10

от минус 0,5 до плюс 2,5 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

67

80MAC11CP001

80MAC11CP002

80MAC11CP003

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 1 МПа

Y = ± 0,25 %

6ES7336-

4GE00-0AB0

от 4 до 20 мА

Y = ± 0,2 %

Y = ± 1 %

68

80MAN52CP011

80MAN52CP012

80MAN52CP013

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от минус 0,1 до плюс 1,5 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

69

80MAW20CP001

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10

от минус 1 до плюс 9 кПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 1 %

ИК давления конденсата

70

80MAG10CP002

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4233, 45743-10

от 0 до 130 кПа абс.

Y = ± 0,075 %

6ES7336-

4GE00-0AB0

от 4 до 20 мА

Y = ± 0,2 %

Y = ± 1,5 %

ИК давления воды

71

80MAN63CP021

80MAN63CP022

80MAN63CP023

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4233, 45743-10

от 0 до 3 МПа абс.

Y = ± 0,2 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 2,5 %

ИК давления масла

72

80MAV31CP001

80MAV32CP001

80MAV35CP001

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 25 МПа

Y = ± 0,25 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 4 %

73

80MAV42CP016

80MAV42CP017

80MAV42CP018

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 0,6 МПа

Y = ± 0,25 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 4 %

1

2

3

4

5

6

7

8

9

74

80MAV82CP001

Преобразователь давления измерительный PMC 71, 41560-09

от минус 1,5 до 0 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

75

81MBV26CP101

Преобразователь давления измерительный SITRANS P,

DSIII, 7MF4033, 45743-10

от 0 до 0,3 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 4 %

76

81MBV30CP102

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 21 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 4 %

77

81MBV50CP101

Преобразователь давления измерительный PMC 71, 41560-09

от минус 10 до плюс 10 кПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 4 %

ИК давления жидкости

78

80MAX01CP001 80MAX01CP002 80MAX01CP003 80MAX05CP001 80MAX05CP002 80MAX05CP003 81MBA51CP101 81MBA51CP102 81MBA53CP101 81MBA53CP102 81MBA53CP103 81MBA53CP104 81MBA53CP105 81MBA53CP106 81MBX03CP101

Преобразователи давления измерительные HDA 4744-A-250-000, 55080-13

от 0 до 25 МПа

Y = ± 0,25 %

6ES7331-

7NF10-0AB0

от 4 до

20мА

Y = ± 0,1 %

Y = ±1 %

ИК давления воздуха

79

80QFB01CP001

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 1 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до

20мА

Y = ± 0,1 %

Y = ± 2,5 %

80

81MBA11CP101

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10

от 70 до 110 кПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

81

81MBA12CP101

81MBA12CP102

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4433, 45743-10

от 0 до 2,5 МПа абс.

Y = ± 0,075 %

AddFEM

от 4 до 20

мА

S = ± 0,15 %

Y = ± 1 %

1

2

3

4

5

6

7

8

9

82

81MBA30CP101

81MBA34CP101

81MBA35CP101

Преобразователи давления измерительные PU-01N, 55081-13

от 0 до 1 МПа

Y = ± 1 %

6ES7331-

7KF02-0AB0

от 4 до 20

мА

Y = ± 0,5 %

Y = ± 2,5 %

83

81MBH22CP102

81MBH22CP103

81MBH23CP102

81MBH23CP103

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4333, 45743-10

от 0 до 2,5 МПа абс.

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

84

81MBL10CP002

81MBL10CP003

81MBL10CP004

81MBL10CP005

Преобразователи давления измерительные 3051CD, 14061-10

от 0 до 1 кПа

Y = ± 0,1 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1,5 %

85

81MBL10CP010

81MBL21CP001

Преобразователи давления измерительные 3051CD, 14061-10

от 0 до 2 кПа

Y = ± 0,1 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

ИК давления газа

86

81MBM10CP101

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10

от 0 до 120 кПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

87

81MBN12CP101

Преобразователь давления измерительный IS-20-S, 49944-12

от 0 до 1600 кПа

Y = ± 0,5 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 2,5 %

88

81MBP13CP101

81MBP13CP102

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 4 МПа

Y = ± 0,075 %

AddFEM

от 4 до 20

мА

S = ± 0,15 %

Y = ± 1 %

89

81MBP14CP101

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 4 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

90

81MBP23CP106

81MBP23CP107

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 6 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

91

81MBP40CP101

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0,063 до 6,3 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20

мА

Y = ± 0,1 %

Y = ± 1 %

ИК давления жидкого топлива

92

81MBN13CP101

81MBN13CP102

Преобразователи давления измерительные 3051TG, 14061-10

от 0 до 16 МПа

Y = ± 0,065 %

AddFEM

от 4 до 20

мА

S = ± 0,15 %

Y = ± 2,5 %

1

2

3

4

5

6

7

8

9

93

81MBN14CP101

81MBN14CP103

81MBN23CP101

81MBN23CP102

81MBN52CP101

Преобразователи давления измерительные 3051TG, 14061-10

от 0 до 16 МПа

Y = ± 0,065 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 2,5 %

94

81MBN31CP101

81MBN41CP101

Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 0,3 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 2,5 %

95

81MBN54CP101C

81MBN54CP102C

Преобразователи давления измерительные 3051TG, 14061-10

от 0 до 1,6 МПа

Y = ± 0,065 %

AddFEM

от 4 до 20 мА

S = ± 0,15 %

Y = ± 2,5 %

ИК давления воды

96

81MBN80CP101

Датчик давления PEX10, 52874-13

от 0 до 16 кПа

Y = ± 0,5 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 2,5 %

97

81MBN81CP101

Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10

от 0 до 3 МПа

Y = ± 0,075 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

Y = ± 2,5 %

ИК частоты входного сигнала

98

80MYA01CS011

80MYA01CS012 80MYA01CS013 80MYA01CS014 81MBA10CS101 81MBA10CS102 81MBA10CS103 81MBA10CS104 81MBA10CS105 81MBA10CS106

Датчик частоты вращения

A5S, 49138-12

от 0,5 до 25000 Гц

S = ± 0,1%

AddFEM

от 4 до 20 мА

S = ± 0,15 %

S = ± 0,25 %

99

81MBK22CS101

Датчик частоты вращения

A5S, 49138-12

от 0,5 до 25000 Гц

S = ± 0,1%

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 0,2 %

ИК линейных перемещений

100

80MAA11CG051

80MAA12CG151

80MAA21CG051 80MAA22CG051 80MAB11CG051 80MAB12CG151 80MAB21CG051 80MAB22CG151

Преобразователи линейных перемещений BTL5, 46638-11

от 0 до 5500 мм

S = ± 0,02 %

AddFEM

от 4 до 20 мА

S = ± 0,15 %

S = ± 0,2 %

1

2

3

4

80MAC11CG151

81MBX48AS001

Преобразователи линейных перемещений BTL5, 46638-11

от 0 до 5500 мм

101

80MAN52CG161

80MAN62CG161

Преобразователи линейных перемещений BTL5, 46638-11

от 0 до 5500 мм

102

81MBN14AA151

81MBN53AA151

81МВР22АА151

81МВР23АА151

Преобразователи линейных перемещений BTL5, 46638-11

от 0 до 75 мм

103

81MBN23AA151

Преобразователи линейных перемещений BTL5, 46638-11

от 0 до 75 мм

5

6

7

8

9

S = ± 0,02 %

AddFEM

от 4 до 20 мА

5 = ±0,15 %

5 = ± 0,2 %

S = ± 0,02 %

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ± 0,1 %

5 = ± 0,2 %

А = ± 100 мкм

AddFEM

от 4 до 20 мА

5 = ±0,15 %

А = ± 120,00 мм

А = ± 100 мкм

6ES7323-

1BL00-0AA0

от 4 до 20 мА

у = ± 0,1 %

А = ± 120,00 мм

№

Нижний уровень

Средний уровень

Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для вероятности Р = 0,95

Идентификационный номер в системе (KKS)

Наименование,

№ ГР

Диапазон измерений

Пределы допускаемой основной погрешности

Плата вхо-да/выхода блока преобразования и обработки измерительной информации VM600

Модуль ввода-вывода SIMATIC

Диапазон входного сигнала

Пределы допускаемой погрешности

ИК виброперемещения

1

80MAD11CY011

80MAD11CY012

80MAD11CY013

Преобразователи перемещения TQ402, 41231-09

от 0 до

12,75 мм

S = ± 30 %

IOC4T

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 36 %

2

80MAD11CY041

80MAD11CY042

80MAD12CY041

80MAD12CY042

80MAD13CY041

80MAD13CY042

Преобразователи перемещения TQ402, 41231-09

от 0 до 500

мкм

S = ± 30 %

IOC4T

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 36 %

3

80MKD11CY041

80MKD11CY042

80MKD12CY041

80MKD12CY042

Преобразователи перемещения TQ412, 41231-09

от 0 до 500

мкм

S = ± 30 %

IOC4T

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 36 %

4

81MKD11CY041

81MKD11CY042

81MKD12CY041

81MKD12CY042

Преобразователи перемещения TQ412, 41231-09

от 0 до 600

мкм

S = ± 30 %

IOC4T

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 36 %

ИК виброускорения

5

80MAD11CY021 80MAD11CY022 80MAD12CY021 80MAD12CY022 80MAD13CY021 80MAD13CY022 80MKD11CY021 80MKD11CY022

80MKD12CY021 80MKD12CY022

Вибропреобразователи CA202, 41149-09

от 0 до 20 мм/с

S = ± 6,5 %

IOC4T

6ES7331-

7NF10-0AB0

от 4 до 20 мА

Y = ± 0,1 %

S = ± 10 %

№

Нижний уровень

Идентификацио н-ный номер в системе (KKS)

Наименование, №ГР

Диапазон измерений

Пределы допускаемой основной погрешности

6

81MBD11CY101

81MBD11CY102

81MBD12CY101

81MBD12CY102

Вибропреобразователи СА201, 41149-09

от 0 до 20 мм/с

5 = ± 6,5 %

7

81MBM10CY101

81MBM10CY102

81MBM10CY103

Вибропреобразователи СА901, 41149-09

от 0 до 200

мм/с

5 = ± 6,5 %

8

81MKD11CY021

81MKD11CY022

81MKD12CY021

81MKD12CY022

Вибропреобразователи СА201, 41149-09

от 0 до 20

мм/с

5 = ± 6,5 %

Средний уровень

Пределы допу с-каемой погрешности ИК в рабочих условиях применения компонентов для вероятности Р = 0,95

Плата вхо-да/выхода блока преобразования и обработки измерительной информации VM600

Модуль ввода-вывода SIMATIC

Диапазон входного сигнала

Пределы допускаемой погрешности

IOC4T

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,1 %

5 = ± 10 %

IOC4T

AddFEM

от 4 до 20 мА

5 = ±0,15%

5 = ± 10 %

IOC4T

6ES7331-

7NF10-0AB0

от 4 до 20 мА

у = ±0,1 %

5 = ± 10 %

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации ПИП нижнего уровня ИС: - температура окружающей среды, °С для ПИП ИК температуры

от минус 40 до плюс 80

для ПИП ИК влажности

от минус 10 до плюс 40

для ПИП ИК давления

от минус 20 до плюс 80

для ПИП ИК расхода:

расходомер-счетчик турбинный НМ 065 и НМС 065

от плюс 5 до плюс 70

расходомер электромагнитный Optiflux серии 4000

от минус 40 до плюс 180

для ПИП ИК уровня:

уровнемер емкостной Liquicap M

от минус 20 до плюс 60

датчики уровня гидростатические FD-01.2.0

от минус 25 до плюс 40

для ПИП ИК частоты вращения

от минус 40 до плюс 125

для ПИП ИК линейных перемещений

от минус 40 до плюс 85

для ПИП ИК виброускорения

от минус 54 до плюс 250

для ПИП ИК виброперемещения

от минус 40 до плюс 180

- относительная влажность воздуха, не более, %

95 (без конденсации)

- атмосферное давление, кПа

от 84,6 до 106,7

Рабочие условия эксплуатации аппаратуры и оборудования среднего уровня ИС:

- температура окружающей среды, °С

от 10 до 40

- относительная влажность воздуха, %

от 20 до 80

- атмосферное давление, кПа

(без конденсации) от 84,6 до 106,7

Рабочие условия эксплуатации оборудования верхнего уровня ИС:

- температура окружающей среды, °С

от 5 до 35

- относительная влажность воздуха, не более, %

до 80 (без конденсации)

- атмосферное давление, кПа

от 84,6 до 106,7

- напряжение постоянного тока, В

220 +15 %/ -30 %

- напряжение переменного тока, В

380 +10 % / -15 %

220 +10 % / -15 %

- частота сети, Гц

50 ± 1 %
