Номер по Госреестру СИ: 66697-17
66697-17 Контроллеры программируемые
(SIMATIC S7-400)
Назначение средства измерений:
Контроллеры программируемые SIMATIC S7-400 (далее - контроллеры)
предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), преобразования цифрового сигнала в аналоговый и на основе получаемой измерительной информации выработки сигналов регулирования параметров технологического процесса, выдачи сигналов сигнализации, диспетчерского управления.

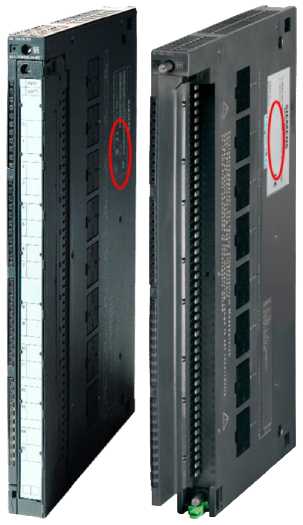

Внешний вид.
Контроллеры программируемые
Рисунок № 1

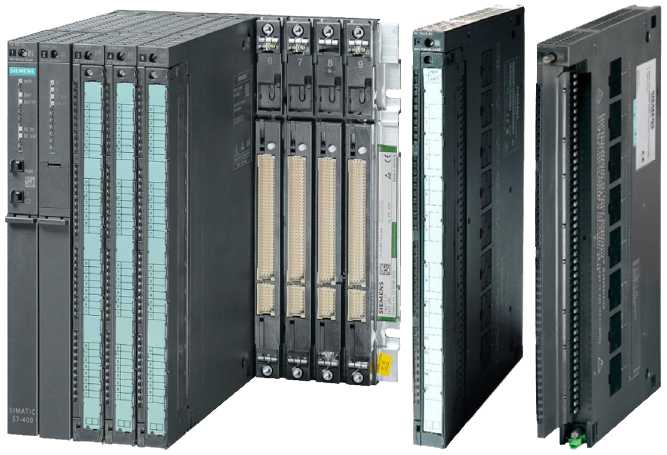

Внешний вид.
Контроллеры программируемые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2027
Номер записи - 158176
ID в реестре СИ - 380576
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
S7-400 443-1ex20-0xe0, S7-400 417-4ht14-0ab0, S7-400 414-4hm14-0ab0, S7-400 407-0ka02-0aa0, S7-400 208-0ba10-2aa3, S7-400 197-1lb00-0xa0, S7-400 153-2ba70-0xb0, S7-400 153-2ba02-0xb0, MTL4544, MRC03, CC-TCNT01, CC-PAOH01, CC-PAIH01, 6ES7431-0HH00-0AB0, 6ES7400-1DA01-0AA0, 6ES7 591-1BA02-0AB0, 6ES7 591-1BA02-0AA0, 6ES7 431-0HH00-0AB0, -,
Производитель
Изготовитель - Фирма "Siemens AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Статистика
Кол-во поверок - 439
Выдано извещений - 0
Кол-во периодических поверок - 348
Кол-во средств измерений - 229
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1638 дн.
Приказы РСТ, где упоминается данный тип СИ
№379 от 2017.02.27 Об утверждении типов СИ (76 позиций)
№713 от 2017.04.06 Об утверждении типов средств измерений
№2170 от 2017.10.13 О внесении изменений в описание типа на установки измерительные "ОЗНА-МАССОМЕР"
№1788 от 2018.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 46257 "Установки измерительные "ОЗНА-МАССОМЕР" и внесении изменений в описание типа
№2378 от 2020.12.31 О внесении изменений в описание типа на установки измерительные "БАРС"
№176 от 2022.01.25 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
№841 от 2022.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1309 от 2022.05.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1439 от 2023.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1741 от 2024.07.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Контроллеры программируемые (SIMATIC S7-400)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
66697-17 Контроллеры программируемые (SIMATIC S7-400) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
23245-08 Преобразователи сигналов ТС и ТП прецизионные (ТЕРКОН) Общество с ограниченной ответственностью "Термэкс" (ООО "Термэкс") (РОССИЯ г. Томск) |
66697-17 Контроллеры программируемые (SIMATIC S7-400) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
44937-10 Средства программно-технические (ТПТС-ЕМ) ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА) (РОССИЯ г.Москва) |
66697-17 Контроллеры программируемые (SIMATIC S7-400) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
56645-14 Средства программно-технические на базе модулей (ТПТС-НТ (средства) ТПТС55 (модули)) ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА) (РОССИЯ г.Москва) |
66697-17 Контроллеры программируемые (SIMATIC S7-400) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
57879-14 Аппаратура ("Вибробит 400") Общество с ограниченной ответственностью Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
66697-17 Контроллеры программируемые (SIMATIC S7-400) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
61765-15 Контроллеры логические программируемые (ПЛК3000) ООО "НПФ "Вымпел" (РОССИЯ г.Саратов) |
66697-17 Контроллеры программируемые (SIMATIC S7-400) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
79893-20 Аппаратура контрольно-измерительная ("Вибробит 500") Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
15771-02 01.04.2007 |
Контроллеры программируемые, Simatic S7-200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
15771-06 01.05.2011 |
Контроллеры программируемые, SIMATIC S7-200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
15771-10 01.08.2015 |
Контроллеры программируемые, SIMATIC S7-200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
15772-02 01.04.2007 |
Контроллеры программируемые, Simatic S7-300 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
15772-06 01.05.2011 |
Контроллеры программируемые, Simatic S7-300 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
15772-11 22.04.2026 |
Контроллеры программируемые, Simatic S7-300 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
15773-02 01.04.2007 |
Контроллеры программируемые, Simatic S7-400 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
15773-06 01.05.2011 |
Контроллеры программируемые, Simatic S7-400 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
15773-11 15.08.2016 |
Контроллеры программируемые, Simatic S7-400 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
15774-02 01.04.2007 |
Контроллеры программируемые, Simatic C7 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
15774-06 01.05.2011 |
Контроллеры программируемые, Simatic C7 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
18188-10 01.04.2015 |
Комплексы измерительно-вычислительные и управляющие, APACS+ Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
18258-04 01.04.2015 |
Комплексы измерительно-вычислительные и управляющие противоаварийной защиты и технологической безопасности, QUADLOG Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
21192-01 01.05.2006 |
Системы измерений длительности соединений, СИДС EWSD Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
21192-02 01.12.2007 |
Системы измерений длительности соединений, СИДС EWSD Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
22660-03 01.12.2008 |
Устройства, Sitrans F M Magflo Verificator Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
22734-02 01.04.2007 |
Устройства, Simatic ET200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
22734-06 01.05.2011 |
Устройства распределенного ввода-вывода, Simatic ET200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
22734-11 26.12.2016 |
Устройства распределенного ввода-вывода, Simatic ET200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
23785-02 01.11.2007 |
Системы измерений длительности соединений, СИДС MSC D900/1800 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
23785-04 01.01.2010 |
Системы измерений длительности соединений, СИДС MSC D900/1800 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
23785-07 01.04.2012 |
Системы измерений длительности соединений, СИДС MSC D900/1800 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
24802-06 01.07.2011 |
Газоанализаторы, Ultramat / Oxymat 6, Oxymat 61 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
26031-03 01.12.2008 |
Расходомеры-счетчики массовые, Sitrans F C Massflo (мод. Mass 2100/6000, Mass MC 1(2)/6000) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
26037-05 01.10.2010 |
Теплосчетчики, Sitrans FU E960 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
27616-04 01.09.2009 |
Системы измерений длительности соединений, СИДС Hicom-300H Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
27853-04 01.11.2009 |
Хроматографы газовые промышленные, MicroSam Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
28743-05 |
Газоанализатор, ULTRAMAT 5F-2R Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
28877-05 01.04.2010 |
Хроматографы газовые, Maxum edition II Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
29167-05 |
Трансформаторы тока, ADQ-30 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
29173-05 |
Трансформаторы напряжения, VTO II-30 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
29196-05 |
Трансформаторы тока, 4MD12 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
29197-05 |
Трансформаторы напряжения, 4MR12 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
30823-05 01.01.2011 |
Трансформаторы тока, 4MD12 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
30824-05 01.01.2011 |
Трансформаторы тока, 4MA76 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
30825-05 01.01.2011 |
Трансформаторы напряжения, 4MR56 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
30826-05 01.01.2011 |
Трансформаторы напряжения, 4MR12 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
4 года | |
30920-05 01.01.2011 |
Измерители электрических величин, SIMEAS P Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
30934-06 01.02.2011 |
Регистраторы параметров качества электрической сети, SIMEAS Q 7KG8000 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
30976-06 01.02.2011 |
Системы измерений длительности соединений, СИДС IN@vantage Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
31545-06 01.05.2011 |
Устройства измерительно-управляющие, LOGO! Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
31545-11 19.12.2026 |
Устройства измерительно-управляющие, LOGO! Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
31762-06 01.06.2011 |
Газоанализаторы углеводородов, Fidamat 6 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
32066-06 01.07.2011 |
Газоанализаторы углеводородов, Fidamat 5E Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
32148-06 01.07.2011 |
Системы измерений длительности соединений, СИДС SURPASS hiE 9200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
32429-06 01.09.2011 |
Преобразователи измерительные активные и пассивные, SIMEAS Т мод. 7KG610, 7KG611 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
32444-06 |
Трансформаторы напряжения, 4M Фирма "Siemens AG" (ГЕРМАНИЯ ) |
8 лет | |
32445-06 |
Трансформаторы тока, 4M Фирма "Siemens AG" (ГЕРМАНИЯ ) |
8 лет | |
32769-06 01.10.2011 |
Газоанализаторы лазерные, LDS 6 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
32877-06 01.11.2011 |
Преобразователи универсальные измерительные значений параметров электрической энергии для сильноточных сетей, SIMEAS T 7KG6000-8 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
2 года | |
33411-06 |
Хроматограф специализированный, Maxum ed. II Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
33411-06 |
Хроматограф специализированный, Maxum ed. II Фирма "Siemens AG" (ГЕРМАНИЯ ) |
1 год | |
37147-08 01.04.2013 |
Устройства для измерений углов установки колес легковых автомобилей, SIDIS 3D-CAM Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
37688-08 |
Системы измерений длительности соединений, СИДС SDE-3000 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
38083-08 01.07.2013 |
Измерители электрических величин, SIMEAS P мод. 7KG7750, 7KG7755 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
10 лет |
38083-13 04.10.2018 |
Измерители электрических величин, SICAM P мод. 7KG7750, 7KG7755 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
10 лет |
38289-08 |
Хроматограф газовый специализированный, MicroSam Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
39147-08 |
Преобразователи давления измерительные, SITRANS P мод. 7MF4033 и 7MF4433 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
40067-08 01.01.2014 |
Преобразователи измерительные, SITRANS T Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
40708-09 17.06.2024 |
Устройства универсальные измерительные параметров электрических цепей, SENTRON PAC3200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
41714-09 01.11.2014 |
Газоанализаторы (анализаторы кислорода газовые), Oxymat 64 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44122-10 28.04.2020 |
Хроматографы газовые промышленные, MicroSam Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44318-10 |
Трансформаторы напряжения, 4MR 12ZEK Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
44638-10 |
Трансформаторы напряжения, 4MT 82 XD Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
44907-10 01.08.2015 |
Расходомеры, SDF/F Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
45086-10 20.07.2021 |
Расходомеры вихревые, SITRANS FX300 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
45191-10 01.08.2015 |
Хроматографы газовые промышленные, Maxum edition II Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45191-15 18.11.2025 |
Хроматографы газовые промышленные, Maxum edition II Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
45217-10 01.08.2015 |
Контроллеры программируемые, SIMATIC S7-1200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
45743-10 22.10.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
46586-11 31.03.2021 |
Хроматографы газовые промышленные специализированные, MicroSAM Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
46621-11 |
Система непрерывного мониторинга промышленных выбросов, CEMS Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
46954-11 30.05.2021 |
Устройства универсальные измерительные параметров электрических цепей, SENTRON PAC3100 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
6 лет |
46955-11 30.05.2026 |
Устройства универсальные измерительные параметров электрических цепей, SENTRON PAC4200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
6 лет |
47455-11 05.08.2016 |
Устройства релейной защиты, управления и контроля, противоаварийной автоматики цифровые, 7SJ80 серии SIPROTEC Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
6 лет |
49150-12 24.02.2017 |
Контроллеры измерительные программируемые, SICAM 1703 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
50336-12 07.06.2022 |
Уровнемеры ультразвуковые, PROBE мод. The Probe и SITRANS PROBE LU Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
50385-12 07.06.2022 |
Модули многофункциональные, SIWAREX Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
50925-12 24.08.2017 |
Контроллеры вибрационной защиты, VIB3000 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
53408-13 06.05.2018 |
Измерители электрических величин, SIMEAS P мод. 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
53653-13 06.06.2018 |
Регистраторы многофункциональные, SIMEAS R Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
55974-13 |
Трансформаторы напряжения, 4MT 82 XD Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
58109-14 |
Хроматограф газовый промышленный специализированный, MicroSAM Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
59131-14 |
Система измерительно-управляющая в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО "Мосэнерго", Нет данных Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
59287-14 28.10.2024 |
Уровнемеры микроволновые, SITRANS LG Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
60124-15 |
Система измерительно-управляющая АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО "Мосэнерго", Нет данных Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
60283-15 |
Система измерительно-управляющая АСУ ТП газовой и паровой турбин, входящих в состав силовой установки SСС5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО "Мосэнерго"), Нет данных Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
60314-15 17.02.2025 |
Модули измерительные контроллеров программируемых, SIMATIC S7-1500 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
60344-15 01.04.2020 |
Устройства распределенного ввода-вывода, SIMATIC ET 200SP Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
61300-15 |
Трансформаторы напряжения, 4MR12 ZEK Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
61696-15 |
Газоанализатор - рабочий эталон 1-го разряда, Calomat 6 - H2 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61857-15 24.11.2025 |
Приборы регистрирующие измерительные, SIREC D Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
62480-15 |
Трансформаторы тока встроенные, SBL 0.8 Н Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
62483-15 |
Трансформаторы напряжения, 4МТ 34 XD Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
62770-15 |
Трансформаторы напряжения, 4MQ52 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
62986-16 21.01.2021 |
Устройства программируемые многофункциональные, Siprotec 4 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
63339-16 11.03.2026 |
Контроллеры программируемые, SIMATIC S7-1200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
63832-16 25.04.2021 |
Системы вибродиагностики и мониторинга состояния оборудования, SIPLUS CMS Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
64501-16 11.07.2021 |
Модули ввода/вывода, AI, AO, SM Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
64955-16 07.09.2021 |
Устройства программируемые многофункциональные, Siprotec 5 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
66198-16 |
Преобразователи измерительные цифровые, SICAM T 7KG9661 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
6 лет |
66213-16 26.12.2026 |
Устройства распределенного ввода-вывода, SIMATIC ET200 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
66697-17 27.02.2027 |
Контроллеры программируемые, SIMATIC S7-400 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
70130-18 16.01.2023 |
Системы мониторинга технического состояния, SIPLUS CMS1200 SM 1281 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
72114-18 03.08.2024 |
Уровнемеры ультразвуковые, SITRANS LU Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
72345-18 06.09.2024 |
Модули многофункциональные, SIWAREX WP2x1 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
72975-18 30.10.2024 |
Уровнемеры радарные, SITRANS LR250, SITRANS LR560 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
73500-18 |
F-модули ввода токовых сигналов устройств распределенного ввода-вывода, 6ES7 138-7FA00-0AB0 (модули) SIMATIC ET200iSP (устройства) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
73221-18 22.11.2024 |
Газоанализаторы, SIPROCESS UV600 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74485-19 |
Трансформаторы напряжения, 4MT32 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
75987-19 |
Трансформаторы тока, 4MA72 PFK Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
75757-19 |
Трансформаторы тока, 4MC 4530 XD Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
75756-19 |
Трансформаторы напряжения, 4MT32 XD Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
75745-19 |
Трансформаторы напряжения, 4MT34 XC Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
76275-19 27.09.2024 |
Устройства релейной защиты и автоматики с функциями измерений, SIPROTEC 5 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
76123-19 |
Трансформаторы напряжения, 4MR Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
76122-19 |
Трансформаторы тока, 4MD12 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
76083-19 13.09.2024 |
Модули многофункциональные, SIWAREX WP321, SIWAREX WP521, SIWAREX WP522 ST Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
76460-19 22.10.2024 |
Расходомеры вихревые, SITRANS FX 330 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
76998-19 23.12.2024 |
Преобразователи давления измерительные, SITRANS P серии 7MF мод. P320, P420 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для преобразователей с пределами осн. привед. погрешности от ±0,065 % и менее ±0,1 %; 3 года - для преобразователей с пределами осн. привед погрешности от ±0,1 % |
76804-19 |
Системы измерений расхода выбросов отработанных газов на Электростанции собственных нужд ОАО "Ямал СПГ", Нет данных Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
77607-20 25.02.2025 |
Газоанализаторы, SIPROCESS GA700 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
77358-20 03.02.2025 |
Расходомеры ультразвуковые, SITRANS FS Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
52346-12 30.10.2022 |
Расходомеры-счетчики массовые, SITRANS F C Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
79810-20 27.11.2025 |
Уровнемеры ультразвуковые, SITRANS Probe LU240 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
80239-20 23.12.2025 |
Модули, AI, AI-DI/DQ, AQ Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
81112-20 31.12.2025 |
Преобразователи температуры SITRANS, Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
81819-21 31.05.2026 |
Устройства для измерений параметров электрической цепи, тока, напряжения, сопротивления, CCS Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
82142-21 08.07.2026 |
Устройства для измерения и контроля, 7KM Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
82739-21 |
Трансформаторы напряжения, 4MR12 ZEK Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
83461-21 |
Трансформаторы тока, 4MC7033 ZEK Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
84665-22 |
Трансформаторы напряжения, 4MR12-F Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
86124-22 |
Преобразователи измерительные цифровые, SICAM T 7KG9661 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
6 лет |
86125-22 |
Измеритель электрических величин, SICAM P 7KG7750 Фирма "Siemens AG" (ГЕРМАНИЯ ) |
ОТ МП |
10 лет |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Аппаратура контрольно-измерительная ("Вибробит 500")
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 187 | 0 | 187 | 0 | 187 | 0 | 187 | ||
ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 8 | 8 | 0 | 0 | 2 | 2 | 0 | |||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ООО НПП "ГКС" (1467) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ООО "ДБУ" (RA.RU.312665) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФКП "ЗАВОД ИМЕНИ Я.М.СВЕРДЛОВА" (RA.RU.312202) | 26 | 2 | 0 | 24 | 0 | 4 | 0 | 4 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ГАЗПРОМ ТРАНСГАЗ СУРГУТ" (RA.RU.311720) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 14 | 1 | 0 | 14 | 0 | 14 | 0 | 14 | |
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО "ПРИБОРАВТОМАТИКА" (1780) | 25 | 13 | 12 | 0 | 25 | 13 | 12 | |||
АО "МИНУДОБРЕНИЯ" (RA.RU.311730) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ИЦАМ" (RA.RU.312169) | 9 | 9 | 0 | 0 | 5 | 5 | 0 | |||
ФКП "Завод им. Я.М.Свердлова" (576) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "АСУ ПРО" (RA.RU.310446) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФГУП "ВНИИР" (74) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ТАТИНТЕК" (RA.RU.311601) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 42 | 0 | 42 | 0 | 42 | 0 | 42 | |||
ОАО "СЕВЕРНЕФТЕГАЗПРОМ" (RA.RU.312049) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО "МКАИР" (RA.RU.314356) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО ИЦ " Энергопрогресс"(ООО ИЦ " Энергопрогресс") | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Аппаратура контрольно-измерительная ("Вибробит 500")
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Владимирский ЦСМ Владимирская область |
9296 | 11502 |
ФБУ Владимирский ЦСМ Владимирская область |
11155 | 11502 |
ФБУ Иркутский ЦСМ Иркутская область |
5468 | 11502 |
ФБУ Красноярский ЦСМ Красноярский край |
18398 | 11502 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
11640 | 11502 |
Программное обеспечение
Программное обеспечение (ПО) контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО устанавливается в энергонезависимую память измерительных модулей в процессе эксплуатации;
контроллеров в производственном цикле на заводе-изготовителе изменению не подлежит, с Р 50.2.077-2014.
Метрологические процессоров с каналами
что соответствует
уровню защиты
и в процессе «высокий»
эксплуатации
соответствии
измерительных микропроцессорных указанные в таблицах 2 - 10, нормированы с учетом ВПО.
Внешнее программное обеспечение «STEP 7» (в том числе в составе комплексного пакета PCS7), не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 1, позволяет выполнять:
- настройку модулей, центральных процессоров: выбор количества используемых измерительных каналов, выбор диапазона измерения (воспроизведения) сигналов из представленных в таблицах 2 - 10, тип подключаемого измерительного преобразователя (датчика) и др.;
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров на языках LAD (Ladder Diagram), FBD (Function Block Diagram) и CFC (Continuous Function Chart);
- тестирование проектов, выполнение пуско-наладочных работ, обслуживание контроллера
характеристики ввода-вывода,
модулей, модулей
центральных регулирования,
- установку парольной защиты от несанкционированного доступа.
Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Таблица 1 - Идентификационные данные внешнего программного обеспечения «STEP 7»
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
STEP7 |
STEP7 Professional |
Номер версии, не ниже |
V5.5 |
V14 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам программируемым SIMATIC S7-400ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Поверка
Поверкаосуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
калибратор универсальный Н4-7, Госреестр № 46628-11;
мультиметр цифровой прецизионный Fluke 8845А, Госреестр № 25984-08;
магазин сопротивлений Р4831, Госреестр № 6332-77.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак утверждения типа наносится на корпус модулей контроллера в соответствии с рисунком 2.
Изготовитель
Фирма Siemens AG, Германия
Siemens AG, A&D AS Gleiwitzer Str. 555, 90327, Nurnberg, BRD
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
Адрес: 115084, г. Москва, ул. Б. Татарская, д. 9
Тел.: (495) 737-10-00
Е-mail: info.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального программируемого устройства (центральный процессор или ЦПУ), модулей ввода/вывода аналоговых и дискретных сигналов, технологических и коммуникационных модулей (в сети PROFIBUS-DP - в качестве ведущего/ведомого устройства, Ethernet, модема, GSM-модема), пульта индикации и управления, блока питания.
Модули ввода/вывода в пластиковых корпусах устанавливаются в монтажные стойки и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется через внутреннюю шину монтажных стоек. К одному базовому блоку допускается подключать до 21 стойки расширения. Наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.
Фотография внешнего вида контроллеров и модулей ввода-вывода представлена на рисунке 1, обозначения мест нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Фотография внешнего вид контроллеров программируемых и модулей ввода-вывода, входящих в состав SIMATIC S7-400
Рисунок 2 - Обозначения мест нанесения знака поверки
Комплектность представлена в таблице 12.
Таблица 12 -
Наименование |
Обозначение |
Количество |
Контроллер программируемый SIMATIC S7-400 |
в заказной конфигурации |
1 шт. |
Упаковка |
- |
1 шт. |
Руководство по эксплуатации на CD-диске |
в электронном виде доступно в сети Internet |
1 шт. |
Методика поверки |
МИ 2539-99 |
1 шт. |
Основные метрологические характеристики измерительных каналов (ИК) модулей из состава контроллеров приведены в таблицах 2-10, технические характеристики приведены в таблице 11.
Таблица 2 - Основные метрологические характеристики модуля ввода аналоговых сигналов SM 431
Измерительный модуль |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной приведенной1) погрешности |
Пределы допускаемой дополнительной приведен-ной1) погрешности |
1 |
2 |
3 |
4 |
5 |
6ES7431-1KF0x-xxxx 8 входов |
от -1 до +1 В |
13 разрядов |
±0,7 % |
±1,0 % |
от -10 до +10 В |
±0,4 % |
±0,6 % | ||
от 1 до 5 В |
±0,5 % |
±0,7 % | ||
от -20 до +20 мА от 4 до 20 мА |
±0,7 % |
±1,0 % | ||
от 0 до 600 Ом |
±0,8 % |
±1,25 % | ||
6ES7431-1KF1x-xxxx 8 входов |
от -80 до +80 мВ |
14 разрядов |
±0,17 % |
±0,38 % |
от -250 до +250 мВ от -500 до +500 мВ от -1 до +1 В от -2,5 до +2,5 В от -5 до +5 В от -10 до +10 В от 1 до 5 В |
±0,15 % |
±0,35 % | ||
от -20 до +20 мА от 4 до 20 мА от 0 до 20 мА |
±0,15 % |
±0,35 % | ||
от 0 до 48 Ом от 0 до 150 Ом от 0 до 300 Ом от 0 до 600 Ом от 0 до 5 кОм (4х проводное соед.) |
±0,15 % |
±0,35 % | ||
от 0 до 300 Ом от 0 до 600 Ом от 0 до 5 кОм (3х проводное соед.) |
±0,3 % |
±0,5 % | ||
Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000 |
См. таблицу 5 | |||
ТП типа: B, R, S, T, E, N, J, K, U, L |
См. таблицу 6 | |||
6ES7431-1KF2x-xxxx 8 входов SIPLUS 6AG1431-1KF2x-xxxx |
от -1 до +1 В |
14 разрядов |
±0,6 % |
±0,7 % |
от -10 до +10 В от 1 до 5 В |
±0,75 % |
±0,9 % | ||
от -20 до +20 мА от 4 до 20 мА |
±0,7 % |
±0,8 % | ||
от 0 до 600 Ом |
±0,7 % |
±1,0 % |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6ES7431-7KF0x-xxxx 8 входов |
от -25 до +25 мВ от -50 до +50 мВ от -80 до +80 мВ от -100 до +100 мВ от -250 до +250 мВ от -500 до +500 мВ от -1 до +1 В от -2,5 до +2,5 В от -10 до +10 В от 1 до 5 В |
16 разрядов |
±0,10 % |
±0,3 % |
от -3,2 до +3,2 мА от -5 до +5 мА от -10 до +10 мА от -20 до +20 мА от 4 до 20 мА |
±0,17 % |
±0,5 % | ||
ТП типа: B,R,S,T, E,N,J,K,U, L |
См. Таблицу 8 | |||
6ES7431-7QH0x-xxxx 16 входов |
от -25 до +25 мВ |
16 разрядов |
±0,23 % |
±0,35 % |
от -50 до +50 мВ |
±0,19 % |
±0,32 % | ||
от -80 до +80 мВ |
±0,17 % |
±0,31 % | ||
от -250 до +250 мВ от -500 до +500 мВ от -1 до +1 В от -2,5 до +2,5 В от -5 до +5 В от -10 до +10 В от 1 до 5 В |
±0,15 % |
±0,3 % | ||
от -5 до +5 мА от -10 до +10 мА от -20 до +20 мА от 4 до 20 мА |
±0,15 % |
±0,3 % | ||
от 0 до 48 Ом от 0 до 150 Ом от 0 до 300 Ом от 0 до 600 Ом от 0 до 5 кОм (4х проводное соед.) |
±0,15 % |
±0,3 % | ||
от 0 до 300 Ом от 0 до 600 Ом от 0 до 5 кОм (3х проводное соед.) |
±0,3 % |
±0,4 % | ||
Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000 |
См. Таблицу 9 | |||
ТП типа: B, R, S, T, E, N, J, K, U, L |
См. Таблицу 10 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6ES7431-7KF1x-xxxx 8 входов |
Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000 |
16 разрядов |
См. Таблицу 7 | |
6ES7431-0HH0x-xxxx 16 входов SIPLUS 6AG1431-0HH0X- xxxx |
от -1 до +1 В от -10 до +10 В |
13 разрядов |
±0,25 % |
±0,65 % |
от 1 до 5 В |
±0,5 % |
±1,0 % | ||
от -20 до +20 мА от 4 до 20 мА |
±0,25 % |
±0,65 % | ||
Примечания: 1) - основные и дополнительные приведенные погрешности рассчитываются от верхнего значения измеряемого диапазона; Допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст. Значение допускаемых погрешностей преобразования сигналов термопар приведено без учета погрешности компенсации температуры холодного спая (внутренняя компенсация предусмотрена только для 6ES7431-7KF0x-xxxx) Нормальные условия измерений:
до 100 % для модификации SIPLUS;
|
Таблица 3 - Основные метрологические характеристики модуля вывода аналоговых сигналов SM 432
Измерительный модуль |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной приведенной1) погрешности |
Пределы допускаемой дополнительной приведен-ной1) погрешности |
6ES7432-1HF0x-xxxx 8 выходов SIPLUS 6AG1432-1HF0x-xxxx |
13 разрядов |
от -10 до +10 В от 0 до 10 В от 1 до 5 В |
±0,5 % |
±0,5% |
от -20 до +20 мА от 0 до 20 мА от 4 до 20 мА |
±0,5 % |
±1,0 % | ||
Примечания: 1) - основные и дополнительные приведенные погрешности рассчитываются от верхнего значения измеряемого диапазона. Допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст. Нормальные условия измерений:
до 100 % для модификации SIPLUS;
|
микропроцессорных |
FM455 | |||
Измерительный модуль |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной при-веденной1) погрешности |
Пределы допускаемой дополнительной при-веденной1) погрешности |
FM455 C 6ES7 455-0VS0x-xxxx (с аналог. вых.) FM455 S (без аналог. вых.) 6ES7 455-1VS0x-xxxx 16 входов, 16 выходов |
от -80 до +80 мВ |
от 12 до 14 разрядов |
±0,6 % |
Температурный коэффициент 0,005%/°С |
от -250 до +250 мВ от -500 до +500 мВ от -1000 до +1000 мВ |
±0,4 % | |||
от -2,5 до +2,5 В от -5 до +5 В от -10 до +10 В |
±0,6 % | |||
от -20 до +20 мА от 4 до 20 мА |
±0,5 % | |||
Pt 100 |
±0,6 % | |||
ТП тип: B,S,J,K, R |
±0,6% | |||
от 12 до 14 разрядов |
от -10 до +10 В от 0 до 10 В от 1 до 5 В |
±0,2 % |
±0,5 % | |
от -20 до +20 мА от 0 до 20 мА от 4 до 20 мА |
±0,3 % |
±0,6 % | ||
Примечания: 1) - основные и дополнительные приведенные погрешности рассчитываются от верхнего значения измеряемого диапазона. Допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст. Значение допускаемых погрешностей преобразования сигналов термопар приведено без учета погрешности компенсации температуры холодного спая (внутренняя компенсация не предусмотрена) Нормальные условия измерений:
|
В состав контроллера входят блоки имеющие входы счета импульсов частотой до 500 кГц с погрешностью ±1 импульс за период счета, для подсчёта количества импульсов, измерения периода сигнала и промежутка времени между двумя импульсами, режима позиционирования.
Тип ТС |
Диапазон измерений |
Пределы допускаемой абсолютной основной погрешности |
Пределы допускаемой дополнительной погрешности в рабочих условиях применения | ||
4-х пр.с. |
3-х пр.с. |
4-х пр.с. |
3-х пр.с. | ||
1 |
2 |
3 |
4 |
5 |
6 |
Pt100 |
от -200 до +850 °С |
±2,0 °С |
±3,1 °С |
±4,6 °С |
±5,2 °С |
Pt100 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,5 °С |
±0,7 °С |
Pt200 |
от -200 до +850 °С |
±2,5 °С |
±4,9 °С |
±5,7 °С |
±8,2 °С |
Pt200 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,5 °С |
±0,7 °С |
Pt500 |
от -200 до +800 °С |
±2,0 °С |
±3,9 °С |
±4,6 °С |
±6,5 °С |
Pt500 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,5 °С |
±0,7 °С |
Pt1000 |
от -200 до +240 °С |
±1,6 °С |
±3,1 °С |
± 3,7 °С |
±5,2 °С |
Pt1000 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,5 °С |
±0,7 °С |
Ni100 |
от -60 до +250 С |
±0,4 °С |
±0,8 °С |
±0,9 °С |
±1,3 °С |
Ni100 клим |
±0,4 °С |
±0,8 °С |
±0,9 °С |
±1,3 °С | |
Ni1000 |
от -60 до +130 С |
±0,4 °С |
±0,8 °С |
±0,9 °С |
±1,3 °С |
Ni1000 клим |
±0,4 °С |
±0,8 °С |
±0,9 °С |
±1,3 °С |
Таблица 6 - Метрологические характеристики ТП для модулей 6ES7431-1KF1x-xxxx
Тип ТП |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, °С |
Пределы допускаемой абсолютной погрешности в рабочих условиях, °С |
B |
от +400 до +1820 °С |
±8,2 |
±14,8 |
R |
от +200 до +1769 °С |
±5,2 |
±9,4 |
S |
±5,9 |
±10,6 | |
T |
от -100 до +400°С |
±1,2 |
±2,2 |
E |
от -100 до +1000°С |
±1,8 |
±4,0 |
J |
от -100 до +1200°С |
±2,3 |
±5,2 |
K |
от 0 до +1372 °С |
±3,4 |
±7,6 |
U |
от -100 до +600°С |
±1,8 |
±3,5 |
L |
от 0 до +900 °С |
±2,3 |
±5,1 |
N |
от 0 до +1300 °С |
±2,9 |
±5,5 |
Таблица 7 - Метрологические характеристики ТС для модулей 6ES7431-7KF1x-xxxx
Тип ТС |
Диапазон измерений |
Пределы допуск. абсолютной основной погрешности |
Пределы доп. погрешности в рабочих условиях применения | ||
4-х пр.с. |
3-х пр.с. |
4-х пр.с. |
3-х пр.с. | ||
Pt100 |
от-200 до +850 °С |
±0,5 °С |
±1,0 °С |
±1,8 °С |
±3,4 °С |
Pt200 |
±0,3 °С |
±0,5 °С |
±0,8 °С |
±1,7 °С | |
Pt500 |
от -200 до +800 °С |
±0,3 °С |
±0,4 °С |
±0,4 °С |
±0,7 °С |
Pt1000 |
от -200 до +240 °С |
±0,2 °С |
±0,2 °С |
±0,3 °С |
±0,4 °С |
Ni100 |
от -60 до +250 °С |
±0,3 °С |
±0,6 °С |
±1,5 °С |
±2,1 °С |
Ni1000 |
от -60 до +130 °С |
±0,2 °С |
±0,2 °С |
±0,2 °С |
±0,3 °С |
Тип ТП |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, °С |
Пределы допускаемой абсолютной погрешности в рабочих условиях, °С |
B |
от +400 до +1820 °С |
±2,2 |
±7,3 |
R |
от +200 до +1769 °С |
±2,2 |
±6,7 |
S |
±1,8 |
±5,3 | |
T |
от -100 до +400°С |
±0,7 |
±2,1 |
E |
от -100 до +1000 °С |
±1,5 |
±4,6 |
J |
от -100 до +1200 °С |
±1,7 |
±5,0 |
K |
от 0 до +1372 °С |
±1,3 |
±3,8 |
U |
от -100 до +600°С |
±1,2 |
±3,6 |
L |
от 0 до +900 °С |
±1,0 |
±2,9 |
N |
от 0 до +1300 °С |
±1,9 |
±5,7 |
Примечания:
Максимальная погрешность внутренней компенсации холодного спая Тхс = ±2,0 °C.
Таблица 9 - Метрологические характеристики ТС для модулей 6ES7431-7QH0x-xxxx
Тип ТС |
Диапазон измерений |
Пределы допуск. абсолютной основной погрешности |
Пределы доп. погрешности в рабочих условиях применения | ||
4-х пр.с. |
3-х пр.с. |
4-х пр.с. |
3-х пр.с. | ||
Pt100 |
от -200 до +850 °С |
±1,6 °С |
±3,1 °С |
±3,1 °С |
±4,2 °С |
Pt100 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,4 °С |
±0,5 °С |
Pt200 |
от -200 до +850 °С |
±2,5 °С |
±4,9 °С |
±4,9 °С |
±6,5 °С |
Pt200 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,4 °С |
±0,5 °С |
Pt500 |
от -200 до +800 °С |
±2,0 °С |
±3,9 °С |
±3,9 °С |
±5,2 °С |
Pt500 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,4 °С |
±0,5 °С |
Pt1000 |
от -200 до +240 °С |
±1,6 °С |
±3,1 °С |
±3,1 °С |
±4,2 °С |
Pt1000 клим |
от -120 до +130 °С |
±0,2 °С |
±0,4 °С |
±0,4 °С |
±0,5 °С |
Ni100 |
от -60 до +250 С |
±0,4 °С |
±0,8 °С |
±0,8 °С |
±1,0 °С |
Ni100 клим |
±0,4 °С |
±0,8 °С |
±0,8 °С |
±1,0 °С | |
Ni1000 |
от -60 до +130 С |
±0,4 °С |
±0,8 °С |
±0,8 °С |
±1,0 °С |
Ni1000 клим |
±0,4 °С |
±0,8 °С |
±0,8 °С |
±1,0 °С |
Таблица 10 - Метрологические характеристики ТП для модулей 6ES7431-7QH0x-xxxx
Тип ТП |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, °С |
Пределы допускаемой абсолютной погрешности в рабочих условиях, °С |
B |
от +400 до +1820 °С |
±7,6 |
±11,5 |
R |
от +200 до +1769 °С |
±4,8 |
±7,3 |
S |
±5,4 |
±8,3 | |
T |
от -100 до +400°С |
±1,1 |
±1,7 |
E |
от -100 до +1000°С |
±1,8 |
±3,2 |
J |
от -100 до +1200°С |
±2,3 |
±4,3 |
K |
от 0 до +1372 °С |
±3,4 |
±6,2 |
U |
от -100 до +600°С |
±1,7 |
±2,8 |
L |
от 0 до +900 °С |
±2,3 |
±4,2 |
N |
от 0 до +1300 °С |
±2,6 |
±4,4 |
Таблица 11 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжения постоянного тока, В |
от 20,4 до 30,2 (при использовании БП PS) |
- напряжение сети переменного тока, В |
от 85 до 264 В с частотой от 47 до 63 Гц |
Потребляемая мощность, Ватт |
от 10 до 200 |
Габаритные размеры, мм - высота |
290 |
- ширина |
от 132 до 483 |
- длина |
240 |
Масса, кг |
от 2,2 до 17,33 |
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +55 при горизонтальной установке, |
- относительная влажность, % |
от 0 до +45 при вертикальной установке, (для модификации SIPLUS от -25 °С); до 95 % без конденсации, |
- атмосферное давление, кПа |
(для модификации SIPLUS до 100 %); от 84,0 до 106,0 |
Средний срок службы, лет |
14 |
Средняя наработка на отказ, ч |
120000 |
