Наименование

Обозначение

Количество, шт.

Газоанализатор SIPROCESS GA700 ¹⁾

7МВ3000-ххх-0х-ххх0

1

Руководство по эксплуатации

A5E31805656

1

Паспорт

1

CD-диск с сборником инструкций

1

Методика поверки

МП 242-2343-2019

1

Комплект ЗИП

-

по заказу

Конфигурация газоанализатора (исполнение корпуса, количество и тип модулей) определяется при заказе

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, %¹⁾

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Кислород (O₂)

от 0 до 0,5

±8

от 0 до 1,0

±6

от 0 до 2,0

±4

от 0 до 5,0

±4

от 0 до 10

±4

от 0 до 30

±2

от 0 до 50

±1

от 0 до 100

±1

от 95 до 100

±4

от 98 до 100

±4

от 99 до 100

±6

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, %¹⁾

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Кислород (O₂)

от 99,5 до 100

±8

• ¹⁾ Допускается поставка газоанализаторов с диапазоном измерений, не указанным в таблице, при этом пределы допускаемой основной приведенной погрешности для такого диапазона выбирают в соответствии с указанным в таблице для ближайшего меньшего диапазона измерений (или ближайшей меньшей разности между верхним и нижним пределами диапазона измерений для газоанализаторов с нижним пределом диапазона измерений, отличным от нуля).

• ²⁾ В нормальных условиях эксплуатации.

• ³⁾ Нормирующее значение - разность между верхним и нижним пределами диапазона измерений.

Определяемый компонент

Диапазон измерений объемной доли определяемого ком-понента¹)

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Оксид углерода (СО)

от 0 до 10 млн^-1

±20

от 0 до 50 млн^-1

±10

от 0 до 250 млн^-1

±5

от 0 до 500 млн^-1

±5

от 0 до 1000 млн^-1

±5

от 0 до 0,5 %

±5

от 0 до 1,0 %

±4

от 0 до 2,0 %

±4

от 0 до 5,0 %

±4

от 0 до 10 %

±3

от 0 до 30 %

±2

от 0 до 50 %

±1

от 0 до 100 %

±1

от 95 до 100 %

±4

от 98 до 100 %

±4

от 99 до 100 %

±4

от 99,5 до 100 %

±5

Диоксид углерода ^O₂)

от 0 до 5 млн^-1

±25

от 0 до 10 млн^-1

±20

от 0 до 50 млн^-1

±15

от 0 до 250 млн^-1

±8

от 0 до 500 млн^-1

±8

от 0 до 1000 млн^-1

±8

от 0 до 0,5 %

±5

от 0 до 1,0 %

±4

от 0 до 2,0 %

±4

от 0 до 5,0 %

±4

от 0 до 10 %

±3

от 0 до 30 %

±2

от 0 до 50 %

±1

Определяемый компонент

Диапазон измерений объемной доли определяемого ком-понента¹⁾

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Диоксид углерода (СО₂)

от 0 до 100 %

±1

от 95 до 100 %

±4

Диоксид углерода (СО₂)

от 98 до 100 %

±4

от 99 до 100 %

±4

от 99,5 до 100 %

±5

Метан (CH₄)

от 0 до 50 млн^-1

±15

от 0 до 250 млн^-1

±10

от 0 до 500 млн^-1

±10

от 0 до 1000 млн^-1

±5

от 0 до 0,5 %

±5

от 0 до 1,0 %

±4

от 0 до 2,0 %

±4

от 0 до 5,0 %

±4

от 0 до 10 %

±4

от 0 до 30 %

±2

от 0 до 50 %

±2

от 0 до 100 %

±2

от 95 до 100 %

±4

от 98 до 100 %

±4

от 99 до 100 %

±4

от 99,5 до 100 %

±5

Этилен (C₂H₄)

от 0 до 300 млн^-1

±15

от 0 до 500 млн^-1

±15

от 0 до 1000 млн^-1

±15

от 0 до 0,5 %

±15

от 0 до 1,0 %

±10

от 0 до 2,0 %

±10

от 0 до 5,0 %

±7

от 0 до 10 %

±5

от 0 до 30 %

±4

от 0 до 50 %

±2

от 0 до 100 %

±2

от 95 до 100 %

±7

от 98 до 100 %

±10

от 99 до 100 %

±10

от 99,5 до 100 %

±15

Диоксид серы (SO₂)

от 0 до 50 млн^-1

±10

от 0 до 250 млн^-1

±8

от 0 до 500 млн^-1

±8

от 0 до 1000 млн^-1

±5

от 0 до 0,5 %

±5

от 0 до 1,0 %

±4

от 0 до 2,0 %

±4

от 0 до 5,0 %

±4

от 0 до 10 %

±4

Определяемый компонент

Диапазон измерений объемной доли определяемого ком-понента¹⁾

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Диоксид серы (SO₂)

от 0 до 30 %

±2

от 0 до 50 %

±1

от 0 до 100 %

±1

от 95 до 100 %

±4

Диоксид серы (SO₂)

от 98 до 100 %

±4

от 99 до 100 %

±4

от 99,5 до 100 %

±5

Оксид азота (NO)

от 0 до 100 млн^-1

±10

от 0 до 250 млн^-1

±10

от 0 до 500 млн^-1

±8

от 0 до 1000 млн^-1

±8

от 0 до 0,5 %

±8

от 0 до 1,0 %

±6

от 0 до 2,0 %

±6

от 0 до 3,0 %

±6

Оксид диазота, закись азота (N₂O)

от 0 до 50 млн^-1

±20

от 0 до 250 млн^-1

±20

от 0 до 500 млн^-1

±20

от 0 до 1000 млн^-1

±20

от 0 до 0,5 %

±15

от 0 до 1,0 %

±10

от 0 до 2,0 %

±10

от 0 до 5,0 %

±7

от 0 до 10 %

±5

от 0 до 30 %

±4

от 0 до 50 %

±2

от 0 до 100 %

±1

от 95 до 100 %

±7

от 98 до 100 %

±10

от 99 до 100 %

±10

от 99,5 до 100 %

±15

Аммиак (NH₃)

от 0 до 100 млн^-1

±10

от 0 до 250 млн^-1

±10

от 0 до 500 млн^-1

±8

от 0 до 1000 млн^-1

±8

от 0 до 0,5 %

±8

от 0 до 1,0 %

±8

от 0 до 2,0 %

±8

от 0 до 5,0 %

±7

от 0 до 10 %

±5

от 0 до 30 %

±4

от 0 до 50 %

±2

от 0 до 100 %

±1

от 95 до 100 %

±7

от 98 до 100 %

±10

от 99 до 100 %

±10

Определяемый компонент

Диапазон измерений объемной доли определяемого ком-понента¹⁾

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Аммиак (NH3)

от 99,5 до 100 %

±15

• ¹⁾ Допускается поставка газоанализаторов с диапазоном измерений, не указанным в таблице, при этом пределы допускаемой основной приведенной погрешности для такого диапазона выбирают в соответствии с указанным в таблице для ближайшего меньшего диапазона измерений (или ближайшей меньшей разности между верхним и нижним пределами диапазона измерений для газоанализаторов с нижним пределом диапазона измерений, отличным от нуля).

Программное обеспечение газоанализатора обеспечивает возможность отображения результатов измерений в единицах массовой концентрации определяемого компонента, пересчет выполняется автоматически для условий +20 ^oC, 101,3 кПа.

• ²⁾ В нормальных условиях эксплуатации.

• ³⁾ Нормирующее значение - разность между верхним и нижним пределами диапазона измерений.

Определяемый компонент/ фоновый компонент

Диапазон измерений объемной доли определяемого компонента, %¹⁾

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Водород (H₂) / азот (N₂) или аргон (Ar)

от 0 до 0,5

±10

от 0 до 1,0

±7

от 0 до 2,0

±5

от 0 до 5,0

±5

от 0 до 10

±4

от 0 до 30

±2

от 0 до 50

±1

от 0 до 100

±1

от 95 до 100

±5

от 99 до 100

±5

от 99,5 до 100

±10

Гелий (He) / азот (N₂) или аргон (Ar) или водород (H₂)

от 0 до 1,0

±5

от 0 до 2,0

±4

от 0 до 5,0

±4

от 0 до 10

±2

от 0 до 30

±2

от 0 до 50

±1

от 0 до 100

±1

от 95 до 100

±4

от 99 до 100

±10

Аргон (Ar)/азот (N₂) или кислород (O2)

от 0 до 5,0

±5

от 0 до 10

±4

от 0 до 30

±2

от 0 до 50

±2

от 0 до 100

±1

от 95 до 100

±5

Определяемый компонент/ фоновый компонент

Диапазон измерений объемной доли определяемого компонента, %¹⁾

Пределы допускаемой основной ²⁾ приведенной ³⁾ погрешности, %

Метан (СН₄)/азот (N₂) или аргон (Ar)

от 0 до 5,0

±5

от 0 до 10

±4

от 0 до 30

±2

от 0 до 50

±2

от 0 до 100

±1

от 95 до 100

±5

Диоксид углерода (СО₂)/в азоте (N2)

от 0 до 5,0

±5

от 0 до 10

±4

от 0 до 30

±2

от 0 до 50

±2

от 0 до 100

±1

от 95 до 100

±5

• ¹⁾ Допускается поставка газоанализаторов с диапазоном измерений, не указанным в таблице, при этом пределы допускаемой основной приведенной погрешности для такого диапазона выбирают в соответствии с указанным в таблице для ближайшего меньшего диапазона измерений (или ближайшей меньшей разности между верхним и нижним пределами диапазона измерений для газоанализаторов с нижним пределом диапазона измерений, отличным от нуля).

• ²⁾ В нормальных условиях эксплуатации.

• ³⁾ Нормирующее значение - разность между верхним и нижним пределами диапазона измерений.

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Предел     допускаемого     времени     установления     показаний

по уровню 0,9 (Т₀,9д), с:

- аналитические модули OXYMAT 7 и CALOMAT 7

5

- аналитический модуль ULTRAMAT 7

20

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах условий эксплуатации на каждые ±10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности

±0,5

Время прогрева газоанализатора, мин, не более

120

Интервал непрерывной работы без корректировки показаний, сут:

- аналитический модуль ULTRAMAT 7 (определяемый компонент оксид углерода, диапазон измерений от 0 до 100 % (об. д.)

1

- аналитические модули ULTRAMAT 7 (за исключением модулей с определяемым компонентом оксид углерода, диапазон измерений от 0 до 100 % (об. д)) и CALOMAT 7

3

- аналитические модули OXYMAT 7

30

Изменение показаний газоанализаторов за интервал непрерывной работы без корректировки показаний, в долях от пределов допускаемой основной погрешности, не более

±0,5

Наименование характеристики

Значение

Нормальные условия измерений:

• - температура окружающего воздуха, °C

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 98,3 до 104,3

Наименование характеристики

Значение

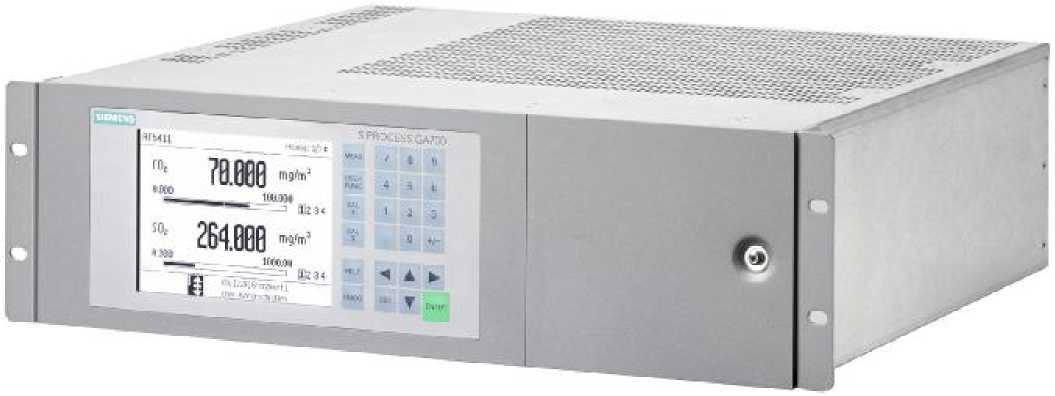

Габаритные размеры газоанализатора, мм, не более: - корпус для установки в стойку 19”

- высота

133

- ширина

483

- длина

422

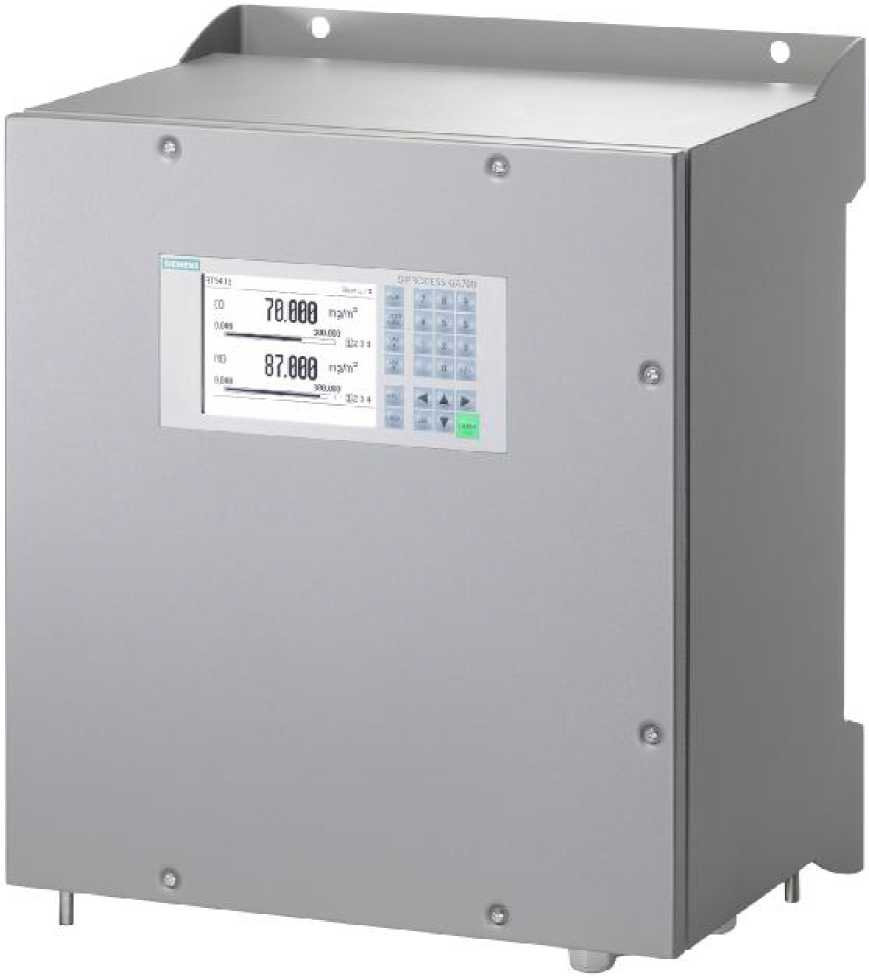

- корпус для настенного монтажа

- высота

566

- ширина

339

- длина

450

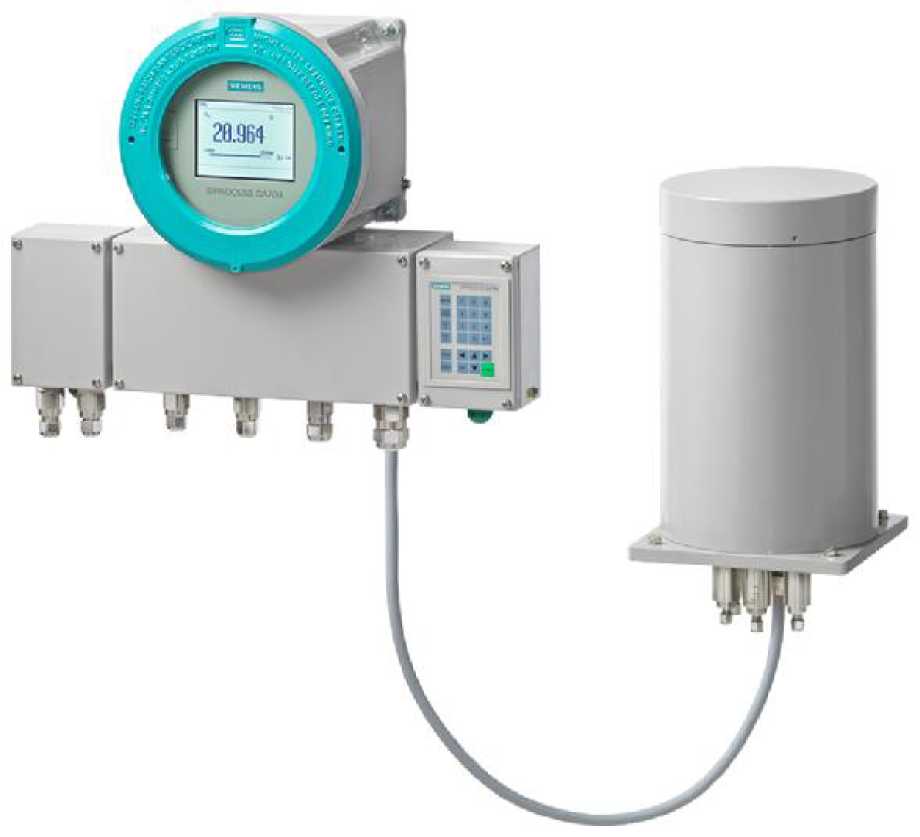

- корпус для полевого монтажа (блок анализатора)

- высота

449

- ширина

612

- длина

227

- корпус для полевого монтажа (блок датчиков)

- высота

469

- ширина

250

- длина

250

Масса газоанализатора, кг, не более: - корпус для установки в стойку 19”

8,6

- корпус для настенного монтажа

23

- корпус для полевого монтажа

27

Электрическое питание газоанализаторов осуществляется переменным током частотой от 50 до 60 Гц, напряжением, В

от 100 до 240

Электрическая мощность, потребляемая газоанализатором, В •А, не более

280

Уровень защиты корпуса газоанализатора от проникновения твердых предметов и воды по ГОСТ 14254-2015:

- корпус для установки в стойку 19”

IP20

- корпус для настенного монтажа

IP65

- корпус для полевого монтажа

IP55

Газоанализаторы исполнений в корпусе для полевого монтажа соот-

1Ex d e ib IIC T4 Gb X,

ветствуют требованиям к взрывозащищенному оборудованию по ТР

1Ex px ib IIC T4 Gb X,

ТС 012/2011 и имеют маркировку взрывозащиты:

Ex px ib IIIC T65oC Dc

X,

2Ex pz ib IIC T4 Gc X, Ex pz ib IIIC T65oC Dc

X,

2Ex nR ib IIC T4 Gc X,

2Ex nR ic IIC T4 Gc X, 2Ex nA nC ic IIC T4 Gc

X,

Ex tc ib IIIC T65oC Dc X,

Наименование характеристики

Значение

Средняя наработка на отказ, ч

40 000

Условия эксплуатации:

- диапазон температур окружающей среды, ^оС

от 0 до +50

- диапазон относительной влажности воздуха, %

от 0 до 90 (без конденсации)

- диапазон атмосферного давления, кПа

от 70 до 120

- диапазон температур анализируемой среды, ^оС

- аналитический модуль ULTRAMAT 7

от 0 до +50

- аналитический модуль CALOMAT 7

от 0 до +70

- аналитический модуль OXYMAT 7

от 0 до +60

- диапазон давлений анализируемой среды, кПа

- аналитический модуль ULTRAMAT 7

от50 до 150

- аналитический модуль CALOMAT 7

от 70 до 120

- аналитический модуль OXYMAT 7 с трубками из Витона

от 50 до 150

- аналитический модуль OXYMAT 7 с металлическими трубками

и внутренним датчиком давления

от 50 до 250

- аналитический модуль OXYMAT 7 с металлическими трубками

и внешним датчиком давления

- диапазон расхода анализируемой среды, дм³/мин:

от 50 до 300

- аналитический модуль ULTRAMAT 7

от 0,3 до 1,5

- аналитический модуль CALOMAT 7

от 0,5 до 1,5

- аналитический модуль OXYMAT 7

от 0,3 до 1,0
