Номер по Госреестру СИ: 87358-22
87358-22 Комплекс эталонный
(ЭК КВ4)
Назначение средства измерений:
Комплекс эталонный ЭК КВ4 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 2
Общие сведения
Дата публикации - 21.11.2022
Срок свидетельства -
Номер записи - 189393
ID в реестре СИ - 1403908
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№2917 от 2022.11.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекс эталонный (ЭК КВ4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85512-22 |
Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
86111-22 |
Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86131-22 |
Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86172-22 |
Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86173-22 |
Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86267-22 |
Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86669-22 |
Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87358-22 |
Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
87567-22 07.12.2027 |
Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
4 года |
|
87853-22 |
Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88182-23 |
Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88225-23 07.02.2028 |
Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88344-23 |
Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88433-23 |
Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88560-23 |
Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88740-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89007-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89703-23 |
Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
89707-23 08.08.2028 |
Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
89825-23 |
Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90510-23 |
Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90836-23 |
Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91817-24 |
Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
93373-24 |
Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93693-24 02.11.2029 |
Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93694-24 02.11.2029 |
Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
95421-25 |
Комплекс эталонный, ЭК КВ15 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
95422-25 |
Комплекс эталонный, ЭК КВ11 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Комплекс эталонный (ЭК КВ4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплекс эталонный (ЭК КВ4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации ЮРАЖ.414117.001РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 2 документа ЮРАЖ.414117.001РЭ «Комплекс эталонный ЭК КВ4. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (499) 129-19-11
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Изготовитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (499) 129-19-11
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (499) 129-19-11
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного или частотомера электронно-счетного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ4, заводской номер РМ-448 и год изготовления 2022 г. приведены в документе ЮРАЖ.414117.001РЭ «Комплекс эталонный ЭК КВ4. Руководство по эксплуатации» и на шильдике, расположенном на каждом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ4
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Комплекс эталонный, в составе: |
ЭК КВ4 |
1 шт. |
|
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83247-21 |
- |
19 шт. |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Термометр сопротивления платиновый вибропрочный, регистрационный номер 49400-12 |
ПТСВ, мод. ПТСВ-2К-1 |
1 шт. |
|
Термометр цифровой эталонный, регистрационный номер 40719-09 |
ТЦЭ-005, мод. ТЦЭ-005/М2 |
1 шт. |
|
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 |
СТЦ-2М |
4 шт. |
|
Термостат жидкостный |
ВИС-Т-06 |
1 шт. |
|
Вспомогательное оборудование |
- |
1 комп. |
|
Примечания:
термометра сопротивления платинового вибропрочного, термометра цифрового электронного, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ4 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ4 как их неотъемлемая часть.
| ||

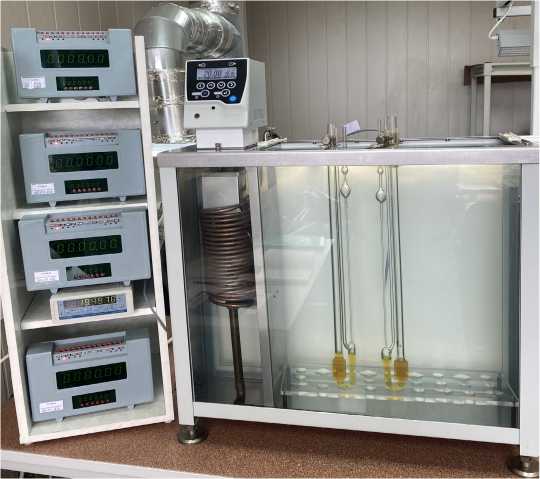

Рисунок 1 - Общий вид комплекса
Место нанесения заводского номера
Рисунок 2 - Маркировка комплекса
Таблица 4 - Комплектность ЭК КВ4
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный |
ЭК КВ4 |
1 шт. |
|
Комплекс эталонный ЭК КВ4. Руководство по эксплуатации |
ЮРАЖ.414117.001РЭ |
1 экз. |
Метрологические и основные технические характеристики комплекса представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм2/с |
от 0,4 до 100000,0 |
|
Поддиапазоны измерений, хранения и передачи единицы |
от 0,4 до 1000,0 включ., |
|
кинематической вязкости жидкости в диапазоне значений |
св. 1000,0 до 20000,0 включ., |
|
температуры от 20,00 °С до 40,00 °С, мм2/с |
св. 20000,0 до 100000,0 |
|
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. |
±0,15 |
|
св. 1000,0 до 20000,0 мм2/с включ. |
±0,20 |
|
св. 20000,0 до 100000,0 мм2/с включ. |
±0,25 |
Таблица 2 - Основные технические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Условия эксплуатации комплекса: | |
|
- температура окружающего воздуха, °С |
от +18 до +22 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В |
от 198 до 242 |
|
Средний срок службы, лет |
24 |
|
Наработка до отказа, ч, не менее |
30000 |
