Номер по Госреестру СИ: 88225-23
88225-23 Установки для поверки средств измерений длины
(УПСД-А)
Назначение средства измерений:
Установки для поверки средств измерений длины УПСД-А (далее - установки), предназначены для измерений общей длины и длины отдельных интервалов шкалы при поверке и калибровке средств измерений (аттестации эталонов единиц величин), таких как рулетки измерительные классов точности 2 и 3 по ГОСТ 7502-98, нивелирные рейки по ГОСТ 10528-90, линейки металлические по ГОСТ 427-75, метроштоки в соответствии с ГОСТ 8.247-2004 и другие средства измерений (эталоны единиц величины) длины, для которых возможно использование данных установок в соответствии с государственной поверочной схемой для средств измерений длины, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2840.
Внешний вид.
Установки для поверки средств измерений длины
Рисунок № 1
Внешний вид.
Установки для поверки средств измерений длины
Рисунок № 2
Общие сведения
Дата публикации - 08.02.2023
Срок свидетельства - 07.02.2028
Номер записи - 190194
ID в реестре СИ - 1405735
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УПСД-А,
Производитель
Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№271 от 2023.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Установки для поверки средств измерений длины (УПСД-А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85512-22 |
Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
86111-22 |
Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86131-22 |
Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86172-22 |
Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86173-22 |
Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86267-22 |
Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86669-22 |
Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87358-22 |
Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
87567-22 07.12.2027 |
Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
4 года |
|
87853-22 |
Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88182-23 |
Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88225-23 07.02.2028 |
Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88344-23 |
Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88433-23 |
Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88560-23 |
Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88740-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89007-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89703-23 |
Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
89707-23 08.08.2028 |
Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
89825-23 |
Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90510-23 |
Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90836-23 |
Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91817-24 |
Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
93373-24 |
Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93693-24 02.11.2029 |
Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93694-24 02.11.2029 |
Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Установки для поверки средств измерений длины (УПСД-А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установки для поверки средств измерений длины (УПСД-А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В установках используется программное обеспечение (ПО) АРМ-УПСД. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upsd metr.so |
|
Номер версии ПО |
не ниже 1.0.0.1 |
|
Цифровой идентификатор ПО (Алгоритм CRC32) |
F6A7F93E |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом, а также трафаретным способом на табличку подвижной каретки в верхнем правом углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 2 «Использование по назначению» документа ЧЦСМ-000-001.000.00РЭ «Установки для поверки средств измерений длины УПСД-А. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для поверки средств измерений длины УПСД-АПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.66-001-02567834-2022 «Установки для поверки средств измерений длины УПСД. Технические условия».
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
ИНН 7453042996
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: +7 (351) 261-08-72 / +7 (351) 232-04-01
Web-сайт: 74.csmrst.ru
E-mail: stand@chelcsm.ru
Изготовитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)ИНН 7453042996
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101 Телефон/факс: +7 (351) 261-08-72 / +7 (351) 232-04-01 Web-сайт: 74.csmrst.ru
E-mail: stand@chelcsm.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23; факс: +7 (495) 583-99-48
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)ИНН 7453042996
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: +7 (351) 261-08-72 / +7 (351) 232-04-01
Web-сайт: 74.csmrst.ru
E-mail: stand@chelcsm.ru
Принцип действия установок основан на сличении шкалы поверяемых средств измерений (СИ) с показаниями установки.
Конструктивно установки имеют напольное или подвесное исполнение, включают в себя измерительный стол, подвижную каретку, вспомогательные узлы и рабочее место оператора. Рабочее место оператора представляет собой совокупность технических средств отображения и ввода информации, а также системы управления.
Система управления установками объединяет в себе прецизионный инкрементный преобразователь перемещений, аппаратно-программный интерфейс и персональный компьютер (далее - ПК). Инкрементный преобразователь перемещений состоит из магнитной ленты, расположенной вдоль измерительного стола установок и считывающей головки, жестко закреплённой на подвижной каретке. Способ перемещения каретки в установках -автоматизированный.
С помощью аппаратно-программного интерфейса осуществляется позиционирование подвижной каретки на измерительном столе, а цифровая камера на каретке захватывает и транслирует на монитор ПК изображение шкалы поверяемого СИ.
Ферромагнитные штрихи магнитной ленты позволяют производить относительные измерения длины из произвольного положения каретки с дискретностью 0,02 мм.
Для обеспечения требуемого усилия натяжения ленты поверяемой измерительной рулетки в составе установок предусмотрено устройством натяжения. Устройство натяжения состоит из набора из пяти грузов, направляющих для грузов, полки для хранения и опоры грузов.
Устройство перемотки гибких средств измерений предусмотрено в тех установках, где длина поверяемых средств измерений больше длины стола измерительного.
Установки выпускаются в модификациях, отличающихся конструктивным исполнением, наличием устройства перемотки и длиной измерительного стола.
Лист № 2 Всего листов 5 Обозначение исполнений установок имеет следующий вид:
УПСД-А-Lrf-Y,
где L - длина измерительного стола в метрах (от 1 до 5);
П - устройство перемотки (* при наличии);
Y - конструктивное исполнение: Т - напольное, Г - подвесное (настенное).
Внешний вид установок изображен на рисунке 1.
Заводской номер установки в формате «ХХХ» (где ХХХ - обозначение из цифр) наносится на переднюю стенку каретки подвижной фотохимическим методом или гравированием. Место наклейки знака утверждения типа, место нанесения заводского номера представлены на рисунке 2.

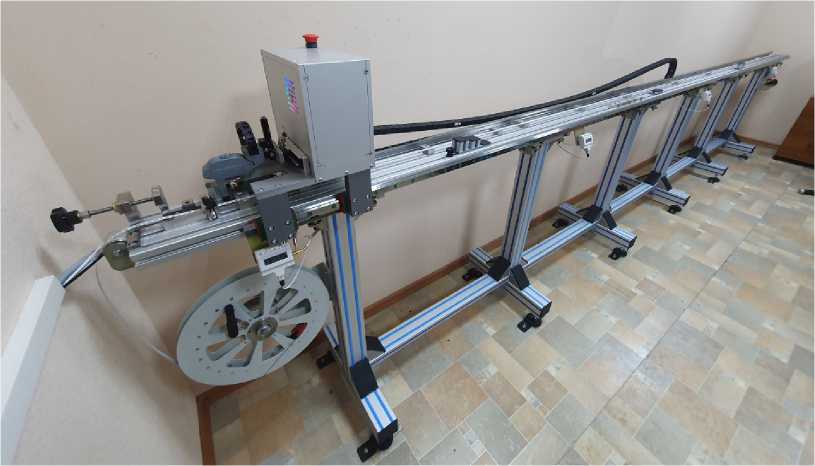

Рисунок 1 - Внешний вид установок
