Сведения о средстве измерений: 88433-23 Базис эталонный линейный Астраханский

Номер по Госреестру СИ: 88433-23
88433-23 Базис эталонный линейный Астраханский
(Обозначение отсутствует)

Назначение средства измерений:
Базис эталонный линейный Астраханский (далее - базис) предназначен для хранения и передачи размера единиц длины, рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам.

Внешний вид. Базис эталонный линейный Астраханский, http://oei-analitika.ru рисунок № 1

Внешний вид.
Базис эталонный линейный Астраханский
Рисунок № 1

Внешний вид.
Базис эталонный линейный Астраханский
Рисунок № 2

Внешний вид. Базис эталонный линейный Астраханский, http://oei-analitika.ru рисунок № 3

Внешний вид.
Базис эталонный линейный Астраханский
Рисунок № 3

Внешний вид. Базис эталонный линейный Астраханский, http://oei-analitika.ru рисунок № 4

Внешний вид.
Базис эталонный линейный Астраханский
Рисунок № 4

Общие сведения

Дата публикации - 09.03.2023
Срок свидетельства -
Номер записи - 190461
ID в реестре СИ - 1406228
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

V_21 Поверка по организации в динамике по месяцам

Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за день
среднее количество поверок в месяц и год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1992
МПИ по поверкам - 1094 дн.

Приказы РСТ, где упоминается данный тип СИ

№485 от 2023.03.09 ПРИКАЗ_Об утверждении типов средств измерений (24)

Наличие аналогов СИ: Базис эталонный линейный Астраханский (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
85512-22	Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
86111-22	Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86131-22	Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86172-22	Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86173-22	Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86267-22	Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86669-22	Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
87358-22	Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
87567-22 07.12.2027	Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	4 года
87853-22	Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88182-23	Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88225-23 07.02.2028	Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
88344-23	Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88433-23	Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88560-23	Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
88740-23	Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
89007-23	Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
89703-23	Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
89707-23 08.08.2028	Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
89825-23	Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
90510-23	Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
90836-23	Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
91817-24	Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
93373-24	Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
93693-24 02.11.2029	Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
93694-24 02.11.2029	Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год

MV_9 Эталоны организации (отчет для экспертов федеральной службы по аккредитации)

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Базис эталонный линейный Астраханский (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	-	1		1	0	0	1	1	0

Стоимость поверки Базис эталонный линейный Астраханский (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на опознавательную табличку пункта № 3000 методом гравировки и на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Базис эталонный линейный Астраханский. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 20 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».

Правообладатель

ИНН 3015004130

Адрес: 414014, г. Астрахань, ул. Бехтерева, д. 6

Телефон: +7 (8512) 36-95-11

Факс: +7 (8512) 36-95-11

Изготовитель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Астраханской области и Республике Калмыкия» (ФБУ «Астраханский ЦСМ»)
ИНН 3015004130
Адрес: 414014, г. Астрахань, ул. Бехтерева, д. 6
Телефон: +7 (8512) 36-95-11
Факс: +7 (8512) 36-95-11

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru

Правообладатель

Принцип действия базиса основан на передаче размера единицы длины базиса рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений базиса.

Базис расположен на территории Астраханской области, Наримановского района, в 25,3 км к западу от г. Астрахань между 25 - 29 км шоссейной дороги Астрахань-Элиста.

Конструктивно базис состоит из тринадцати пунктов (рисунок 1), двенадцать из которых размещены от первого пункта на расстояниях 24, 48, 72, 96, 192, 288, 384, 480, 984, 1488, 2016 и 3000 м.

Все пункты базиса закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических базисов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам базиса возможен в любое время года.

Схема расположения пунктов базиса приведена на рисунке 1. Общий вид пункта приведен на рисунке 2. Место размещения заводского номера и указание места нанесения знака утверждения типа приведено на рисунке 3.

Пломбирование базиса не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер базиса размещается на пункте № 3000 в буквенно-числовом формате в виде гравировки типографским способом.

Внешний вид. Базис эталонный линейный Астраханский (Обозначение отсутствует), http://oei-analitika.ru

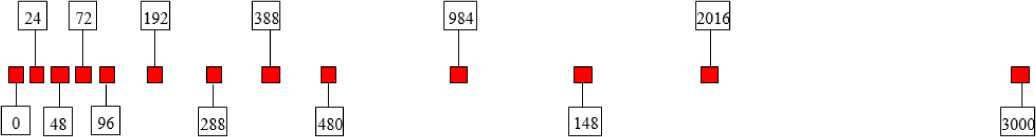

Рисунок 1 - Схема расположения пунктов базиса

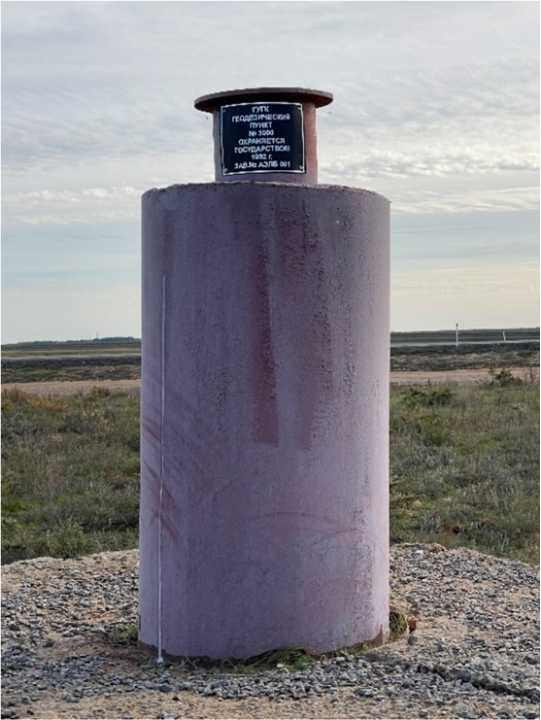

Рисунок 2 - Общий вид пункта базиса

Место размещения заводского номера

ГУГК ГЕОДЕЗИЧЕСКИЙ ПУНКТ № 3000 ОХРАНЯЕТСЯ ГОСУДАРСТВОМ 1QQO г ЗАВ.№АЭЛВИ’

Место нанесения знака утверждения типа

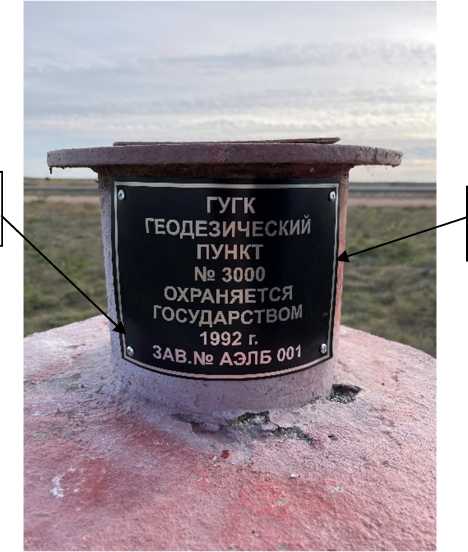

Рисунок 3 - Место нанесения заводского номера

Таблица 3 - Комплектность базиса

Наименование	Обозначение	Количество
Базис эталонный линейный Астраханский (заводской номер № АЭЛБ 001)	-	1 шт.
Базис эталонный линейный Астраханский. Руководство по эксплуатации	-	1 экз.
Паспорт. Базис эталонный линейный Астраханский	-	1 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Пределы абсолютной допускаемой погрешности длин линий между пунктами базиса, мм	± (1 + 1Л0^-6^) ¹⁾
Номинальные значения длин линий между пунктами, м №0 - №24	24
№0 - №48	48
№0 - №72	72
№0 - №96	96
№0 - №192	192
№0 - №288	288
№0 - №384	384
№0 - №480	480
№0 - №984	984
№0 - №1488	1488
№0 - №2016	2016
№0 - №3000	3000
Где L - измеренная длина базиса в миллиметрах.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации соответствуют группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон рабочих температур, °С	от -20 до +40
относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более	98
атмосферное давление, кПа	от 85 до 105
