Номер по Госреестру СИ: 88182-23
88182-23 Комплекс эталонный
(ЭК КВ12)
Назначение средства измерений:
Комплекс эталонный ЭК КВ12 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

Внешний вид.
Комплекс эталонный
Рисунок № 1

Внешний вид.
Комплекс эталонный
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации 02568928.436614.001РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2 документа 02568928.436614.001РЭ «Комплекс эталонный ЭК КВ12. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
ИНН 1660000697
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
Телефон: (843) 279-59-64
Факс: (843) 279-56-35
Web сайт: www.test.tatarstan.ru
E-mail: tatcsm@ tatcsm.ru
Изготовитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)ИНН 1660000697
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
Телефон: (843) 279-59-64
Факс: (843) 279-56-35
Web сайт: www.test.tatarstan.ru
E-mail: tatcsm@ tatcsm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)ИНН 1660000697
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
Телефон: (843) 279-59-64
Факс: (843) 279-56-35
Web сайт: www.test.tatarstan.ru
E-mail: tatcsm@ tatcsm.ru
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ12, заводской номер 2070 и год изготовления - 2022, приведены в документе 02568928.436614.001РЭ «Комплекс эталонный ЭК КВ12. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ12
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Комплекс эталонный, в составе: |
ЭК КВ12 |
1 шт. |
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 87441-22 |
- |
9 шт. |
Секундомеры электронные, регистрационный номер 40929-09 |
СЧЕТ-1М |
2 шт. |
Продолжение таблицы 1
1 |
2 |
3 |
Секундомеры электронные, регистрационный номер 44154-16 |
Интеграл С-01 |
3 шт. |
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 |
СТЦ-2М |
2 шт. |
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ, регистрационный номер 32777-06 |
ПТСВ-1-2 |
1 шт. |
Термометр лабораторный электронный, регистрационный номер 69551-17 |
LTA^-B |
1 шт. |
Измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер 46432-11 |
МИТ 2.05М |
1 шт. |
Термостат жидкостный |
ВИС-Т-06 |
1 шт. |
Термостат жидкостный |
ВИС-Т-11 серия МАСТЕР |
1 шт. |
Вспомогательное оборудование |
- |
1 комп. |
Примечания:
1. Допускается замена вискозиметров стеклянных капиллярных эталонных, секундомеров электронных, термометра лабораторного электронного, термометра сопротивления платинового вибропрочного эталонного и измерителя температуры двухканального прецизионного на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ12 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ12 как их неотъемлемая часть.
2. Допускается замена термостатов на аналогичные с метрологическими характеристиками не хуже, чем у термостатов, указанных в таблице, при условии, что владелец ЭК КВ12 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ12 как их неотъемлемая часть.

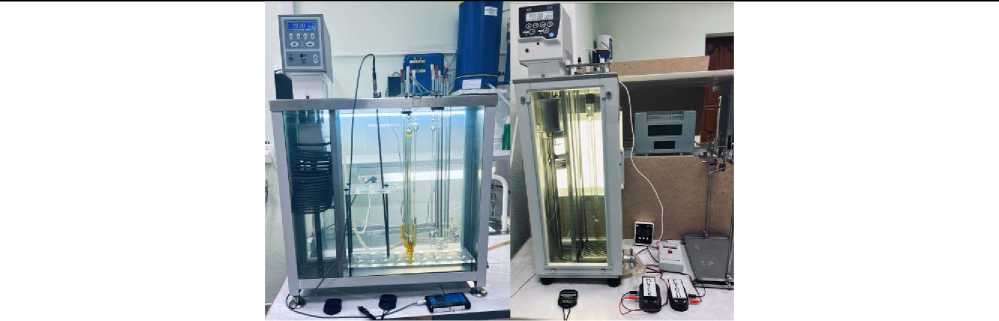

Рисунок 1 - Общий вид комплекса
Место нанесения заводского номера

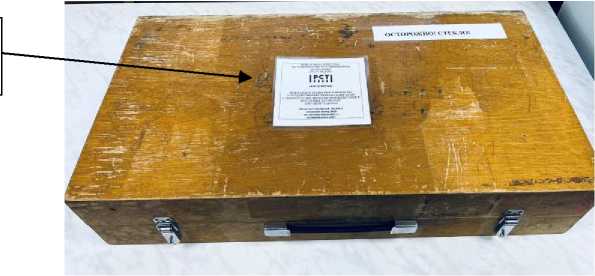

Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
Наименование характеристики |
Значение |
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с |
от 0,4 до 34000,0 |
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с |
от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 34000,0 |
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 34000,0 мм2/с |
±0,15 ±0,20 ±0,25 |
Таблица 3 - Основные технические характеристики комплекса
Наименование характеристики |
Значение |
Условия эксплуатации комплекса: | |
- температура окружающего воздуха, °С |
от +18 до +22 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
24 |
Средняя наработка до отказа, ч, не более |
30000 |
