Сведения о средстве измерений: 87853-22 Полигон пространственный эталонный Самарский

Номер по Госреестру СИ: 87853-22
87853-22 Полигон пространственный эталонный Самарский
(Обозначение отсутствует)

Назначение средства измерений:
Полигон пространственный эталонный Самарский (далее - полигон) предназначен для хранения и передачи размера единиц длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето-, радио- и лазерным дальномерам, электронным тахеометрам, лазерным сканерам.

Внешний вид. Полигон пространственный эталонный Самарский, http://oei-analitika.ru рисунок № 1

Внешний вид.
Полигон пространственный эталонный Самарский
Рисунок № 1

Внешний вид. Полигон пространственный эталонный Самарский, http://oei-analitika.ru рисунок № 2

Внешний вид.
Полигон пространственный эталонный Самарский
Рисунок № 2

Внешний вид. Полигон пространственный эталонный Самарский, http://oei-analitika.ru рисунок № 3

Внешний вид.
Полигон пространственный эталонный Самарский
Рисунок № 3

Внешний вид. Полигон пространственный эталонный Самарский, http://oei-analitika.ru рисунок № 4

Внешний вид.
Полигон пространственный эталонный Самарский
Рисунок № 4

Общие сведения

Дата публикации - 29.12.2022
Срок свидетельства -
Номер записи - 189851
ID в реестре СИ - 1404813
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

CL_4 Соотношение между калибровкой и поверкой СИ

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№3313 от 2022.12.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Полигон пространственный эталонный Самарский (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
85512-22	Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
86111-22	Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86131-22	Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86172-22	Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86173-22	Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86267-22	Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86669-22	Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
87358-22	Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
87567-22 07.12.2027	Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	4 года
87853-22	Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88182-23	Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88225-23 07.02.2028	Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
88344-23	Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88433-23	Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88560-23	Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
88740-23	Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
89007-23	Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
89703-23	Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
89707-23 08.08.2028	Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
89825-23	Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
90510-23	Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
90836-23	Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
91817-24	Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
93373-24	Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
93693-24 02.11.2029	Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
93694-24 02.11.2029	Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
95421-25	Комплекс эталонный, ЭК КВ15 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
95422-25	Комплекс эталонный, ЭК КВ11 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года

V_5 Кто поверит (по группе СИ)

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Полигон пространственный эталонный Самарский (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	Нет модификации	2		1	1	0	2	1	1

Стоимость поверки Полигон пространственный эталонный Самарский (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на опознавательную табличку пункта № 0 методом гравировки и на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Самарский. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 20 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».

Правообладатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)

ИНН 6311012306

Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134

Телефон: +7 (846) 336-02-41

Факс: +7 (846) 336-02-41

Изготовитель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)
ИНН 6311012306
Адрес: 443013, г. Самара, пр. Карла Маркса, д.134
Телефон: +7 (846) 336-02-41
Факс: +7 (846) 336-02-41

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru

Правообладатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)
ИНН 6311012306
Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134
Телефон: +7 (846) 336-02-41
Факс: +7 (846) 336-02-41

Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.

Полигон расположен на территории Волжского района Самарской области на 33 километре обводной автомобильной дороги общего пользования «Урал» - «Самара -Волгоград».

Полигон включает в себя: линейный базис и геодезический пункт.

Конструктивно полигон состоит из девяти пунктов (рисунок 1). Эталонный линейный базис включает в себя восемь пунктов, семь из которых размещены от первого пункта на расстояниях 47, 95, 192, 287, 479, 983 и 1487 м. Один отдельный пункт, расположен в стороне и образовывает вместе с пунктами эталонного линейного базиса треугольники.

Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.

Схема расположения пунктов полигона приведена на рисунке 1.Общий вид пункта приведен на рисунке 2. Место размещения заводского номера и указание места нанесения знака утверждения типа приведено на рисунке 3.

Пломбирование полигона не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер полигона размещается на пункте № 0 линейного базиса в числовом формате в виде наклейки типографским способом.

Внешний вид. Полигон пространственный эталонный Самарский (Обозначение отсутствует), http://oei-analitika.ru

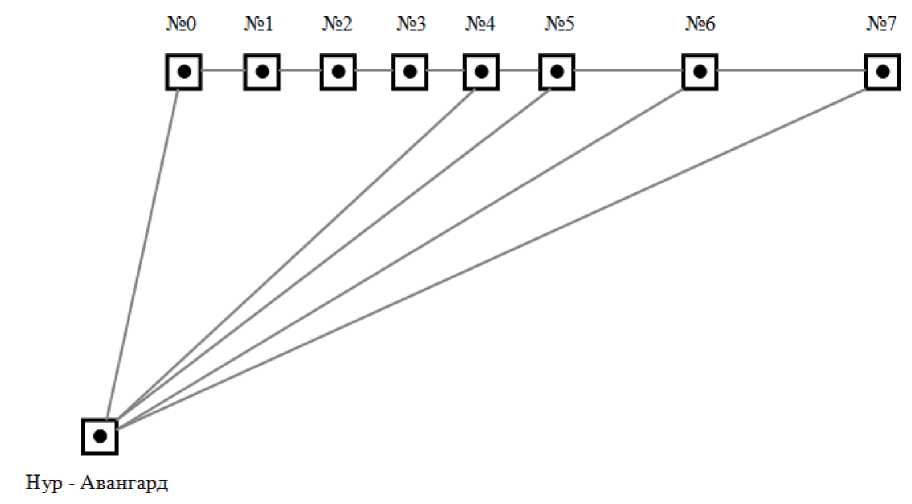

Рисунок 1 - Схема расположения пунктов полигона

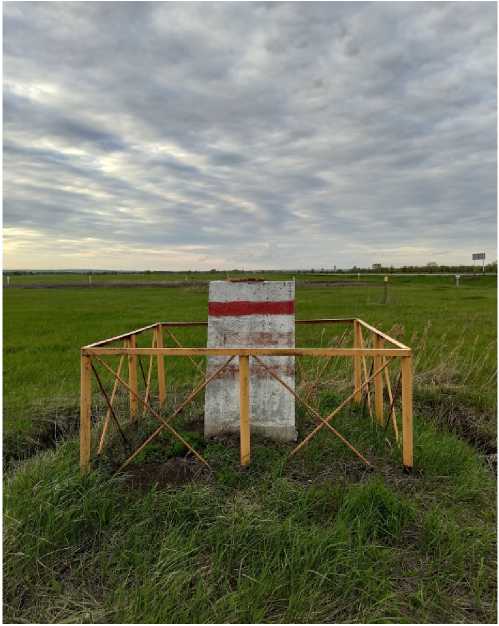

Рисунок 2 - Общий вид пункта полигона

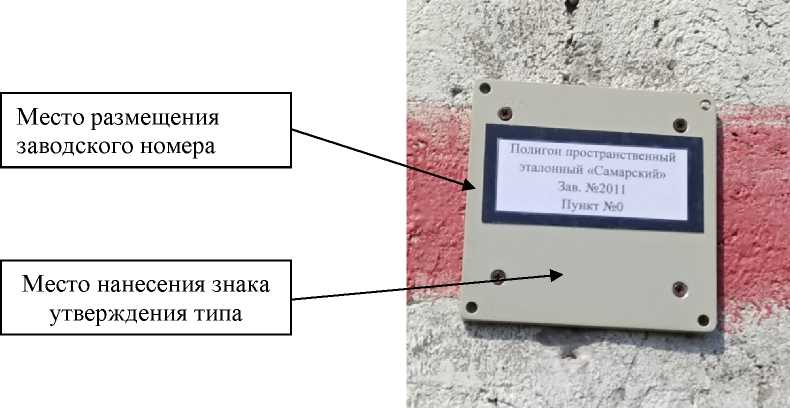

Рисунок 3 - Место нанесения заводского номера

Таблица 3 - Комплектность полигона

Наименование	Обозначение	Количество
1 Полигон пространственный эталонный (заводской номер № 2011) в составе	Самарский	1 шт.
1.1 линейный базис	-	1 шт.
1.2 сеть геодезических пунктов	-	1 шт.
2 Руководство по эксплуатации	-	1 экз.
3 Паспорт	-	1 экз.
4 Методика поверки	-	1 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности воспроизведения длин линий между пунктами полигона, мм	±(1 + 1-10^-6Ъ) ¹⁾
Номинальные значения длин линий полигона, м	47, 95, 191, 192, 287, 479, 503, 504, 983, 1487, 4650, 4738, 4805, 5012, 5260
Номинальные значения длин между пунктами, м пункт № 0 - пункт № 4, пункт № 4 - пункт Нур -Авангард, пункт Нур - Авангард - пункт № 0 пункт № 4 - пункт № 5, пункт № 5 - пункт Нур -Авангард, пункт Нур - Авангард - пункт № 4 пункт № 5 - пункт № 6, пункт № 6 - пункт Нур -Авангард, пункт Нур - Авангард - пункт №5 пункт № 6 - пункт № 7, пункт № 7 - пункт Нур -Авангард, пункт Нур - Авангард - пункт № 6	287, 4738, 4650 191, 4805, 4738 504, 5012, 4805 504, 5260, 5012
Номинальные значения длин линий линейного базиса, м: № 0 - № 1 № 0 - № 2 № 0 - № 3 № 0 - № 4 № 0 - № 5 № 0 - № 6 № 0 - № 7	47 95 192 287 479 983 1487
Пределы абсолютной допускаемой погрешности воспроизведения длин линий линейного базиса, мм	±(1 + 1-10^-6Ъ)
¹⁾ Здесь и далее L - измеренная длина в миллиметрах.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа

от -25 до +40

от 85 до 105
