Номер по Госреестру СИ: 91817-24
91817-24 Микроманометр
(ПМКМ)
Назначение средства измерений:
Микроманометр ПМКМ (далее по тексту - микроманометр) предназначен для измерений разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.
Микроманометр может применяться в качестве вторичного эталона по государственной поверочной схеме для средств измерений разности давлений до 1405 Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904.
Внешний вид.
Микроманометр
Рисунок № 1
Внешний вид.
Микроманометр
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Микроманометр ПМКМ. Паспорт», раздел 11.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па».
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)
ИНН 5407108720
Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Телефон: 8 (383) 278-20-00
Факс: 8 (383) 278-20-10
E-mail: csminfo@ncsm.ru
Изготовитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)ИНН 5407108720
Адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Телефон: 8 (383) 278-20-00
Факс: 8 (383) 278-20-10
E-mail: csminfo@ncsm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)ИНН 5407108720
Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Телефон: 8 (383) 278-20-00
Факс: 8 (383) 278-20-10
E-mail: csminfo@ncsm.ru
К данному описанию типа относится микроманометр зав. № 19.
Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.
Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, индикатора, микрометра окулярного, термометра, концевых мер длины.
Конструктивно микроманометр представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Заводской номер в формате цифрового обозначения наносится на корпус микроманометра методом наклейки.
Пломбировка отдельных частей микроманометра не предусмотрена.
Нанесение знака поверки на микроманометр не предусмотрено.
Общий вид микроманометра приведен на рисунке 1.
Место нанесения заводского номера представлено на рисунках 1 и 2. Информационная табличка представлена на рисунке 2.
Таблица 1 - Состав микроманометра
Наименование |
Кол-во |
Примечание |
1 Микроманометр в составе: 1.1 Сосуд (подвижный) |
1 |
Хд 5.887.270 |
1.2 Узел неподвижного сосуда с микроскопом, осветителем |
1 |
Хд 5.887.080 |
1.3 Основание |
1 |
Хд 6.121.171 |
1.4 Узел направляющей со стойкой |
1 |
Хд 6.203.068 |
1.5 Кронштейн |
1 |
Хд 8.126.232 |
1.6 Вертикальная трубка |
1 |
Хд 6.452.123 |
1.7 Сильфонный пресс |
1 |
- |
1.8 Микрометр окулярный винтовой МОВ-1-16х |
1 |
- |
1.9 Индикатор многооборотный с ценой деления 0,001 мм, модификации 1МИГ, рег. № 1220-91 |
1 |
- |
1.10 Меры длины концевые плоскопараллельные, от 1 до 100 мм (набор № 2 по ГОСТ 9038-90, класс точности 2), рег. № 38376-13 |
1 набор (38 мер) |
- |
1.11 Меры длины концевые плоскопараллельные, от 50 до 500 мм (набор № 8 по ГОСТ 9038-90, класс точности 2), рег.№ 21163-11 |
1 набор (10 мер) |
- |
1.12 Термометр лабораторный электронный LTA/2-K-K, рег. № 69551-17 |
1 |
- |

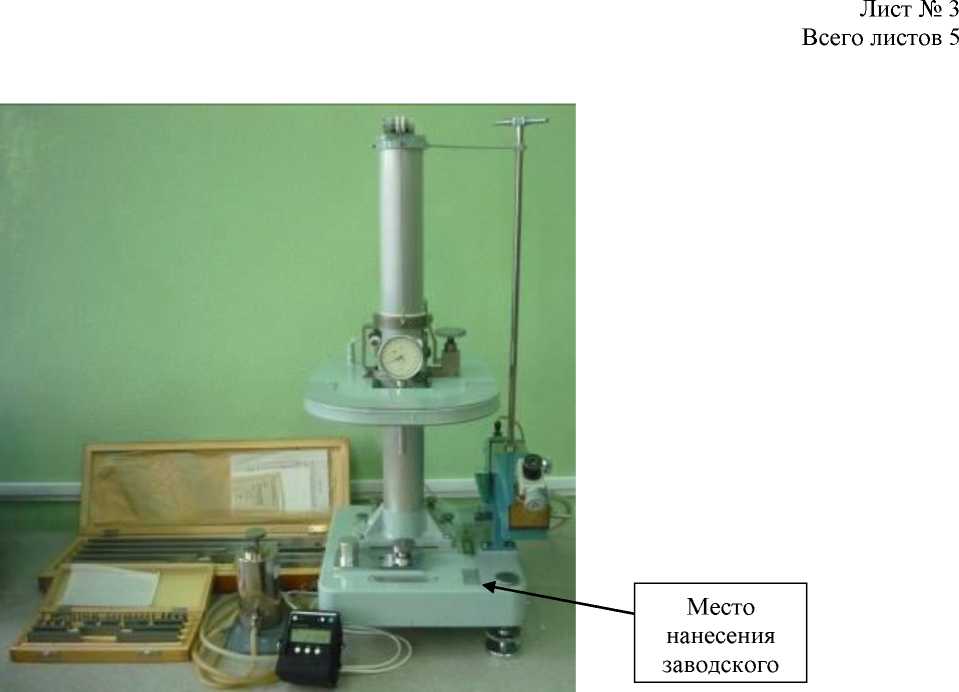

Рисунок 1 - Общий вид микроманометра ПМКМ
Место нанесения заводского

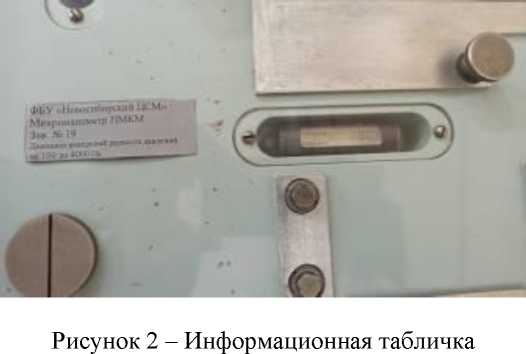

Рисунок 2 - Информационная табличка
Лист № 4 Всего листов 5
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений разности давлений, Па |
от 100 до 4000 |
Пределы допускаемой абсолютной погрешности измерений разности давлений, Па |
±0,2 |
Среднее квадратическое отклонение измерений давления, Па, не более |
0,08 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Рабочая жидкость |
Дистиллированная вода по ГОСТ Р 58144-2018 |
Габаритные размеры, мм, не более | |
- длина |
590 |
- ширина |
400 |
- высота |
800 |
Масса (с упаковкой), кг, не более |
36 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +22 |
- температура рабочей жидкости, °С |
от +18 до +22 |
- относительная влажность воздуха, % |
от 40 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
