Номер по Госреестру СИ: 86173-22
86173-22 Комплекс эталонный
(ЭК КВ6)
Назначение средства измерений:
Комплекс эталонный ЭК КВ6 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид.

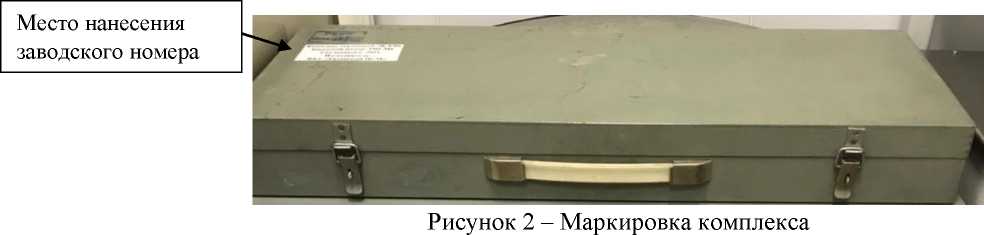

Комплекс эталонный
Рисунок № 2
Общие сведения
Дата публикации - 21.07.2022
Срок свидетельства -
Номер записи - 188158
ID в реестре СИ - 1400876
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1739 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекс эталонный (ЭК КВ6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85512-22 |
Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
86111-22 |
Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86131-22 |
Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86172-22 |
Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86173-22 |
Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86267-22 |
Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86669-22 |
Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87358-22 |
Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
87567-22 07.12.2027 |
Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
4 года |
|
87853-22 |
Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88182-23 |
Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88225-23 07.02.2028 |
Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88344-23 |
Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88433-23 |
Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88560-23 |
Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88740-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89007-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89703-23 |
Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
89707-23 08.08.2028 |
Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
89825-23 |
Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90510-23 |
Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90836-23 |
Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91817-24 |
Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
93373-24 |
Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93693-24 02.11.2029 |
Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93694-24 02.11.2029 |
Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
95421-25 |
Комплекс эталонный, ЭК КВ15 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
95422-25 |
Комплекс эталонный, ЭК КВ11 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплекс эталонный (ЭК КВ6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Комплекс эталонный (ЭК КВ6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации ФХСИ.414117.001РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 2 документа ФХСИ.414117.001РЭ «Комплекс эталонный ЭК КВ6. Руководство по эксплуатации»Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622
ПравообладательФедеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области" (ФБУ "Рязанский ЦСМ")
ИНН 6230004748
Адрес: 390011, Россия, г. Рязань, Старообрядческий проезд, д. 5 Телефон: (4912) 44-55-84
Web сайт: www.rcsm-ryazan.ru
E-mail: asu@rcsm-ryazan.ru
Изготовитель
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области" (ФБУ "Рязанский ЦСМ")ИНН 6230004748
Адрес: 390011, Россия, г. Рязань, Старообрядческий проезд, д. 5 Телефон: (4912) 44-55-84
Web сайт: www.rcsm-ryazan.ru
E-mail: asu@rcsm-ryazan.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области" (ФБУ "Рязанский ЦСМ")ИНН 6230004748
Адрес: 390011, Россия, г. Рязань, Старообрядческий проезд, д. 5 Телефон: (4912) 44-55-84
Web сайт: www.rcsm-ryazan.ru
E-mail: asu@rcsm-ryazan.ru
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного или частотомера электронно-счетного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ6, заводской номер РЦСМ6 и год изготовления 2021 г. приведены в документе ФХСИ.414117.001РЭ «Комплекс эталонный ЭК КВ6. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ6
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Комплекс эталонный, в составе: |
ЭК КВ6 |
1 шт. |
|
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83315-21 |
- |
18 шт. |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Термометр сопротивления платиновый вибропрочный, регистрационный номер 49400-12 |
ПТСВ-2К-1 |
1 шт. |
|
Преобразователь сигналов ТС и ТП прецизионный, регистрационный номер 23245-08 |
ТЕРКОН |
1 шт. |
|
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 |
СТЦ-2М |
3 шт. |
|
Термостат жидкостный |
ВИС-Т-06 |
1 шт. |
|
Вспомогательное оборудование |
- |
1 комп. |
|
Примечания:
| ||

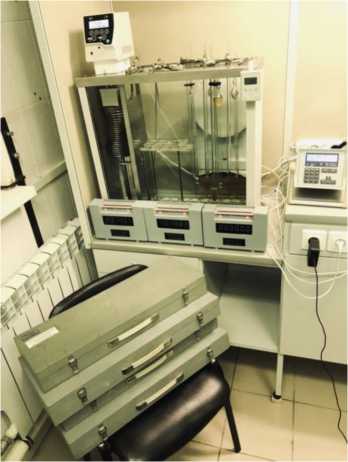

Рисунок 1 - Общий вид комплекса
В таблице 4 представлена комплектность ЭК КВ6
Таблица 4 - Комплектность ЭК КВ6
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный |
ЭК КВ6 |
1 шт. |
|
Комплекс эталонный ЭК КВ 6. Руководство по эксплуатации |
ФХСИ.414117.001РЭ |
1 экз. |
Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 50,00 °С, мм2/с |
от 0,4 до 34000,0 |
|
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2/с |
от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 34000,0 |
|
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 34000,0 мм2/с включ. |
±0,15 ±0,20 ±0,25 |
Таблица 3 - Основные технические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Условия эксплуатации комплекса: | |
|
- температура окружающего воздуха, °С |
от +18 до +22 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В |
от 198 до 242 |
|
Средний срок службы, лет |
24 |
|
Наработка до отказа, ч, не более |
30000 |
