Номер по Госреестру СИ: 89703-23
89703-23 Комплекс эталонный
(ЭК КВ5)
Назначение средства измерений:
Комплекс эталонный ЭК КВ5 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 г. № 2622.
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации ЮРАЖ.414117.002РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ЮРАЖ.414117.002РЭ «Комплекс эталонный ЭК КВ5. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (499) 129-19-11
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Изготовитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-т, д. 31 Адрес места осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: +7 (499) 129-19-11
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (499) 129-19-11
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного или частотомера электронносчетного.
Состав комплекса представлен в таблице 1.
Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ5, заводской номер РМ-01 и год изготовления 2022 г. приведены в документе ЮРАЖ.414117.002РЭ «Комплекс эталонный ЭК КВ5. Руководство по эксплуатации» и на шильдике, расположенном на каждом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ5
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Комплекс эталонный, в составе: |
ЭК КВ5 |
1 шт. |
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83247-21 |
- |
12 шт. |
Продолжение таблицы 1
1 |
2 |
3 |
Термометр сопротивления эталонный, регистрационный номер 19484-09 |
ЭТС, мод. ЭТС-25 |
1 шт. |
Измеритель температуры многоканальный прецизионный, регистрационный номер 19736-11 |
МИТ 8, мод. МИТ 8.15 |
1 шт. |
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 |
СТЦ-2М |
2 шт. |
Термостат жидкостный |
ВИС-Т-06 |
1 шт. |
Вспомогательное оборудование |
- |
1 комп. |
Примечания:
не хуже, чем у термостата, указанного в таблице, при условии, что владелец ЭК КВ5 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ5 как их неотъемлемая часть. |

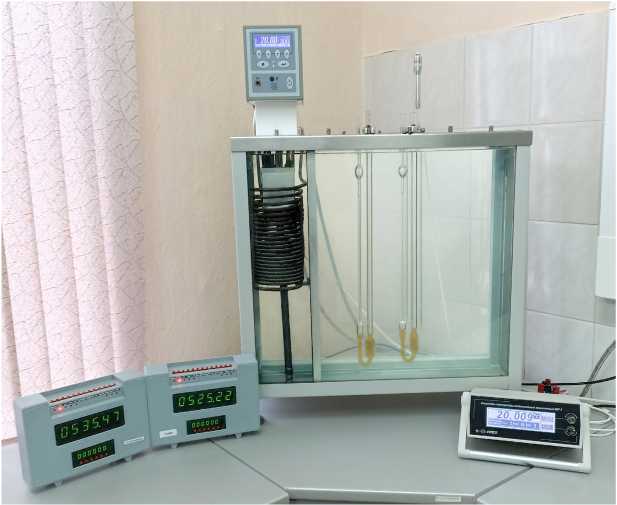

Рисунок 1 - Общий вид комплекса
Место нанесения
заводского номера

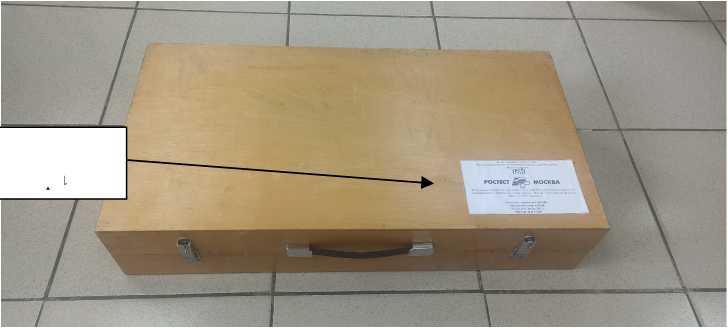

Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики комплекса
Наименование характеристики |
Значение |
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм2/с |
от 0,4 до 3400,0 |
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм2/с |
от 0,4 до 1000,0 включ., св. 1000,0 до 3400,0 |
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 3400,0 мм2/с |
±0,15 ±0,20 |
Таблица 2 - Основные технические характеристики комплекса
Наименование характеристики |
Значение |
Условия эксплуатации комплекса: | |
- температура окружающего воздуха, °С |
от +18 до +22 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В |
от 198 до 242 |
Средний срок службы, лет |
24 |
Наработка до отказа, ч, не менее |
30000 |
