Номер по Госреестру СИ: 93373-24
93373-24 Весы автомобильные
(АТЛАНТ-60)
Назначение средства измерений:
Весы автомобильные АТЛАНТ-60 (далее - весы) предназначены для измерений массы автотранспортных средств и других грузов в режиме статического взвешивания.
Внешний вид.
Весы автомобильные
Рисунок № 1
Внешний вид.
Весы автомобильные
Рисунок № 2
Внешний вид.
Весы автомобильные
Рисунок № 3
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства -
Номер записи - 195180
ID в реестре СИ - 1420261
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2308 от 2024.10.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Весы автомобильные (АТЛАНТ-60)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85512-22 |
Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
86111-22 |
Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86131-22 |
Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86172-22 |
Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86173-22 |
Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86267-22 |
Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86669-22 |
Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87358-22 |
Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
87567-22 07.12.2027 |
Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
4 года |
|
87853-22 |
Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88182-23 |
Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88225-23 07.02.2028 |
Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88344-23 |
Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88433-23 |
Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88560-23 |
Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88740-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89007-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89703-23 |
Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
89707-23 08.08.2028 |
Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
89825-23 |
Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90510-23 |
Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90836-23 |
Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91817-24 |
Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
93373-24 |
Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93693-24 02.11.2029 |
Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93694-24 02.11.2029 |
Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
95421-25 |
Комплекс эталонный, ЭК КВ15 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
95422-25 |
Комплекс эталонный, ЭК КВ11 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Весы автомобильные (АТЛАНТ-60)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Весы автомобильные (АТЛАНТ-60)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимая часть программного обеспечения весов (далее - ПО) аппаратно реализована в применяемом индикаторе.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается нанесением защитной пломбы, предотвращающей доступ к переключателю юстировки (рисунок 3). Изменение ПО через интерфейс пользователя невозможно.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
не присвоено |
|
Номер версии (идентификационный номер) ПО |
U 2.01 |
|
Цифровой идентификатор ПО |
недоступен |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на ГПУ, типографским способом, и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Назначение изделия» документа «Весы автомобильные АТЛАНТ-60».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ) ИНН 5502029980
Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы от датчиков поступают в аналого-цифровой преобразователь, который установлен в весовом индикаторе, где сигналы преобразуются в цифровой код. Результаты взвешивания (значение массы груза) индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, включающего в себя датчики, соединительную коробку, а также индикатор. ГПУ весов комплектуется двумя грузоприемными платформами, каждая из которых установлена на весоизмерительных датчиках, которые смонтированы на фундаменте.
К весам данного типа относятся весы с заводским номером 43, расположенные на территории ООО «Полиом» по адресу: Омская обл., г. Омск, пр-кт. Губкина, д. 30.
В качестве датчиков весоизмерительных в весах применяются датчики весоизмерительные МВ 150-20-С3 (рег. № 44780-10).
В качестве индикатора применяется прибор весоизмерительный МИ ВДА/7Я (рег. № 61378-15).
Маркировочная табличка, установленная на ГПУ, содержит следующие основные данные:
-
- наименование и обозначение типа весов;
-
- наименование изготовителя;
-
- знак утверждения типа;
-
- заводской номер;
-
- класс точности;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значения поверочного интервала (e).

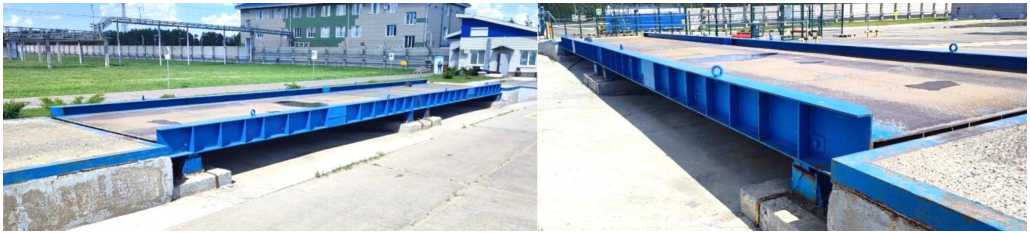

Общий вид ГПУ представлен на рисунке 1.
Рисунок 1- Общий вид ГПУ

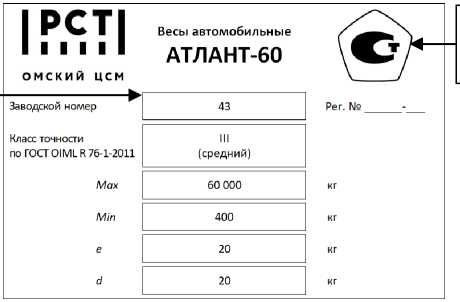

Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Место нанесения
заводского номера
знака утверждения типа
Место нанесения
Р и с уно к 2 - Общий вид маркировочной таблички
с указанием мест нанесения заводского номера и знака утверждения типа

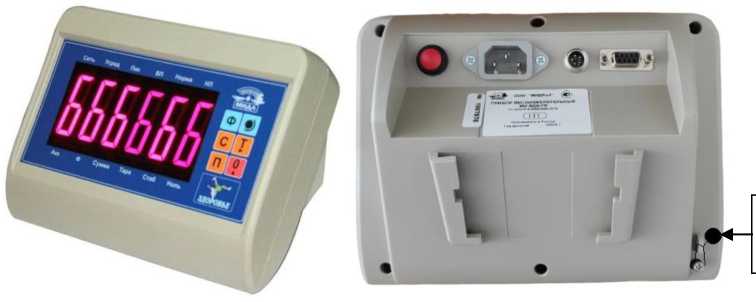

Общий на рисунке 3.
вид индикатора с указанием места нанесения знака поверки представлены
Рисунок
Место нанесения
знака поверки
3 - Общий вид индикатора с указанием места нанесения знака поверки
Т аб ли ца 2 -
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
Ш (средний) |
|
Максимальная нагрузка весов Max, т |
60 |
|
Минимальная нагрузка весов Min, т |
0,4 |
|
Действительная цена деления d, поверочный интервал е, кг |
20 |
|
Число поверочных делений n |
3000 |
|
Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации), кг, для нагрузки:
|
± 10 (± 20) ± 20 (± 40) ± 30 (± 60) |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество весоизмерительных датчиков |
8 |
|
Габаритные размеры ГПУ:
|
16,0 3,1 |
|
Рабочие условия эксплуатации:
|
от -30 до +40 от -10 до +40 80 |
|
Параметры электрического питания от сети переменного тока:
|
от 187 до 242 от 49 до 51 |
Т аб ли ца 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
