Сведения о средстве измерений: 95422-25 Комплекс эталонный

Номер по Госреестру СИ: 95422-25
95422-25 Комплекс эталонный
(ЭК КВ11)

Назначение средства измерений:
Комплекс эталонный ЭК КВ11 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях. Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 1

Внешний вид.
Комплекс эталонный
Рисунок № 1

Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 2

Внешний вид.
Комплекс эталонный
Рисунок № 2

Внешний вид.
Комплекс эталонный
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2025
Срок свидетельства -
Номер записи - 197187
ID в реестре СИ - 1425507
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

V_30 Количество поверок СИ в ФГИС АРШИН по типам и группе СИ

Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.

В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№993 от 2019.04.23 Об организации деятельности технического комитета по стандартизации "Нефтяные топлива и смазочные материалы"

№886 от 2025.05.06 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Комплекс эталонный (ЭК КВ11)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
85512-22	Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
86111-22	Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86131-22	Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86172-22	Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86173-22	Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86267-22	Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
86669-22	Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
87358-22	Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
87567-22 07.12.2027	Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	4 года
87853-22	Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88182-23	Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88225-23 07.02.2028	Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
88344-23	Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88433-23	Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
88560-23	Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
88740-23	Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
89007-23	Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
89703-23	Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
89707-23 08.08.2028	Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
89825-23	Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
90510-23	Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
90836-23	Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
91817-24	Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	2 года
93373-24	Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
93693-24 02.11.2029	Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
93694-24 02.11.2029	Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	1 год
95421-25	Комплекс эталонный, ЭК КВ15 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года
95422-25	Комплекс эталонный, ЭК КВ11 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)	ОТ МП	3 года

MI_20 Модификации типов средств измерений и их количество

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

наименования модификаций в зависимости от типа СИ;
количество СИ каждой из модификаций;
долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Кто поверяет Комплекс эталонный (ЭК КВ11)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	Нет модификации	1		1	0	0	1	1	0

Стоимость поверки Комплекс эталонный (ЭК КВ11)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографическим способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 2 «Использование по назначению ЭК КВ» документа ЛТДВ.414117.001РЭ «Комплекс эталонный ЭК КВ11. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.

Правообладатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)

ИНН 5407108720

Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36

Телефон: (383) 278-20-00

E-mail: csminfo@ncsm.ru

Web сайт: https://www.ncsm.ru/

Изготовитель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)
ИНН 5407108720
Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Телефон: (383) 278-20-00
E-mail: csminfo@ncsm.ru
Web сайт: https://www.ncsm.ru/

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

К настоящему типу относится комплекс эталонный ЭК КВ11 с заводским номером НЦСМ1.

Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостатическую ванну. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного с таймерным выходом.

Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

Таблица 1 - Состав комплекса

Наименование	Обозначение	Количество
Комплекс эталонный, в составе:	ЭК КВ11	1 шт.
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 92535-24	-	16 шт.
Термометр цифровой эталонный, регистрационный номер 40719-15	ТЦЭ-005/М2	1 шт.
Термометр сопротивления платиновый вибропоточный эталонный, регистрационный номер 65421-16	ПТСВ-10-2	1 шт.
Секундомеры электронные, регистрационный номер 44154-20	Интеграл С-01	2 шт.

Продолжение таблицы 1

Наименование	Обозначение	Количество
Термостат жидкостный	ВИС-Т-06	1 шт.
Комплект вспомогательного оборудования, в том числе средство контроля окружающей среды	-	1 комп.
Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления платинового вибропоточного эталонного, термометра цифрового эталонного, секундомеров электронных на аналогичные утвержденных типов с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. 2. Допускается замена термостатических ванн на аналогичные с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть.

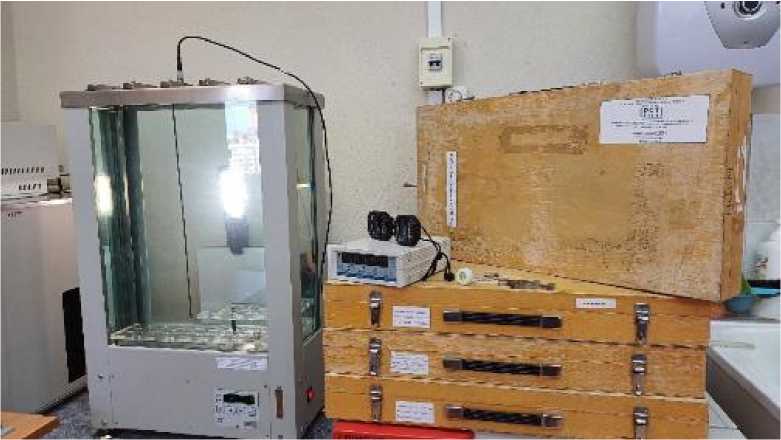

Общий вид комплекса представлен на рисунке 1.

Внешний вид. Комплекс эталонный (ЭК КВ11), http://oei-analitika.ru

Рисунок 1 - Общий вид комплекса

Наименование комплекса, заводской номер и год изготовления приведены в документе ЛТДВ.414117.001РЭ «Комплекс эталонный ЭК КВ11. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2 и 3).

Лист № 3

Всего листов 5

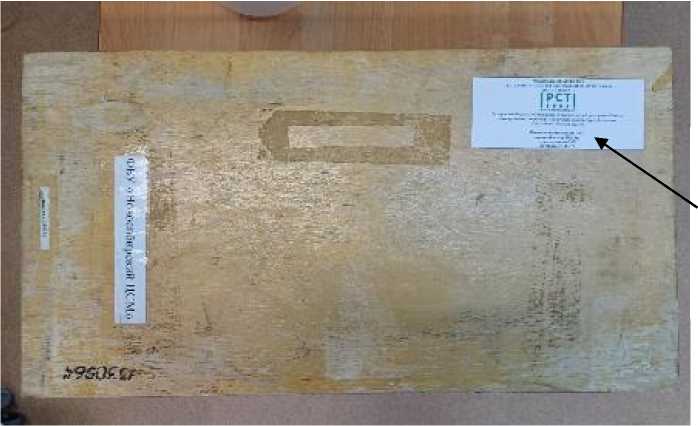

Место нанесения заводского номера и года изготовления

Рисунок 2 - Маркировка комплекса

ф| Д| РАЛЬНОЕ АГЕНСТВО ПО ТЕХНИЧЕСКОМУ PEIУЛИРОВЛНИЮ И МЕТРОЛОГИ!

(ГОССТАНДАРТ)

НОВОСИБИРСКИЙ UCM

Федеральное бюджетное > чрсждснис «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской сбластн-» (ФБУ «Новосибирский ЦСМ»)

Комплекс эталонный ЭК КВН та веете ко* номер НЦСМ1 mi нтготовсэемин 2023 ЛТДВ.4Н117.001 РЭ

Рисунок 3 - Макет шильдика

Нанесение знака поверки на комплекс не предусмотрено. Пломбирование комплекса не предусмотрено.

Таблица 5 - Комплектность комплекса

Наименование

Обозначение

Количество

Комплекс эталонный

ЭК КВ11

1 шт.

Комплекс эталонный ЭК КВ 11.

Руководство по эксплуатации

ЛТДВ.414117.001РЭ

1 экз.

комплекса представлены в таблицах 2, 3 и 4.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм²/с

от 0,4 до 34000,0

Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм²/с

от 0,4 до 1000,0 включ.

св. 1000,0 до 20000,0 включ. св. 20000,0 до 34000,0 включ.

Продолжение таблицы 2

Наименование характеристики	Значение
Границы доверительной относительной погрешности, %, не более:
в поддиапазоне значений кинематической вязкости
от 0,4 до 1000,0 мм²/с включ.	±0,15
св. 1000,0 до 20000,0 мм²/с включ.	±0,20
св. 20000,0 до 34000,0 мм²/с включ.	±0,25

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации комплекса:

- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа

от +18 до +22

от 30 до 80 от 84,0 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Наработка до отказа, ч, не менее	30 000
Средний срок службы, лет	24
