Номер по Госреестру СИ: 87567-22
87567-22 Измерители качества электрической энергии портативные
(ИКЭП)
Назначение средства измерений:
Измерители качества электрической энергии портативные ИКЭП (далее по тексту -измерители) предназначены для измерения действующего значения напряжения сети питания 220 В, частоты напряжения электропитания, коэффициента гармонических составляющих напряжения.
Внешний вид.
Измерители качества электрической энергии портативные
Рисунок № 1
Внешний вид.
Измерители качества электрической энергии портативные
Рисунок № 2
Внешний вид.
Измерители качества электрической энергии портативные
Рисунок № 3
Общие сведения
Дата публикации - 07.12.2022
Срок свидетельства - 07.12.2027
Номер записи - 189538
ID в реестре СИ - 1404238
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИКЭП-02, ИКЭП-01,
Производитель
Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 40
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 1
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Измерители качества электрической энергии портативные (ИКЭП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85512-22 |
Установка акустическая поверочная, УАП-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
86111-22 |
Комплекс эталонный, ЭК КВ7 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86131-22 |
Комплекс эталонный, ЭК КВ9 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86172-22 |
Комплекс эталонный, ЭК КВ10 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86173-22 |
Комплекс эталонный, ЭК КВ6 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86267-22 |
Комплекс эталонный, ЭК КВ8 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
86669-22 |
Манометр грузопоршневой абсолютного давления, СРВ5000-ХА Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87358-22 |
Комплекс эталонный, ЭК КВ4 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
87567-22 07.12.2027 |
Измерители качества электрической энергии портативные, ИКЭП Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
4 года |
|
87853-22 |
Полигон пространственный эталонный Самарский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88182-23 |
Комплекс эталонный, ЭК КВ12 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88225-23 07.02.2028 |
Установки для поверки средств измерений длины, УПСД-А Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88344-23 |
Полигон пространственный эталонный Свердловский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88433-23 |
Базис эталонный линейный Астраханский, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
88560-23 |
Наборы грузов контрольных, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88740-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89007-23 |
Микроманометр, ПМКМ-1 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
89703-23 |
Комплекс эталонный, ЭК КВ5 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
89707-23 08.08.2028 |
Измерители частоты терапевтических аппаратов, ИЧТА-01 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
89825-23 |
Комплекс эталонный, ЭК КВ13 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90510-23 |
Комплекс эталонный, ЭК КВ14 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
3 года |
|
90836-23 |
Установка аудиометрическая поверочная, УАП-2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91817-24 |
Микроманометр, ПМКМ Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
93373-24 |
Весы автомобильные, АТЛАНТ-60 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93693-24 02.11.2029 |
Наборы грузов контрольные, Обозначение отсутствует Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
93694-24 02.11.2029 |
Магазины сопротивлений, МС-Б2 Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) |
ОТ МП |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Кто поверяет Измерители качества электрической энергии портативные (ИКЭП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 33 | 2 | 16 | 17 | 0 | 17 | 10 | 7 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Измерители качества электрической энергии портативные (ИКЭП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
9643 | 6722 |
|
ФБУ Тюменский ЦСМ Тюменская область |
3800 | 6722 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) измерителей по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для обеспечения нормального функционирования измерителей.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию без нарушения пломбировки корпуса.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик измерителей проведено с учетом того, что ПО является неотъемлемой частью измерителей.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
мод. ИКЭП-01 |
мод. ИКЭП-02 | |
|
Идентификационное наименование ПО |
FFT 2048 OLED.bin |
FFT 2048 TFT.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 | |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» в СНРТ.411167.002РЭ, СНРТ.411167.004РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям качества электрической энергии портативным ИКЭПГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 № 1942;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2360;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта от 23 июля 2021 г. № 1436;
СНРТ.411167.001ТУ Измерители качества электрической энергии портативные ИКЭП. Технические условия.
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
ИНН 7203004003
Юридический адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88
Телефон (факс): +7 (3452) 20-62-95; 28-00-84
Web-сайт: https://тцсм.рф
E-mail: mail@csm72.ru
Изготовитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)ИНН 7203004003
Юридический адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88
Адрес места осуществления деятельности: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88
Телефон (факс): +7 (3452) 20-62-95; 28-00-84
Web-сайт: https://тцсм.рф
E-mail: mail@csm72.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)ИНН 6662005668
Адрес: 620075, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
e-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)ИНН 7203004003
Юридический адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88
Телефон (факс): +7 (3452) 20-62-95; 28-00-84
Web-сайт: https://тцсм.рф
E-mail: mail@csm72.ru
Принцип действия измерителей основан на аналого-цифровом преобразовании сигнала напряжения сети и последующей его обработкой с целью определения требуемых параметров. Управление и контроль над режимами работы измерителя выполняет встроенный микроконтроллер. Подключение к исследуемой сети выполняется по средствам кабеля питания измерителя (далее по тексту - внутренний вход), либо путем подключения внешнего измерительного кабеля к разъемам на боковой панели измерителя (далее по тексту - внешний вход). Опционально измеритель оснащается модулем беспроводной передачи данных по технологии Wi-Fi.
Конструктивно измерители выполнены в малогабаритном пластиковом корпусе, на лицевой панели которого расположены графический индикатор и органы управления измерителем. Присоединительные разъемы расположены на левой стороне измерителя.
Измерители изготавливаются в модификациях ИКЭП-01, ИКЭП-02. Модификация ИКЭП-01 оснащена монохромным OLED дисплеем разрешением 128х64 точки, для управления измерителем используются две физические кнопки. Модификация ИКЭП-02 оснащена цветным TFT дисплеем разрешением 320х240 точек с сенсорной панелью, используемой для управления измерителем.
Заводской номер в виде в виде цифрового кода наносится типографским способом методом наклейки на корпус измерителей.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид средств измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
утверждения типа
Место нанесения
заводского номера
заводского номера
Место нанесения знака
Место нанесения

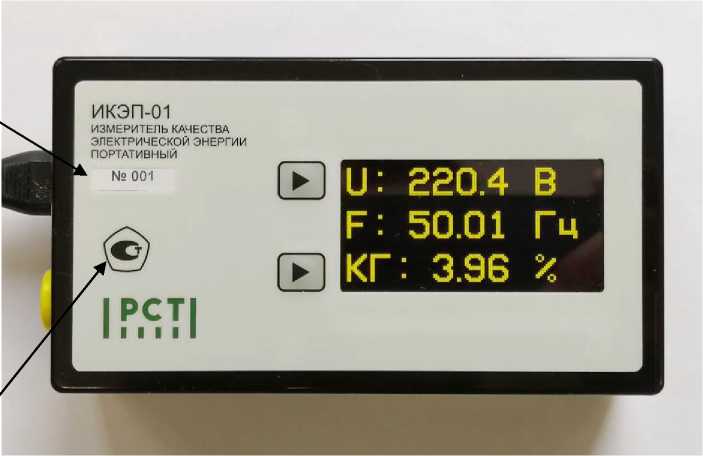

Рисунок 1 - Общий вид измерителя модификации ИКЭП-01
ИКЭП-02
ИЗМЕРИТЕЛЬ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПОРТАТИВНЫЙ
Напряжение
№ 001
Частота:
Суммарный
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид измерителя модификации ИКЭП-02
Место
Место пломбировки
пломбировки

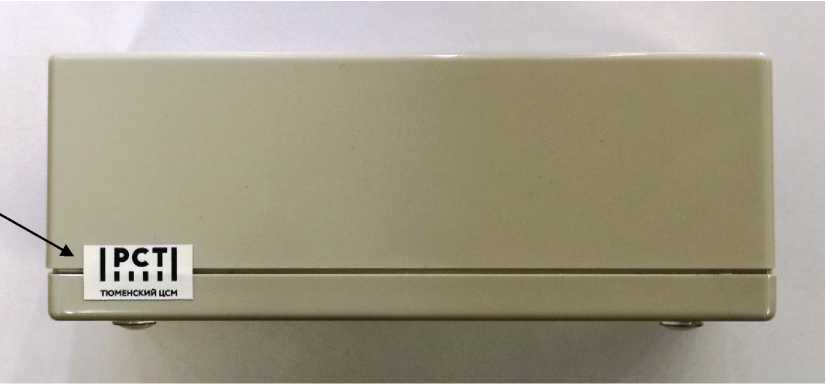

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель качества электрической энергии портативный |
ИКЭП-01 или ИКЭП-02, в соответствии с заказом; |
1 шт. |
|
Кабель питания |
IEC C7 (или аналогичный); |
1 шт. |
|
Стилус |
- |
1 шт. для мод. ИКЭП-02 |
|
Руководство по эксплуатации |
СНРТ.411167.002РЭ для мод. ИКЭП-01; СНРТ.411167.004РЭ для мод. ИКЭП-02; |
1 экз. |
измерителей представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения напряжения переменного тока (внешний вход), В |
от 165 до 275 |
|
Диапазон измерения напряжения переменного тока (внутренний вход), В |
от 198 до 242 |
|
Пределы допускаемой относительной погрешности измерения напряжения, % |
±0,5 |
|
Диапазон измерения частоты напряжения электропитания, Г ц |
от 40 до 60 |
|
Пределы допускаемой абсолютной погрешности измерения частоты напряжения электропитания, Г ц |
±0,01 |
|
Диапазон измерения суммарного коэффициента гармонических составляющих напряжения Ku, % |
от 0,1 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента гармонических составляющих, % |
±(0,03- Ku + 0,1 %) |
|
Диапазон измерения коэффициентов гармонических составляющих напряжения Ku(n)*, % |
от 0,1 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициентов гармонических составляющих, % |
±(0,03- Ku(n) + 0,1 %) |
|
* - где n - номер гармоники: от 2 до 51 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ИКЭП-01 |
ИКЭП-02 | |
|
Тип дисплея |
монохромный OLED, 128х64 точки |
цветной TFT, 320х240 точек |
|
Органы управления |
2 тактовые кнопки |
сенсорная панель |
|
Время выборки, с |
10^T** | |
|
Частота выборок, Г ц |
2 | |
|
Время усреднения в режиме измерения напряжения и частоты, с |
1 | |
|
Время усреднения в режиме измерения коэффициентов гармонических составляющих напряжения, с |
3 | |
|
Напряжение сети питания, В |
от 198 до 242 | |
|
Частота питающей сети, Гц |
от 40 до 60 | |
|
Содержание гармоник в питающей сети, % |
до 30 | |
|
Потребляемая мощность, ВА, не более |
5 | |
|
Габаритные размеры, мм, не более:
|
53 76 139 | |
|
Масса (без кабеля питания), кг, не более |
0,4 | |
|
Условия эксплуатации:
|
от +10 до +35 до 80 от 84 до 106 | |
|
Средний срок службы, лет |
10 | |
|
** - где T - период измеряемого сигнала, с; | ||
