Сведения о средстве измерений: 86172-22 Комплекс эталонный

Номер по Госреестру СИ: 86172-22
86172-22 Комплекс эталонный
(ЭК КВ10)

Назначение средства измерений:
Комплекс эталонный ЭК КВ 10 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях. Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

сертификация программного обеспечения
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс эталонный
Рисунок № 2

Общие сведения

Дата публикации - 18.07.2022
Срок свидетельства -
Номер записи - 188157
ID в реестре СИ - 1400875
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№1739 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Комплекс эталонный (ЭК КВ10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85512-22

Установка акустическая поверочная, УАП-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
86111-22

Комплекс эталонный, ЭК КВ7
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86131-22

Комплекс эталонный, ЭК КВ9
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86172-22

Комплекс эталонный, ЭК КВ10
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86173-22

Комплекс эталонный, ЭК КВ6
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86267-22

Комплекс эталонный, ЭК КВ8
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86669-22

Манометр грузопоршневой абсолютного давления, СРВ5000-ХА
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
87358-22

Комплекс эталонный, ЭК КВ4
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
87567-22
07.12.2027
Измерители качества электрической энергии портативные, ИКЭП
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
4 года
87853-22

Полигон пространственный эталонный Самарский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88182-23

Комплекс эталонный, ЭК КВ12
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88225-23
07.02.2028
Установки для поверки средств измерений длины, УПСД-А
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88344-23

Полигон пространственный эталонный Свердловский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88433-23

Базис эталонный линейный Астраханский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88560-23

Наборы грузов контрольных, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88740-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89007-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89703-23

Комплекс эталонный, ЭК КВ5
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
89707-23
08.08.2028
Измерители частоты терапевтических аппаратов, ИЧТА-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
89825-23

Комплекс эталонный, ЭК КВ13
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90510-23

Комплекс эталонный, ЭК КВ14
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90836-23

Установка аудиометрическая поверочная, УАП-2
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
91817-24

Микроманометр, ПМКМ
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Комплекс эталонный (ЭК КВ10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Комплекс эталонный (ЭК КВ10)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на   титульный   лист руководства по эксплуатации 02570181.436614.001РЭ

    типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в п. 2 документа 02570181.436614.001РЭ «Комплекс эталонный ЭК КВ10. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Иркутской области» (ФБУ «Иркутский ЦСМ»)

    ИНН 3808001762

    Адрес: 664011, Россия, Иркутская область, город Иркутск, улица Чехова, 8 Телефон: (3955) 95-70-39

    Web сайт: www.ircsm.ru

    E-mail: info@csm.irkutsk.ru

    Изготовитель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Иркутской области» (ФБУ «Иркутский ЦСМ»)
    ИНН 3808001762
    Адрес: 664011, Россия, Иркутская область, город Иркутск, улица Чехова, 8 Телефон: (3955) 95-70-39
    Web сайт: www.ircsm.ru
    E-mail: info@csm.irkutsk.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Иркутской области» (ФБУ «Иркутский ЦСМ»)
    ИНН 3808001762
    Адрес: 664011, Россия, Иркутская область, город Иркутск, улица Чехова, 8 Телефон: (3955) 95-70-39
    Web сайт: www.ircsm.ru
    E-mail: info@csm.irkutsk.ru

    Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.

    Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

    Общий вид комплекса представлен на рисунке 1.

    Наименование комплекса - Комплекс эталонный ЭК КВ10, заводской номер О001343095 и год изготовления 2021 г. приведены в документе 02570181.436614.001РЭ «Комплекс эталонный ЭК КВ10. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).

    Знак поверки наносится на свидетельство о поверке (при его оформлении).

    Пломбирование комплекса эталонного не предусмотрено.

    Таблица 1 - Состав ЭК КВ10

    Наименование

    Обозначение

    Количество

    1

    2

    3

    Комплекс эталонный, в составе:

    ЭК КВ10

    1 шт.

    Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 84097-21

    -

    9 шт.

    Секундомеры электронные, регистрационный номер 44154-10

    Интеграл С-01

    4 шт.

    Продолжение таблицы 1

    1

    2

    3

    Термометр цифровой эталонный, регистрационный номер 40719-15

    ТЦЭ-005/М2

    1 шт.

    Термометр сопротивления платиновый вибропрочный эталонный, регистрационный номер 32777-06

    ПТСВ-4-2

    1 шт.

    Термостат жидкостный

    ВИС-Т-06

    1 шт.

    Вспомогательное оборудование

    -

    1 комп.

    Примечания:

    • 1. Допускается замена вискозиметров стеклянных капиллярных эталонных,

    термометра цифрового эталонного,   термометра сопротивления платинового

    вибропрочного эталонного и секундомеров электронных на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ10 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ10 как их неотъемлемая часть.

    • 2. Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанного в таблице, при условии, что владелец ЭК КВ10 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ10 как их неотъемлемая часть.

    Внешний вид. Комплекс эталонный (ЭК КВ10), http://oei-analitika.ru

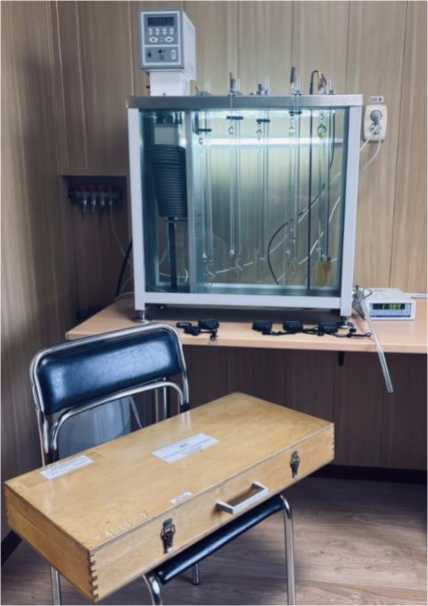

    Рисунок 1 - Общий вид комплекса

    Место нанесения

    заводского номера

    Внешний вид. Комплекс эталонный (ЭК КВ10), http://oei-analitika.ru

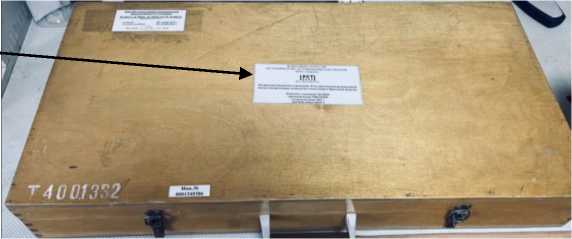

    Рисунок 2 - Маркировка комплекса


    Таблица 4 - Комплектность ЭК КВ 10

    Наименование

    Обозначение

    Количество

    Комплекс эталонный

    ЭК КВ10

    1 шт.

    Комплекс эталонный ЭК КВ 10.

    Руководство по эксплуатации

    02570181.436614.001РЭ

    1 экз.


    Метрологические и основные технические характеристики комплекса представлены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики комплекса

    Наименование характеристики

    Значение

    Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2

    от 0,4 до 10000,0

    Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2

    от 0,4 до 1000,0 включ., св. 1000,0 до 10000,0

    Границы доверительной относительной погрешности, не более, %:

    в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ.

    св. 1000,0 до 10000,0 мм2

    ±0,15

    ±0,20

    Таблица 2 - Основные технические характеристики комплекса

    Наименование характеристики

    Значение

    Условия эксплуатации комплекса:

    - температура окружающего воздуха, °С

    от +18 до +22

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В

    от 198 до 242

    Средний срок службы, лет

    24

    Наработка до отказа, ч, не более

    30000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
