Сведения о средстве измерений: 88344-23 Полигон пространственный эталонный Свердловский

Номер по Госреестру СИ: 88344-23
88344-23 Полигон пространственный эталонный Свердловский
(Обозначение отсутствует)

Назначение средства измерений:
Полигон пространственный эталонный Свердловский (далее - полигон) предназначен для хранения и передачи размера единицы длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам.

сертификация программного обеспечения
Внешний вид. Полигон пространственный эталонный Свердловский, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полигон пространственный эталонный Свердловский
Рисунок № 1
Внешний вид. Полигон пространственный эталонный Свердловский, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полигон пространственный эталонный Свердловский
Рисунок № 2

Общие сведения

Дата публикации - 28.02.2023
Срок свидетельства -
Номер записи - 190326
ID в реестре СИ - 1405995
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№403 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Полигон пространственный эталонный Свердловский (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85512-22

Установка акустическая поверочная, УАП-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
86111-22

Комплекс эталонный, ЭК КВ7
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86131-22

Комплекс эталонный, ЭК КВ9
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86172-22

Комплекс эталонный, ЭК КВ10
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86173-22

Комплекс эталонный, ЭК КВ6
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86267-22

Комплекс эталонный, ЭК КВ8
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86669-22

Манометр грузопоршневой абсолютного давления, СРВ5000-ХА
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
87358-22

Комплекс эталонный, ЭК КВ4
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
87567-22
07.12.2027
Измерители качества электрической энергии портативные, ИКЭП
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
4 года
87853-22

Полигон пространственный эталонный Самарский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88182-23

Комплекс эталонный, ЭК КВ12
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88225-23
07.02.2028
Установки для поверки средств измерений длины, УПСД-А
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88344-23

Полигон пространственный эталонный Свердловский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88433-23

Базис эталонный линейный Астраханский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88560-23

Наборы грузов контрольных, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88740-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89007-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89703-23

Комплекс эталонный, ЭК КВ5
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
89707-23
08.08.2028
Измерители частоты терапевтических аппаратов, ИЧТА-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
89825-23

Комплекс эталонный, ЭК КВ13
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90510-23

Комплекс эталонный, ЭК КВ14
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90836-23

Установка аудиометрическая поверочная, УАП-2
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
91817-24

Микроманометр, ПМКМ
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года

Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Полигон пространственный эталонный Свердловский (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Полигон пространственный эталонный Свердловский (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на опознавательную табличку пункта № 1 методом гравировки и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Свердловский. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 20 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

    ИНН 6662005668

    Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

    Тел: +7 (343) 236-30-15

    E-mail: uraltest@uraltest.ru

    Изготовитель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    ИНН 6662005668
    Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
    Тел: +7 (343) 236-30-15
    E-mail: uraltest@uraltest.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП ВНИИФТРИ
    Телефон (факс): (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    ИНН 6662005668
    Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
    Тел: +7 (343) 236-30-15
    E-mail: uraltest@uraltest.ru

    Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.

    Полигон расположен по адресу Свердловская обл., г Екатеринбург, 17-23 км автодороги Екатеринбург-Серов.

    Полигон включает в себя: линейный базис и сеть геодезических пунктов. Конструктивно полигон состоит из семнадцати пунктов (рисунок 1). Эталонный линейный базис включает в себя четырнадцать пунктов, тринадцать из которых размещены от первого пункта на расстояниях 10, 24, 48, 72, 96, 192, 287, 383, 479, 695, 1511, 2015 и 2711 м. Три отдельных пункта, расположенные по сторонам, образовывают вместе с пунктами эталонного линейного базиса треугольники.

    Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.

    Схема расположения пунктов полигона приведена на рисунке 1. Общий вид пунктов линейного базиса с указанием места нанесения знака утверждения типа приведен на рисунке 2. Общий вид пунктов Среднеуральск, БП № 1369 и База ЦСМ приведены на рисунке 3.

    Пломбирование полигона не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер полигона размещается на пункте № 1 (рисунок 2) линейного базиса в числовом формате в виде наклейки типографским способом.

    Внешний вид. Полигон пространственный эталонный Свердловский (Обозначение отсутствует), http://oei-analitika.ru

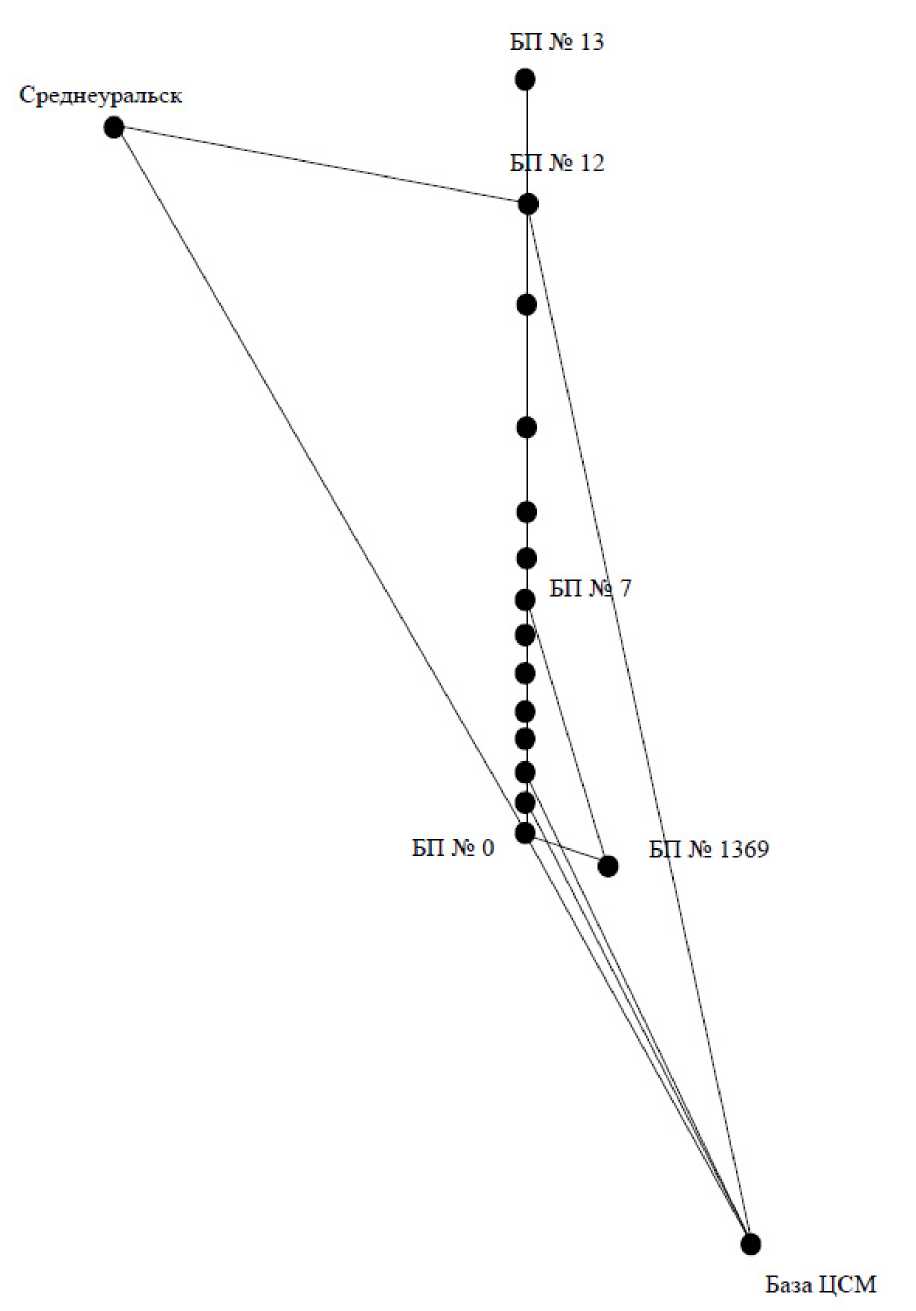

    Рисунок 1 - Схема расположения пунктов полигона

    венный ■ый

    Место размещения заводского номера

    Место нанесения знака утверждения типа

    Рисунок 2 - Общий вид пункта № 1 линейного базиса

    Внешний вид. Полигон пространственный эталонный Свердловский (Обозначение отсутствует), http://oei-analitika.ru

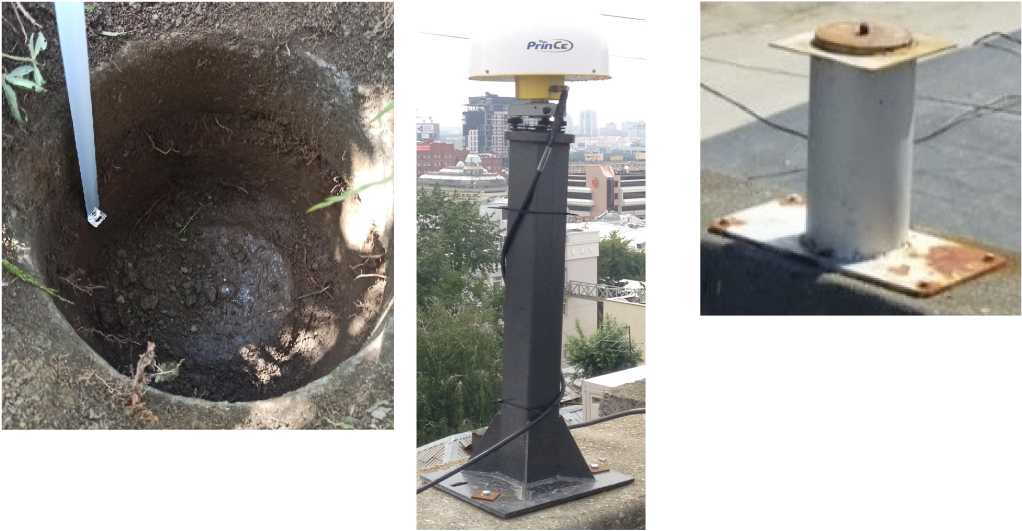

    Рисунок 3 - Общий вид пунктов БП № 1369, База ЦСМ и Среднеуральск


    Таблица 3 - Комплектность полигона

    Наименование

    Обозначение

    Количество

    1 Полигон пространственный эталонный Свердловский, зав. № 4303-01 в составе

    -

    1 шт.

    1.1 Линейный базис

    1 шт.

    1.2 Сеть геодезических пунктов

    1 шт.

    2 Руководство по эксплуатации

    1 экз.

    3 Паспорт

    1 экз.

    4 Методика поверки

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение характеристики

    Номинальные значения длин линий полигона, м

    10, 24, 48, 72, 96, 192, 287, 334, 546, 383, 479, 695, 1511, 2015, 2711, 18833, 13026, 13034, 13054, 14740, 5847, 4569

    Номинальные значения длин линий между пунктами, м БП № 0 - База ЦСМ, База ЦСМ - Среднеуральск, Среднеуральск - БП № 0

    13026, 18833, 5847

    БП № 0 - БП № 1, БП № 1 - База ЦСМ, База ЦСМ - БП № 0

    10, 13034, 13026

    БП № 0 - БП № 2, БП № 2 - База ЦСМ, База ЦСМ - БП № 0 База ЦСМ - Среднеуральск, Среднеуральск - БП № 12, БП № 12

    34, 13054, 13026

    - База ЦСМ

    18833, 4569, 14740

    БП № 0 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 0

    2025, 14740, 13026

    БП № 1369 - БП № 0, БП № 0 - БП № 7, БП № 7 - БП № 1369

    334, 297, 546

    БП № 1 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 1

    2015, 14740, 13034

    БП № 2 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 2

    1991, 14740, 13054

    БП № 1 - БП № 2, БП № 2 - База ЦСМ, База ЦСМ - БП № 1

    24, 13054, 13034

    Номинальные значения длин линий линейного базиса, м

    БП № 1 - БП № 0

    10

    БП № 1 - БП № 2

    24

    БП № 1 - БП № 3

    48

    БП № 1 - БП № 4

    72

    БП № 1 - БП № 5

    96

    БП № 1 - БП № 6

    192

    БП № 1 - БП № 7

    287

    БП № 1 - БП № 8

    383

    БП № 1 - БП № 9

    479

    БП № 1 - БП № 10

    695

    БП № 1 - БП № 11

    1511

    БП № 1 - БП № 12

    2015

    БП № 1 - БП № 13

    2711

    Пределы    абсолютной    допускаемой    погрешности

    воспроизведения длин линий линейного базиса, мм

    ± (1+1^10-6^) 1)

    Пределы    абсолютной    допускаемой    погрешности

    воспроизведения длин линий между пунктами полигона 2), мм

    ± (1+1^10-6^) 1)

    • 1) Здесь и далее L - измеренная длина в миллиметрах

    • 2) Характеристика устанавливается для длин линий между

    пунктами, для которых

    определены номинальные значения

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение характеристики

    Рабочие условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа

    от -20 до +40

    98

    от 85 до 105


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
