Сведения о средстве измерений: 95421-25 Комплекс эталонный

Номер по Госреестру СИ: 95421-25
95421-25 Комплекс эталонный
(ЭК КВ15)

Назначение средства измерений:
Комплекс эталонный ЭК КВ15 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях. Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

сертификация программного обеспечения
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс эталонный
Рисунок № 2
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплекс эталонный
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2025
Срок свидетельства -
Номер записи - 197186
ID в реестре СИ - 1425506
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№886 от 2025.05.06 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Комплекс эталонный (ЭК КВ15)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85512-22

Установка акустическая поверочная, УАП-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
86111-22

Комплекс эталонный, ЭК КВ7
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86131-22

Комплекс эталонный, ЭК КВ9
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86172-22

Комплекс эталонный, ЭК КВ10
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86173-22

Комплекс эталонный, ЭК КВ6
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86267-22

Комплекс эталонный, ЭК КВ8
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86669-22

Манометр грузопоршневой абсолютного давления, СРВ5000-ХА
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
87358-22

Комплекс эталонный, ЭК КВ4
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
87567-22
07.12.2027
Измерители качества электрической энергии портативные, ИКЭП
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
4 года
87853-22

Полигон пространственный эталонный Самарский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88182-23

Комплекс эталонный, ЭК КВ12
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88225-23
07.02.2028
Установки для поверки средств измерений длины, УПСД-А
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88344-23

Полигон пространственный эталонный Свердловский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88433-23

Базис эталонный линейный Астраханский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88560-23

Наборы грузов контрольных, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88740-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89007-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89703-23

Комплекс эталонный, ЭК КВ5
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
89707-23
08.08.2028
Измерители частоты терапевтических аппаратов, ИЧТА-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
89825-23

Комплекс эталонный, ЭК КВ13
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90510-23

Комплекс эталонный, ЭК КВ14
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90836-23

Установка аудиометрическая поверочная, УАП-2
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
91817-24

Микроманометр, ПМКМ
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
93373-24

Весы автомобильные, АТЛАНТ-60
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
93693-24
02.11.2029
Наборы грузов контрольные, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
93694-24
02.11.2029
Магазины сопротивлений, МС-Б2
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
95421-25

Комплекс эталонный, ЭК КВ15
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
95422-25

Комплекс эталонный, ЭК КВ11
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Комплекс эталонный (ЭК КВ15)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Комплекс эталонный (ЭК КВ15)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 2 «Использование по назначению» документа СНРТ.414117.001РЭ «Комплекс эталонный ЭК КВ15. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург») ИНН 7809018702

    Юридический адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1, лит. А Телефон: (812) 244-62-27, 244-12-71, 244-62-28

    Факс: (812) 244-10-04

    E-mail: letter@rustest.spb.ru

    Web сайт: www.rustest.spb.ru

    Изготовитель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург») ИНН 7809018702
    Адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1, лит. А
    Телефон: (812) 244-62-27, 244-12-71, 244-62-28
    Факс: (812) 244-10-04
    E-mail: letter@rustest.spb.ru
    Web сайт: www.rustest.spb.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург») ИНН 7809018702
    Юридический адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1, лит. А Телефон: (812) 244-62-27, 244-12-71, 244-62-28
    Факс: (812) 244-10-04
    E-mail: letter@rustest.spb.ru
    Web сайт: www.rustest.spb.ru

    К настоящему типу относится Комплекс эталонный ЭК КВ15 с заводским номером 15.

    Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостатическую ванну. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного с таймерным выходом.

    Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

    Таблица 1 - Состав комплекса

    Наименование

    Обозначение

    Количество

    Комплекс эталонный, в составе:

    ЭК КВ15

    1 шт.

    Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 92777-24

    -

    9 шт.

    Секундомеры электронные с таймерным выходом, регистрационный номер 12112-90

    СТЦ-2

    4 шт.

    Измеритель температуры двухканальный прецизионный, регистрационный номер 46432-11

    МИТ 2.05М

    1 шт.

    Термометр сопротивления платиновый эталонный, регистрационный номер 11804-99

    ПТС-10М

    1 шт.

    Продолжение таблицы 1

    Наименование

    Обозначение

    Количество

    Термостат жидкостный

    ВИС-Т-06

    1 шт.

    Комплект вспомогательного оборудования, в том числе средство контроля окружающей среды

    1 комп.

    Примечания:

    • 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления платинового эталонного, измерителя температуры двухканального, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс, как их неотъемлемая часть.

    • 2. Допускается замена термостатической ванны на аналогичную с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс, как их неотъемлемая часть.

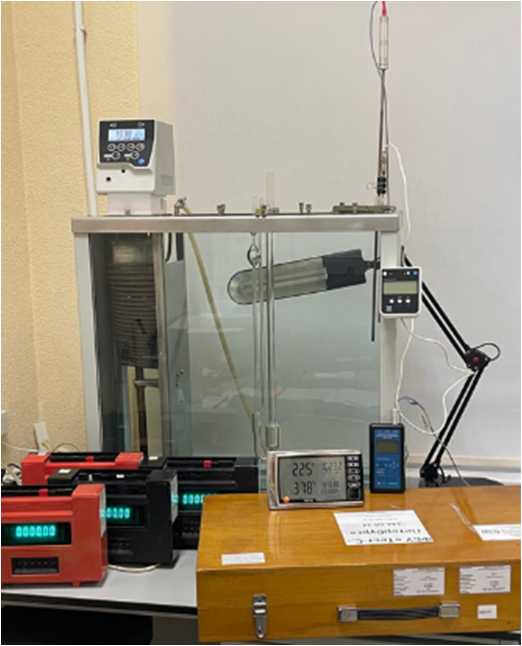

    Общий вид комплекса представлен на рисунке 1.

    Внешний вид. Комплекс эталонный (ЭК КВ15), http://oei-analitika.ru

    Рисунок 1 - Общий вид комплекса

    Наименование комплекса, заводской номер и год изготовления приведены в документе СНРТ.414117.001РЭ «Комплекс эталонный ЭК КВ15. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2 и 3).

    —J —

    -4—

    Внешний вид. Комплекс эталонный (ЭК КВ15), http://oei-analitika.ru

    Место

    нанесения

    заводского

    изготовления

    номера и года

    _   ■ —‘ -J* —31

    =~

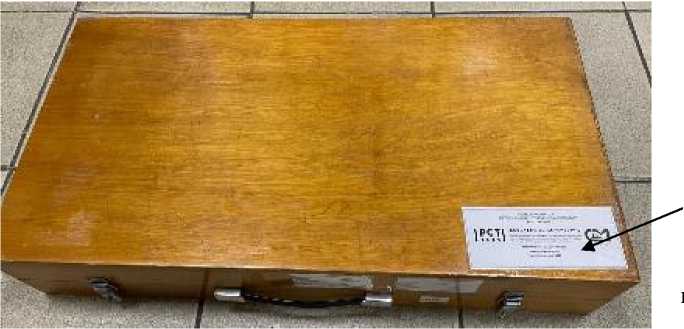

    Рисунок 2 - Маркировка комплекса

    Внешний вид. Комплекс эталонный (ЭК КВ15), http://oei-analitika.ru

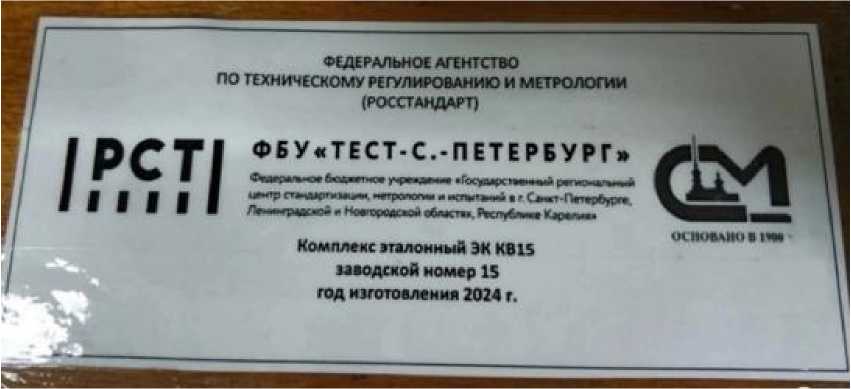

    Рисунок 3 - Макет шильдика

    Нанесение знака поверки на комплекс не предусмотрено. Пломбирование комплекса не предусмотрено.


    Таблица 5 - Комплектность комплекса

    Наименование

    Обозначение

    Количество

    Комплекс эталонный

    ЭК КВ15

    1 шт.

    Комплекс эталонный ЭК КВ 15.

    Руководство по эксплуатации

    СНРТ.414117.001РЭ

    1 экз.


    комплекса представлены в таблицах 2, 3 и 4.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 40,00 °С, мм2

    от 0,4 до 34000,0

    Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 40,00 °С, мм2

    от 0,4 до 1000,0 включ.

    св. 1000,0 до 20000,0 включ. св. 20000,0 до 34000,0 включ.

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Границы доверительной относительной погрешности, %, не более:

    в поддиапазоне значений кинематической вязкости

    от 0,4 до 1000,0 мм2/с включ.

    ±0,15

    св. 1000,0 до 20000,0 мм2/с включ.

    ±0,20

    св. 20000,0 до 34000,0 мм2/с включ.

    ±0,25

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации комплекса:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +18 до +22

    от 30 до 80 от 84,0 до 106,7

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Наработка до отказа, ч, не менее

    30 000

    Средний срок службы, лет

    24
