Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 382764
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 2917 от 18.11.2022

2022 год
месяц November

7968 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2917 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал менаду поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

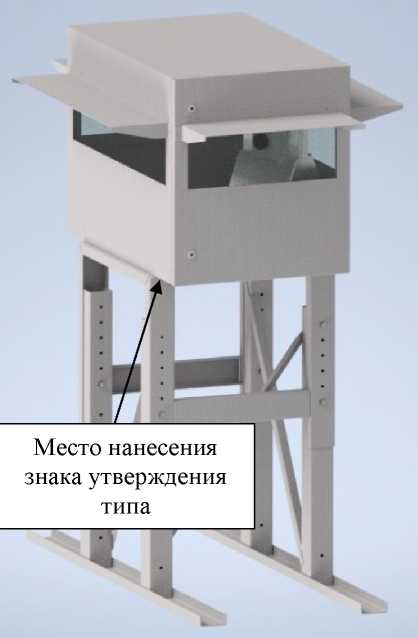

Устройства роботизированные мониторинга координат

поток

87351-22

2021004

Общество с ограниченной ответственностью «Г азэнерго-экспертиза»

(ООО

«Г азэнерго-экспертиза»), г. Санкт-Петербург

Общество с ограниченной ответственностью «Г азэнерго-экспертиза»

(ООО

«Г азэнерго-экспертиза»), г. Санкт-Петербург

ОС

МП 203-48-2021

1 ГОД

Общество с ограниченной ответственностью

«Г азэнергоэкспертиза» (ООО «Г азэнергоэкспертиза»),

г. Санкт-Петербург

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»), г. Москва

21.03.2022

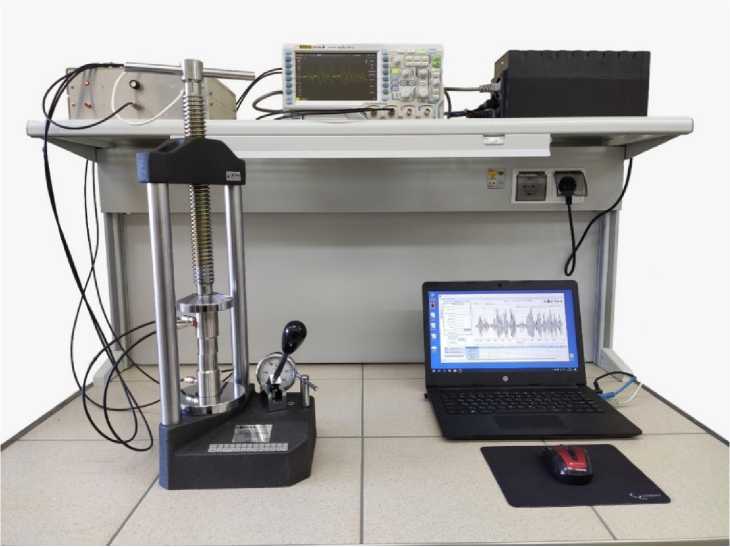

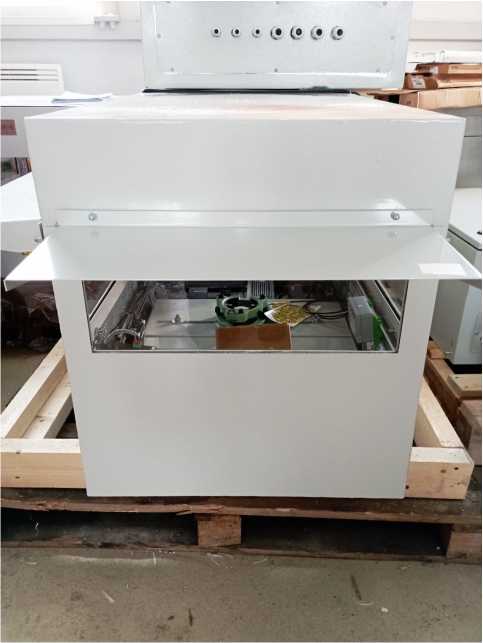

Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях

СМП-УЗ

87352-22

КТ. 1049, КТ. 1103

Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»), Московская обл., г. Мытищи

ОС

МП 105-251-2021

1 ГОД

Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»), Московская обл., г. Мытищи

Уральский научно-исследовательский институт метрологии -филиал Федеральное государственное унитарное предприятие

25.04.2022

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менде-леева»),

г. Екатеринбург

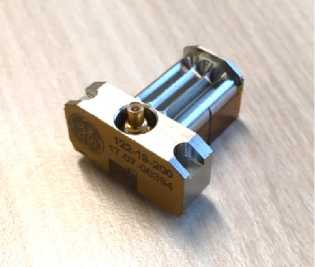

Датчики вибрации

ИВД-5

87353-22

ИВ Д-5 А зав. № 1438999; ИВД-5С зав. №№ 1439000, 1439001, 1439005;

ИВ Д-5 У зав. № 1439002; ИВД-5Ц зав. № 1439003;

ИВД-5Ц зав. № 1439004

Общество с ограниченной ответственностью «Про-софт-Системы» (ООО «Про-софт-Системы»), г. Екатеринбург

РФ

МП 204/3-

15-2021

2 года

Общество с ограниченной ответственностью «Про-софт-Системы» (ООО «Про-софт-Системы»), г. Екатеринбург

14.07.2022

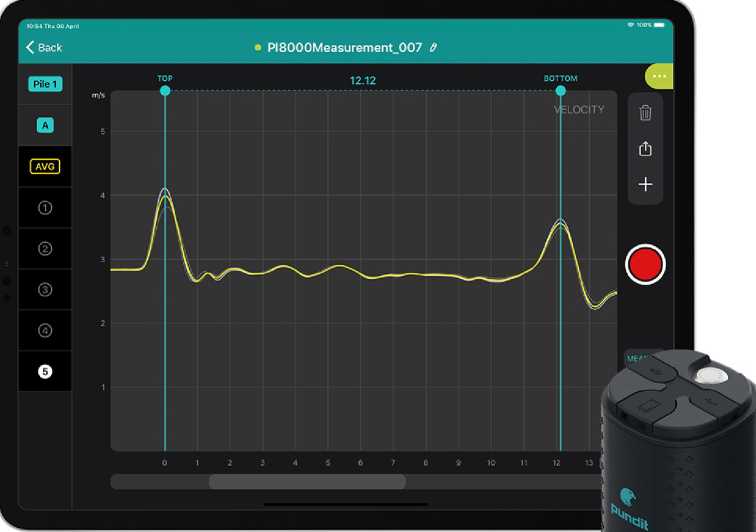

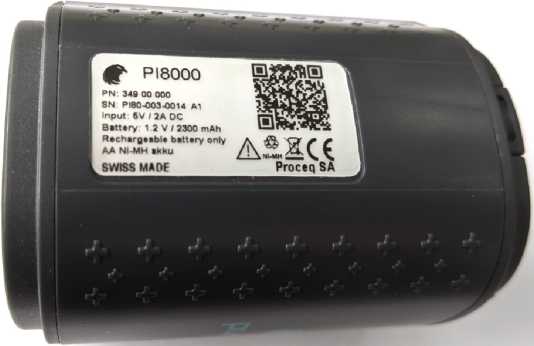

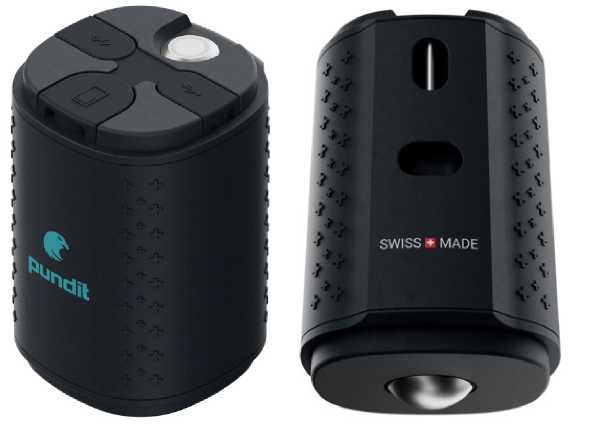

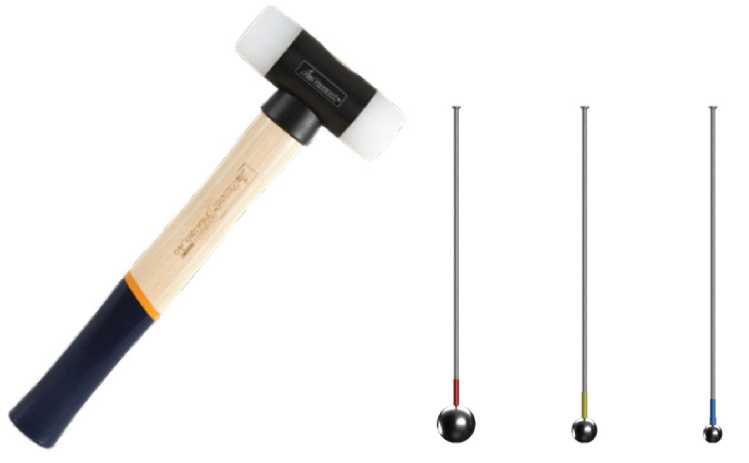

Приборы для контроля свай

Pundit PI8000

87354-22

PI80-003-0011,

PI80-003-0014

Компания «Proceq SA», Швейцария

ОС

МП

014.Д4-22

1 год

Общество с ограниченной ответственностью «Просек Рус» (ООО «Просек Рус»), г. Санкт-Петербург

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптикофизических измерений» (ФГУП «ВНИИОФИ»), г. Москва

05.05.2022

Модуль анализа поверхности кри-

KLA-Tencor

Р-17

87355-22

7092007

KLA-Tencor, Китай

ОС

МП 203-30-2022

2 года

Федеральное государственное бюджетное

08.08.2022

сталлов и пластин -стилусный профилометр

учреждение науки институт нанотехнологий микроэлектроники российской академии наук (ИНМЭ РАН), г. Москва

учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»), г. Москва

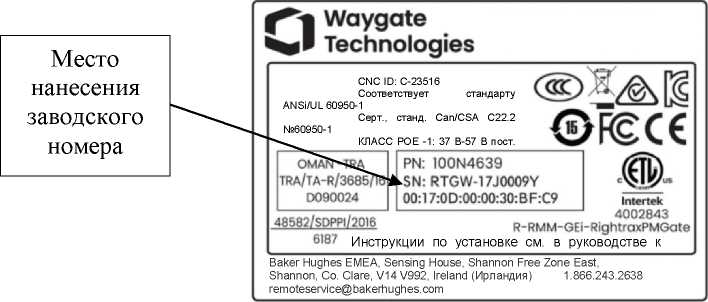

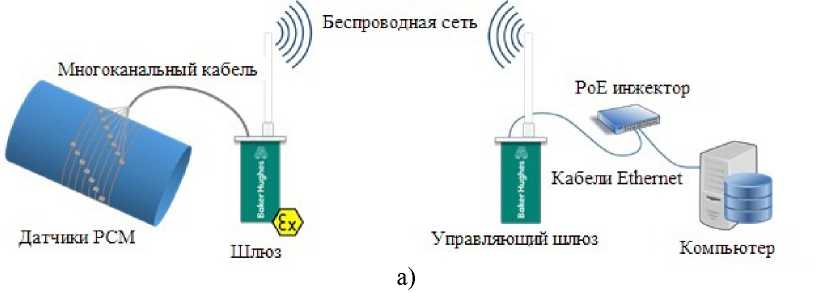

Системы измерения толщины

РСМ

87356-22

Зав. № PMGW-2016-0007 в составе: управляющий шлюз зав. № PMGW-2016-0007; шлюз зав. № RT-1810-OJUP, датчики РСМ зав. №№ 16-40-00227, 16-40-00238, 17-07-00384

Baker Hughes ЕМЕА Unlimited Company, Ирландия

ос

МП 108-261-2021

1 год

Акционерное общество «Бейкер Хьюз» (АО «Бейкер Хьюз»), г. Москва

Уральский научно-исследовательский институт метрологии -филиал Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УнНИМ -филиал ФГУП «ВНИИМ им. Д.И.Менде-леева»), г. Екатеринбург

25.08.2022

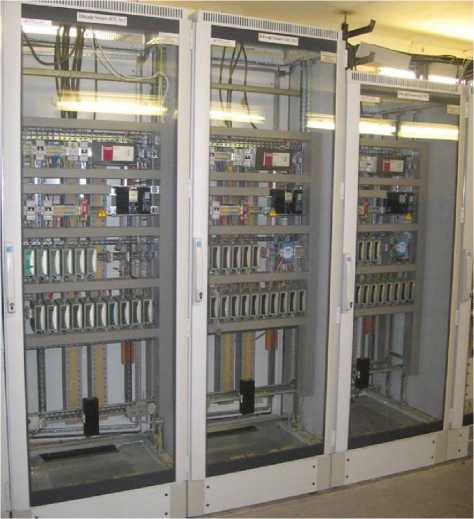

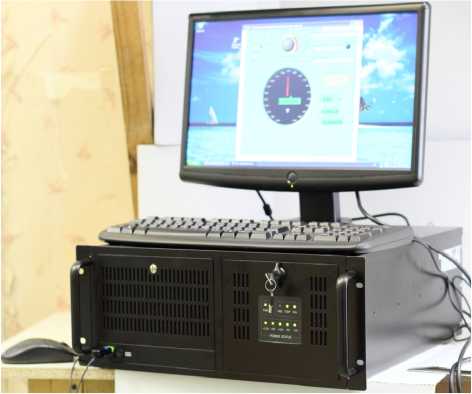

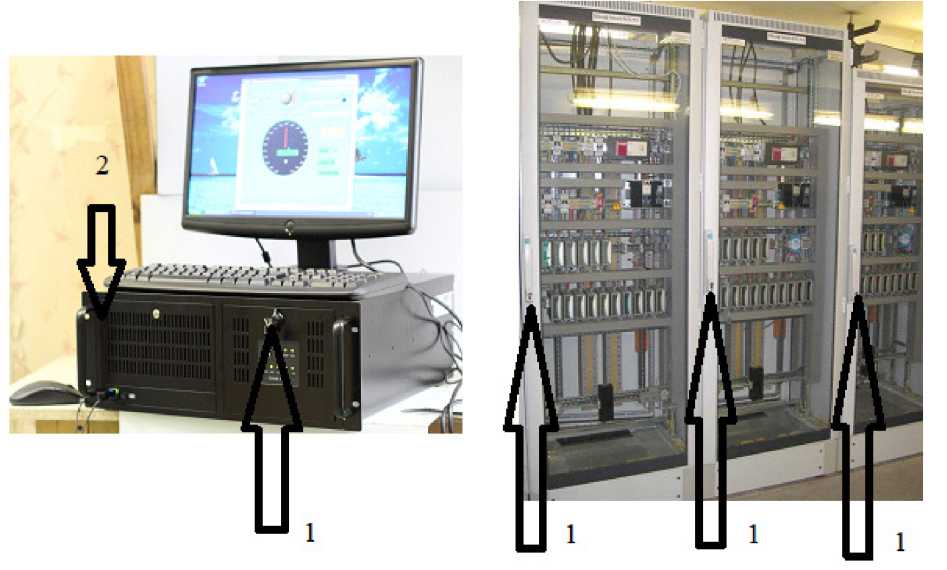

Комплексы программнотехнические

«ЛИУС-

03»

87357-22

100

Общество с ограниченной ответственностью «Научно-производственное объединение «Автоматизация систем производственного

ОС

МП.

28.99.39-002-12971163

4 года

Федеральное бюджетное учреждение «Г осударствен-ный региональный центр стандартизации, метрологии и испытаний в Республике Та-

09.09.2022

контроля» (ООО «НПО «АСПК»), г. Казань

тарстан» (ФБУ «ЦСМ Татарстан»), г. Казань

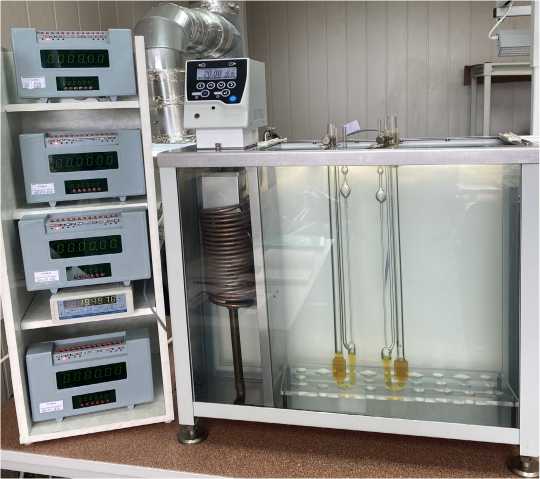

Комплекс эталонный

ЭККВ4

87358-22

РМ-448

Федеральное бюджетное учреждение «Г осудар-ственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»), г. Москва

Федеральное бюджетное учреждение «Г осу дарственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»), г. Москва

ОС

МП 2302-0007-2022

3 года

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им.

Д.И.Менделеева » (ФГУП «ВНИИМ им.

Д.И.Менделе ева»),

г. Санкт-Петербург

26.09.2022

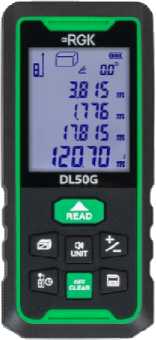

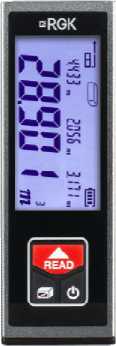

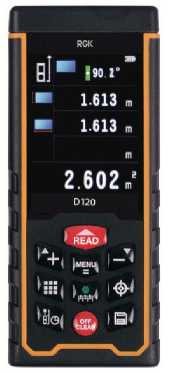

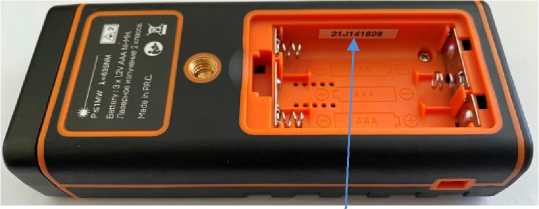

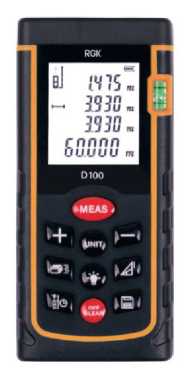

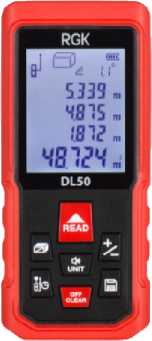

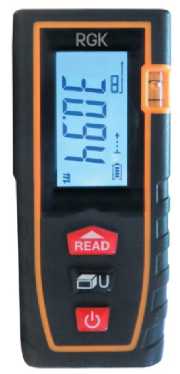

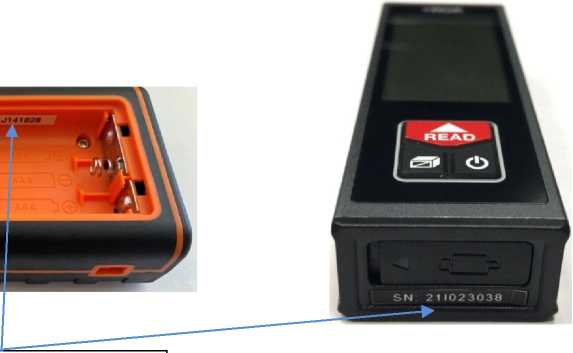

Дальномеры лазерные

RGK

87359-22

зав. №№ 21J097751, 21J097817 (модификации RGK DL100); зав. №№ 21Л42000, 21Л41737 (модификации RGK D120); зав. №№ 21L076141, 21L075989(модификации RGK DL100G); зав. №№ 211022828, 211022847 (модификации RGK D40); зав. №№ 21L061381, 21L061491(моди-

Dongguan Sndway Electronic Со., Ltd., Китай

ОС

651-22-024 МП

1 год

Общество с ограниченной ответственностью «РУС-ГЕОКОМ» (ООО «РУС-ГЕОКОМ»), г. Москва

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»), р.п. Менделее-во, г. Солнечногорск

26.07.2022

фикации RGK D50); зав. №№ 21J0965551, 21J096573 (модификации RGK D100)

10.

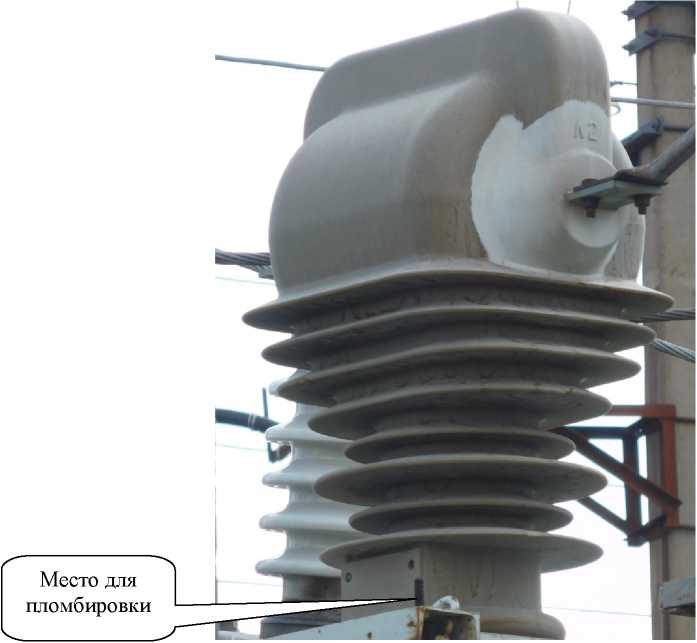

Трансформаторы тока

ТОЛ-35

Ш-П

УХЛ1

87360-22

180, 181, 209,105,116, 154, 113, 125, 115, 166, 232, 103, 187, 170

Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»), г. Екатеринбург (изготовлены в 2010 г.)

Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»), г. Екатеринбург

ос

гост

8.217-2003

8 лет

Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз»), г. Самара

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»), г. Новосибирск

22.08.2022

11.

Система автоматизированная коммерческого учета тепловой энергии Зауральской ТЭЦ ООО "БГК"

Обозначение отсутствует

87361-22

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

ОС

МП-436-

RA.RU.310

556-2022

4 года

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

29.08.2022

ний» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»), г. Новосибирск

12.

Система автоматизированная коммерческого учета тепловой энергии Ново-Стерлита-макской ТЭЦ - производственной площадки Стерлитамакской ТЭЦ ООО "ВТК"

Обозначение отсутствует

87362-22

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

ос

МП-43 9-

RA.RU.310

556-2022

4 года

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

29.08.2022

13.

Система автоматизированная коммерческого учета тепловой энергии Приуфим-ской ТЭЦ ООО "ВТК"

Обозначение отсутствует

87363-22

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

ОС

МП-43 8-

RA.RU.310

556-2022

4 года

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

29.08.2022

Сибирский филиал ФГУП «ВНИИФТРИ»), г. Новосибирск

14.

Система автоматизированная коммерческого учета тепловой энергии Салаватской ТЭЦ ООО "БГК"

Обозначение отсутствует

87364-22

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

ос

МП-441-

RA.RU.310

556-2022

4 года

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

29.08.2022

15.

Система автоматизированная коммерческого учета тепловой энергии Карманов-ской ГРЭС ООО "БГК"

Обозначение отсутствует

87365-22

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

ОС

МП-437-

RA.RU.310

556-2022

4 года

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»), г. Уфа

29.08.2022

лиал ФГУП «ВНИИФТРИ»), г. Новосибирск

16.

Устройство весоизмерительное

УВ-3500

87366-22

RU16-0509

Общество с ограниченной ответственностью «Кама» (ООО «Кама»), Пермский край, г. Краснокамск

ОС

РТ-МП-315-444-2022

1 ГОД

Общество с ограниченной ответственностью «Кама» (ООО «Кама»), Пермский край, г. Краснокамск

Федеральное бюджетное учреждение «Г осударствен-ный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»), г. Москва

30.08.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» ноября 2022 г. № 2917

Лист № 1

Всего листов 4

Регистрационный № 87366-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройство весоизмерительное УВ-3500

Назначение средства измерений

Устройство весоизмерительное УВ-3500 (далее - устройство) предназначено для измерений массы.

Описание средства измерений

Конструктивно устройство состоит из рамы, грузоприемного устройства в виде ленты -транспортера, четырех весоизмерительных тензорезисторных датчиков RLC 2000 С3 (регистрационный номер в Федеральном информационном фонде обеспечения единства измерений 55378-13) (далее - тензодатчик), соединительной коробки и весового терминала IND331.

Принцип действия устройства основан на преобразовании деформации упругих элементов тензодатчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя (АЦП), и измеренное значение массы выводится на дисплей терминала.

Устройство имеет следующие функции:

- первоначальная установка нуля;
- полуавтоматическая установка нуля;
- слежение за нулем;

К устройствам данного типа относится устройство с заводским номером RU16-0509.

Заводской номер, идентифицирующий устройство, наносится на табличку в виде буквенно-цифрового обозначения.

К данному типу средства измерений относится устройство весоизмерительное УВ-3500 с заводским номером RU16-0509.

Знак поверки наносится на корпус устройства в виде оттиска поверительного клейма на свинцовую или пластиковую пломбу.

Заводской номер, идентифицирующий устройство, нанесен на маркировочной табличке в виде цифрового обозначения, состоящего из заглавных букв латинского алфавита и арабских цифр.

Общий вид средства измерений представлен на рисунке 1.

Место нанесения пломбы со знаком поверки приведено на рисунке 2.

Схема пломбировки весоизмерительного устройства от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 3.

Приказ Росстандарта №2917 от 18.11.2022, https://oei-analitika.ru

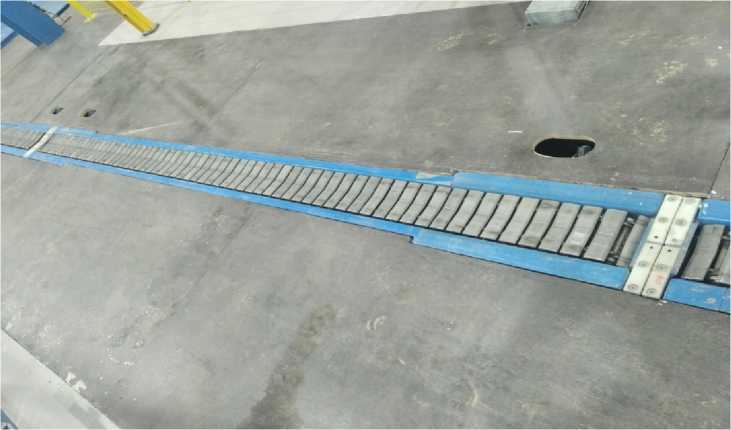

Рисунок 1 - Общий вид устройства

ОО «КАМА»

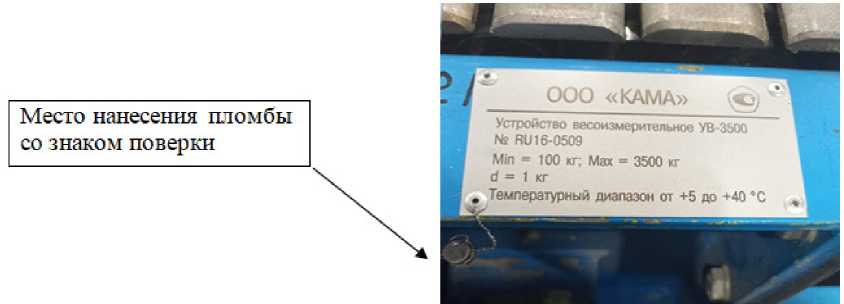

Место нанесения пломбы со знаком поверкн

Рисунок 2 - Общий вид маркировочной таблички и место нанесения пломбы со знаком поверки в виде оттиска поверительного клейма

Устройство весоизмерительное УВ-3500 Ns RU16-0509

Min ■ 100 «г; Мах “ 3500 кг

d = 1 кг

Температурный диапазон от +5 до +40 ’С

. '' <
	■ >

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения пломбы со знаком поверки в виде оттиска поверительного клейма

Программное обеспечение

Программное обеспечение (далее - ПО) устройства является встроенным.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Лист № 3 Всего листов 4 Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса терминала.

Метрологические характеристики устройства нормированы с учетом встроенного ПО. Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	2.09
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Максимальная нагрузка, Max, кг	3500
Минимальная нагрузка, Min, кг	100
Действительная цена деления шкалы (d), кг	1
Поверочный интервал (e), кг	1
Пределы допускаемой абсолютной погрешности (mpe) при поверке в
интервалах измерений, кг
- от 100 до 500 кг включ.	±0,5
- св. 500 до 2000 кг включ.	±1,0
- св. 2000 до 3500 кг	±1,5
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному
значению пределов допускаемой абсолютной погрешности при поверке.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания
- напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Гц	от 49 до 51
Габаритные размеры, мм, не более
- ширина	1200
- длина	4270
- высота	830
Условия эксплуатации:
- температура окружающей среды, °С	от +5 до +40
- относительная влажность, %	от 30 до 80

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе устройства, в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство весоизмерительное	УВ-3500	1 шт.
Руководство по эксплуатации. Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».

Правообладатель

Общество с ограниченной ответственностью «Кама»

(ООО «Кама»)

ИНН 5916031750

Адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11

Телефон/факс:+7 (342) 270-00-21

E-mail: info@cbk-kama.ru

Изготовитель

Общество с ограниченной ответственностью «Кама»

(ООО «Кама»)

ИНН 5916031750

Адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11

Телефон/факс:+7 (342) 270-00-21

E-mail: info@cbk-kama.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7(495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA RU.310639.

Лист № 1

Всего листов 5

Регистрационный № 87351-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства роботизированные мониторинга координат ПОТОК 1

Назначение средства измерений

Устройства роботизированные мониторинга координат ПОТОК 1 (далее - устройства) являются стационарными измерительными устройствами, предназначенными для измерения трех координат объектов мониторинга по заданному графику опроса.

Описание средства измерений

Принцип действия устройств основан на поочередном измерении координат определенного числа контрольных точек объекта мониторинга и последующем расчете перемещений контрольных точек, их отклонения и расположения в соответствующей системе координат. Измерение координат точек выполняется с помощью уголкового отражателя в сферическом корпусе.

Конструктивно устройство представляет собой металлический шкаф с открывающейся боковой дверцей. Все стенки и дверца шкафа могут быть оборудованы прозрачным окном, общее количество окон может отличаться в зависимости от модификации. Внутри шкафа располагается измерительная и вспомогательная аппаратура. Вывод кабелей из шкафа производится через герметичные кабельные муфты, расположенные на донышке шкафа.

Измерительная аппаратура имеет две ортогональные оси вращения, каждая из которых оснащена датчиком угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов, осуществляющих наведение устройства на уголковый отражатель и слежение за ним. Для определения дистанции до уголкового отражателя используется абсолютный светодальномер.

Устройство ПОТОК 1 может выпускаться в базовом и взрывозащищённом исполнении, а также с разным количеством окон: 1, 2 или 4 штуки.

Измерения производятся в ручном и автоматическом (ЧПУ) режимах.

Лазерное излучение соответствует классу 2 по ГОСТ 31581-2012.

Заводской (серийный) номер устройства имеет цифирное обозначение и нанесен на шкаф устройства в виде маркировочной таблички типографским способом. Общий вид маркировочной таблички представлен на рисунке 1. Опломбирование от несанкционированного доступа не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Общий вид устройства представлен на рисунке 2.

Рисунок 1 - Общий вид маркировочной таблички.

шм

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид устройств роботизированных мониторинга координат ПОТОК 1.

Программное обеспечение

Устройства оснащены универсальным программным обеспечением (далее - ПО) Leica Captivate, Leica GeoMoS и Управление РУМК ПОТОК 1.

Leica Captivate - программное обеспечение, позволяющее управлять измерительным блоком, выполнять подключение к персональному компьютеру, передавать данные, создавать графические и текстовые отчеты по результатам измерений.

Leica GeoMoS и Управление РУМК ПОТОК 1 - аналогичное по применению Leica Captivate.

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО Leica Captivate, Leica GeoMoS и Управление РУМК ПОТОК 1 являются USB-ключ-заглушки.

Защита программного обеспечения устройства соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в Таблице 1.

Таблица 1 — Идентификационные данные программного обеспечения

Наименование

Значение

Идентификационное наименование ПО

Leica

Captivate

Leica GeoMoS

Управление

РУМК ПОТОК 1

Номер версии (идентификационный номер) ПО

6.00 и выше

7.3 и выше

1.0 и выше

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Характеристика	Значение
Диапазон контроля точек, м	от 10 до 1500,0
Диапазон измерения изменения координат, м	от 0 до 1,0
Пределы допускаемой абсолютной погрешности определения пространственных координат при выполнении измерений на визирную цель*, мкм	±(2000+3<L), где L - расстояние от системы до визирной цели, м
Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 %

Таблица 3 - Технические характеристики

Характеристика	Модификация
Характеристика	Базовая	Со взрывозащитой
Скорость фиксации измерений, точек в минуту, не	10
менее
Диапазон показаний горизонтальных углов, °
- 1 окно	от 0 до 134
- 2 окна	от 0 до 229
- 4 окна	от 0 до 360
Диапазон показаний вертикальных углов, °	от -50 до +50
Маркировка взрывозащиты Ex	-	2Ex dc IIB T5 Gc X
Тип электронного уровня	Встроенный, двухосевой
Габаритные размеры устройства, мм:
- ширина	597	603
- глубина	664	927
- высота	600	673
Масса, кг, не более	80	235
Тип электропитания:
Внешний:
- напряжение переменного тока, В	220±22
- частота переменного тока, Г ц	50/60

Таблица 4 - Условия эксплуатации

Характеристики	Значение
Относительная влажность воздуха, %, без конденсата, не более	90
Диапазоны рабочих температур, °С	От -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также на дверь шкафа методом наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность устройства ПОТОК 1
Наименование	Количество	Обозначение
У стройство роботизированное мониторинга координат ПОТОК 1	1 шт.	-
Руководство по эксплуатации	1 экз.	-

Сведения о методиках (методах) измерений

Приведены в Разделе 2 «Использование по назначению» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

26.51.66.190.421451-000 ТУ «Устройство роботизированное мониторинга координат -ПОТОК 1. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Газэнергоэкспертиза» (ООО «Газэнергоэкспертиза»)

ИНН 7724737240

Адрес: 197136, г. Санкт-Петербург, Песочная наб., д.16 Литер А, помещение 9Н, офис 10 Телефон: +7 (812) 679-60-66

Адрес в интернет: www.gee-llc.ru

Адрес электронной почты: info@gee-llc.ru

Изготовитель

Общество с ограниченной ответственностью «Газэнергоэкспертиза» (ООО «Газэнергоэкспертиза»)

ИНН 7724737240

Адрес: 197136, г. Санкт-Петербург, Песочная наб., д.16 Литер А, помещение 9Н, офис 10 Телефон: +7 (812) 679-60-66

Адрес в интернет: www.gee-llc.ru

Адрес электронной почты: info@gee-llc.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д.46

Тел.: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 87352-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях СМП-УЗ

Назначение средства измерений

Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях СМП-УЗ (далее - приборы) предназначены для измерений скорости распространения упругих продольных и сдвиговых (поперечных) ультразвуковых волн в образцах горных пород.

Описание средства измерений

Принцип действия приборов основан на измерении времени распространения упругих продольных и сдвиговых (поперечных) ультразвуковых волн от источника этих волн до приемника через исследуемый образец. На основе данных об измерении времени распространения упругих продольных и сдвиговых ультразвуковых волн и длины исследуемого образца производится расчет скорости распространения упругих продольных и сдвиговых волн. Скорость распространения упругих продольных и сдвиговых ультразвуковых волн зависит от структуры твердой среды. Распространение упругих волн в твердой среде сопровождается постепенным уменьшением их интенсивности (амплитуды) по мере удаления от источника излучения. Уменьшение интенсивности (амплитуды) упругих волн происходит в результате поглощения части энергии упругих колебаний частицами твердой среды и преобразования их в тепловую, обусловленную взаимным трением частиц твердой среды, совершающих колебательные движения, а также рассеивания акустической энергии на неоднородностях твердой среды. Конструктивно приборы представляют собой систему, состоящую из следующих блоков: устройство для фиксации образцов (пресс), электронный блок, генерирующий ультразвуковые волны, осциллограф.

Нанесение знака поверки на приборы не предусмотрено. Приборы имеют заводские номера, расположенные на устройстве для фиксации образцов. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.

Пломбирование приборов не предусмотрено. Конструкция приборов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).

Общий вид приборов представлен на рисунке 1. Место расположения заводского номера представлено на рисунке 2.

Рисунок 1 - Общий вид приборов для изучения акустических свойств образцов горных пород в

атмосферных условиях СМП-УЗ . //

Рисунок 2 - Место расположения заводского номера

Программное обеспечение

Приборы оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (ПО) приборов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СМП-УЗ
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с	от 2000 до 7000
Пределы допускаемой относительной погрешности измерений скорости распространения продольных ультразвуковых волн, %	± 3
Диапазон измерений скорости распространения сдвиговых ультразвуковых волн, м/с	от 500 до 4000
Пределы допускаемой абсолютной погрешности измерений скорости распространения сдвиговых ультразвуковых волн в диапазоне от 500 до 1400 м/с включ., м/с	± 55
Пределы допускаемой относительной погрешности измерений скорости распространения сдвиговых ультразвуковых волн в диапазоне св. 1400 до 4000 м/с включ., %	± 4
Диапазон показаний скорости распространения упругих продольных ультразвуковых волн, м/с	от 1000 до 9000
Диапазон показаний скорости распространения сдвиговых ультразвуковых волн, м/с	от 200 до 5000

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр исследуемых образцов цилиндрической формы, мм	от 25 до 130
Длина исследуемых образцов цилиндрической формы, мм, не более	от 25 до 150
Сторона ребра исследуемых образцов кубической формы, мм	30, 40, 50
Допускаемое отклонение геометрических размеров образцов, мм	±1
Частота повторения зондирующих импульсов, Гц	от 1 до 1000
Амплитуда выходных импульсов, В	от 200 до 400
Усилитель (коэффициент усиления)	10, 20, 30, 40 и 50
Регулируемая частота сигнала, МГ ц	от 0,1 до 1
Изменяемая длительность выходных импульсов, мкс	0,5 и 1
Максимальное осевое усилие, создаваемой на измерительном прессе, кН	10
Параметры электрического питания: - напряжение переменного тока, В	220±11
- частота переменного тока, Г ц	50/60

Наименование характеристики	Значение
Габаритные размеры устройства для фиксации образцов (пресс), мм, не более
- высота	600
- ширина	250
- длина	250
Габаритные размеры электронного блок, генерирующий ультразвуковые волны, мм, не более
- высота	150
- ширина	200
- длина	300
Габаритные размеры осциллографа, мм, не более
- высота	300
- ширина	300
- длина	500
Масса, кг, не более	50
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +30
- относительная влажность, %	от 10 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор для изучения акустических свойств образцов горных пород в атмосферных условиях в составе:	СМП-УЗ	1 шт.
Устройство для фиксации образцов (пресс),	-	1 шт.
Электронный блок, генерирующий ультразвуковые волны,	-	1 шт.
Осциллограф	-	1 шт.
ЗИП	-	1 комплект
Персональный компьютер	-	1 шт.
Комплект кабелей	-	1 шт.
Программное обеспечение	СМП-УЗ	1 шт.
Руководство по эксплуатации	01440184.441424.УЗ РЭ	1 экз.
Паспорт	01440184.441424.XXXXXX* ПС	1 экз.
Методика поверки	-	1 экз
* - заводской номер прибора

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации 01440184.441424.УЗ РЭ, раздел 1 «Описание и работа».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. №2842 «Об утверждении Государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах»;

ТУ 28.99.39-005-01440184-2021 Прибор для изучения акустических свойств образцов горных пород в атмосферных условиях «СМП-УЗ». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Кортех» (ООО «Кортех») ИНН 5029202619

Адрес: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205

Изготовитель

Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)

ИНН 5029202619

Адрес юридического лица: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205

Адрес места осуществления деятельности: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1 Регистрационный № 87353-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики вибрации ИВД-5

Назначение средства измерений

Датчики вибрации ИВД-5 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброскорости, СКЗ виброускорения, мгновенного значения виброускорения и размаха виброперемещения в направлении перпендикулярном поверхности оборудования в месте контакта датчика.

Описание средства измерений

Принцип действия датчиков вибрации ИВД-5 основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик вибрации.

В основе принципа действия датчиков ИВД-5 лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезоэлемент.

Датчики применяются для вибрационного контроля и защиты промышленного оборудования, установленного во взрывоопасных и взрывобезопасных зонах.

Датчики вибрации ИВД-5 выпускаются в следующих исполнениях: ИВД-5Ц- предназначенные для измерения СКЗ виброскорости, СКЗ виброускорения, размаха виброперемещения; ИВД-5СХ - предназначенные для измерения СКЗ виброскорости; ИВД-5У и ИВД-5А -предназначенные для измерения мгновенного значения виброускорения. Датчики вибрации ИВД-5, кроме измеряемого параметра вибрации, различаются типом выходного сигнала, диапазоном измерения, рабочими условиями эксплуатации и конструктивными особенностями.

Датчики вибрации ИВД-5СX выпускаются в следующих исполнениях: ИВД-5С1, ИВД-5С2, ИВД-5С3, различающихся нормируемой точностной характеристикой.

Датчики вибрации ИВД-5 конструктивно выполнены в виде моноблока с кабелем для внешних соединений. В зависимости от типа взрывозащиты кабели выполнены постоянно присоединенными или присоединяемые с помощью разъема.

Заводской номер представлен в числовом формате.

Знак утверждения типа, название исполнения и заводской номер наносятся на корпус датчика методом гравировки.

Пломбирование датчиков вибрации ИВД-5 не предусмотрено.

Знак поверки наносится в свидетельство о поверке. Место нанесения знака поверки на корпусе датчика не предусмотрено.

Общий вид датчиков вибрации ИВД-5 представлен на рисунке 1.

Место нанесения знака утверждения типа

Место нанесения

Зав.№ 1488430

заводского номера

Рисунок 1 - Общий вид датчиков вибрации ИВД-5

Программное обеспечение

Отсутствует для исполнений ИВД-5СХ, ИВД-5У и ИВД-5А.

Для исполнения ИВД-5Ц программное обеспечение (далее - ПО) состоит из встроенного ПО датчиков (далее ВПО) и внешнего ПО, устанавливаемого на ПК пользователя.

Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО и защищено от преднамеренных и непреднамеренных изменений ВПО паролем.

Внешнее ПО защищено паролем от преднамеренных изменений, от непреднамеренных изменений - функциями резервного копирования.

Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «средний».

Таблица 1 - Идентификационные данные встроенного ПО датчиков ИВД-5Ц

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	IVD5 V1.bin
Номер версии (идентификационный номер) ПО	Не ниже 1.00
Цифровой идентификатор программного обеспечения	-

Таблица 2 - Идентификационные данные внешнего ПО датчиков ИВД-5Ц

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ConfiglVD Application
Номер версии (идентификационный номер) ПО	Не ниже 4.5.0.2
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики датчиков ИВД-5Ц

Наименование характеристики

Значение

Диапазон измерений СКЗ виброскорости, мм/с

от 0,1 до 10

от 0,1 до 20

от 0,1 до 30

от 0,1 до 40

от 0,1 до 50

от 0,5 до 10

от 0,5 до 20

от 0,5 до 30

Наименование характеристики	Значение
	от 0,5 до 40 от 0,5 до 50
Диапазон измерений СКЗ виброускорения, м/с²	от 0,1 до 30 от 0,1 до 100
Диапазон измерений размаха виброперемещения, мкм	от 5 до 1000
Диапазон рабочих частот при измерении СКЗ виброскорости и СКЗ виброускорения, Г ц	от 2 до 200 от 2 до 500 от 2 до 1000 от 10 до 200 от 10 до 500 от 10 до 1000 от 10 до 5000 от 10 до 8000
Диапазон рабочих частот при измерении размаха виброперемещения, Г ц	от 10 до 500
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости, СКЗ виброускорения, % - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазоне частот: от 10 до 8000 Гц	± 10 ± 15
Пределы допускаемой основной относительной погрешности измерений размаха виброперемещения, %	± 10
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, СКЗ виброускорения, размаха виброперемещения, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °C	± 0,1
Относительный коэффициент поперечного преобразования, %, не более	± 5
Примечание - Диапазон измерений метрологических характеристик и частотный Диапазон Датчика указаны в прилагаемом паспорте. Эксплуатация Датчика без Действующего паспорта запрещена.

Таблица 4 - Метрологические характеристики датчиков ИВД-5СХ

Наименование характеристики	Значение
Базовая частота*, Гц	80, 160
Номинальный коэффициент преобразования на базовой частоте, мА/(мм^с^-1) в диапазоне измерений, мм/с: - от 0,1 до 10, от 0,5 до 10	1,6
- от 0,1 до 20, от 0,5 до 20	0,8
- от 0,1 до 25	0,64
- от 0,1 до 30, от 0,5 до 30	0,533
- от 0,1 до 40, от 0,5 до 40	0,4
- от 0,1 до 50, от 0,5 до 50	0,32
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %	± 10
Диапазон измерений СКЗ виброскорости для ИВД-5С1, мм/с	от 0,1 до 25
Диапазон измерений СКЗ виброскорости для ИВД-5С2 и ИВД-5С3, мм/с	от 0,1 до 10 от 0,1 до 20 от 0,1 до 30 от 0,1 до 40

Наименование характеристики	Значение
	от 0,1 до 50 от 0,5 до 10 от 0,5 до 20 от 0,5 до 30 от 0,5 до 40 от 0,5 до 50
Диапазон рабочих частот при измерении СКЗ виброскорости для датчиков ИВД-5С1, Гц	от 10 до 1000
Диапазон рабочих частот при измерении СКЗ виброскорости для датчиков ИВД-5С2 и ИВД-5С3, Гц	от 2 до 200 от 2 до 500 от 2 до 1000 от 5 до 200 от 5 до 500 от 5 до 1000 от 10 до 200 от 10 до 500 от 10 до 1000 от 10 до 5000 от 10 до 8000
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ виброскорости для датчиков ИВД-5С1, %	± 10
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости для датчиков ИВД-5С2, % - в диапазонах частот: от 5 до 200 Гц, от 5 до 500 Гц, от 5 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до	± 10
8000 Гц	± 15
Неравномерность амплитудно-частотной характеристики для датчиков ИВД-5С3, % - в диапазонах частот: от 5 до 200 Гц, от 5 до 500 Гц, от 5 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц	± 10
- в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 8000 Гц	± 15
Нелинейность амплитудной характеристики на базовой частоте для датчиков ИВД-5С3, %	± 10
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °C	± 0,1
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °C	± 0,1
Пределы допускаемого отклонения коэффициента преобразования виброскорости, вызванного изменением температуры окружающего воздуха от нормальных условий, % / °C	± 0,1
Относительный коэффициент поперечного преобразования, %, не более	± 5
* Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик
Примечание - Диапазон измерений метрологических характеристик и частотный Диапазон Датчика указаны в прилагаемом паспорте. Эксплуатация Датчика без Действующего паспорта запрещена.

Таблица 5 - Метрологические характеристики датчиков ИВД-5У

Наименование характеристики	Значение
Базовая частота*, Гц	80, 160
Диапазон измерений мгновенного значения виброускорения, м/с²	от 0,1 до 50 от 0,1 до 100 от 0,1 до 150
Номинальный коэффициент преобразования на базовой частоте, мЛ/(м^с^-2) в диапазоне измерений, м/с²: - от 0,1 до 50 - от 0,1 до 100 - от 0,1 до 150	0,13 0,065 0,044
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %	± 10
Диапазон рабочих частот при измерении мгновенного значения виброускорения, Г ц	от 0,5 до 200 от 0,5 до 500 от 0,5 до 1000 от 0,5 до 8000 от 0,5 до 10000 от 2 до 200 от 2 до 500 от 2 до 1000 от 2 до 8000 от 2 до 10000 от 10 до 1000 от 10 до 5000 от 10 до 8000 от 10 до 10000
Неравномерность амплитудно-частотной характеристики, %: в диапазонах частот: - от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 2 до 5000 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 0,5 до 200 Гц, от 0,5 до 500 Гц, от 0,5 до 1000 Гц, от 0,5 до 8000 Гц, от 2 до 8000 Гц, от 10 до 8000 Гц - в диапазонах частот: от 0,5 до 10000 Гц, от 10 до 10000 Гц.	± 10 ± 15 ± 20
Нелинейность амплитудной характеристики на базовой частоте, %: - в диапазоне измерений от 0,1 до 0,2, включительно, м/с² - в диапазоне измерений от 0,2 до 150 м/с²	± 20 ± 10
Пределы допускаемого отклонения коэффициента преобразования виброускорения, вызванного изменением температуры окружающего воздуха от нормальных условий, % / °C	± 0,1
Относительный коэффициент поперечного преобразования, %, не более	± 5
* Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик
Примечание - Диапазон измерений метрологических характеристик и частотный Диапазон Датчика указаны в прилагаемом паспорте. Эксплуатация Датчика без Действующего паспорта запрещена.

Таблица 6 - Метрологические характеристики датчиков ИВД-5А

Наименование характеристики	Значение
Базовая частота*, Гц	80, 160
Номинальный коэффициент преобразования виброускорения на базовой частоте, мВ/(мгс^-2) (мВ/g)	10,2 (100)
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %	± 10
Диапазон измерений мгновенного значения виброускорения, м/с²	от 0,1 до 150
Диапазон рабочих частот при измерении мгновенного значения виброускорения, Г ц	от 0,5 до 10000
Неравномерность амплитудно-частотной характеристики, %: - в диапазонах частот: от 0,5 до 8000 Гц включ.	± 15
- в диапазонах частот: св. 8000 до 10000 Гц.	± 20
Нелинейность амплитудной характеристики на базовой частоте, %: - в диапазоне измерений от 0,1 до 0,2 м/с² включ.	± 20
- в диапазоне измерений св. 0,2 до 150 м/с²	± 10
Пределы допускаемого отклонения коэффициента преобразования виброускорения, вызванного изменением температуры окружающего воздуха от нормальных условий, % / °C	± 0,1
Относительный коэффициент поперечного преобразования, %, не более	± 5
* Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик
Примечание - Диапазон измерений метрологических характеристик и частотный Диапазон Датчика
указаны в прилагаемом паспорте. Эксплуатация Датчика без Действующего паспорта запрещена.

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний СКЗ виброскорости для ИВД-5Ц, мм/с	от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 40 от 0 до 50
Диапазон показаний СКЗ виброускорения для ИВД-5Ц, м/с²	от 0 до 30 от 0 до 100
Диапазон показаний размаха виброперемещения для ИВД-5Ц, мкм	от 0 до 1000
Диапазон показаний СКЗ виброскорости для ИВД-5С1, мм/с	от 0 до 25
Диапазон показаний СКЗ виброскорости для ИВД-5С2 и ИВД-5С3, мм/с	от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 40 от 0 до 50
Диапазон показаний мгновенного значения виброускорения для ИВД-5У, м/с²	от 0 до 50 от 0 до 100 от 0 до 150
Диапазон показаний мгновенного значения виброускорения для ИВД-5А, м/с²	от 0 до 150
Диапазон выходного сигнала постоянного тока, мА, для ИВД-5С	от 4 до 20

Диапазон выходного сигнала переменного тока, мА, для ИВД-5У	от 0 до 20
Максимальная нагрузка для ИВД-5СХ и ИВД-5У, Ом	(ипит - 7,5) -50
Напряжение питания постоянного тока, ипит, В: - ИВД-5Ц, ИВД-5С, ИВД-5У	от 12 до 28
-ИВД-5А	от 18 до 28
Тип выходного сигнала: - ИВД-5Ц	цифровой
- ИВД-5С, ИВД-5У	токовый
-ИВД5А	напряжение (IEPE)
Условия эксплуатации: - диапазон нормальных температур, °С - диапазон рабочих температур, °С:	от +15 до +25
для группы Т4	от -60 до +120
для группы Т5	от -60 до +85
- относительная влажность воздуха при 3 5 °C, %	до 98
- атмосферное давление, кПа	от 84 до 106,7
Г абаритные размеры, без кабеля, диаметр х высота, мм, не более:	0 40 х 32
Масса, кг, не более: - без кабеля	0,15
- с кабелем 1м	0,30
Маркировка взрывозащиты	0 Ex ia IIC T5 Ga Х/PO Ex ia I Ma X PB Ex d IM b X/1 Ex dll CT5 Gb X 0 Ex ia IIC T4 Ga Х/PO Ex ia I Ma X PB Ex dI Mb X/1 Ex dII CT4 Gb X

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус датчика методом гравировки.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик вибрации ИВД-5	ПБКМ.468223.005-хх	1 шт.
Кабель-удлинитель ИВД-5Х-XX.X	ПБКМ.469419.005	1 шт.
Технологическая программа на CD-диске	ConfigIVD	1 шт.
Руководство по эксплуатации на CD-диске	ПБКМ.468223.005-хх РЭ	1 шт.
Паспорт	ПБКМ.468223.005-хх ПС	1 шт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе: ПБКМ.468223.005-хх РЭ: пункт 1.4 «Устройство и работа» и Приложения В и Г.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ПБКМ.468223.005 ТУ «Датчики вибрации ИВД-5. Технические условия».

Правообладатель

«Прософт-Системы»

Общество с ограниченной ответственностью (ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

Web-сайт: https://prosoftsystems.ru

E-mail: info@ prosoftsystems.ru

Изготовитель

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г.Екатеринбург, ул.Волгоградская, д. 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

Web-сайт: https://prosoftsystems.ru

E-mail: info@ prosoftsystems.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 6

Регистрационный № 87354-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для контроля свай Pundit PI8000

Назначение средства измерений

Приборы для контроля свай Pundit PI8000 (далее - приборы) предназначены для измерений длины свай и интервалов времени распространения звуковых и ультразвуковых колебаний в бетоне.

Описание средства измерений

Принцип действия приборов основан на свойстве акустических волн распространяться в материале и отражаться от границ раздела сред.

На бетонную поверхность устанавливается датчик. При помощи специального импактора из комплекта прибора наносится удар по бетонной поверхности объекта контроля, на которую установлен датчик. В результате удара в бетоне возбуждается и распространяется акустическая волна, которая распространяется в объекте контроля, и отражается от противоположной поверхности объекта контроля. Датчик регистрирует сигнал отраженной акустической волны при помощи встроенного в него акселерометра, оцифровывает и затем передаёт его по беспроводному каналу на планшетный компьютер. Специальное программное обеспечение на планшетном компьютере производит обработку регистрируемых сигналов: осуществляется измерение времени между моментом удара импактором и моментом регистрации отраженной волны. На основании измеренного промежутка времени и скорости распространения акустической волны, программное обеспечение осуществляет расчет длины сваи.

Прибор состоит из датчика, планшетного компьютера и импакторов.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом наклеивания этикетки на боковую поверхность прибора.

Общий вид приборов представлен на рисунке 1.

Общий вид датчика представлен на рисунке 2.

Общий вид импакторов представлен на рисунке 3.

Рисунок 1 - Общий вид приборов

Рисунок 2 - Общий вид датчика

Рисунок 3 - Общий вид импакторов

Пломбирование приборов не предусмотрено.

Схема места нанесения заводского номера представлена на рисунке 4.

Рисунок 4 - Обозначение места нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) предназначено для регистрации, визуализации измерений интервалов времени и длины свай с последующим сохранением результатов в памяти планшета и обработки их результатов.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Метрологически значимая часть не выделена, всё ПО является метрологически значимым.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Pundit Impact
Номер версии (идентификационный номер) ПО, не ниже	1.0.2
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений длины сваи (при скорости 3400 м/с), м	от 0,85 до 48,45
Пределы допускаемой относительной погрешности измерений длины сваи (при скорости 3400 м/с), % - в диапазоне от 0,85 до 8,50 м включ.	±5,0
- в диапазоне св. 8,50 до 48,45 м	±0,5
Диапазон измерений интервалов времени, мс	от 0,5 до 28,0
Пределы допускаемой относительной погрешности измерений интервалов времени, % - в диапазоне от 0,5 до 5,0 мс включ.	±5,0
- в диапазоне св. 5,0 до 28,0 мс	±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Длительность минимально измеряемого интервала времени, мкс: - при частоте дискретизации 100 кГц	10,0
- при частоте дискретизации 400 кГ ц	2,5
Количество сохраняемых измерений*, шт., не менее	1000
Количество каналов регистрации	1
Соотношение сигнал/шум, дБ, не менее	70
Диапазон частот, Г ц	от 0 до 35000
Максимальная частота дискретизации, кГ ц	400
Количество линий в спектре, не менее	1000
Память*, Гбайт	от 32 до 1024
Время непрерывной работы, ч, не менее	16
Расстояние датчик-планшетный компьютер, м	10
Г абаритные размеры датчика, мм, не более	85x56x59
Масса датчика, г, не более	144
Условия эксплуатации: - температура окружающей среды, °С	от 0 до +50
- относительная влажность, %, не более	95
*В соответствии с заказом.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор для контроля свай: Датчик	Pundit PI8000	1 шт.
Планшетный компьютер*		1 шт.
Импакторы: Импактор диаметром 7,5 мм;		1 шт.
Импактор диаметром 10,0 мм;		1 шт.
Импактор диаметром 15,0 мм;		1 шт.
Импактор-молоток		1 шт.
Кабель		1 шт.
Аккумулятор		1 шт.
Ремешок на руку		1 шт.
Контактная паста		1 шт.
Кейс		1 шт.
Руководство по эксплуатации		1 экз.
* В соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Проведение измерений» руководства по эксплуатации «Прибор для контроля свай Pundit PI8000».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. №1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Техническая документация компании «Proceq SA», Швейцария.

Правообладатель

Компания «Proceq SA», Швейцария

Адрес: Ringstrasse 2, 8603 Schwerzenbach, Switzerland

Телефон: +41 43 355 38 00

Web-сайт: www.proceq.com,www.screeningeagle.com

E-mail: info@proceq.com, info@screeningeagle.com

Изготовители

Компания «Proceq SA», Швейцария

Адрес: Ringstrasse 2, 8603 Schwerzenbach, Switzerland

Телефон: +41 43 355 38 00

Web-сайт: www.proceq.com,www.screeningeagle.com

E-mail: info@proceq.com, info@screeningeagle.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33

Факс: (495) 437-31-47

Web-сайт: www.vniiofi.ru

Е-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 4

Регистрационный № 87355-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модуль анализа поверхности кристаллов и пластин - стилусный профилометр KLA-Tencor P-17

Назначение средства измерений

Модуль анализа поверхности кристаллов и пластин - стилусный профилометр KLA-Tencor P-17 (далее - профилометр) предназначен измерений параметров шероховатости поверхностей изделий и линейных высотных размеров неровностей.

Описание средства измерений

Принцип действия профилометра основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения емкостного сопротивления, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на экран персонального компьютера (в виде профилограммы и числовых значений параметров шероховатости). Питание профилометра осуществляется от сети переменного тока через адаптер или от батареи.

Профилометр является стационарным измерительным устройством и состоит из блока привода с емкостным датчиком и блока обработки информации.

Управление и настройка профилометра осуществляются с помощью мышки и клавиатуры компьютера, подключаемого к блоку электроники. Все данные и изображения могут быть выведены на монитор или сохранены в компьютере.

Заводской (серийный) номер профилометра имеет цифровое обозначение и нанесен на корпус профилометра в виде шильды с УФ-печатью и нанесенным вручную заводским номером. Пломбирование профилометра не предусмотрено. Знак поверки наносится на свидетельство о поверке. Общий вид профилометра приведен на рисунке 1.

К прибору модуль анализа поверхности кристаллов и пластин - стилусный профилометр KLA-Tencor P-17 данного типа относится прибор с заводским номером № 7092007.

KL/J^encor

р -17

Рисунок 1 - Внешний вид модуля анализа поверхности кристаллов и пластин - стилусного профилометра KLA-Tencor P-17

Программное обеспечение

Система имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации. За метрологически значимое принимается все ПО.

Программное обеспечение Profiler является специализированным ПО профилометра и предназначено для его управления и обработки результатов измерений. ПО не может быть использовано отдельно от профилометра.

Конструкция профилометра исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО профилометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является встроенный менеджер лицензий (специальная программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), привязывающая ПО и его модули к аппаратному идентификатору управляющего компьютера и серийному номеру системы, что позволяет предотвратить неавторизованное использование ПО. Оператор системы не имеет прав доступа (на уровне операционной системы) для самостоятельной модификации системных файлов, установленного на управляющий компьютер ПО, а также для установки стороннего ПО.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.

аблица 1 - Идентификационные данные ПО профилометра

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Profiler
Номер версии (идентификационный номер) ПО, не ниже	v 8.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики профилометра

Наименование характеристики	Значение
Диапазон измерений шероховатости по параметру Ra, мкм	от 0,001 до 90
Пределы допускаемой относительной погрешности измерений параметра Ra, %	±5
Диапазон измерений высот неровностей, мкм	от 0,003 до 327
Пределы допускаемой абсолютной погрешности измерений высот неровностей, мкм	±(0,006 +L/20), где L -измеряемая высота, нм
Повторяемость результатов измерений высоты ступени (для неровностей высотой не более 1 мкм), не более, нм	2,5
Повторяемость результатов измерений высоты ступени (для неровностей высотой свыше 1 мкм), не более, %	0,25

Таблица 3 - Технические характеристики профилометра

Наименование характеристики	Значение
Максимальный диаметр образцов, мм	200
Угол поворота образца вокруг оси, °	360
Максимальная толщина образцов, мм	55
Габаритные размеры, не более, мм: -длина,	780
-ширина,	570
-высота	450
Питающее напряжение, В	от 210 до 230
Частота, Г ц	50
Потребляемая мощность, В^А, не более	1500

Таблица 4 — Условия эксплуатации

Диапазон рабочих температур, °С	от +18 до + 22
Относительная влажность, %, не более, без конденсата	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модуль анализа поверхности кристаллов и пластин -стилусный профилометр	KLA-Tencor P-17	1 шт.
Компьютер с ПО		1 шт.
Комплект дополнительных датчиков		1 комп.
Комплект кварцевых мер высоты неровностей		1 комп.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Порядок работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657

Правообладатель

KLA-Tencor, Китай

Адрес: 518129, Китай, Шензен, Индустриальный парк

Тел./факс: +1 (408) 875-3000

Web-сайт: https://www.kla.com, E-mail: info@kla.com

Изготовитель

KLA-Tencor, Китай

Адрес: 518129, Китай, Шензен, Индустриальный парк

Тел./факс: +1 (408) 875-3000

Web-сайт: https://www.kla.com/

E-mail: info@kla.com

Испытательный центр

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru, web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 87356-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерения толщины PCM

Назначение средства измерений

Системы измерения толщины PCM (далее - системы) предназначены для непрерывного измерения толщины изделий из стали и стальных сплавов и промышленного оборудования в местах, подверженных коррозионному или эрозионному износу.

Описание средства измерений

Принцип действия систем основан на ультразвуковом эхо-импульсном методе неразрушающего контроля объемными ультразвуковыми волнами. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем датчика РСМ, проходит через контролируемый объект, отражается от его задней стенки и возвращается к передней стенке объекта. Определение толщины объекта при известной акустической скорости осуществляется по измеренному времени задержки отраженного ультразвукового импульса относительно излученного.

Системы состоят из датчиков PCM, шлюзов (mote), управляющего шлюза (mote manager), термопар, комплекта для подключения (многоканального кабеля, РоЕ инжектора, кабелей Ethernet) и программного обеспечения, установленного на компьютере.

Датчики РСМ являются стационарными несъемными, устанавливаются на контролируемую поверхность всухую, без использования контактирующей жидкости. Датчики РСМ используются совместно с термопарами для определения температуры контролируемого объекта. Программное обеспечение позволяет вводить температурную поправку в результаты измерений толщины.

С помощью управляющего шлюза команда для сбора данных передается шлюзам, входящим в систему. Конструкция шлюзов включает в себя генератор-приемник и радиомодуль. Шлюз посылает электрический импульс через многоканальный кабель к датчикам РСМ и принимает отраженные сигналы. Необработанные данные передаются по беспроводной сети в управляющий шлюз, а затем на компьютер с помощью кабелей Ethernet.

Система включает в себя управляющий шлюз, к которому может быть подключено до 100 шлюзов; один шлюз может принимать сигналы от 1 до 64 датчиков РСМ и от 1 до 8 термопар.

Управление системой осуществляется с помощью программного обеспечения, где устанавливаются исходные параметры измерений (скорость ультразвука в контролируемом материале) и считываются показания с шлюзов.

Корпус шлюза и управляющего шлюза изготавливается из нержавеющей стали с покрытием из полиуретана серого цвета.

Нанесение знака поверки на системы не предусмотрено. Заводские номера в виде буквенно-цифрового обозначения, обеспечивающие идентификацию каждого экземпляра системы, наносятся на табличку (шильд), установленную на тыльной стороне управляющего шлюза, методом наклейки.

Общий вид систем представлен на рисунке 1, место нанесения заводского номера - на рисунке 2.

б)

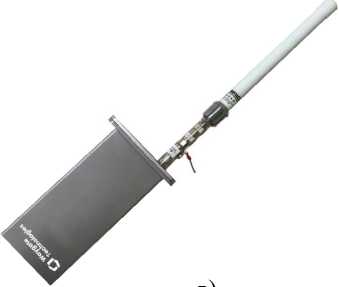

Рисунок 1 - Общий вид систем измерения толщины PCM, где (а) - схема подключения, (б) - датчик РСМ,

(в) - шлюз (mote), управляющий шлюз (mote manager)

Рисунок 2 - Место нанесения заводского номера Пломбирование систем не предусмотрено.

Программное обеспечение

Программное обеспечение представляет собой программу РСМ Dashboard, предназначенную для считывания показаний толщины стенки в реальном времени, анализа скорости коррозии, рабочих показателей системы, вывода полученной информации в виде графиков и таблиц и хранения данных. В режиме администратора (требуется пароль) РСМ Dashboard используется для задания параметров системы.

Уровень защиты программного обеспечения PCM Dashboard «средний» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PCM Dashboard
Номер версии (идентификационный номер) ПО	Версия 2.2 и выше
Цифровой идентификатор ПО	—

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерения толщины, мм	от 3 до 50
Пределы допускаемой абсолютной погрешности измерений толщины, мм	±(0,1+0,005-H), где H - толщина, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр контролируемых труб, мм	от 60 до 1800
Тип термопар	К
Параметры электрического питания шлюза (mote), управляющего шлюза (mote manager): - напряжение постоянного тока, В	от 37 до 57
Потребляемая мощность шлюза (mote), управляющего шлюза (mote manager), Вт, не более	3,84
Габаритные размеры датчиков РСМ, мм, не более:
- высота	30
- ширина	24
- глубина	16
Габаритные размеры шлюза (mote), управляющего шлюза (mote manager), мм, не более:
- высота	275
- ширина	150
- глубина	100
Масса, кг, не более: - датчиков РСМ	0,04
- шлюза (mote), управляющего шлюза (mote manager)	4,00
Условия эксплуатации, °С: - диапазон температур контролируемого объекта, датчиков РСМ	от - 50 до +200
- диапазон рабочих температур шлюза (mote), управляющего шлюза (mote manager)	от -40 до +60
Степень защиты по ГОСТ 14254-2015	IP67
Срок службы, лет, не менее	5

Лист № 4 Всего листов 5 Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Системы измерения толщины в составе: - датчик - управляющий шлюз (mote manager) - шлюз (mote) - термопара - комплект для подключения	PCM РСМ	_* 1 шт. _* _* 1 компл.
Программное обеспечение на USB-носителе	—	1 шт.
Система измерения толщины РСМ. Руководство пользователя. Шлюз	—	1 экз.
Система измерения толщины РСМ. Руководство пользователя. Управляющий шлюз	—	1 экз.
Панель мониторинга РСМ. Руководство пользователя	—	1 экз.
Методика поверки	—	1 экз.
* По заказу

Сведения о методиках (методах) измерений

приведены в разделе «Приступая к работе» документа «Панель мониторинга РСМ. Руководство пользователя».

Нормативные и технические документы, устанавливающие требования к средству измерений

Техническая документация Baker Hughes EMEA Unlimited Company, Ирландия.

Правообладатель

Baker Hughes EMEA Unlimited Company, Ирландия

Адрес: Sensing House Free Zone East, Shannon, Co Clare, V14 V992, Ирландия

Изготовитель

Baker Hughes EMEA Unlimited Company, Ирландия

Адрес: Sensing House Free Zone East, Shannon, Co Clare, V14 V992, Ирландия

Испытательный центр

ИНН 7809022120

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1 Регистрационный № 87357-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические «ЛИУС-03»

Назначение средства измерений

Комплексы программно-технические «ЛИУС-03» (далее - комплексы) предназначены для измерения входных сигналов полученных от первичных преобразователей (температуры, напряжения, силы постоянного тока, частоты, сопротивления), а также автоматического сбора, обработки, хранения и отображения полученных данных, мониторинга состояния объекта и средств измерений, а также оперативного, диспетчерского и автоматического контроля и управления технологическими процессами промышленных предприятий.

Описание средства измерений

Принцип работы комплексов заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса распределения электрической энергии. Принцип действия основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией. Входные измерительные каналы аналоговых сигналов имеют параллельно-последовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.

Комплексы программно-технические «ЛИУС-03», конструктивно, выполнены в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных модулей ввода-вывода.

Защита от несанкционированного доступа обеспечивается наличием специальных ключей для шкафов, содержащих измерительное оборудование.

Заводской номер, состоящий из арабских цифр, наносятся на специальную табличку на лицевой панели комплекса программно-технического «ЛИУС-03» методом штемпелевания (шелкографии, наклейки, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.

Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

Общий вид комплекса представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Рисунок 1 - Общий вид комплекса программно-технического «ЛИУС-03»

jiiffliffl

'■iSfesas,

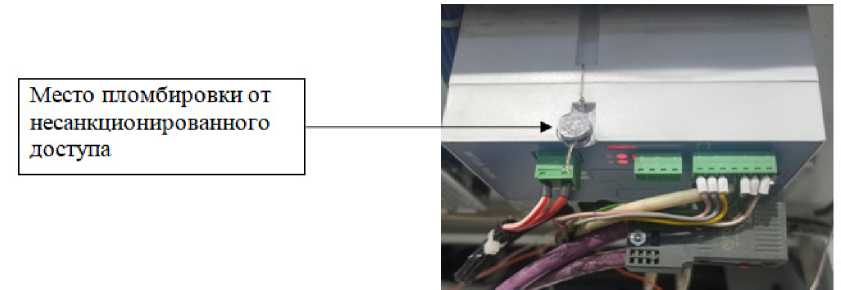

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1), место крепления таблички с нанесением заводских номеров и знака утверждения типа (2)

Программное обеспечение

Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений и визуализации. Идентификационные данные ПО указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ШЛИУС-03!!! Вер.05^
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО	6aa69fc6985c2057152e1b852ea43dc1
Алгоритм вычисления цифрового идентификатора программного обеспечения	MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики комплексов

Наименование характеристики	Значение
Диапазоны измерения напряжения, В	от -0,00125 до +0,00125 от -0,005 до +0,005 от -0,01 до +0,01 от -0,05 до +0,05 от -0,1 до +0,1 от -0,5 до +0,5 от -1 до +1 от -5 до +5 от -10 до +10
Пределы допускаемой приведенной погрешности измерения напряжения, %	±0,7
Диапазон измерения силы постоянного тока, мА	от 0 до 20
Пределы допускаемой приведенной погрешности измерения силы постоянного тока, %	±0,25
Диапазоны измерения сопротивлений, Ом	от 0 до 200 от 0 до 2000
Пределы допускаемой приведенной погрешности измерения сопротивлений, %	±0,7
Диапазон измерения температуры, ◦С	от 0 до 1500
Пределы допускаемой приведенной погрешности измерения температуры, %	±0,5
Диапазон измерения температуры датчиком ТХС, ◦С	от +10 до +85
Пределы допускаемой абсолютной погрешности измерения ТХС, ◦С	±0,5
Диапазон измерения частоты, Г ц	от 0 до 1000
Пределы допускаемой приведенной погрешности измерения сигналов частоты, %	±0,025
Диапазоны генерации сигналов напряжения, В	от -5 до +5 от 0 до +5 от -10 до +10
Пределы допускаемой приведенной погрешности воспроизведения сигналов напряжения (тока), %	±0,7
Примечание - Значения приведенных погрешностей определяют как отношение абсолютной погрешности средства измерения к верхнему пределу диапазона измерений

Таблица 3 - Основные технические характеристики комплексов

Наименование характеристики	Значение
Количество каналов для измерения сигналов напряжения (max)	32*
Количество каналов для измерения сигналов сопротивления (max)	32*
Количество каналов для измерения сигналов силы постоянного тока (max)	32*
Количество каналов для измерения сигналов температуры (max)	384*
Количество каналов для измерения сигналов частоты (max)	16*
Количество каналов для подключения датчиков ТХС (max)	24*
Количество каналов для генерации сигналов напряжения (max)	4*
Номинальное напряжение питания главных цепей, В	3х380
Номинальное напряжение питания вспомогательных цепей, В	220
Номинальная частота, Г ц	50
Г абаритные размеры составных частей, мм, не более	482х177х660
Масса, кг, не более	30
Средний срок службы, лет, не менее	15
Условия эксплуатации: • диапазон рабочих температур, °С • относительная влажность воздуха при температуре +25 °С, % • атмосферное давление, кПа	от +10 до +50 от 5 до 95 от 84 до 106,7
Примечание - * Число каналов для измерения сигналов оговариваются при заказе комплексов

Знак утверждения типа

наносят на специальную табличку на лицевой панели комплекса программнотехнического «ЛИУС-03» методом штемпелевания (шелкографии, наклейки), на титульный лист руководства по эксплуатации и паспорт изделия типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Блок управления программно-техническим комплексом	ЛИУС-03-ШУ	1
Шкаф с электронным оборудованием	ЛИУС-03-ШЭ	1
Шкафы силовой коммутации периферийного оборудования	ЛИУС-03-ШП	1
АРМ оператора программно-технического комплекса «ЛИУС-03»	ЛИУС-03-АРМ	1
Программное обеспечение КПТ «ЛИУС-03»	ЛИУС-03-ПО	1
Комплексы программно-технические «ЛИУС-03». Руководство по эксплуатации	РЭ.28.99.39-002-12971163	1
Комплексы программно-технические «ЛИУС-03». Паспорт	ПС.28.99.39-002-12971163	1
ГСИ. Комплексы программно-технические «ЛИУС-03». Методика поверки	-	1

Сведения о методиках (методах) измерений приведены в разделе 5 документа РЭ.28.99.39-002-12971163.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2091 от 1 октября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1 • 10^-16 до 100 А»;

Приказ Росстандарта № 3457 от 30 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта № 3456 от 30 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта № 1621 от 31 июля 2018 г. «Об утверждении

государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение «Автоматизация систем производственного контроля»

(ООО «НПО «АСПК»)

ИНН 1657037922

Адрес: 420044, Республика Татарстан, г. Казань, пр. Ямашева, д. 36

Телефон (факс): (843) 519-19-19

Изготовитель

(ООО «НПО «АСПК»)

ИНН 1657037922

Адрес: 420044, Республика Татарстан, г. Казань, пр. Ямашева, д. 36

Телефон (факс): (843) 519-19-19

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан»

(ФБУ «ЦСМ Татарстан»)

ИНН 1660000697

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): +7 (843) 291 08 33

Е-mail: isp13@tatcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.31065.

Лист № 1

Всего листов 5

Регистрационный № 87358-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс эталонный ЭК КВ4

Назначение средства измерений

Комплекс эталонный ЭК КВ4 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов.

Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

Описание средства измерений

Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного или частотомера электронно-счетного.

Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

Общий вид комплекса представлен на рисунке 1.

Наименование комплекса - Комплекс эталонный ЭК КВ4, заводской номер РМ-448 и год изготовления 2022 г. приведены в документе ЮРАЖ.414117.001РЭ «Комплекс эталонный ЭК КВ4. Руководство по эксплуатации» и на шильдике, расположенном на каждом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).

Знак поверки наносится на свидетельство о поверке (при его оформлении).

Пломбирование комплекса эталонного не предусмотрено.

Таблица 1 - Состав ЭК КВ4

Наименование	Обозначение	Количество
1	2	3
Комплекс эталонный, в составе:	ЭК КВ4	1 шт.
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83247-21	-	19 шт.

Продолжение таблицы 1

1	2	3
Термометр сопротивления платиновый вибропрочный, регистрационный номер 49400-12	ПТСВ, мод. ПТСВ-2К-1	1 шт.
Термометр цифровой эталонный, регистрационный номер 40719-09	ТЦЭ-005, мод. ТЦЭ-005/М2	1 шт.
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16	СТЦ-2М	4 шт.
Термостат жидкостный	ВИС-Т-06	1 шт.
Вспомогательное оборудование	-	1 комп.
Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления платинового вибропрочного, термометра цифрового электронного, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ4 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ4 как их неотъемлемая часть. 2. Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанных в таблице, при условии, что владелец ЭК КВ4 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ4 как их неотъемлемая часть.

Рисунок 1 - Общий вид комплекса

Место нанесения заводского номера

Рисунок 2 - Маркировка комплекса

Метрологические и технические характеристики

Метрологические и основные технические характеристики комплекса представлены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики комплекса

Наименование характеристики	Значение
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм²/с	от 0,4 до 100000,0
Поддиапазоны измерений, хранения и передачи единицы	от 0,4 до 1000,0 включ.,
кинематической вязкости жидкости в диапазоне значений	св. 1000,0 до 20000,0 включ.,
температуры от 20,00 °С до 40,00 °С, мм²/с	св. 20000,0 до 100000,0
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм²/с включ.	±0,15
св. 1000,0 до 20000,0 мм²/с включ.	±0,20
св. 20000,0 до 100000,0 мм²/с включ.	±0,25

Таблица 2 - Основные технические характеристики комплекса

Наименование характеристики	Значение
Условия эксплуатации комплекса:
- температура окружающего воздуха, °С	от +18 до +22
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В	от 198 до 242
Средний срок службы, лет	24
Наработка до отказа, ч, не менее	30000

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации ЮРАЖ.414117.001РЭ типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность ЭК КВ4

Наименование	Обозначение	Количество
Комплекс эталонный	ЭК КВ4	1 шт.
Комплекс эталонный ЭК КВ4. Руководство по эксплуатации	ЮРАЖ.414117.001РЭ	1 экз.

Сведения о методиках (методах) измерений приведены в п. 2 документа ЮРАЖ.414117.001РЭ «Комплекс эталонный ЭК КВ4. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.

Правообладатель

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон: +7 (499) 129-19-11

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Изготовитель

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон: +7 (499) 129-19-11

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1 Регистрационный № 87359-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дальномеры лазерные RGK

Назначение средства измерений

Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерения расстояний и вертикальных углов.

Описание средства измерений

Принцип действия дальномеров основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое изучение лазера с помощью оптической системы дальномера направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на устройство дальномера, в котором происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояние до цели.

Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (микро электро-механическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена неподвижная часть. При перемещении подвижной части во время наклона дальномера меняется емкость конденсатора, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона в установленных единицах измерения (градусах).

Длина волны лазерного излучения составляет 635 нм (для модификаций RGK D30, RGK D50, RGK DL50, RGK D60, RGK DL70, RGK D80, RGK D100, RGK DL100, RGK D120), 630670 нм (для модификации RGK D40), 500-535 нм (для модификаций RGK DL50G, RGK DL70G, RGK DL100G), мощность - не более 1 мВт, класс 2 в соответствии с межгосударственным стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры».

Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется при помощи встроенной клавиатуры. Дальномеры выпускаются в тринадцати модификациях RGK D30, RGK D40, RGK D50, RGK DL50, RGK DL50G, RGK D60, RGK DL70, RGK DL70G, RGK D80, RGK D100, RGK DL100, RGK DL100G, RGK D120 которые различаются между собой диапазоном измерений расстояний, объемом внутренней памяти и массогабаритными размерами, кроме того в модификациях RGK DL50, RGK DL50G, RGK DL70, RGK DL70G, RGK DL100, RGK DL100G, RGK D120 имеется возможность измерения вертикального угла.

У дальномеров на передней панели расположен жидкокристаллический дисплей с кнопками управления. На нижней панели расположен отсек для элементов питания типа ААА (кроме модификации RGK D40, имеющей встроенную Li-Ion батарею).

Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти (только для модификаций RGK D60, RGK DL70, RGK DL70G, RGK D80, RGK D100, RGK DL100, RGK DL100G, RGK D120).

Общий вид дальномеров приведен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

Способ нанесения знака утверждения типа при нанесении его на дальномеры не обеспечивает его читаемость и сохранность в процессе эксплуатации дальномеров.

Пломбирование крепёжных винтов корпуса дальномеров не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Заводской номер дальномеров размещается на корпусе дальномеров в буквенночисловом формате в виде наклейки типографским способом.

Условия эксплуатации дальномеров не обеспечивают сохранность знака поверки в течении всего рекомендуемого интервала между поверками при нанесении его на корпус дальномеров.

Модификации RGK D30,

RGK D50

Модификации RGK D60,

RGK D80, RGK D100

Модификация RGK D120

Модификации RGK DL50,

RGK DL70, RGK DL100

Модификации RGK DL50G,

RGK DL70G, RGK DL100G

Модификация RGK D40

Рисунок 1 - Общий вид дальномеров

Место размещения заводского номера

Для модификаций RGK D30, RGK D50, RGK DL50, RGK Для модификации RGK D40

DL50G, RGK D60, RGK DL70, RGK DL70G, RGK D80,

RGK D100, RGK DL100, RGK DL100G, RGK D120

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Для управления дальномерами используется встроенное микропрограммное обеспечение (МПО), которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.

Разделение на метрологически значимое и не значимое ПО не произведено.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МПО
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
Алгоритм вычисления идентификатора ПО	-

Метрологические и технические характеристики

Таблица 2 - М

Наименование характеристики

Значение характеристик для модели

Модификации

RGK

D30

RGK

D40

RGK

D50

RGK DL50

RGK DL50G

RGK

D60

RGK DL70

RGK DL70G

RGK

D80

RGK D100

RGK DL100

RGK DL100G

RGK

D120

Диапазон измерений расстояний, м

от

0,05 до 30

от

0,05 до 40

от

0,05 до 50

от

0,05 до 50

от 0,05 до 50

от

0,05 до 60

от

0,05 до 70

от 0,05 до 70

от

0,05 до 80

от

0,05 до 100

от 0,05 до 100

от

0,05 до 120

Продолжение таблицы 2

Наименование характеристики

Значение характеристик для модели

Модификации

RGK

D30

RGK

D40

RGK

D50

RGK DL50

RGK DL50G

RGK

D60

RGK DL70

RGK DL70G

RGK

D80

RGK D100

RGK DL100

RGK DL100G

RGK

D120

Диапазон измерений вертикальных углов, градус¹⁾

от 90 до -90

Пределы допускаемой абсолютной погрешности измерений расстояний, мм:

- в диапазоне от

0,05 м до 50 м включ.

- в диапазоне св.

50 м до 120 м

±2,0

±3,0

Доверительные границы допускаемой абсолютной погрешности измерений вертикальных углов (при доверительной вероятности 0,997), градус

±1

¹⁾ Здесь и далее по тексту: градус - единица измерений плоского угла.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристик для модели

Модификации

RGK

D30

RGK

D40

RGK

D50

RGK

DL50

RGK DL50G

RGK

D60

RGK

DL70

RGK DL70G

RGK

D80

RGK

D100

RGK

DL100

RGK DL100G

RGK

D120

Дискретность отсчитывания измерений: расстояний, мм углов, градус ¹⁾

0,1

Объем внутренней памяти, измерений

100

Продолжение таблицы 3

Наименование характеристики	Значение характеристик для модели
Модификации	RGK D30	RGK D40	RGK D50	RGK DL50	RGK DL50G	RGK D60	RGK DL70	RGK DL70G	RGK D80	RGK D100	RGK DL100	RGK DL100G	RGK D120
Источник электропитания 2 элемента питания типа ААА, В Встроенная батарея Li-Ion, В 3 элемента питания типа ААА, В	3	3,7	3										3,6
Диапазон рабочих температур, ⁰С	от 0 до +40
Габаритные размеры, мм, не более длина ширина высота	105 50 30	105 35 20	105 50 30	120 55 30
Масса с элементами питания, г, не более	105	70	105	150		135	150		135		150		160
¹⁾ Где градус - единица измерений плоского угла.

Знак утверждения типа

нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность дальномеров

Наименование	Обозначение	Количество
Дальномер лазерный	RGK D30, или RGK D40, или RGK D50, или RGK DL50, или RGK DL50G, или RGK D60, или RGK DL70, или RGK DL70G, или RGK D80, или RGK D100, или RGK DL100, или RGK DL100G, или RGK D120	1 шт.
Элемент питания типа ААА ¹⁾	-	3 шт.
Кабель передачи данных ²⁾	-	1 шт.
Чехол	-	1 шт.

Продолжение таблицы 4

Наименование	Обозначение	Количество
Ремешок на руку	-	1 шт.
Упаковка	-	1 шт.
Дальномеры лазерные RGK. Руководство по эксплуатации	-	1 экз.
Дальномеры лазерные RGK. Паспорт ³⁾	-	1 экз.
Дальномеры лазерные RGK. Методика поверки	-	1 экз.
¹⁾ Для модификаций RGK D30, RGK D50, RGK D60, RGK D80, RGK D100 - 2 шт., для модификации RGK D40 - элементы питания не поставляются. ²⁾ Только для модификации RGK D120. ³⁾ Поставляется на партию.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Дальномеры лазерные RGK. Руководство по эксплуатации» раздел 8. Режимы измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла»;

Техническая документация Dongguan Sndway Electronic Co., Ltd., Китай.

Правообладатель

Dongguan Sndway Electronic Co., Ltd., Китай

Адрес: Sndway Science and Technology Park, 58 Tuanjie Road, Daning Community, 523928 Humen, Dongguan, Guangdong, China

Тел.: +0769-85265688

Факс: +0769-85116652

E-mail: market@sndway.com

Изготовитель

Dongguan Sndway Electronic Co., Ltd., Китай

Адрес: Sndway Science and Technology Park, 58 Tuanjie Road, Daning Community,

523928 Humen, Dongguan, Guangdong, China

Тел.: +0769-85265688

Факс: +0769-85116652

E-mail: market@sndway.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Лист № 1

Всего листов 4

Регистрационный № 87360-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТОЛ-35 III-II УХЛ1

Назначение средства измерений

Трансформаторы тока ТОЛ-35 III-II УХЛ1 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.

Описание средства измерений

Опорные трансформаторы тока ТОЛ-35 III-II УХЛ1 используются для наружной установки на токораспределительном электрооборудовании открытого типа.

Трансформатор тока наружной установки ТОЛ-35 III-II УХЛ1 по своей конструкции представляет опорное устройство с сердечником (магнитопроводом) тороидального вида с тремя вторичными обмотками. Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Блок обмоток, залитый эпоксидным компаундом, образует монолит, что позволяет надежно изолировать вторичные обмотки в цепи, а также предохраняет от внешних механических воздействий. Клеммник для выводов вторичной обмотки располагается внизу конструкции и снабжается прозрачной полимерной крышкой для ограничения доступа. Крышки могут пломбироваться.

К трансформаторам данного типа относятся трансформаторы тока ТОЛ-35 III-II УХЛ1 с заводскими номерами: 180, 181, 209,105,116, 154, 113, 125, 115, 166, 232, 103, 187, 170. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформатора тока методом холодной штамповки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид трансформаторов тока ТОЛ-35 III-II УХЛ1 и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа трансформаторов тока ТОЛ-35 III-II УХЛ1

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	35
Номинальная сила первичного тока, А - для трансформаторов тока с зав. номерами 180, 181, 209, 166, 103, 232	50
- для трансформаторов тока с зав. номерами 187, 170	150
- для трансформаторов тока с зав. номерами 105, 116, 154, 113, 125, 115	200
Номинальная сила вторичного тока, А	5
Класс точности вторичной обмотки (измерение) по ГОСТ 7746	0,5S
Класс точности вторичной обмотки (защита) по ГОСТ 7746	10Р
Номинальная вторичная нагрузка вторичной обмотки (измерение), В^А	30
Номинальная вторичная нагрузка вторичной обмотки (защита), В^А	30
Номинальная частота, Г ц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации по ГОСТ 15150-69:	УХЛ1
- температура окружающего воздуха, °С	от -60 до +50

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформаторы тока

(заводские номера: 180, 181, 209,105,116, 154, 113, 125, 115, 166, 232, 103, 187, 170)

ТОЛ-35 III-II УХЛ1

14 шт.

Паспорт

14 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)

ИНН 6658017928

Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

Изготовитель

Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»), (изготовлены в 2010 г.)

ИНН 6658017928

Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес филиала: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7(383)210-08-14, +7(383)210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Лист № 1 Регистрационный № 87361-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная коммерческого учета тепловой энергии Зауральской ТЭЦ ООО «БГК»

Назначение средства измерений

Система автоматизированная коммерческого учета тепловой энергии Зауральской ТЭЦ ООО «БГК» (далее - система) предназначена для измерений температуры, разности температур, давления, объемного расхода, объема, массы, количества тепловой энергии воды.

Описание средства измерений

Принцип действия системы основан на непрерывном измерении количества и параметров теплоносителя измерительными компонентами с передачей измерительной информации по каналам связи на сервер c последующим хранением, обработкой и отображением.

Система представляет собой многофункциональную, проектно-компонентую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. Система спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002).

Нижний уровень (1-й уровень) представлен первичными измерительными преобразователями. Для измерений тепловой энергии, параметров теплоносителя на трубопроводах установлены следующие первичные измерительные преобразователи:

- преобразователь расхода теплоносителя в числоимпульсный сигнал;
- преобразователь температуры теплоносителя в значение электрического сопротивления.
- преобразователь давления теплоносителя в значение силы постоянного электрического тока.

На среднем уровне (2-ом уровне) происходит преобразование сигналов с выходов первичных измерительных преобразователей поступающих на соответствующие входы тепловычислителя в комплекте с адаптером измерительным в соответствующие значения объемного расхода, давления и температуры теплоносителя и вычисления объема, массы, тепловой энергии теплоносителя. Вычисляются как мгновенные, так и средние и средневзвешенные за установленные период времени значения физических величин. Результаты измерений помещаются в архив (базу данных) тепловычислителя.

Результаты измерений и вычислений, выполненных тепловычислителем, по проводным линиям связи в виде цифрового сигнала с заданной периодичностью поступают на верхний уровень (3-ий уровень) - в сервер информационно-вычислительного комплекса (далее - ИВК). ИВК включает в себя сервер базы данных, автоматизированные рабочие места (далее - АРМ), а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня, формирование справочных и отчетных документов, хранение измерительной информации и журналов событий в базе данных.

Лист № 2 Всего листов 7 Измерительные компоненты, входящие в состав системы, являются средствами измерений утвержденного типа, перечень которых приведен в таблице 1. Перечень и состав измерительных каналов (далее - ИК) системы приведен в таблице 2.

Таблица 1 - Перечень средств измерений

№	Наименование	Рег. номер¹-*	Кол-во
1	Тепловычислители СПТ961 (мод. 961.2)	35477-07	1 шт.
2	Адаптеры измерительные АДС97	38646-08	1 шт.
3	Расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ	23363-07	3 шт.
4	Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР»	28363-04	2 шт.
5	Комплекты термометров (термопреобразователей) платиновых технических разностных КТПТР	14638-05	2 компл.
6	Термометр (термопреобразователь) платиновый технический ТПТ-1 модификации ТПТ-1-3	14640-05	1 шт.
7	Термометр сопротивления из платины технический ТПТ-1 модификации ТПТ-1-3	46155-10	1 шт.
8	Датчик давления МИДА-13П	17636-06	4 шт.
9	Датчик давления МИДА-13П	17636-17	1 шт.
Примечание: ¹⁾ - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Таблица 2 -

и состав ИК системы

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ	Рег. номер	Тип СИ	Рег. номер
Тепломагистраль ТМ-18
1.1	ИК давления (подающий трубопровод)	МИДА-13П	17636-17	СПТ961.2	35477-07
				АДС97	38646-08
1.2	ИК температуры (подающий трубопровод)	. КТПТР-01	14638-05	СПТ961.2	35477-07
				АДС97	38646-08
1.3	ИК объемного расхода (подающий трубопровод)	УРЖ2КМ DN 500	23363-07	СПТ961.2	35477-07
				АДС97	38646-08
1.4	ИК массы (подающий трубопровод)	ИК №№ 1.1, 1.2, 1.3		СПТ961.2	35477-07
				АДС97	38646-08
1.5	ИК объема (подающий трубопровод)	ИК № 1.3		СПТ961.2	35477-07
				АДС97	38646-08
1.6	ИК разности температур	КТПТР-01	14638-05	СПТ961.2	35477-07
				АДС97	38646-08
2.1	ИК давления (обратный трубопровод)	МИДА-13П	17636-06	СПТ961.2	35477-07
				АДС97	38646-08

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ	Рег. номер	Тип СИ	Рег. номер
2.2	ИК температуры (обратный трубопровод)	КТПТР-01	14638-05	СПТ961.2	35477-07
				АДС97	38646-08
2.3	ИК объемного расхода (обратный трубопровод)	УРЖ2КМ DN 500	23363-07	СПТ961.2	35477-07
				АДС97	38646-08
2.4	ИК массы (обратный трубопровод)	ИК №№ 2.1, 2.2, 2.3		СПТ961.2	35477-07
				АДС97	38646-08
2.5	ИК объема (обратный трубопровод)	ИК № 2.3		СПТ961.2	35477-07
				АДС97	38646-08
2.6	ИК тепловой энергии	-		СПТ961.2	35477-07
				АДС97	38646-08
Тепломагистраль ТМ-12
3.1	ИК давления (подающий трубопровод)	МИДА-13П	17636-06	СПТ961.2	35477-07
				АДС97	38646-08
3.2	ИК температуры (подающий трубопровод)	КТПТР-01	14638-05	СПТ961.2	35477-07
				АДС97	38646-08
3.3	ИК объемного расхода (подающий трубопровод)	ВЗЛЕТ МР DN 500	28363-04	СПТ961.2	35477-07
				АДС97	38646-08
3.4	ИК массы (подающий трубопровод)	ИК №№ 3.1, 3.2, 3.3		СПТ961.2	35477-07
				АДС97	38646-08
3.5	ИК объема (подающий трубопровод)	ИК № 3.3		СПТ961.2	35477-07
				АДС97	38646-08
3.6	ИК разности температур	КТПТР-01	14638-05	СПТ961.2	35477-07
				АДС97	38646-08
4.1	ИК давления (обратный трубопровод)	МИДА-13П	17636-06	СПТ961.2	35477-07
				АДС97	38646-08
4.2	ИК температуры (обратный трубопровод)	КТПТР-01	14638-05	СПТ961.2	35477-07
				АДС97	38646-08
4.3	ИК объемного расхода (обратный трубопровод)	ВЗЛЕТ МР DN 500	28363-04	СПТ961.2	35477-07
				АДС97	38646-08
4.4	ИК массы (обратный трубопровод)	ИК №№ 4.1, 4.2, 4.3		СПТ961.2	35477-07
				АДС97	38646-08
4.5	ИК объема (обратный	ИК № 4.3		СПТ961.2	35477-07

№ ИК	Наименование ИК трубопровод)	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ	Рег. номер	Тип СИ	Рег. номер
				АДС97	38646-08
4.6	ИК тепловой энергии	-		СПТ961.2	35477-07
				АДС97	38646-08
Подпитка теплосети
5.1	ИК температуры	ТПТ-1-3	46155-10	СПТ961.2	35477-07
				АДС97	38646-08
5.2	ИК объемного расхода	УРЖ2КМ DN 250	23363-07	СПТ961.2	35477-07
				АДС97	38646-08
5.3	ИК массы	ИК №№ 5.1, 5.2		СПТ961.2	35477-07
				АДС97	38646-08
5.4	ИК объема	ИК № 5.2		СПТ961.2	35477-07
				АДС97	38646-08
5.5	ИК тепловой энергии	-		СПТ961.2	35477-07
				АДС97	38646-08
Холодная вода
6.1	ИК давления	МИДА-13П	17636-06	СПТ961.2	35477-07
				АДС97	38646-08
6.2	ИК температуры	ТПТ-1-3	14640-05	СПТ961.2	35477-07
				АДС97	38646-08

Пломбирование системы не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

Нанесение знака поверки и заводского номера на систему не предусмотрено. Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя.

Заводской номер системы №01 указан в руководстве по эксплуатации системы.

Программное обеспечение

Программное обеспечение системы представлено автономным ПО ИВК, выполняющимся на сервере и автоматизированных рабочих местах. Автономное ПО предназначено для автоматического сбора, обработки и хранения данных, отображения полученной информации в удобном для анализа и отчетности виде.

ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа.

Идентификационные данные метрологически значимой части ПО представлены в

таблицах 3, 4.

Таблица 3 - Идентификационные данные ПО SCADA/HMI DataRate

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SCADA/HMI DataRate
Номер версии (идентификационный номер) ПО	не ниже 3.3
Цифровой идентификатор ПО	0x276aa6c137f23c423fd39e5eef548967

Таблица 4 - Идентификационные данные ПО АСТЭП

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ASTEP.exe
Номер версии (идентификационный номер) ПО	не ниже 2.4.88.281
Цифровой идентификатор ПО	859a388916194d402c8aedcbaeb0bef4 (astep.exe)
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тепловой энергии, Гкал	от 0,11 до 9-10⁷
Диапазон измерений объема, м³	от 37,5 до 9А0⁸
Диапазон измерений массы, т	от 37,5 до 9А0⁸
Диапазон измерений объемного расхода для ИК №1.3, №2.3, м³/ч	от 150 до 7500
Диапазон измерений объемного расхода для ИК №3.3, №4.3, м³/ч	от 150 до 3000
Диапазон измерений объемного расхода для ИК №5.2, м³/ч	от 37,5 до 1875
Диапазон измерений температуры, °С	от 0 до +150
Диапазон измерений разности температур, °С	от +3 до +145
Диапазон измерений избыточного давления для ИК №1.1, №3.1, кгс/см²	от 0 до 16
Диапазон измерений избыточного давления для ИК №2.1, №4.1, №6.1, кгс/см2	от 0 до 4
Пределы допускаемой относительной погрешности при измерении тепловой энергии, %	+(3+4 • AWAt+0,02 • Gmax/ G)
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, %	±(2+0,02^Gmax/G), но не более ±5
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(0,25+0,002+)
Пределы допускаемой относительной погрешности измерений разности температур, %	±(0,5+3 •AWAt)
Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), %	+1,0
Пределы допускаемой относительной погрешности измерений интервалов времени, %	+0,01
Примечания: G и Gmax - значение измеряемого расхода и его наибольшее значение, м³/ч; t -измеренное значение температуры, °С; At и Afe - разность температур и наименьшее значение разности температур теплоносителя в подающем и обратном трубопроводе, °С

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Т еплоноситель:	вода
Температура окружающего воздуха, °С - в месте размещения преобразователей давления, термометров сопротивления, преобразователей расхода УРЖ2КМ и УРСВ «ВЗЛЕТ МР» из состава ТМ 12 и ТМ 18: - в месте размещения остальных средств измерений, электронных блоков расходомеров УРЖ2КМ и УРСВ «ВЗЛЕТ МР», ИВК и АРМ операторов	от -40 до +40 от +15 до +35
Относительная влажность воздуха при температуре +35 °С, %, не более	80
Атмосферное давление, кПа	от 84 до 106,7
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	от 187 до 242 от 49 до 51

Знак утверждения типа

наносится в левый верхний угол титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматизированная коммерческого учета тепловой энергии Зауральской ТЭЦ ООО «БГК»	-	1 шт. зав. № 01
Руководство по эксплуатации	-	1 экз.
Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации раздел 1.1.5 «Устройство и работа Системы. Методы измерений».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Правила коммерческого учета тепловой энергии, теплоносителя», утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Изготовитель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Испытательный центр

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «18» ноября 2022 г. № 2917

Лист № 1 Регистрационный № 87362-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная коммерческого учета тепловой энергии Ново-Стерлитамакской ТЭЦ - производственной площадки Стерлитамакской ТЭЦ ООО «БГК»

Назначение средства измерений

Система автоматизированная коммерческого учета тепловой энергии Ново-Стерлитамакской ТЭЦ - производственной площадки Стерлитамакской ТЭЦ ООО «БГК» (далее - система) предназначена для измерений температуры, разности температур, давления, расхода, объема, массы, количества тепловой энергии воды и пара.

Описание средства измерений

Измерение расхода теплоносителя реализовано одним из следующих способов:

- методом переменного перепада давления на стандартном сужающем устройстве (диафрагме) по ГОСТ 8.568.2-2005;
- с помощью расходомеров жидкости.

Система представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. Система спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Система состоит из трех автономных блоков - узлов учета, обеспечивающих измерения на конкретных объектах.

- преобразователи расхода теплоносителя в числоимпульсный сигнал;
- преобразователи температуры теплоносителя в значение электрического сопротивления;
- преобразователи давления теплоносителя в значение силы постоянного электрического тока.

На среднем уровне (2-ом уровне) происходит преобразование сигналов с выходов первичных измерительных преобразователей поступающих на соответствующие входы тепловычислителей (по одному на каждый узел учета) в соответствующие значения объемного расхода, давления и температуры теплоносителя и вычисления объема и массы теплоносителя, разности температур и тепловой энергии теплоносителя. Вычисляются как мгновенные, так и средние и средневзвешенные за установленные период времени значения физических величин. Результаты измерений помещаются в архив (базу данных) тепловычислителей.

Результаты измерений и вычислений, выполненных тепловычислителями, по проводным линиям связи в виде цифрового сигнала с заданной периодичностью поступают на верхний уровень (3-ий уровень) - в сервер информационно-вычислительного комплекса (далее - ИВК). ИВК включает в себя сервер базы данных, автоматизированные рабочие места (далее -АРМ), а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня, формирование справочных и отчетных документов, хранение измерительной информации и журналов событий в базе данных.

Измерительные компоненты, входящие в состав системы, являются средствами измерений утвержденного типа, перечень которых приведен в таблице 1. Перечень и состав измерительных каналов системы приведен в таблице 2.

Таблица 1 - Перечень средств измерений

№¹⁾	Наименование	Рег. номер²⁾	Кол-во
1	Тепловычислитель СПТ961 модификации СПТ 961.2	35477-07	1 шт.
	Расходомер жидкости ультразвуковой двухканальный УРЖ2КМ	23363-07	1 шт.
	Комплект термометров сопротивления из платины технические разностных КТПТР-01	14638-05	1 компл.
	Датчики давления МИДА-13П	17636-06	2 шт.
2	Тепловычислитель СПТ961	17029-98	1 шт.
	Расходомер-счетчик ультразвуковой многоканальный УРСВ "ВЗЛЕТ МР"	28363-04	1 шт.
	Расходомер-счетчик ультразвуковой «ВЗЛЕТ МР»	28363-14	1 шт.
	Комплекты термометров сопротивления КТСП модели КТСП Метран-206	38790-08	1 компл.
	Датчики давления Метран-100	22235-08	2 шт.
3	Тепловычислитель СПТ961 модификации СПТ961.2 Термометры сопротивления из платины и меди ТС	35477-12	1 шт.
	модификации ТС-1088	18131-09	2 шт.
	Датчики давления Метран-150	32854-13
	- модели 150TG3		2 шт.
	- модели 150CD2		2 шт.
Примечание: ¹⁾ - порядковый номер узла учета в таблице 2
²⁾ - регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений

Таблица 2 - Перечень и состав ИК системы

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ	Рег. номер	Тип СИ	Рег. номер
1. Узел учета ТМ «Каустик»
1.1	ИК давления (подающий трубопровод)	МИДА-13П	17636-06	СПТ961.2	35477-07
1.2	ИК давления (обратный трубопровод)	МИДА-13П	17636-06	СПТ961.2	35477-07
1.3	ИК температуры (подающий трубопровод)	КТПТР-01	14638-05	СПТ961.2	35477-07
1.4	ИК температуры (обратный трубопровод)	КТПТР-01	14638-05	СПТ961.2	35477-07

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ	Рег. номер	Тип СИ		Рег. номер
1.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 1000	23363-07	СПТ961.2		35477-07
1.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 1000	23363-07	СПТ961.2		35477-07
1.7	ИК массы (подающий трубопровод)	ИК №№ 1.1, 1.3, 1.5		СПТ961.2		35477-07
1.8	ИК массы (обратный трубопровод)	ИК №№ 1.2, 1.4, 1.6		СПТ961.2		35477-07
1.9	ИК разности температур	КТПТР-01	14638-05	СПТ961.2		35477-07
1.10	ИК тепловой энергии	-		СПТ961.2		35477-07
2. Узел учета ТМ «Город»
2.1	ИК давления (подающий трубопровод)	Метран-100	22235-08	СПТ961		17029-98
2.2	ИК давления (обратный трубопровод)	Метран-100	22235-08	СПТ961		17029-98
2.3	ИК температуры (подающий трубопровод)	КТСП Метран-206	38790-08	СПТ961		17029-98
2.4	ИК температуры (обратный трубопровод)	КТСП Метран-206	38790-08	СПТ961		17029-98
2.5	ИК объемного расхода (объема) (подающий трубопровод)	ВЗЛЕТ МР DN 1000	28363-14	СПТ961		17029-98
2.6	ИК объемного расхода (объема) (обратный трубопровод)	УРСВ "ВЗЛЕТ МР" DN 1000	28363-04	СПТ961		17029-98
2.7	ИК массы (подающий трубопровод)	ИК №№ 2.1, 2.3, 2.5		СПТ961		17029-98
2.8	ИК массы (обратный трубопровод)	ИК №№ 2.2, 2.4, 2.6		СПТ961		17029-98
2.9	ИК разности температур	КТСП 38790-08		СПТ961		17029-98
2.10	ИК тепловой энергии	-		СПТ961		17029-98
3. Узел учета отпускаемого пара «Производство «Каустик» АО «БСК» нитка 1,2»
3.1	ИК давления (нитка 1) 1	Иетран-150TG3	32854-13	СПТ961.2	35477-12
3.2	ИК давления (нитка 2) ]	Иетран-150TG3	32854-13	СПТ961.2	35477-12
3.3	ИК температуры (нитка 1)	ТС-1088	18131-09	СПТ961.2	35477-12
3.4	ИК температуры (нитка 2)	ТС-1088	18131-09	СПТ961.2	35477-12
3.5	ИК массового расхода (массы) _ (нитка 1)	Летран-150 CD2	32854-13	СПТ961.2	35477-12
3.6	ИК массового расхода (массы) _ (нитка 2)	Летран-150 CD2	32854-13	СПТ961.2	35477-12
3.7	ИК тепловой энергии	-		СПТ961.2	35477-12

Заводской номер системы №01 указан в руководстве по эксплуатации системы.

Программное обеспечение

Программное обеспечение системы представлено программным обеспечением измерительных компонент, которые являются средствами измерений утвержденного типа и автономным ПО ИВК, выполняющимся на сервере и автоматизированных рабочих местах. Автономное ПО предназначено для автоматического сбора, обработки и хранения данных, отображения полученной информации в удобном для анализа и отчетности виде.

Идентификационные данные метрологически значимой части ПО представлены в таблицах 3, 4.

Таблица 3 - Идентификационные данные ПО SCADA/HMI DataRate
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SCADA/HMI DataRate
Номер версии (идентификационный номер) ПО	не ниже 2.5.1750.90
Цифровой идентификатор ПО	8f3217897a2470c283cce8cfe6d6a73 5 (Krug. SCADA.Runtime)
Алгоритм вычисления цифрового идентификатора ПО	MD5

Таблица 4 - Идентификационные данные ПО АСТЭП

Идентификационное наименование ПО	ASTEP
Номер версии (идентификационный номер) ПО	не ниже 2.4.89.1382
Цифровой идентификатор ПО	859a388916194d402c8aedcbaeb0bef4 (astep.exe)
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тепловой энергии, Гкал	от 1,0 до 940⁷
Диапазон измерений объема теплоносителя, м³	от 200 до 9-10⁸
Диапазон измерений массы теплоносителя, т	от 35,96 до 940⁸
Диапазон измерений объемного расхода для ИК №1.5, № 1.6, м³/ч	от 200 до 30000
Диапазон измерений объемного расхода для ИК №2.5, № 2.6, м³/ч	от 300 до 5000
Диапазон измерений массового расхода (массы) для ИК №3.5, № 3.6, т/ч	от 35,96 до 270,75
Диапазон измерений разности температур для ИК № 1.9, № 2.9, ^ОС	от +5 до +145
Диапазон измерений температуры для ИК №1.3, №1.4, №2.3, №2.4, ос	от 0 до +150
Диапазон измерений температуры для ИК №3.3, №3.4, ос	от 270 до 300
Диапазон измерений избыточного давления для ИК №1.1, МПа	от 0 до 1,6

Наименование характеристики	Значение
Диапазон измерений избыточного давления для ИК №1.2, МПа	от 0 до 0,6
Диапазон измерений избыточного давления для ИК №2.1,№2.2, №3.1, № 3.2, МПа	от 0 до 2,5
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) и массы для ИК №№1.5 - 1.8, №№ 2.5 - 2.8, %	±2,1
Пределы допускаемой относительной погрешности измерений тепловой энергии для ИК №1.10, ИК № 2.10, %	±(3+4Atн/At+0,02 • Gmax/ G)
Пределы допускаемой относительной погрешности измерений массового расхода (массы) для ИК №3.5, № 3.6, %	±3
Пределы допускаемой относительной погрешности измерений тепловой энергии для ИК №3.7, %	±3,1
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(0,25+0,002-\|t\|)
Пределы допускаемой относительной погрешности измерений разности температур, %	±(0,5+3 AVAt)
Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), %	±1,0
Пределы допускаемой относительной погрешности измерений интервалов времени, %	±0,01
Примечание: Gmax и G - соответственно верхний предел измерений и значение измеряемого расхода в подающем трубопроводе, м³/ч; t - измеренное значение температуры, °С; Atn и At - наименьшее значение разности температур и измеренное значение разности температур в подающем и обратном трубопроводе, °С.

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Теплоноситель - на узлах учета №№ 1,2 - на узле учета №3	вода перегретый пар
Температура окружающего воздуха, °С - в месте размещения термометров сопротивления из состава узлов учета №1 и №3, первичных преобразователей расходомеров «ВЗЛЕТ МР» из состава узла учета №2 - в месте размещения преобразователей давления из состава узлов учета №1 - №3, расходомера жидкости ультразвукового двухканального УРЖ2КМ из состава узла учета №1, вторичных преобразователей расходомеров «ВЗЛЕТ МР» и термометров сопротивления из состава узла учета №2 - в месте размещения тепловычислителей, ИВК и АРМ операторов	от -40 до +35 от +5 до +40 от +10 до +35
Относительная влажность воздуха при температуре +35 °С, %, не более	80
Атмосферное давление, кПа	от 84 до 106,7

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В
- частота переменного тока, Г ц

от 187 до 242

от 49 до 51

Знак утверждения типа

наносится в левый верхний угол титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений Комплектность средства измерений представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматизированная коммерческого учета тепловой энергии Ново-Стерлитамакской ТЭЦ -производственной площадки Стерлитамакской ТЭЦ ООО «БГК»	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы	-	1 экз.

Сведения о методиках (методах) измерений

приведены в:

руководстве по эксплуатации раздел 1.1.5 «Устройство и работа Системы. Методы измерений»;

в документе 1207-RA.RU.311735-2022 «ГСИ. Тепловая энергия и масса теплоносителя. Методика измерений на узле коммерческого учета отпускаемого пара «Производство «Каустик» АО «БСК» нитка 1,2» производственной площадки Ново-Стерлитамакской ТЭЦ Стерлитамакской ТЭЦ филиала ООО «БГК», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи об аккредитации в реестре аккредитованных лиц: RA.RU.311735. Свидетельство об аттестации № 1207-RA.RU.311735-2022.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ГОСТ 8.586.1-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования»;

ГОСТ 8.586.2-2005 «ГСИ Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования»;

ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений»;

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Изготовитель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Испытательный центр

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Лист № 1 Регистрационный № 87363-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная коммерческого учета тепловой энергии Приуфимской ТЭЦ ООО «БГК»

Назначение средства измерений

Система автоматизированная коммерческого учета тепловой энергии Приуфимской ТЭЦ ООО «БГК» (далее - система) предназначена для измерений температуры, давления, расхода, объема, массы, количества тепловой энергии воды.

Описание средства измерений

Измерение расхода теплоносителя реализовано одним из следующих способов:

- методом переменного перепада давления на стандартном сужающем устройстве (диафрагме) по ГОСТ 8.568.2-2005;
- с помощью расходомеров жидкости.

Система представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. Система спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Система состоит из двух автономных блоков - узлов учета, обеспечивающих измерения на конкретных объектах.

- преобразователи расхода теплоносителя в числоимпульсный сигнал;
- преобразователи температуры теплоносителя в значение электрического сопротивления;
- преобразователи давления, перепада давления теплоносителя в значение силы постоянного электрического тока.

На среднем уровне (2-ом уровне) происходит преобразование сигналов с выходов первичных измерительных преобразователей поступающих на соответствующие входы тепловычислителей (по одному на каждый узел учета) в соответствующие значения объемного или массового расхода, давления и температуры теплоносителя и вычисления объема и массы теплоносителя, разности температур и тепловой энергии теплоносителя. Вычисляются как мгновенные, так и средние и средневзвешенные за установленные период времени значения физических величин. Результаты измерений помещаются в архив (базу данных) тепловычислителей.

Таблица 1 - Перечень средств измерений

№¹⁾	Наименование	Рег. номер²⁾	Кол-во
1	Тепловычислитель СПТ961 модификации СПТ 961.2	35477-12	1 шт.
	Преобразователь расхода электромагнитный ПРЭМ Комплект термометров сопротивления платиновых КТСП	76327-19	1 шт.
	модификации КТСП-1088	45368-10	1 компл.
	Преобразователи давления измерительные EJA	14495-09
	- модиф икации EJA110		4 шт.
	- модификации EJA 530		2 шт.
2	Тепловычислитель СПТ961 модификации СПТ961.2	35477-07	1 шт.
	Преобразователи расхода электромагнитные ПРЭМ Комплект термометров сопротивления из платины технических	17858-06	2 шт.
	разностных КТПТР-01 Преобразователь давления измерительный АРС исполнения	46156-10	1 компл.
	APC2000ALW	48825-12	1 шт.
	Датчик давления Метран-150 модель 150TG2	32854-09	1 шт.
Примечание: ¹⁾ - порядковый номер узла учета в таблице 2
²⁾ - регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений

Таблица 2 - Перечень и состав ИК системы

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень			Второй уровень
		Тип СИ	Рег. номер		Тип СИ	Рег. номер
1. Узел учета ТМ «Сетевая вода на город»
1.1	ИК давления (подающий трубопровод)	EJA 530		14495-09	СПТ961.2		35477-12
1.2	ИК давления (обратный трубопровод)	EJA 530		14495-09	СПТ961.2		35477-12
1.3	ИК температуры (подающий трубопровод)	КТСП-1088		45368-10	СПТ961.2		35477-12
1.4	ИК температуры (обратный трубопровод)	КТСП-1088		45368-10	СПТ961.2		35477-12
1.5	ИК массового расхода (массы) (подающий трубопровод)	EJA110		14495-09	СПТ961.2		35477-12
1.6	ИК массового расхода (массы) (обратный трубопровод)	EJA110		14495-09	СПТ961.2		35477-12

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ Рег. номер		Тип СИ Рег. номер
1.7	ИК объемного расхода (объема) (подпитка)	ПРЭМ DN 80	76327-19	СПТ961.2	35477-12
1.8	ИК массы (подпитка)	ИК № 1.7		СПТ961.2	35477-12
1.9	ИК тепловой энергии	-		СПТ961.2	35477-12
2. Узел учета ТМ «Собственные нужды»
2.1	ИК давления (подающий трубопровод)	Метран-150	32854-09	СПТ961.2	35477-07
2.2	ИК давления (обратный трубопровод)	АРС2000ALW	48825-12	СПТ961.2	35477-07
2.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-07
2.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-07
2.5	ИК объемного расхода (объема) (подающий трубопровод)	ПРЭМ DN 150	17858-06	СПТ961.2	35477-07
2.6	ИК объемного расхода (объема) (обратный трубопровод)	ПРЭМ DN 150	17858-06	СПТ961.2	35477-07
2.7	ИК массы (подающий трубопровод)	ИК №№ 2.1, 2.3, 2.5		СПТ961.2	35477-07
2.8	ИК массы (обратный трубопровод)	ИК №№ 2.2, 2.4, 2.6		СПТ961.2	35477-07
2.9	ИК тепловой энергии	-		СПТ961.2	35477-07

Заводской номер системы №01 указан в руководстве по эксплуатации системы.

Программное обеспечение

Идентификационные данные метрологически значимой части ПО представлены в таблицах 3, 4.

Таблица 3 - Идентификационные данные ПО SCA	DA/HMI DataRate
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SCADA/HMI DataRate
Номер версии (идентификационный номер) ПО	не ниже 4.1
Цифровой идентификатор ПО	0x287674e549b31c1c7e61d45a68b2e9bb

Таблица 4 - Идентификационные данные ПО АСТЭП

Идентификационное наименование ПО	ASTEP
Номер версии (идентификационный номер) ПО	не ниже 2.4.89.1382
Цифровой идентификатор ПО	859a388916194d402c8aedcbaeb0bef4 (astep.exe)
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тепловой энергии, Гкал	от 0,12 до 9-10⁷
Диапазон измерений объема теплоносителя, м³	от 2 до 9-10⁸
Диапазон измерений массы теплоносителя, т	от 2 до 9-10⁸
Диапазон измерений массового расхода (массы) для ИК №1.5, № 1.6, т/ч	от 155 до 2000
Диапазон измерений объемного расхода (объема) для ИК №1.7, м³/ч	от 2 до 127
Диапазон измерений объемного расхода (объема) для ИК №2.5, № 2.6, м³/ч	от 6,3 до 630
Диапазон измерений температуры для ИК №1.3, №1.4, №2.3, №2.4, ^ОС	от 0 до +180
Диапазон измерений избыточного давления для ИК №1.1, № 2.1, кгс/см²	от 0 до 10
Диапазон измерений избыточного давления для ИК №1.2,№ 2.2, кгс/см²	от 0 до 4
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) и массы для ИК №№1.7 - 1.8, №№ 2.5 - 2.8, %	±1,1
Пределы допускаемой относительной погрешности измерений массового расхода (массы) для ИК №1.5, 1.6, %	±2,0
Пределы допускаемой относительной погрешности измерений тепловой энергии для ИК №1.9, %	±11,2
Пределы допускаемой относительной погрешности измерений тепловой энергии для ИК №2.9, %	±6,2
Пределы допускаемой абсолютной погрешности измерений температуры, ос	±(0,25+0,002-\|t\|)
Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), %	±1,0
Пределы допускаемой относительной погрешности измерений интервалов времени, %	±0,01
Примечание: t - измеренное значение температуры, °С

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Т еплоноситель	вода
Температура окружающего воздуха, °С - в месте размещения преобразователей расхода (в термочехле), комплекта термометров сопротивления, датчиков давления УУТЭ «Собственные нужды»	от -40 до +40
- в месте размещения тепловычислителя УУТЭ «Собственные нужды», средств измерений УУТЭ «Сетевая вода на город», ИВК и АРМ операторов	от +10 до +35
Относительная влажность воздуха при температуре +35 °С, %, не более - в месте размещения средств измерений УУТЭ «Собственные нужды» и УУТЭ «Сетевая вода на город»	95
- в месте размещения ИВК и АРМ операторов	80
Атмосферное давление, кПа	от 96 до 104
Параметры электрического питания: - напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Г ц	от 49 до 51

Знак утверждения типа

наносится в левый верхний угол титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматизированная коммерческого учета тепловой энергии Приуфимской ТЭЦ «БГК» зав. № 01	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе 1209-RA.RU.311735-2022 «ГСИ. Тепловая энергия и масса теплоносителя. Методика измерений системой автоматизированной коммерческого учета тепловой энергии Приуфимской ТЭЦ ООО «БГК»», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

Правила коммерческого учета тепловой энергии, теплоносителя», утвержденные постановлением Правительства Российский Федерации от 18 ноября 2013 г. № 1034;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Изготовитель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Испытательный центр

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Лист № 1

Всего листов 10

Регистрационный № 87364-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная коммерческого учета тепловой энергии Салаватской ТЭЦ ООО «БГК»

Назначение средства измерений

Система автоматизированная коммерческого учета тепловой энергии Салаватской ТЭЦ ООО «БГК» (далее - система) предназначена для измерений температуры, давления, расхода, объема, массы, количества тепловой энергии воды и пара.

Описание средства измерений

Измерение расхода теплоносителя реализовано одним из следующих способов:

- методом переменного перепада давления на стандартном сужающем устройстве (диафрагме) по ГОСТ 8.568.2-2005;
- с помощью расходомеров жидкости.

Система представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. Система спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Система состоит из семи автономных блоков - узлов учета, обеспечивающих измерения на конкретных объектах.

- преобразователи расхода теплоносителя в числоимпульсный сигнал;
- преобразователи температуры теплоносителя в значение электрического сопротивления;
- преобразователи избыточного давления и перепада давления теплоносителя в значение силы постоянного электрического тока.

На среднем уровне (2-ом уровне) происходит преобразование сигналов с выходов первичных измерительных преобразователей поступающих на соответствующие входы тепловычислителей (по одному на каждый узел учета) в соответствующие значения объемного расхода, давления и температуры теплоносителя и вычисления объема, массы, тепловой энергии теплоносителя. Вычисляются как мгновенные, так и средние и средневзвешенные за установленные период времени значения физических величин. Результаты измерений помещаются в архив (базу данных) тепловычислителей.

Таблица 1 - Перечень средств измерений

№«1)

Наименование

Рег. номер²⁾

Кол-во

1, 5

Теплосчетчик ЛОГИКА 6962 в составе:

- тепловычислитель СПТ961 модификации СПТ 961.2
- расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ
- комплект термометров сопротивления из платины технические разностных КТПТР-01
- термометр сопротивления из платины технический ТПТ-1 модификации ТПТ-1-3
- преобразователи (датчики) давления измерительные EJ* модификации EJA530E

65010-16

35477-12

23363-12

46156-10

46155-10

59868-15

1 шт.

3 шт.

1 компл.

1 шт.

3 шт.

2 -

Теплосчетчик ЛОГИКА 6962 в составе:

- тепловычислитель СПТ961 модификации СПТ 961.2
- расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ
- комплект термометров сопротивления из платины технические разностных КТПТР-01
- преобразователи (датчики) давления измерительные EJ* модификации EJA530E

65010-16

35477-12

23363-12

46156-10

59868-15

1 шт.

1 шт.
2 шт.

1 компл.
2 шт.

Теплосчетчик ЛОГИКА 6962 в составе:

- тепловычислитель СПТ961 модификации СПТ 961.2
- расходомер жидкости ультразвуковой двухканальный УРЖ2КМ
- термометр сопротивления из платины технический ТПТ-1 модификации ТПТ-1-3
- преобразователь (датчик) давления измерительный EJ* модификации EJA530E

65010-16

35477-12

23363-12

46155-10

59868-15

1 шт.

Комплекс учета энергоносителей ЭМИС-ЭСКО 2210 в составе:

- тепловычислитель СПТ961 модификации СПТ 961.2
- термометры сопротивления из платины технические ТПТ-1 модификации ТПТ-1-3
- преобразователи (датчики) давления измерительные EJ* модификации EJA530E

модификации EJA110E

48574-11

35477-12

46155-10

59868-15

1 шт.

1 шт.
2 шт.

2 шт.

Примечание:

¹⁾ - порядковый номер узла учета в таблице 2
²⁾ - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Таблица 2 - Перечень и состав ИК системы

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ Рег. номер		Тип СИ Рег. номер
1. Узел учета ТМ «СВ от БУ-2» ТМ «Подпитка»
1.1	ИК давления (подающий трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
1.2	ИК давления (обратный трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
1.3	ИК давления (подпитка)	EJA530E	59868-15	СПТ961.2	35477-12
1.4	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
1.5	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
1.6	ИК температуры (подпитка)	ТПТ-1-3	46155-10	СПТ961.2	35477-12
1.7	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 800	23363-12	СПТ961.2	35477-12
1.8	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 800	23363-12	СПТ961.2	35477-12
1.9	ИК объемного расхода (объема) (подпитка)	УРЖ2КМ DN 400	23363-12	СПТ961.2	35477-12
1.10	ИК массы (подающий трубопровод)	ИК №№ 1.1, 1.4, 1.7		СПТ961.2	35477-12
1.11	ИК массы (обратный трубопровод)	ИК №№ 1.2, 1.5, 1.8		СПТ961.2	35477-12
1.12	ИК массы (подпитка)	ИК №№ 1.3, 1.6, 1.7		СПТ961.2	35477-12
1.13	ИК тепловой энергии	-		СПТ961.2	35477-12
2. Узел учета ТМ «СВ от БУ-3»
2.1	ИК давления (подающий трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
2.2	ИК давления (обратный трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
2.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
2.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
2.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 600	23363-12	СПТ961.2	35477-12
2.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 600	23363-12	СПТ961.2	35477-12
2.7	ИК массы (подающий трубопровод)	ИК №№ 2.1, 2.3, 2.5		СПТ961.2	35477-12
2.8	ИК массы (обратный трубопровод)	ИК №№ 2.2, 2.4, 2.6		СПТ961.2	35477-12
2.9	ИК тепловой энергии	-		СПТ961.2	35477-12

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ Рег. номер		Тип СИ	Рег. номер
3. Узел учета ТМ «СВ от БУ-4»
3.1	ИК давления (подающий трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
3.2	ИК давления (обратный трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
3.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
3.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
3.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 500	23363-12	СПТ961.2	35477-12
3.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 500	23363-12	СПТ961.2	35477-12
3.7	ИК массы (подающий трубопровод)	ИК №№ 3.1, 3.3, 3.5		СПТ961.2	35477-12
3.8	ИК массы (обратный трубопровод)	ИК №№ 3.2, 3.4, 3.6		СПТ961.2	35477-12
3.9	ИК тепловой энергии	-		СПТ961.2	35477-07
4. Узел учета ТМ «Собственные нужды»
4.1	ИК давления (подающий трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
4.2	ИК давления (обратный трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
4.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
4.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
4.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 200	23363-12	СПТ961.2	35477-12
4.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 200	23363-12	СПТ961.2	35477-12
4.7	ИК массы (подающий трубопровод)	ИК №№ 3.1, 3.3, 3.5		СПТ961.2	35477-12
4.8	ИК массы (обратный трубопровод)	ИК №№ 3.2, 3.4, 3.6		СПТ961.2	35477-12
4.9	ИК тепловой энергии	-		35477-12	35477-07
5. Узел учета ТМ «СВ на ООО «ГНХС» ТМ Подпитка БУ-1
5.1	ИК давления (подающий трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
5.2	ИК давления (обратный трубопровод)	EJA530E	59868-15	СПТ961.2	35477-12
5.3	ИК давления (подпитка)	EJA530E	59868-15	СПТ961.2	35477-12
5.4	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
5.5	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12

№ ИК	Наименование ИК		Средства измерений, входящие в состав ИК
			Первый уровень		Второй уровень
			Тип СИ Рег. номер		Тип СИ	Рег. номер
5.6	ИК температуры (подпитка)		ТПТ-1-3	46155-10	СПТ961.2	35477-12
5.7	ИК объемного расхода (объема) (подающий трубопровод)		УРЖ2КМ DN 600	23363-12	СПТ961.2	35477-12
5.8	ИК объемного расхода (объема) (обратный трубопровод)		УРЖ2КМ DN 600	23363-12	СПТ961.2	35477-12
5.9	ИК объемного расхода (объема) (подпитка)		УРЖ2КМ DN 80	23363-12	СПТ961.2	35477-12
5.10	ИК массы (подающий трубопровод)		ИК №№ 5.1, 5.4, 5.7		СПТ961.2	35477-12
5.11	ИК массы (обратный трубопровод)		ИК №№ 5.2, 5.5, 5.8		СПТ961.2	35477-12
5.12	ИК массы (подпитка)		ИК №№ 5.3, 5.6, 5.9		СПТ961.2	35477-12
5.13	ИК тепловой энергии		-		СПТ961.2	35477-12
6. Узел учета ТМ «Замасленный конденсат от ООО «ГНХС»
6.1	ИК давления		EJA530E	59868-15	СПТ961.2	35477-12
6.2	ИК температуры		ТПТ-1-3	46155-10	СПТ961.2	35477-12
6.3	ИК объемного расхода (объема)		УРЖ2КМ DN 250	23363-12	СПТ961.2	35477-12
6.4	ИК массы		ИК №№ 6.1, 6.2, 6.3		СПТ961.2	35477-12
6.5	ИК тепловой энергии		-		СПТ961.2	35477-12
7. Узел учета «ТМ «Пар 35 ата на ООО «ГН					ХС»
7.1	ИК давления (магистраль 2)	EJA530E		59868-15	СПТ961.2	35477-12
7.2	ИК давления (магистраль 3)	EJA530E		59868-15	СПТ961.2	35477-12
7.3	ИК температуры (магистраль 2)	ТПТ-1-3		46155-10	СПТ961.2	35477-12
7.4	ИК температуры (магистраль 3)	ТПТ-1-3		46155-10	СПТ961.2	35477-12
7.5	ИК массового расхода (массы) (магистраль 2)	EJA110E		59868-15	СПТ961.2	35477-12
7.6	ИК массового расхода (массы) (магистраль 3)	EJA110E		59868-15	СПТ961.2	35477-12
7.7	ИК тепловой энергии	-			СПТ961.2	35477-12

Заводской номер системы №01 указан в руководстве по эксплуатации системы.

Программное обеспечение

ПО обеспечивает защиту программного обеспечения и измерительной информации

паролями в соответствии с правами доступа.

Идентификационные данные метрологически значимой части ПО представлены в таблицах 3, 4.

Таблица 3 - Идентификационные данные ПО SCADA/HMI DataRate
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SCADA/HMI DataRate
Номер версии (идентификационный номер) ПО	не ниже 3.3.3081.83
Цифровой идентификатор ПО	666dc60126bf22c2 (Krug. SCADA.Runtime)

Таблица 4 - Идентификационные данные ПО АСТЭП

Идентификационное наименование ПО	ASTEP
Номер версии (идентификационный номер) ПО	не ниже 2.4.89.1382
Цифровой идентификатор ПО	859a388916194d402c8aedcbaeb0bef4 (astep.exe)
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тепловой энергии, Гкал	от 0,01 до 9-10⁷
Диапазон измерений объема теплоносителя, м³	от 3,84 до 9-10⁸
Диапазон измерений массы теплоносителя, т	от 3,84 до 9-10⁸
Диапазон измерений объемного расхода для ИК №1.7, № 1.8, м³/ч	от 384 до 19200
Диапазон измерений объемного расхода для ИК №2.5, № 2.6, №5.7, № 5.8, м³/ч	от 216 до 10800
Диапазон измерений объемного расхода для ИК №3.5, № 3.6, м³/ч	от 150 до 7500
Диапазон измерений объемного расхода для ИК №6.3, м³/ч	от 37,5 до 1875
Диапазон измерений объемного расхода для ИК №4.5, № 4.6, м³/ч	от 24 до 1200
Диапазон измерений объемного расхода для ИК №5.9, м³/ч	от 3,84 до 192
Диапазон измерений массового расхода (массы) для ИК №7.5, т/ч	от 15,964 до 134,147
Диапазон измерений массового расхода (массы) для ИК №7.6, т/ч	от 14,99 до 133,64
Диапазон измерений температуры для ИК №1.4, №1.5, №1.6, №2.3, №2.4, №3.3, №3.4, №4.3, №4.4, №5.4, №5.5, № 5.6, № 6.2 ^ОС	от 0 до +180
Диапазон измерений температуры для ИК №7.3, №7.4, ос	от 400 до 450
Диапазон измерений избыточного давления для ИК №1.1, №2.1, № 3.1, № 4.1, кгс/см²	от 0 до 16
Диапазон измерений избыточного давления для ИК № 1.3, №5.1, кгс/см²	от 0 до 10

Наименование характеристики	Значение
Диапазон измерений избыточного давления для ИК №1.2, №2.2, № 3.2, № 4.2, № 5.2, № 5.3, кгс/см²	от 0 до 6
Диапазон измерений избыточного давления для ИК №6.1, кгс/см²	от 0 до 2
Диапазон измерений избыточного давления для ИК №7.1, № 7.2, кгс/см²	от 0 до 60
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) и массы для ИК №№1.7 - 1.12, №№ 2.5 - 2.8, №№ 3.5 - 3.8, №№ 4.5 - 4.8, №№ 5.7 - 5.12, №№ 6.3 - 6.4, %	±(1+0,01-Gmax/G), но не более ±3,5
Пределы допускаемой относительной погрешности измерений массы для ИК №7.5, № 7.6, %	±3
Пределы допускаемой относительной погрешности измерений тепловой энергии^ для ИК №1.13, №2.9, № 3.9, № 4.9, № 6.5, %	±(1,5+0,01-Gmax/G)/(1-a-p)
Пределы допускаемой относительной погрешности измерений тепловой энергии¹:* для ИК № 5.13, %	±(2+12/(t1-t2)+0,01 •Gmax/G)
Пределы допускаемой относительной погрешности измерений тепловой энергии для ИК №7.7, %	±3,1
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±(0,3+0,002-\|t\|)
Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), %	±0,2
Пределы допускаемой относительной погрешности измерений интервалов времени, %	±0,01
Примечание: ¹⁾ при (t1-t2)>3 °С, t1 - температура теплоносителя в подающем трубопроводе, °С; t2 - температура теплоносителя в обратном трубопроводе, °С; Gmax и G - соответственно верхний предел измерений и значение измеряемого расхода в подающем трубопроводе, м³/ч; a=M2/M1, где M1 - масса теплоносителя, прошедшего по подающему трубопроводу, т, M2 - масса теплоносителя прошедшего по обратному трубопроводу, т; 0<a<1; P=t2/t1; t - измеренное значение температуры, °С;

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Теплоноситель
- на узлах учета №№ 1 - 6	вода
- на узле учета №7	перегретый пар

Наименование характеристики	Значение
Температура окружающего воздуха, °С - в месте размещения преобразователей давления, термометров сопротивления, ультразвуковых преобразователей расхода	от -40 до +40
УРЖ2КМ из состава узлов учета №1 (кроме ТМ «Подпитка теплосети»), №2, №3, №6: - в месте размещения преобразователей давления, термометров	от +15 до +30
сопротивления, ультразвуковых преобразователей расхода УРЖ2КМ из состава узлов учета №4, №5, ТМ «Подпитка теплосети» узла учета №1: - в месте размещения преобразователей давления, перепада давления термометров сопротивления из состава узла учета №7	от +15 до +35
- в месте размещения электронных блоков УРЖ2КМ и тепловычислителей	от +10 до +40
- в месте размещения ИВК и АРМ операторов	от +10 до +35
Относительная влажность воздуха при температуре +35 °С, %, не более - в месте размещения преобразователей давления, термометров сопротивления, ультразвуковых преобразователей расхода УРЖ2КМ из состава узлов учета №№1 - 7	95
- в месте размещения электронных блоков УРЖ2КМ, тепловычислителей, ИВК и АРМ операторов	80
Атмосферное давление, кПа	от 84 до 106,7
Параметры электрического питания: - напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Г ц	от 49 до 51

Знак утверждения типа

наносится в левый верхний угол титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений Комплектность средства измерений представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматизированная коммерческого учета тепловой энергии Салаватской ТЭЦ ООО «БГК» зав. № 01	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы	-	1 экз.

Сведения о методиках (методах) измерений

приведены в

руководстве по эксплуатации раздел 1.1.5 «Устройство и работа Системы. Методы измерений»;

в документе 1205-RA.RU.311735-2022 «ГСИ. Тепловая энергия и масса теплоносителя. Методика измерений на узле коммерческого учета отпускаемого пара на ООО «Газпром нефтехим Салават» Салаватской ТЭЦ ООО «БГК», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи об аккредитации в реестре

Лист № 9 Всего листов 10 аккредитованных лиц: RA.RU.311735. Свидетельство об аттестации № 1205-RA.RU.311735-2022.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Изготовитель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3 Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Испытательный центр

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Лист № 1 Регистрационный № 87365-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная коммерческого учета тепловой энергии Кармановской ГРЭС ООО «БГК»

Назначение средства измерений

Система автоматизированная коммерческого учета тепловой энергии Кармановской ГРЭС ООО «БГК» (далее - система) предназначена для измерений температуры, давления, объемного расхода, объема, массы, количества тепловой энергии воды.

Описание средства измерений

Система представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. Система спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Система состоит из пяти автономных блоков - узлов учета, обеспечивающих измерения на конкретных объектах.

- преобразователи расхода теплоносителя в числоимпульсный сигнал;
- преобразователи температуры теплоносителя в значение электрического сопротивления;
- преобразователи давления теплоносителя в значение силы постоянного электрического тока.

На среднем уровне (2-ом уровне) происходит преобразование сигналов с выходов первичных измерительных преобразователей поступающих на соответствующие входы тепловычислителей (по одному на каждый узел учета) в соответствующие значения объемного расхода, давления и температуры теплоносителя и вычисления объема, массы теплоносителя и тепловой энергии. Вычисляются как мгновенные, так и средние и средневзвешенные за установленные период времени значения физических величин. Результаты измерений помещаются в архив (базу данных) тепловычислителей.

- ИВК). ИВК включает в себя сервер базы данных, автоматизированные рабочие места (далее -АРМ), а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня, формирование справочных и отчетных документов, хранение измерительной информации и журналов событий в базе данных.

Таблица 1 - Перечень средств измерений

№¹⁾	Наименование	Рег. номер²⁾	Кол-во
1	Теплосчетчик ЛОГИКА 6962 в составе:	65010-16	1 шт.
	- тепловычислитель СПТ961 модификации СПТ 961.2	35477-12	1 шт.
	- расходомер жидкости ультразвуковой двухканальный	23363-12	1 шт.
	УРЖ2КМ
	- комплект термометров сопротивления из платины	46156-10	1 компл.
	технические разностных КТПТР-01 - датчики давления Метран-150 модели 150TG	32854-13	2 шт.
2 -	Теплосчетчик ЛОГИКА 6962 в составе:	65010-16	1 шт.
4	- тепловычислитель СПТ962	64150-16	1 шт.
	- расходомер жидкости ультразвуковой двухканальный	23363-12	1 шт.
	УРЖ2КМ
	- комплект термометров сопротивления из платины	46156-10	1 компл.
	технические разностных КТПТР-01 - датчики давления Метран-75 модели 75G	48186-11	2 шт.
5	Теплосчетчик ЛОГИКА 6962 в составе:	65010-16	1 шт.
	- тепловычислитель СПТ961 модификации СПТ 961.2	35477-12	1 шт.
	- преобразователь расхода электромагнитный МастерФлоу - термометр сопротивления из платины технический ТПТ-1	31001-12	1 шт.
	модификации ТПТ-1-3	46155-10	1 шт.
	- датчик давления Метран-150 модели 150TG	32854-13	1 шт.
Примечание: ¹⁾ - порядковый номер узла учета в таблице 2
²⁾ - регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений

Таблица 2 - Перечень и состав ИК системы

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ Рег. номер		Тип СИ	Рег. номер
1. Узел учета ТМ «с. Энергетик»
1.1	ИК давления (подающий трубопровод)	Метран-150	32854-13	СПТ961.2	35477-12
1.2	ИК давления (обратный трубопровод)	Метран-150	32854-13	СПТ961.2	35477-12
1.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
1.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ961.2	35477-12
1.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 300	23363-12	СПТ961.2	35477-12
1.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 300	23363-12	СПТ961.2	35477-12
1.7	ИК массы (подающий трубопровод)	ИК №№ 1.1, 1.3, 1.5		СПТ961.2	35477-12

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ Рег. номер		Тип СИ	Рег. номер
1.8	ИК массы (обратный трубопровод)	ИК №№ 1.2, 1.4, 1.6		СПТ961.2	35477-12
1.9	ИК тепловой энергии	-		СПТ961.2	35477-12
2. Узел учета ТМ «БОС»
2.1	ИК давления (подающий трубопровод)	Метран-75	48186-11	СПТ962	64150-16
2.2	ИК давления (обратный трубопровод)	Метран-75	48186-11	СПТ962	64150-16
2.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ962	64150-16
2.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ962	64150-16
2.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 80	23363-12	СПТ962	64150-16
2.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 80	23363-12	СПТ962	64150-16
2.7	ИК массы (подающий трубопровод)	ИК №№ 2.1, 2.3, 2.5		СПТ962	64150-16
2.8	ИК массы (обратный трубопровод)	ИК №№ 2.2, 2.4, 2.6		СПТ962	64150-16
2.9	ИК тепловой энергии	-		СПТ962	64150-16
3. Узел учета ТМ «Тепличный комбинат Янаульский»
3.1	ИК давления (подающий трубопровод)	Метран-75	48186-11	СПТ962	64150-16
3.2	ИК давления (обратный трубопровод)	Метран-75	48186-11	СПТ962	64150-16
3.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ962	64150-16
3.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ962	64150-16
3.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 300	23363-12	СПТ962	64150-16
3.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 300	23363-12	СПТ962	64150-16
3.7	ИК массы (подающий трубопровод)	ИК №№ 3.1, 3.3, 3.5		СПТ962	64150-16
3.8	ИК массы (обратный трубопровод)	ИК №№ 3.2, 3.4, 3.6		СПТ962	64150-16
3.9	ИК тепловой энергии	-		СПТ962	64150-16
4. Узел учета ТМ «подстанция с. Энергетик»
4.1	ИК давления (подающий трубопровод)	Метран-75	48186-11	СПТ962	64150-16
4.2	ИК давления (обратный трубопровод)	Метран-75	48186-11	СПТ962	64150-16
4.3	ИК температуры (подающий трубопровод)	КТПТР-01	46156-10	СПТ962	64150-16

№ ИК	Наименование ИК	Средства измерений, входящие в состав ИК
		Первый уровень		Второй уровень
		Тип СИ Рег. номер		Тип СИ	Рег. номер
4.4	ИК температуры (обратный трубопровод)	КТПТР-01	46156-10	СПТ962		64150-16
4.5	ИК объемного расхода (объема) (подающий трубопровод)	УРЖ2КМ DN 50	23363-12	СПТ962		64150-16
4.6	ИК объемного расхода (объема) (обратный трубопровод)	УРЖ2КМ DN 50	23363-12	СПТ962		64150-16
4.7	ИК массы (подающий трубопровод)	ИК №№ 3.1, 3.3, 3.5		СПТ962		64150-16
4.8	ИК массы (обратный трубопровод)	ИК №№ 3.2, 3.4, 3.6		СПТ962		64150-16
4.9	ИК тепловой энергии	-		СПТ962		64150-16
5. Узел учета «Подпитка»
5.1	ИК давления	Метран-150	32854-13	СПТ961.2	35477-12
5.2	ИК температуры	ТПТ-1-3	46155-10	СПТ961.2	35477-12
5.3	ИК объемного расхода (объема)	МастерФлоу DN 80	31001-12	СПТ961.2	35477-12
5.4	ИК массы	ИК №№ 5.1, 5.2, 5.3		СПТ961.2	35477-12
5.5	ИК тепловой энергии	-		СПТ961.2	35477-12

Заводской номер системы №01 указан в руководстве по эксплуатации системы.

Программное обеспечение

Идентификационные данные метрологически значимой части ПО представлены в таблицах 3, 4.

Таблица 3 - Идентификационные данные ПО SCA	DA КРУГ-2000
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SCADA КРУГ-2000
Номер версии (идентификационный номер) ПО	не ниже 4.1
Цифровой идентификатор ПО	0xdd1f2d91faa432f909e047d0b0d8fb4

Таблица 4 - Идентификационные данные ПО АСТЭП

Идентификационное наименование ПО	ASTEP
Номер версии (идентификационный номер) ПО	не ниже 2.4.89.1382
Цифровой идентификатор ПО	859a388916194d402c8aedcbaeb0bef4 (astep.exe)
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тепловой энергии, Гкал	от 0,0015 до 940⁷
Диапазон измерений объема теплоносителя, м³	от 0,5 до 940⁸
Диапазон измерений массы теплоносителя, т	от 0,5 до 940⁸
Диапазон измерений объемного расхода для ИК №1.5, № 1.6, №3.5, №3.6, м³/ч	от 18 до 2700
Диапазон измерений объемного расхода для ИК №2.5, № 2.6, м³/ч	от 1,3 до 192
Диапазон измерений объемного расхода для ИК №4.5, № 4.6, м³/ч	от 0,5 до 75
Диапазон измерений объемного расхода для ИК №5.3, м³/ч	от 1,8 до 180
Диапазон измерений температуры для ИК №1.3, №1.4, №2.3, №2.4, №3.3, №3.4, №4.3, №4.4, №5.2, ^ОС	от 0 до +180
Диапазон измерений избыточного давления для ИК №1.1, №1.2, №2.1, № 3.1, № 4.1, №5.1, кгс/см²	от 0 до 16
Диапазон измерений избыточного давления для ИК № 2.2, №3.2, №4.2, кгс/см²	от 0 до 10
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) и массы для ИК №№1.5 - №1.8, №№ 2.5 - 2.8, №№ 3.5 - 3.8, №№ 4.5 - 4.8, %	±(2+0,02 • Gmax/ G)
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) и массы для ИК №5.3, № 5.4 , %	±(1+0,0KGmax/G)
Пределы допускаемой относительной погрешности измерений тепловой энергии¹) для ИК №1.9, №2.9, № 3.9, № 4.9, %	±(3+12/(t1-a-t2)+0,02-Gmax/G)
Пределы допускаемой относительной погрешности измерений тепловой энергии¹) для ИК №5.5, %	±(2+12/(t1-a-t2)+0,01-Gmax/G)
Пределы допускаемой абсолютной погрешности измерений температуры, ос	±(0,3+0,002-\|t\|)
Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), %	±1,0
Пределы допускаемой относительной погрешности измерений интервалов времени, %	±0,01

Наименование характеристики

Значение

Примечание:

¹⁾ при 3<(t1-t2)<145 °С, t1 - температура теплоносителя в подающем трубопроводе, °С; t2 - температура теплоносителя в обратном трубопроводе, °С;

Gmax и G - соответственно верхний предел измерений и значение измеряемого расхода в подающем трубопроводе, м³/ч;

а - коэффициент водоразбора, a=M2/M1, где M1 - масса теплоносителя, прошедшего по подающему трубопроводу, т, M2 - масса теплоносителя прошедшего по обратному

трубопроводу, т; 0<а<1;

t - измеренное значение температуры, °С;

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Т еплоноситель	вода
Температура окружающего воздуха, °С
- в месте размещения преобразователей давления, термометров
сопротивления, ультразвуковых преобразователей расхода УРЖ2КМ	от -40 до +40
- в месте размещения электронных блоков УРЖ2КМ,
преобразователя расхода электромагнитного МастерФлоу и	от +10 до +40
тепловычислителей
- в месте размещения ИВК и АРМ операторов	от +10 до +35
Относительная влажность воздуха при температуре +35 °С, %, не более - в месте размещения преобразователей давления, термометров сопротивления, ультразвуковых преобразователей расхода УРЖ2КМ	95
- в месте размещения электронных блоков УРЖ2КМ, преобразователя	95
расхода электромагнитного МастерФлоу, тепловычислителей, ИВК и АРМ операторов	80
Атмосферное давление, кПа	от 84 до 106,7
Параметры электрического питания:
- напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Г ц	от 49 до 51

Знак утверждения типа

наносится в левый верхний угол титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматизированная коммерческого учета тепловой энергии Кармановской ГРЭС ООО «БГК» зав. № 01	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы	-	1 экз.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации раздел 1.1.5 «Устройство и работа Системы. Методы измерений».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Изготовитель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3

Телефон: +7 (347) 222-86-25

Е-mail: office@bgkrb.ru

Испытательный центр

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
