Номер по Госреестру СИ: 85099-22
85099-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Алтайского края
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Алтайского края (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГОРИЗОНТ»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Алтайского края», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Алтайского края
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Испытательный центр
Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) (основные и/или резервные);
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя серверы ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere. Резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».
Сервер ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere.
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков при помощи технических средств приёма-передачи данных поступает на входы УСПД (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. УСПД единомоментно работает либо в основном канале, либо в резервном.
Допускается опрос счётчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса.
Далее по основному каналу связи данные с УСПД передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
При отказе основного канала связи или УСПД счётчики опрашиваются по резервному с использованием каналообразующего оборудования стандарта GSM.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически путем межсерверного обмена.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5.
СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы серверов, УСПД и счётчиков.
УССВ типа ССВ-1Г, Метроном-50М и УСВ-3 осуществляют приём и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен УССВ типа ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным устройством коррекции времени может быть УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен УССВ типа УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД синхронизируются от ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики синхронизируются от УСПД (основных и/или резервных), сравнение показаний часов происходит при каждом сеансе связи «счетчик - УСПД». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
В случае использования резервного канала связи стандарта GSM счетчики синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи счетчик - сервер. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 - Комплектность средтва измерений
Наименование |
Обозначение |
Количество (шт./экз.) |
1 |
2 |
3 |
Трансформаторы тока |
ТГФМ-110 II* |
6 |
Трансформаторы тока |
ТВ |
6 |
1 |
2 |
3 |
Трансформаторы тока |
ТФН-35М |
16 |
Трансформаторы тока |
ТЛО-10 |
24 |
Трансформаторы тока |
ТПЛ-10 |
17 |
Трансформаторы тока |
ТПЛ-10-М |
4 |
Трансформаторы тока |
ТГФ220-П* |
35 |
Трансформаторы тока |
ТФЗМ-35А-У1 |
9 |
Трансформаторы тока |
ТФНД-35М |
4 |
Трансформаторы тока |
ТГФ 220-II* |
6 |
Трансформаторы тока |
ТФЗМ 35А-У1 |
1 |
Трансформаторы тока |
ТВД-35МКП |
4 |
Трансформаторы тока |
ТЛП-10 |
14 |
Трансформаторы тока |
ТГФ110-П* |
9 |
Трансформаторы тока |
ТГФ110 |
15 |
Трансформаторы тока |
ТПФМ-10 |
8 |
Трансформаторы тока |
ТПЛМ-10 |
3 |
Трансформаторы тока |
ТГФМ-220 II* |
1 |
Трансформаторы напряжения |
НАМИТ-10 |
1 |
Трансформаторы напряжения |
НАМИТ-10-2 |
2 |
Трансформаторы напряжения |
НАМИ-10-95УХЛ2 |
6 |
Трансформаторы напряжения |
НАМИ-220 УХЛ1 |
42 |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
18 |
Трансформаторы напряжения |
ЗНОМ-35 |
2 |
Трансформаторы напряжения |
ЗНОМ-35-65 |
34 |
Счётчики электроэнергии многофункциональные |
ЕвроАЛЬФА |
52 |
Счётчики электрической энергии трёхфазные многофункциональные |
Альфа А1800 |
4 |
Счётчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
20 |
Счётчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
3 |
Устройства сбора и передачи данных |
RTU-327 |
1 |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
2 |
Устройство синхронизации времени |
УСВ-3 |
1 |
Сервер точного времени |
Метроном-50М |
2 |
Серверы синхронизации времени |
ССВ-1Г |
1 |
Формуляр |
13526821.4611.187.ПФ |
1 |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

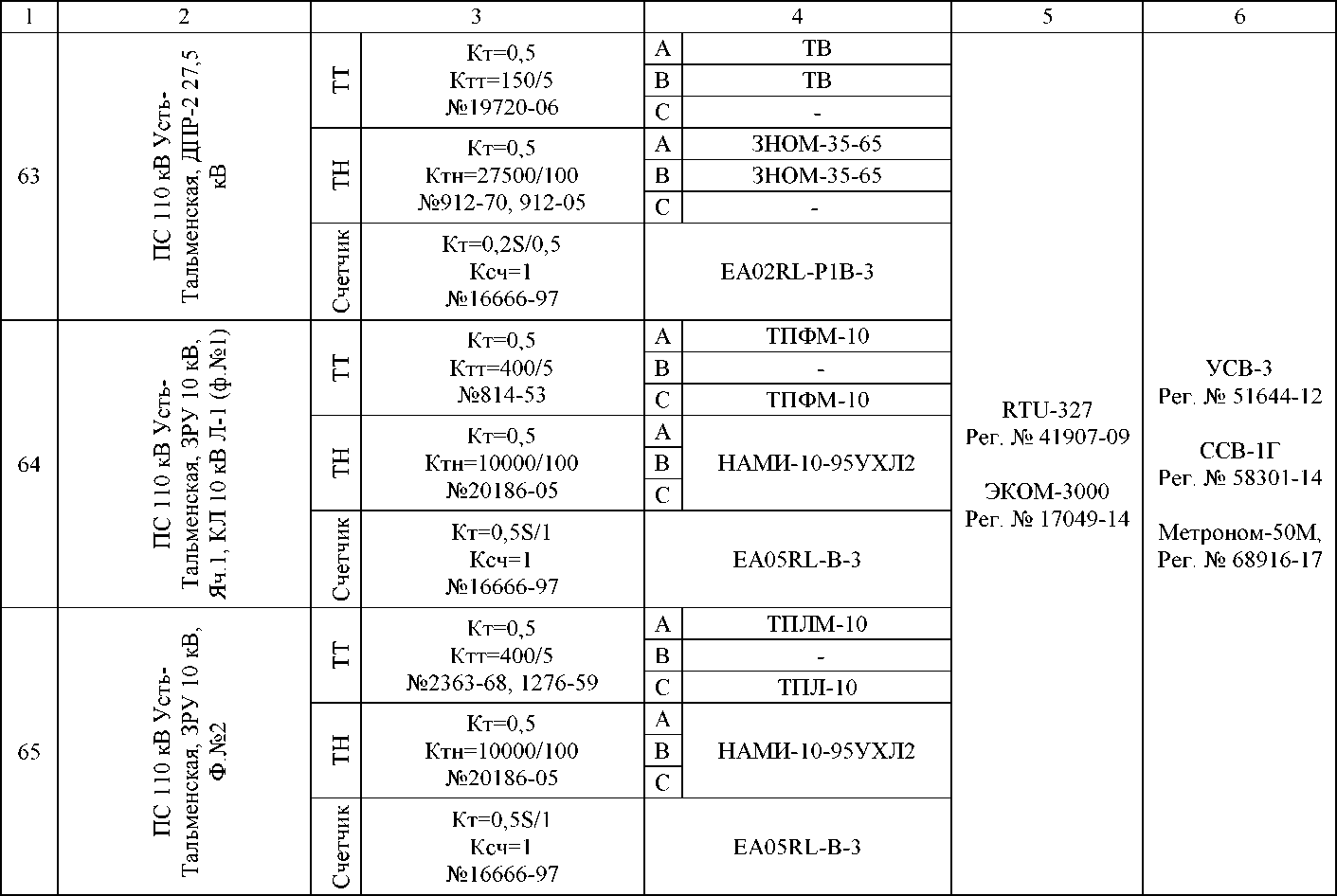

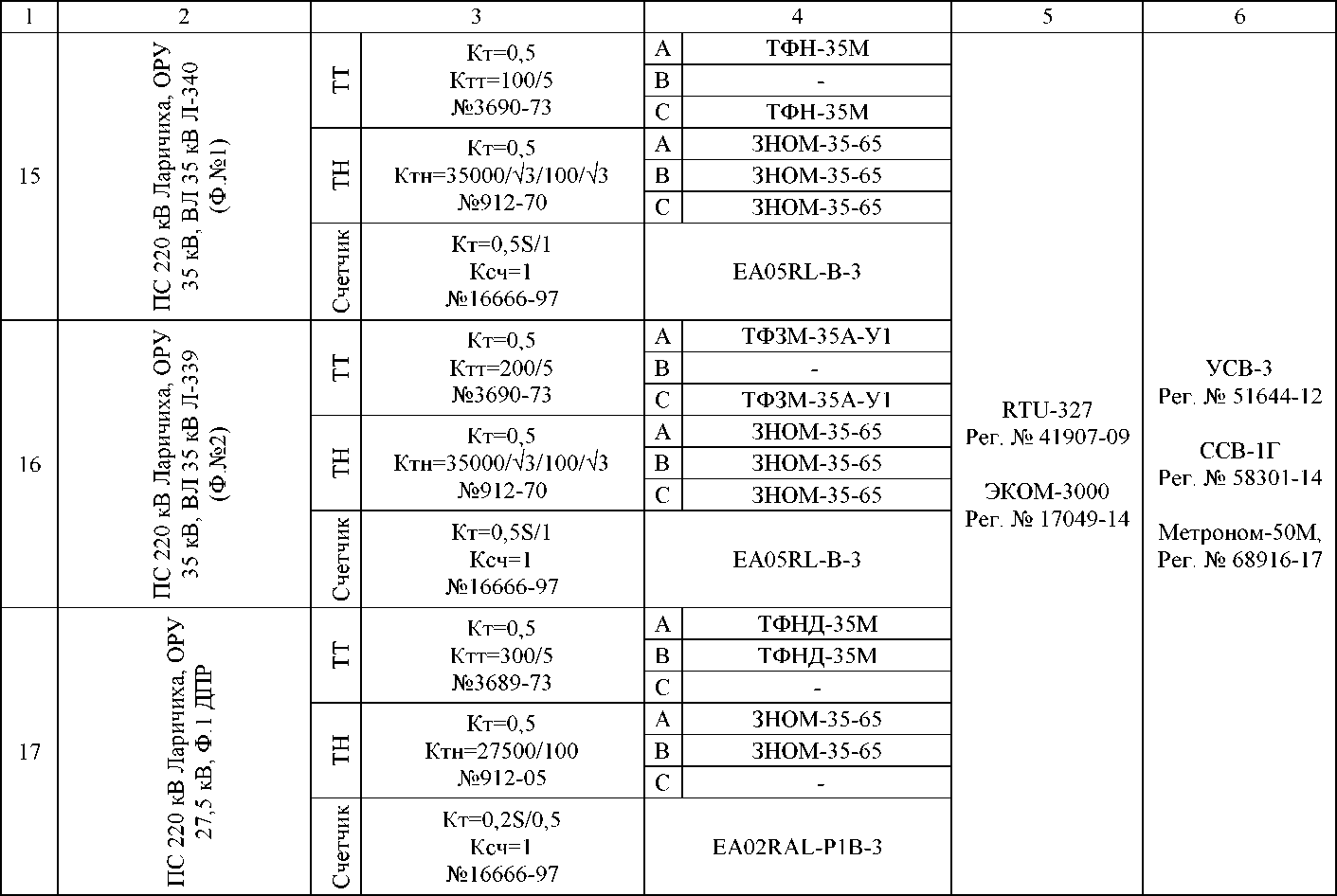

Таблица 4 - Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ Алтайская, Ввод 110 кВ Т-1 |
н н |
L'yCOS Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
2 |
ПС 110 кВ Алтайская, Ввод 110 кВ Т-2 |
н н |
L'yCOS Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 110 кВ Алтайская, Ф.1 ДПР 27,5 кВ |
н н |
Кт=0,5 Ктт=75/5 №19720-06 |
А |
ТВ |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-P2B-3 | |||||
4 |
ПС 110 кВ Алтайская, Ф.2 ДПР 27,5 кВ |
н н |
Кт=0,5 Ктт=50/5 №3690-73 |
А |
ТФН-35М | ||
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-07 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,5Б/1 Ксч=1 №16666-97 |
EA05RL-P2B-3 | |||||
5 |
ПС 110 кВ Алтайская, Ф.4 ДПР 27,5 кВ |
н н |
Кт=0,5 Ктт=50/5 №3690-73 |
А |
ТФН-35М | ||
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-07 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kr=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
6 |
ПС 110 кВ Алтайская, ЗРУ 10 кВ, Ф.№1 |
н н |
Кт=0,5 Ктт=200/5 №25433-06 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №18178-99 |
А В С |
НАМИТ-10-2 | ||||
Счетчик |
Кт=0,5Б/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
7 |
ПС 110 кВ Алтайская, ЗРУ 10 кВ, Ф.№2 |
н н |
Кт=0,5 Ктт=300/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №18178-99 |
А В С |
НАМИТ-10-2 | ||||
Счетчик |
Kr=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
8 |
ПС 110 кВ Алтайская, ЗРУ 10 кВ, Ф.№3 |
н н |
Кт=0,5 Ктт=100/5 №22192-03 |
А |
ТПЛ-10-М | ||
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,5 Ктн=10000/100 №18178-99 |
А В С |
НАМИТ-10-2 | ||||
Счетчик |
Kr=0,5S/1 Ксч=1 №16666-97 |
EA05RAL-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Алтайская, ЗРУ 10 кВ, Ф.№5 |
н н |
Кт=0,5 Ктт=300/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №18178-99 |
А В С |
НАМИТ-10-2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
10 |
ПС 110 кВ Алтайская, ЗРУ 10 кВ, Ф.№6 |
н н |
Кт=0,5 Ктт=150/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №18178-99 |
А В С |
НАМИТ-10-2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
11 |
ПС 110 кВ Алтайская, ЗРУ 10 кВ, Ф.№7 |
н н |
Кт=0,5 Ктт=400/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №18178-99 |
А В С |
НАМИТ-10-2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
12 |
ПС 110 кВ Алтайская, ЗРУ 10 кВ, Ф.№8 |
н н |
Kt=0,2S Ктт=300/5 №25433-06 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №18178-99 |
А В С |
НАМИТ-10-2 | ||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
13 |
ПС 220 кВ Ларичиха, Ввод 220 кВ Т-1 |
н н |
Kt=0,2S Ктт=100/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
14 |
ПС 220 кВ Ларичиха, Ввод 220 кВ Т-2 |
н н |
Kt=0,2S Ктт=100/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 | ||
18 |
ПС 220 кВ Ларичиха, ОРУ 27,5 кВ, Ф.2 ДПР |
н н |
Кт=0,5 Ктт=300/5 №3689-73 |
А |
ТФНД-35М |
В |
ТФНД-35М | ||||
С |
- | ||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||
В |
ЗНОМ-35-65 | ||||
С |
- | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||
19 |
ПС 220 кВ Ларичиха, ОРУ 27,5 кВ, Ф.3 ДПР |
н н |
Кт=0,5 Ктт=100/5 №3690-73 |
А |
ТФН-35М |
В |
ТФН-35М | ||||
С |
- | ||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||
В |
ЗНОМ-35-65 | ||||
С |
- | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||
20 |
ПС 220 кВ Плотинная, ОРУ 220 кВ, ВЛ 220 кВ Барнаульская - Плотинная (БП-208) |
н н |
Kr=0,2S Ктт=1000/1 №20645-05 |
А |
ТГФ 220-II* |
В |
ТГФ 220-II* | ||||
С |
ТГФ 220-II* | ||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
RTU-327
Рег. № 41907-09
ЭКОМ-3000
Рег. № 17049-14
УСВ-3
Рег. № 51644-12
ССВ-1Г
Рег. № 58301-14
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 220 кВ Плотинная, ОРУ 220 кВ, ВЛ 220 кВ Плотинная - Светлая (ПС- 212) |
н н |
Kt=0,2S Ктт=1000/1 №20645-05 |
А |
ТГФ 220-II* |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТГФ 220-II* | ||||||
С |
ТГФ 220-II* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
22 |
ПС 220 кВ Плотинная, ОРУ 35 кВ, ВЛ 35 кВ ПС-316 |
н н |
Кт=0,5 Ктт=150/5 №3690-73 |
А |
ТФЗМ-35А-У1 | ||
В |
- | ||||||
С |
ТФЗМ-35А-У1 | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
23 |
ПС 220 кВ Плотинная, ОРУ 27,5 кВ, Ф.1 ДПР |
н н |
Кт=0,5 Ктт=200/5 №3690-73 |
А |
ТФН-35М | ||
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
24 |
ПС 220 кВ Плотинная, ОРУ 27,5 кВ, Ф.2 ДПР |
н н |
Кт=0,5 Ктт=200/5 №3690-73 |
А |
ТФН-35М |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
25 |
ПС 220 кВ Плотинная, КРУН 10 кВ, Ф.№1 |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
26 |
ПС 220 кВ Плотинная, КРУН 10 кВ, Ф.№2 |
н н |
I\'t0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ПС 220 кВ Плотинная, КРУН 10 кВ, Яч.2, Ф.№3 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
28 |
ПС 220 кВ Плотинная, КРУН 10 кВ, Яч.4, Ф.№4 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
29 |
ПС 220 кВ Световская, Ввод 220 кВ Т-1 |
н н |
Kr=0,2S Ктт=100/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ПС 220 кВ Световская, Ввод 220 кВ Т-2 |
н н |
Kt=0,2S Ктт=100/1 №20645-07 |
А |
ТГФ220-П* |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
31 |
ПС 220 кВ Световская, ОРУ 27,5 кВ, Ф.1 ДПР |
н н |
Кт=0,5 Ктт=100/5 №3690-73 |
А |
ТФН-35М | ||
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
32 |
ПС 220 кВ Световская, ОРУ 27,5 кВ, Ф.2 ДПР |
н н |
Кт=0,5 Ктт=100/5 №26417-06, 3690-73 |
А |
ТФЗМ 35А-У1 | ||
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70, 912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
33 |
ПС 220 кВ Смазнево, Ввод 220 кВ Т-1 |
н н |
Kt=0,2S Ктт=200/1 №20645-07 |
А |
ТГФ220-П* |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
34 |
ПС 220 кВ Смазнево, Ввод 220 кВ Т-2 |
н н |
Kt=0,2S Ктт=200/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
35 |
ПС 220 кВ Смазнево, ОРУ 35 кВ, Ввод 1 35 кВ |
н н |
Кт=0,5 Ктт=750/5 №71924-18 |
А |
ТВД-35МКП | ||
В |
- | ||||||
С |
ТВД-35МКП | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70, 912-54 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35 | ||||||
С |
ЗНОМ-35 | ||||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ПС 220 кВ Смазнево, ОРУ 35 кВ, Ввод 2 35 кВ |
н н |
Кт=0,5 Ктт=750/5 №71924-18 |
А |
ТВД-35МКП |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТВД-35МКП | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70, 912-54 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35 | ||||||
С |
ЗНОМ-35 | ||||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
37 |
ПС 220 кВ Смазнево, ЗРУ 10 кВ, Ввод 1 10 кВ |
н н |
Кт=0,28 Ктт=800/5 №30709-05 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,28/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
38 |
ПС 220 кВ Смазнево, ЗРУ 10 кВ, Ф.№1 |
н н |
Кт=0,5 Ктт=100/5 №1276-59, 25433-03 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ПС 220 кВ Смазнево, ЗРУ 10 кВ, Ф.№2 |
н н |
Kt=0,2S Ктт=100/5 №30709-05 |
А |
ТЛП-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Kt=0,2S/0.5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
40 |
ПС 220 кВ Смазнево, ЗРУ 10 кВ, Ф.№3 |
н н |
Кт=0,28 Ктт=100/5 №30709-05 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,5Б/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
41 |
ПС 220 кВ Смазнево, ЗРУ 10 кВ, Ф.№4 |
н н |
Кт=0,28 Ктт=200/5 №30709-05 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,5Б/1 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
42 |
ПС 220 кВ Смазнево, ЗРУ 10 кВ, Ф.№6 |
н н |
Кт=0,5 Ктт=200/5 №22192-01 |
А |
ТПЛ-10-М |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RAL-P4B-3 | |||||
43 |
ПС 220 кВ Смазнево, ЗРУ 10 кВ, Ф.№7 |
н н |
Kr=0,2S Ктт=100/5 №30709-05 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
44 |
ПС 220 кВ Тягун, Ввод 220 кВ Т-1 |
н н |
Kr=0,2S Ктт=100/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 220 кВ Тягун, Ввод 220 кВ Т-2 |
н н |
Kt=0,2S Ктт=100/1 №20645-07 |
А |
ТГФ220-П* |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
46 |
ПС 220 кВ Тягун, ЗРУ 10 кВ, Ф.№1 |
н н |
Kt=0,2S; Кт=0,5 Ктт= 100/5 № 25433-03; № 1276-59 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
47 |
ПС 220 кВ Тягун, ЗРУ 10 кВ, Ф.№2 |
н н |
Kt=0,2S Ктт=100/5 №25433-06 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-12 |
СЭТ-4ТМ.03М |
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ПС 220 кВ Тягун, ЗРУ 10 кВ, Ф.№3 |
н н |
Kt=0,2S Ктт=150/5 №25433-06 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-12 |
СЭТ-4ТМ.03М | |||||
49 |
ПС 220 кВ Тягун, ЗРУ 10 кВ, Ф.№4 |
н н |
Kt=0,2S Ктт=100/5 №25433-06 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-12 |
СЭТ-4ТМ.03М | |||||
50 |
ПС 220 кВ Урываево, ОРУ 220 кВ, ВЛ 220 кВ Светлая - Урываево (СУ-216) |
н н |
Kt=0,2S Ктт=600/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 | ||
51 |
ПС 220 кВ Урываево, ОРУ 220 кВ, ВЛ 220 кВ Урываево - Зубково (УЗ-218) |
н н |
Kt=0,2S Ктт=600/1 №20645-07 |
А |
ТГФ220-П* |
В |
ТГФ220-П* | ||||
С |
ТГФ220-П* | ||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||
52 |
ПС 220 кВ Урываево, ОРУ 110 кВ, ВЛ 110 кВ Велижановская - Урываево (ВЛ ВУ-14) |
н н |
Kt=0,2S Ктт=300/1 №34096-07 |
А |
ТГФ110-П* |
В |
ТГФ110-П* | ||||
С |
ТГФ110-П* | ||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||
В |
НАМИ-110 УХЛ1 | ||||
С |
НАМИ-110 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||
53 |
ПС 220 кВ Урываево, ОРУ 110 кВ, ВЛ 110 кВ Урываево - Коротоякская (ВЛ УК-15) |
н н |
Kt=0,2S Ктт=300/1 №34096-07 |
А |
ТГФ110-П* |
В |
ТГФ110-П* | ||||
С |
ТГФ110-П* | ||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||
В |
НАМИ-110 УХЛ1 | ||||
С |
НАМИ-110 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
RTU-327
Рег. № 41907-09
ЭКОМ-3000
Рег. № 17049-14
УСВ-3
Рег. № 51644-12
ССВ-1Г
Рег. № 58301-14
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ПС 220 кВ Урываево, ОРУ 110 кВ, ОМВ 110 кВ |
н н |
Kt=0,2S Ктт=300/1 №34096-07 |
А |
ТГФ110-П* |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
55 |
ПС 220 кВ Урываево, ОРУ 27,5 кВ, Ф.1 ДПР |
н н |
Кт=0,5 Ктт=300/5 №3690-73 |
А |
ТФЗМ-35А-У1 | ||
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
56 |
ПС 220 кВ Урываево, ОРУ 27,5 кВ, Ф.2 ДПР |
н н |
Кт=0,5 Ктт=300/5 №3690-73 |
А |
ТФЗМ-35А-У1 | ||
В |
ТФЗМ-35А-У1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 | ||
57 |
ПС 110 кВ Усть-Тальменская, ОРУ 110 кВ, ВЛ 110 кВ Усть-Тальменская - Ново-Черепановская (Ю-13 Усть-Тальменская - Ново-Черепановская) |
н н |
Kt=0,2S Ктт=400/1 №16635-05 |
А |
ТГФ110 |
В |
ТГФ110 | ||||
С |
ТГФ110 | ||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||
В |
НАМИ-110 УХЛ1 | ||||
С |
НАМИ-110 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||
58 |
ПС 110 кВ Усть-Тальменская, ОРУ 110 кВ, ВЛ 110 кВ Посевная -Усть-Тальменская с отпайками (Ю-14) |
н н |
Kt=0,2S Ктт=400/1 №16635-05 |
А |
ТГФ110 |
В |
ТГФ110 | ||||
С |
ТГФ110 | ||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||
В |
НАМИ-110 УХЛ1 | ||||
С |
НАМИ-110 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||
59 |
ПС 110 кВ Усть-Тальменская, ОРУ 110 кВ, ВЛ 110 кВ Усть-Тальменская - Алтай с отпайкой на ПС Озерская (ВЛ ТА-1402) |
н н |
Kt=0,2S Ктт=400/1 №16635-05 |
А |
ТГФ110 |
В |
ТГФ110 | ||||
С |
ТГФ110 | ||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||
В |
НАМИ-110 УХЛ1 | ||||
С |
НАМИ-110 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.02 |
RTU-327
Рег. № 41907-09
ЭКОМ-3000
Рег. № 17049-14
УСВ-3
Рег. № 51644-12
ССВ-1Г
Рег. № 58301-14
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
60 |
ПС 110 кВ Усть-Тальменская, ОРУ 110 кВ, ВЛ 110 кВ Усть-Тальменская - Химпром с отпайкой на ПС Озерская (ВЛ ТХ-7) |
н н |
Kt=0,2S Ктт=400/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
61 |
ПС 110 кВ Усть-Тальменская, ОРУ 110 кВ, ВЛ 110 кВ ТН-160 |
н н |
Kt=0,2S Ктт=300/1 №16635-05 |
А |
ТГФ110 | ||
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
62 |
ПС 110 кВ Усть-Тальменская, ДПР-1 27,5 кВ |
н н |
Кт=0,5 Ктт=75/5 №19720-06 |
А |
ТВ | ||
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
66 |
ПС 110 кВ Усть-Тальменская, ЗРУ 10 кВ, Ф.№3 |
н н |
Кт=0,5 Ктт=100/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
67 |
ПС 110 кВ Усть-Тальменская, ЗРУ 10 кВ, Ф.№4 |
н н |
Кт=0,5 Ктт=100/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
68 |
ПС 110 кВ Усть-Тальменская, ЗРУ 10 кВ, Ф.№5 |
н н |
Кт=0,5 Ктт=400/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
69 |
ПС 110 кВ Усть-Тальменская, ЗРУ 10 кВ, Яч.6, 2КЛ 10 кВ Л-6 (ф.№6) |
н н |
Kt=0,2S Ктт=400/5 №30709-05 |
А |
ТЛП-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчи к |
Kt=0,5S/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
70 |
ПС 220 кВ Шпагино, Ввод 220 кВ Т-1 |
н н |
Kt=0,2S Ктт=100/1 №20645-07; №36671-12, №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФМ-220 II* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчи к |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
71 |
ПС 220 кВ Шпагино, Ввод 220 кВ Т-2 |
н н |
Kt=0,2S Ктт=100/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
72 |
ПС 220 кВ Шпагино, ОРУ 35 кВ, ВЛ 35 кВ Ф.КШ-330 |
н н |
Кт=0,5 Ктт=150/5 №3690-73 |
А |
ТФЗМ-35А-У1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТФЗМ-35А-У1 | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-P2B-3 | |||||
73 |
ПС 220 кВ Шпагино, ЗРУ 10 кВ, Ввод 1 10 кВ |
н н |
Kr=0,2S Ктт=200/5 №25433-06 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
74 |
ПС 220 кВ Шпагино, ЗРУ 10 кВ, Ф.№1 |
н н |
Kr=0,2S Ктт=100/5 №30709-06 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
ПС 220 кВ Шпагино, ЗРУ 10 кВ, Ф.№3 |
Kt=0,2S |
А |
ТЛО-10 | ||||
н н |
Ктт=100/5 |
В |
- | ||||
№25433-06 |
С |
ТЛО-10 | |||||
75 |
К н |
Кт=0,5 Ктн=10000/100 |
А В |
НАМИ-10-95УХЛ2 | |||
№20186-05 |
С | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
ПС 220 кВ Шпагино, ЗРУ 10 кВ, Ф.№4 |
Кт=0,28 |
А |
ТЛО-10 | ||||
н н |
Ктт=100/5 |
В |
- |
УСВ-3 | |||
№25433-06 |
С |
ТЛО-10 |
RTU-327 |
Рег. № 51644-12 | |||
76 |
К н |
Кт=0,5 Ктн=10000/100 |
А В |
НАМИ-10-95УХЛ2 |
Рег. № 41907-09 |
ССВ-1Г Рег. № 58301-14 | |
№20186-05 |
С |
ЭКОМ-3000 | |||||
Счетчик |
Кт=0,5Б/1 |
Рег. № 17049-14 |
Метроном-50М, | ||||
Ксч=1 №16666-97 |
EA05RL-B-3 |
Рег. № 68916-17 | |||||
ПС 220 кВ Шпагино, ЗРУ 10 кВ, Ф.№5 |
Кт=0,28 |
А |
ТЛО-10 | ||||
н н |
Ктт=100/5 |
В |
- | ||||
№25433-06 |
С |
ТЛО-10 | |||||
77 |
К н |
Кт=0,5 Ктн=10000/100 |
А В |
НАМИ-10-95УХЛ2 | |||
№20186-05 |
С | ||||||
Счетчик |
Кт=0,5Б/1 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
78 |
ПС 220 кВ Шпагино, ЗРУ 10 кВ, Ф.№6 |
н н |
Кт=0,5 Ктт=100/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
79 |
ПС 220 кВ Шпагино, ЗРУ 10 кВ, Ф.№7 |
н н |
I<t0,2S Ктт=75/5 №25433-06 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
I<tC),2S/C),5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
Примечания:
|
Таблица 5 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1, 2, 13, 14, 20, 21, 29, |
Активная |
0,5 |
2,0 |
30, 33, 34, 44, 45, 50 - 54, 57 - 61, 70, 71 |
Реактивная |
1,1 |
2,1 |
3 - 11, 15, 16, 19, 22 - |
Активная |
1,2 |
5,7 |
25, 27, 28, 31, 32, 35, | |||
36, 38, 42, 46, 55, 56, |
Реактивная |
2,5 |
3,5 |
64 - 68, 72, 78 | |||
12, 26, 40, 41, 69, 76, |
Активная |
1,0 |
2,8 |
77 |
Реактивная |
1,8 |
4,0 |
Активная |
1,1 |
5,5 | |
17, 18, 62, 63 |
Реактивная |
2,3 |
2,7 |
Активная |
0,8 |
2,2 | |
37, 39, 43, 73 - 75, 79 |
Реактивная |
1,5 |
2,2 |
Активная |
0,8 |
2,2 | |
47 - 49 |
Реактивная |
1,6 |
2,1 |
Пределы допускаемой |
погрешности СОЕВ, с |
±5 | |
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии | |||
(получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и | |||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети:
ГОСТ 26035-83 |
от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +21 до +25 от +18 до +22 |
1 |
2 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Uhom |
от 90 до 110 |
- ТОК, % ОТ Ihom |
от 2(5) до 120 |
- коэффициент мощности, cos9 |
от 0,5 до 1,0 |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +40 |
- для счетчиков |
от -40 до +65 |
- для УСПД RTU-327 |
от +1 до +50 |
- для УСПД ЭКОМ-3000 |
от 0 до +40 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
- для ССВ-1Г |
от +5 до +40 |
Надежность применяемых в АИИС КУЭ компонентов: электросчетчики ЕвроАЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
электросчетчики Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
электросчетчики СЭТ-4ТМ.03: | |
- среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
электросчетчики СЭТ-4ТМ.03М: | |
- среднее время наработки на отказ, ч, не менее |
165000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327: | |
- среднее время наработки на отказ, ч, не менее |
35000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
УСПД ЭКОМ-3000: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации ИИК: - счетчики электроэнергии: | |
- тридцатиминутный профиль нагрузки в двух направлениях, | |
сут, не менее |
45 |
ИВКЭ: - УСПД: | |
- суточные данные о тридцатиминутных приращениях | |
электроэнергии по каждому каналу и электроэнергии, | |
потребленной за месяц, сут, не менее |
45 |
ИВК: | |
- результаты измерений, состояние объектов и средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- установка пароля на счетчики электрической энергии;
- установка пароля на УСПД;
- установка пароля на серверы. Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- УСПД (функция автоматизирована);
- сервере ИВК (функция автоматизирована). Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована). Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
