АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройства сбора и передачи данных (УСПД) ОАО «РЖД», ПАО «ФСК ЕЭС»;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ОАО «РЖД» на базе программного обеспечения (ПО) «Энергия АЛЬФА 2», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, сервер ПАО «ФСК ЕЭС» на базе специализированного программного обеспечения (СПО) АИИС КУЭ ЕНЭС (Метроскоп), устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков измерительных каналов (ИК) №№ 1-10 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД», с выходов счетчиков ИК №№ 11-12 - на входы УСПД ПАО «ФСК ЕЭС», где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса.

Далее по основному каналу связи, организованному на базе волоконно-оптической линии связи, данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», с УСПД ПАО «ФСК ЕЭС» - на сервер ПАО «ФСК ЕЭС», где при помощи программного обеспечения осуществляется формирование и хранение измерительной информации, а так же оформление справочных и отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Не реже одного раза в сутки сервер центра сбора и обработки данных ПАО «ФСК ЕЭС» автоматически формируют файл отчета с результатами измерений в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передают его на сервер ООО «РУСЭНЕРГОСБЫТ».

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя УССВ типов УСВ-3, Метроном-50М, СТВ-01 или РСТВ-01-01, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ПАО «ФСК ЕЭС», часы УСПД и счётчиков.

УССВ типов Метроном-50М, УСВ-3, СТВ-01 и РСТВ-01-01 осуществляют прием и обработку сигналов глобальной навигационной спутниковой системой ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов сервера и УССВ осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируется от сервера ОАО «РЖД». Периодичность сравнения показаний часов УСПД и сервера осуществляется не реже 1 раза в сутки Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счётчики ИК №№ 1-10 синхронизируются от УСПД ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи. Корректировка часов счётчиков происходит при превышении уставки коррекции времени, настраивается с учётом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сервер ПАО «ФСК ЕЭС» оснащен УССВ на базе сервера точного времени СТВ-01 или радиосервера точного времени РСТВ-01-01. Периодичность сравнения показаний часов сервера и УССВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ПАО «ФСК ЕЭС» синхронизируется от сервера ПАО «ФСК ЕЭС». Периодичность сравнения показаний часов сервера и УСПД осуществляется не реже 1 раза в сутки. Корректировка часов УСПД происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счётчики ИК №№ 11 - 12 синхронизируются от УСПД ПАО «ФСК ЕЭС». Сравнение показаний часов счётчиков и УСПД происходит при каждом сеансе связи. Корректировка часов счётчиков происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Знак поверки наносится на свидетельство о поверке.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 -

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 5.

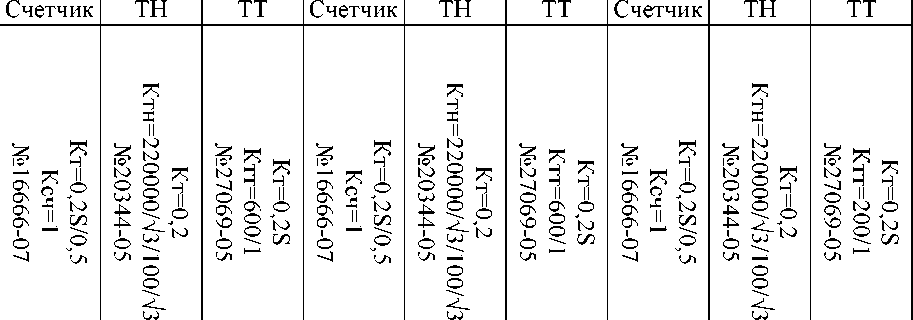

Таблица 4 - Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики

ПС Усмань-тяговая 220/35/27,5 кВ ОРУ-220 кВ - ВЛ 220 кВ Липецкая-Южная (ВЛ 220кВ Воронежская-2) 2-заход ПС Усмань тяговая

ПС Усмань-тяговая 220/35/27,5 кВ ОРУ-220 кВ - ВЛ 220 кВ Липецкая-Южная (ВЛ 220кВ Воронежская-2) 1-заход ПС Усмань тяговая

ПС Грязи Орловские-тяговая 220/27,5/10 кВ, ОРУ-220 кВ, Ввод Т-2 220 кВ

X О

W

ьэ

Таблица 5 - Основные метрологические характеристики ИК

Таблица 6 - Основные технические характеристики ИК

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- серверов;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- установка пароля на счетчики электрической энергии;

- установка пароля на УСПД;

- установка пароля на серверы.

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).
