АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ (ИК №№ 1-15, 22-29) состоит из двух уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ» (резервнный) на базе программного обеспечения (ПО) «АльфаЦЕНТР», сервер ООО «РУСЭНЕРГОСБЫТ» (основной) на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSpere, устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

АИИС КУЭ (ИК №№ 16-21) состоит из трёх уровней:

• 1- й уровень - ИИК, включающий в себя ТТ, ТН, счетчики, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - ИВКЭ, включающий в себя устройства сбора и передачи данных (УСПД), каналообразующую аппаратуру;

• 3-й уровень - ИВК, включающий в себя сервер баз данных (БД) ООО «РУСЭНЕРГОСБЫТ» (основной) на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, сервер Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ» (резервнный) на базе программного обеспечения (ПО) «АльфаЦЕНТР», УССВ, каналообразующую аппаратуру, технические средства для организации локальной

Лист № 2 Всего листов 16 вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчиков электроэнергии. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков (ИК №№ 1-15, 22-29) по каналу связи стандарта GSM поступает на сервер ООО «РУСЭНЕРГОСБЫТ», где осуществляется обработка, хранение поступающей информации и оформление отчетных документов. Цикличность сбора информации -не реже одного раза в сутки. В случае отказа сервера ООО «РУСЭНЕРГОСБЫТ» опрос производится через сервер Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ».

Цифровой сигнал с выходов счётчиков (ИК №№ 16 -21) при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется формирование и хранение информации.

Далее информация из УСПД по каналу связи стандарта GSM поступает на сервер ООО «РУСЭНЕРГОСБЫТ», где происходит оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки. В случае отказа сервера ООО «РУСЭНЕРГОСБЫТ» опрос производится через сервер Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ».

Обработка измерительной информации (умножение на коэффициенты трансформации) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Обмен информацией об энергопотреблении, при основном и резервном каналах опроса между сервером ООО «РУСЭНЕРГОСБЫТ» и сервером Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ», производится автоматически, путем межсерверного обмена.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового рынка электроэнергии и мощности (ОРЭМ) и розничного рынка электроэнергии и мощности, подписанных электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ», в виде макетов XML формата 50080, 51070, 80020, 80030, 80040 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, осуществляется сервером ООО «РУСЭНЕРГОСБЫТ» по сети Internet через интернет-провайдера по коммутируемым телефонным линиям или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает обмен (сбор/передачу) данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ, а также прочих участников оптового и розничного рынков электроэнергии, включая инфраструктурные организации. Обмен происходит в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с погрешностью, не более указанной в таблице 5. СОЕВ включает в себя серверы точного времени Метроном-50М (основной и резервный), часы сервера Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ», часы сервера ООО «РУСЭНЕРГОСБЫТ», УСПД и счётчиков. Серверы точного времени Метроном-50М осуществляют прием и обработку сигналов глобальной навигационной спутниковой системой ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащен серверами точного времени Метроном-50М (основной и резервный). Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени, корректируемого и корректирующего компонентов). Уставка коррекции времени сервера настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Сервер Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ» синхронизируется от серверов точного времени Метроном-50М (основной и резервный). Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени, корректируемого и корректирующего компонентов). Уставка коррекции времени сервера настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый). При отказе сервера ООО «РУСЭНЕРГОСБЫТ», УСПД синхронизируется от сервера Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ».

Сравнение показаний часов счетчиков ИК №№ 1-15, 22-29 и сервера ООО «РУСЭНЕРГОСБЫТ» осуществляется один раз в 30 минут. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени, которая настраивается с учетом допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый). При отказе сервера ООО «РУСЭНЕРГОСБЫТ», сравниваются показания часов счетчика и сервера Волгоградского филиала ООО «РУСЭНЕРГОСБЫТ» с периодичностью один раз в 30 минут. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени, которая настраивается с учетом допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сравнение показаний часов счетчиков ИК №№ 16-21 и УСПД осуществляется один раз в 30 минут. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени, которая настраивается с учетом допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 -

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 3 - 5.

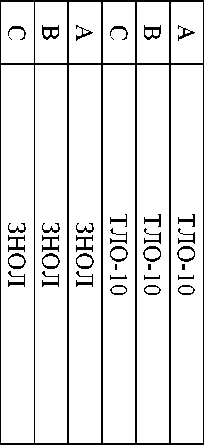

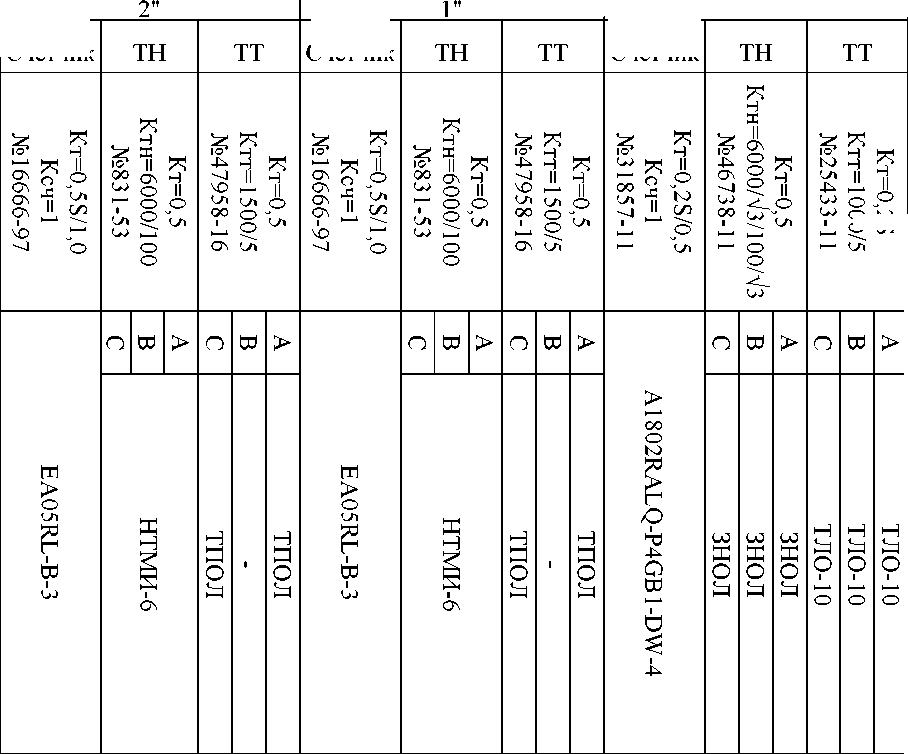

Таблица 3 - Состав ИК АИИС КУЭ

Счетчик

Счетчик

Счетчик

ПС "Углерод-1" 110/6 кВ ЗРУ-6 кВ Ячейка 25 "Ввод-

ПС "Углерод-1" 110/6 кВ ЗРУ-6 кВ Ячейка 3 "Ввод-

ПС ПОкВТДН, РУ 6 кВ, яч.45, ф.49

^w о го _ О СЛ

Метроном-50М, per. № 68916-17

RTU-327, per. № 41907-09/ Метроном-50М, per. № 68916-17

Продолжение таблицы 3

Таблица 4 - Основные метрологические характеристики ИК

Таблица 5 - Основные технические характеристики ИК

Продолжение таблицы 5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• -    журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• -    журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

• -    механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• -    защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика электрической энергии;

• - УСПД.

Возможность коррекции времени в:

• -    счетчиках электрической энергии (функция автоматизирована);

• -    УСПД (функция автоматизирована);

• -    сервере ИВК (функция автоматизирована). Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).
