Номер по Госреестру СИ: 86302-22
86302-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Приморского края
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Приморского края (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента..
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 4.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2» | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «Аль |
фаЦЕНТР» |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГОР |
ИЗОНТ» |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b |
Таблица 4 - Идентификационные данные СПО АИ |
ИС КУЭ ЕНЭС (Метроскоп) |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ», СПО АИИС КУЭ ЕНЭС (Метроскоп) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Приморского края», аттестованном ООО ИИГ «КАРНЕОЛ», регистрационный № RA.RU.312601 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации, дата внесения 06.12.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательОбщество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»
(ООО «РУСЭНЕРГОСБЫТ»)
ИНН 7706284124
Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3 Телефон: +7 (495) 926-99-00
Факс: +7 (495) 287-81-92
Испытательный центр
Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное) и ПАО «ФСК ЕЭС»;
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», сервер ПАО «ФСК ЕЭС», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».
ИВК в части сервера ОАО «РЖД» единомоментно работает либо на основном сервере, либо на резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».
Сервер ПАО «ФСК ЕЭС» создан на базе специализированного программного обеспечения (СПО) АИИС КУЭ ЕНЭС (Метроскоп).
Лист № 2 Всего листов 55 Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков измерительных каналов (ИК) №№ 1-123 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. ИВКЭ единомоментно работает либо на основном УСПД, либо на резервном.
Цифровой сигнал с выходов счетчиков ИК №№ 124-129 при помощи технических средств приёма-передачи данных поступает на входы УСПД ПАО «ФСК ЕЭС», где осуществляется формирование и хранение информации.
Далее данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», а с УСПД ПАО «ФСК ЕЭС» - на сервер ПАО «ФСК ЕЭС», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
В соответствии регламентами ОРЭМ сервер ПАО «ФСК ЕЭС» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передают его на сервер ООО «РУСЭНЕРГОСБЫТ».
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, сервер точного времени СТВ-01, радиосервер точного времени РСТВ-01-01, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ПАО «ФСК ЕЭС», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3, сервер точного времени СТВ-01, радиосервер точного времени РСТВ-01-01 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Лист № 3 Всего листов 55 Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Сервер ПАО «ФСК ЕЭС» оснащен сервером точного времени СТВ-01 и/или радиосервером точного времени РСТВ-01-01. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД ОАО «РЖД» синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
УСПД ПАО «ФСК ЕЭС» синхронизируется от сервера ПАО «ФСК ЕЭС». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 1-123 синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 124-129 синхронизируются от УСПД ПАО «ФСК ЕЭС». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки
Лист № 4 Всего листов 55 коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 8.
Таблица 8 -
Наименование |
Обозначение |
Количество, шт./экз. |
1 |
2 |
3 |
Трансформаторы тока |
GIF 40,5 |
8 |
Трансформаторы тока |
IMB 123 |
3 |
Трансформаторы тока |
IOSK 123 |
6 |
Трансформаторы тока |
SB 0,8 |
3 |
Трансформаторы тока |
ТАТ |
6 |
Трансформаторы тока |
ТБМО-110 УХЛ1 |
66 |
Трансформаторы тока |
ТВ |
12 |
Трансформаторы тока |
ТВ-35-II |
38 |
Трансформаторы тока |
ТВДМ-35-1 |
10 |
Трансформаторы тока |
ТВТ-35М |
4 |
Трансформаторы тока |
ТГМ-110 УХЛ1 |
3 |
Трансформаторы тока |
ТГМ-220 УХЛ1 |
18 |
Трансформаторы тока |
ТГФМ-110 |
6 |
Трансформаторы тока |
ТЛК10-5,6 |
11 |
Трансформаторы тока |
ТЛК |
6 |
Трансформаторы тока |
ТЛО-10 |
8 |
Трансформаторы тока |
ТОГФ-110 |
9 |
Трансформаторы тока |
ТОЛ-10-I |
4 |
Трансформаторы тока |
ТОЛ 10-I |
8 |
Трансформаторы тока |
ТОЛ-10 |
6 |
Трансформаторы тока |
ТОЛ-10 УТ2 |
4 |
Трансформаторы тока |
ТОЛ-35 III-IV |
3 |
Трансформаторы тока |
ТОЛ-НТЗ-10 |
15 |
Трансформаторы тока |
ТОЛ-СЭЩ-35 |
23 |
Трансформаторы тока |
ТПЛ-10 |
2 |
Трансформаторы тока |
ТПЛ-10-М |
2 |
Трансформаторы тока |
ТПЛ-СЭЩ-10 |
2 |
Трансформаторы тока |
ТПОЛ 10 |
4 |
Трансформаторы тока |
ТФЗМ 220Б-ГУ У1 |
6 |
Трансформаторы тока |
ТФЗМ-35А-У1 |
8 |
Трансформаторы тока |
ТФМ-110 |
3 |
Трансформаторы тока |
ТФН-35М |
8 |
Трансформаторы тока |
ТФНД-35М |
4 |
Трансформаторы напряжения |
НАМИ-220 УХЛ1 |
18 |
Трансформаторы напряжения |
UTF 245 |
6 |
Трансформаторы напряжения |
CPB 123 |
3 |
Трансформаторы напряжения |
TEMP 123 |
6 |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
60 |
Трансформаторы напряжения |
НКФ-110 ГГ ХЛ1 |
3 |
Продолжение таблицы 8
1 |
2 |
3 |
Трансформаторы напряжения |
НКФ-110-57 |
6 |
Трансформаторы напряжения |
VEF 36 |
4 |
Трансформаторы напряжения |
ЗНОМ-35-65 |
48 |
Трансформаторы напряжения |
НАМИ-35 УХЛ1 |
2 |
Трансформаторы напряжения |
ЗНОЛ.06 |
6 |
Трансформаторы напряжения |
ЗНОЛП-НТЗ-10 |
12 |
Трансформаторы напряжения |
НАМИ-10 |
2 |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
4 |
Трансформаторы напряжения |
НАМИТ-10-1 |
3 |
Трансформаторы напряжения |
НТМИ-6-66 |
2 |
Трансформаторы напряжения |
НТМИ-10-66 |
2 |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа А1800 |
60 |
Счетчики электроэнергии многофункциональные |
ЕвроАЛЬФА |
65 |
Счетчики электроэнергии многофункциональные |
Альфа |
4 |
Устройства сбора и передачи данных |
RTU-327 |
1 |
Устройства сбора и передачи данных |
RTU-325L |
1 |
Устройства сбора и передачи данных |
RTU-325T |
2 |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
1 |
Устройства синхронизации времени |
УСВ-3 |
1 |
Серверы точного времени |
Метроном-50М |
2 |
Серверы синхронизации времени |
ССВ-1Г |
1 |
Комплексы измерительно-вычислительные |
СТВ-01 |
1 |
Радиосервер точного времени |
РСТВ-01-01 |
1 |
Формуляр |
13526821.4611.232.ЭД.ФО |
1 |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 5 - 7.

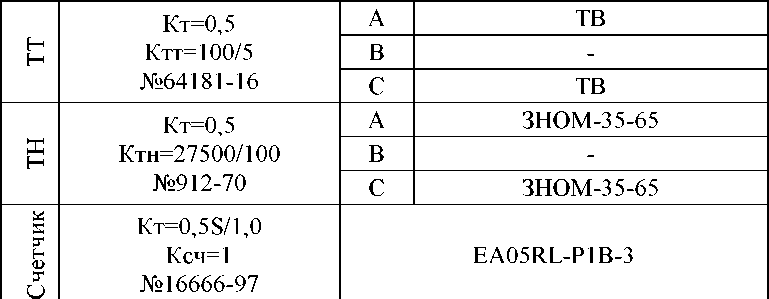

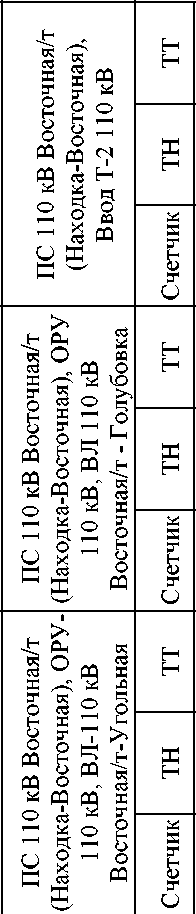

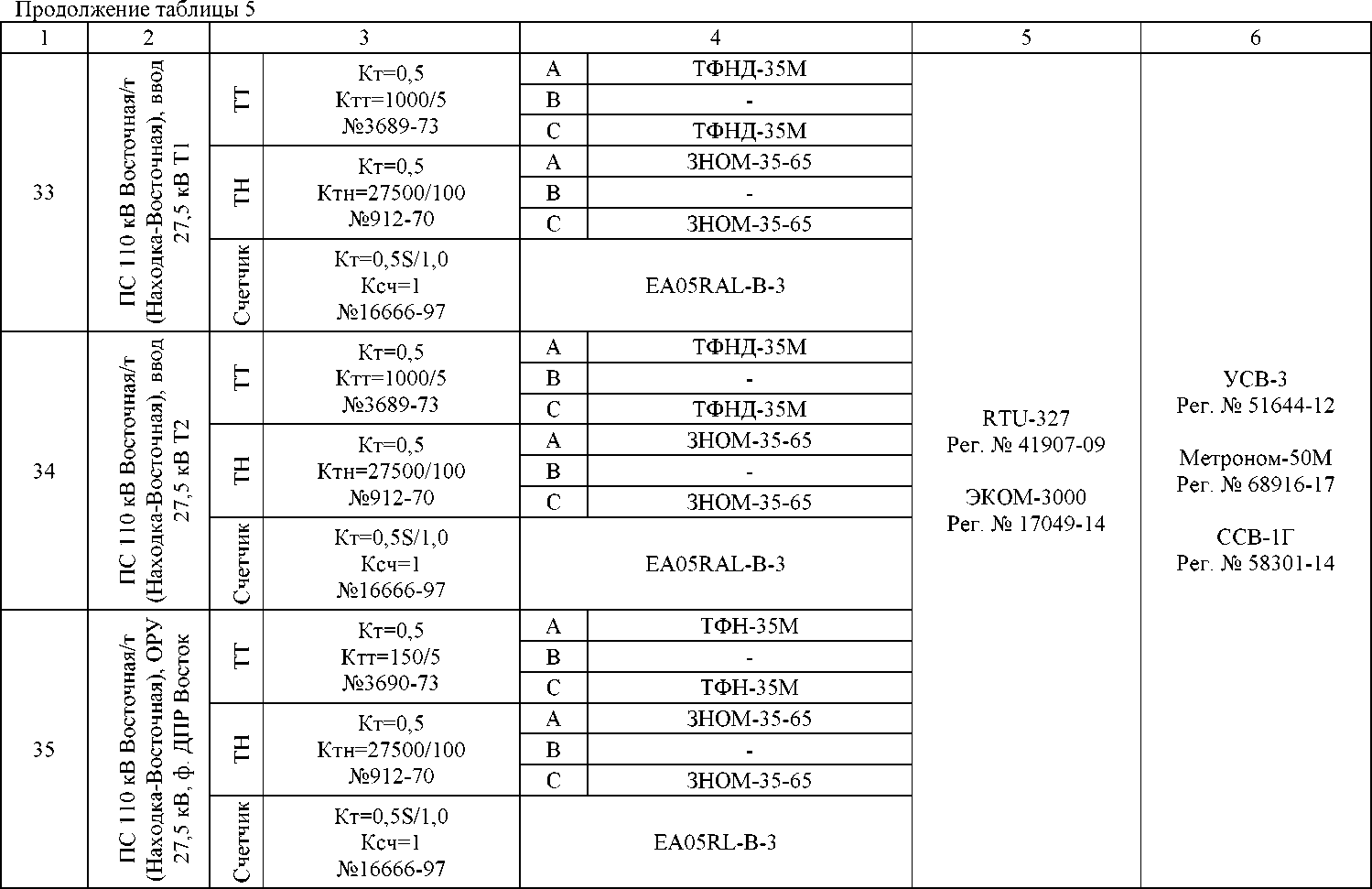

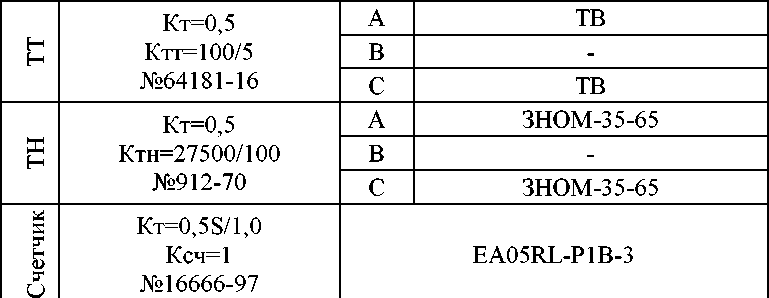

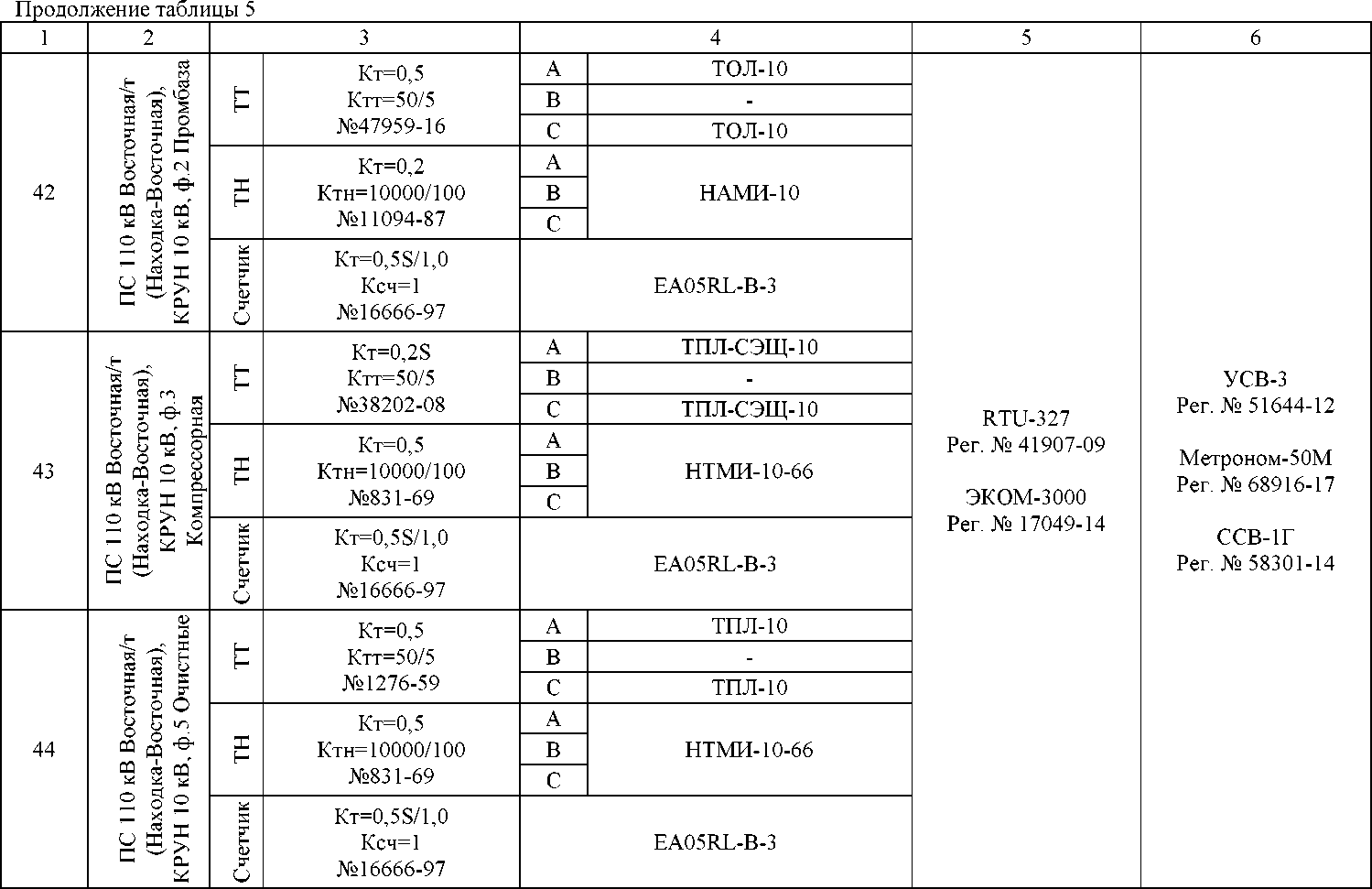

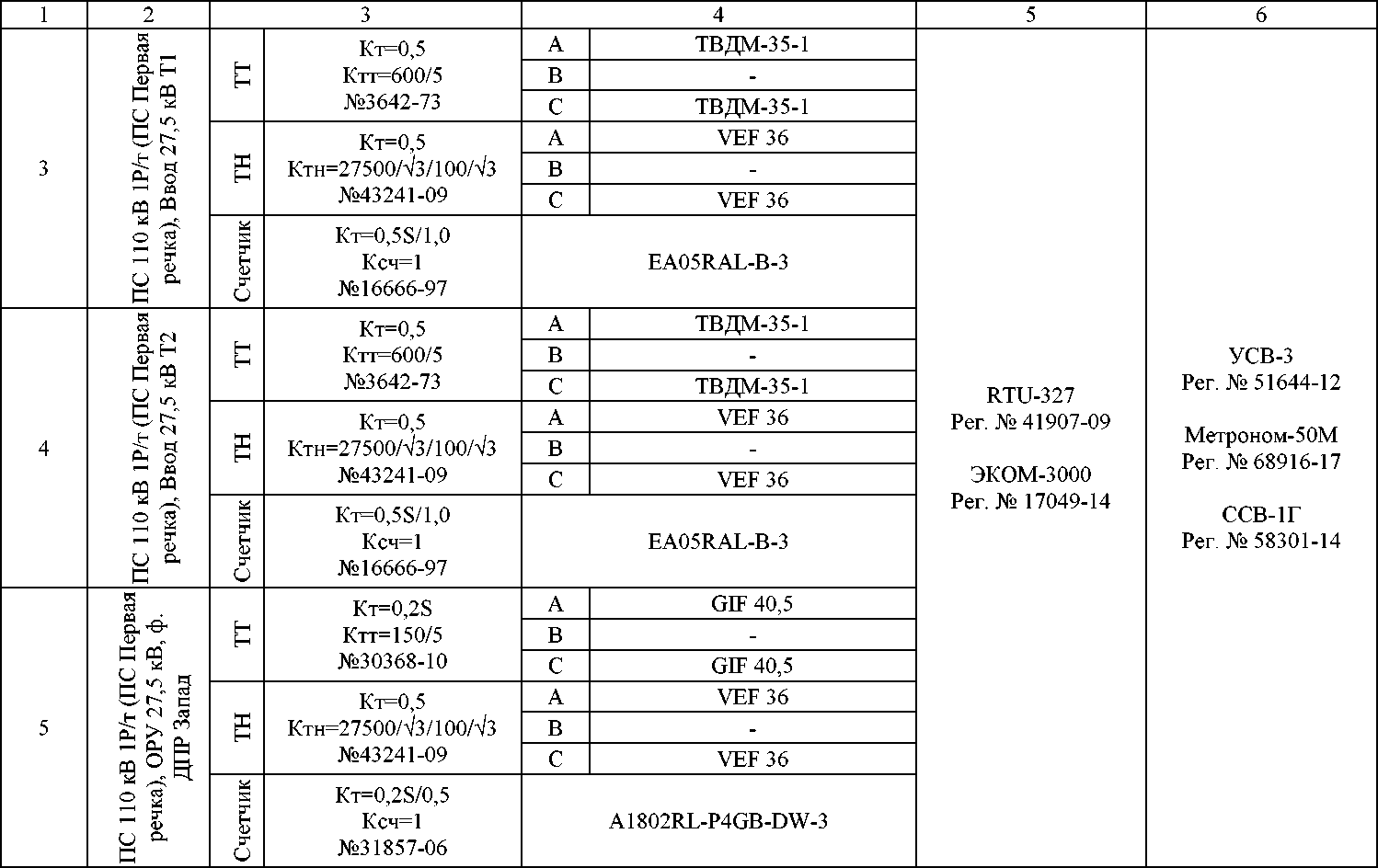

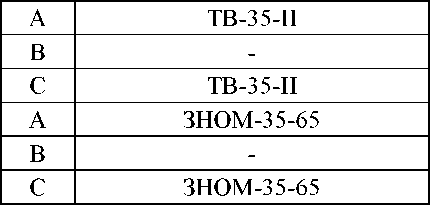

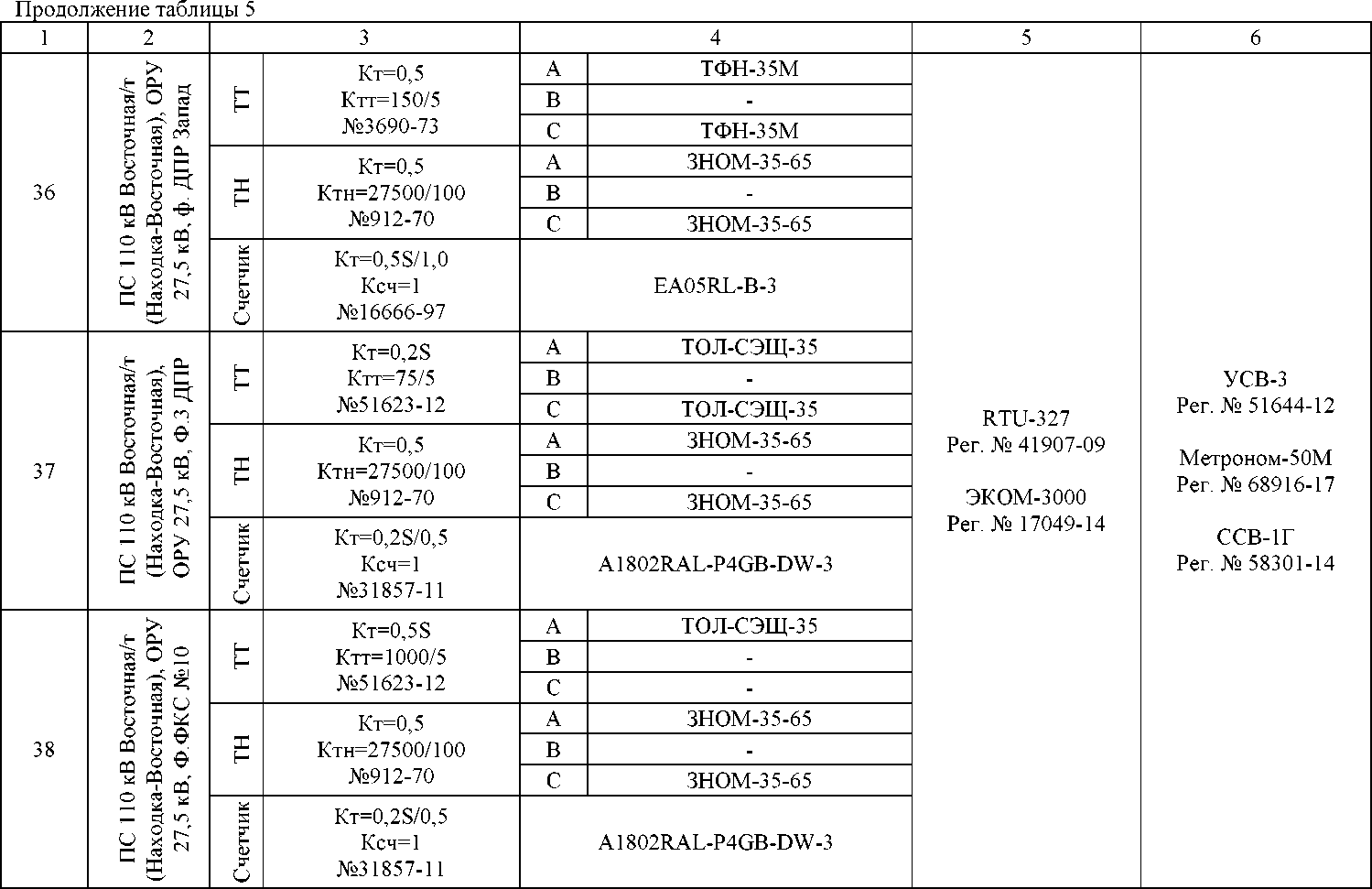

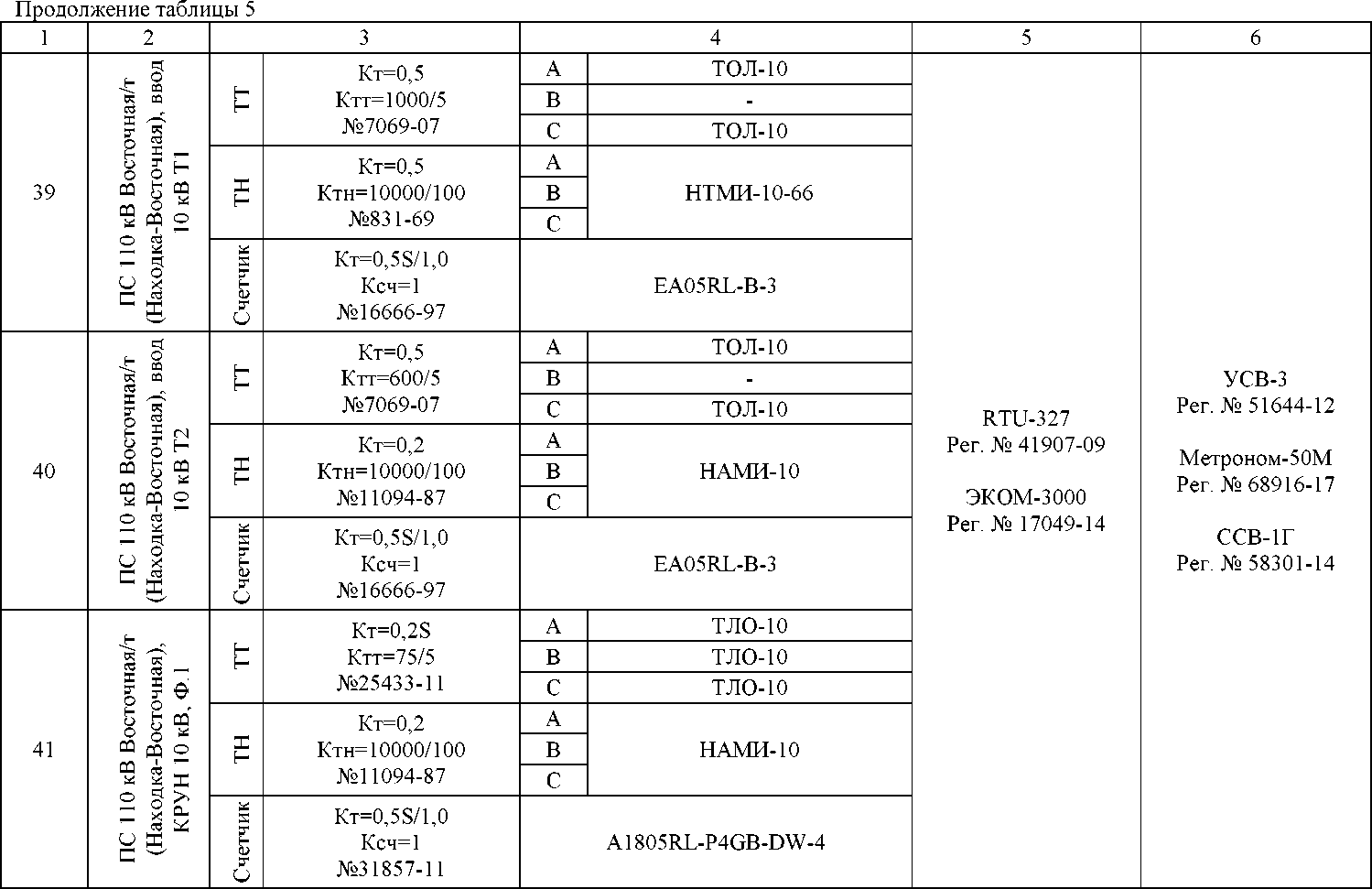

Таблица 5 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ 1Р/т (ПС Первая речка), ОРУ 110 кВ, отпайка КВЛ 110 кВ 2Р -Амурская с отпайкой на ПС 1Р/т |
н н |
Kr=0,2S Ктт=300/1 №23256-11 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
2 |
ПС 110 кВ 1Р/т (ПС Первая речка), ОРУ 110 кВ, отпайка КВЛ 110 кВ Волна - ВТЭЦ-1 с отпайкой на ПС 1Р/т |
н н |
Kr=0,2S Ктт=300/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
6 |
ПС 110 кВ 1Р/т (ПС Первая речка), КРУН 6 кВ, Ввод 6 кВ Т1 |
н н |
Кт=0,5 Ктт=300/5 №6009-77 |
А |
ТОЛ-10 УТ2 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ-10 УТ2 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А |
НТМИ-6-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
7 |
ПС 110 кВ 1Р/т (ПС Первая речка), КРУН 6 кВ, Ввод 6 кВ Т2 |
н н |
Кт=0,5 Ктт=300/5 №6009-77 |
А |
ТОЛ-10 УТ2 | ||
В |
- | ||||||
С |
ТОЛ-10 УТ2 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А |
НТМИ-6-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
8 |
ПС 110 кВ Анисимовка/т, Ввод Т-1 110 кВ |
н н |
Kr=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Анисимовка/т, Ввод Т-2 110 кВ |
н н |
Kt=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
10 |
ПС 110 кВ Анисимовка/т, Ввод Т-3 110 кВ |
н н |
Kt=0,2S Ктт=600/5 №61432-15 |
А |
ТОГФ-110 | ||
В |
ТОГФ-110 | ||||||
С |
ТОГФ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
11 |
ПС 110 кВ Анисимовка/т, ОРУ 110 кВ, ВЛ 110 кВ Анисимовка/т - Фридман/т - ХФЗ |
н н |
Kt=0,2S Ктт=600/5 №61432-15 |
А |
ТОГФ-110 | ||
В |
ТОГФ-110 | ||||||
С |
ТОГФ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
12 |
ПС 110 кВ Анисимовка/т, ОРУ 110 кВ, ВЛ 110 кВ Анисимовка/т - Штыково |
н н |
Kt=0,2S Ktt=600/5 №61432-15 |
А |
ТОГФ-110 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОГФ-110 | ||||||
С |
ТОГФ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
13 |
ПС 110 кВ Анисимовка/т, Ввод 27,5 кВ Т1 |
н н |
Кт=0,5 Ктт=600/5 №3642-73 |
А |
ТВТ-35М | ||
В |
- | ||||||
С |
ТВТ-35М | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
14 |
ПС 110 кВ Анисимовка/т, Ввод 27,5 кВ Т2 |
н н |
Кт=0,5 Ктт=600/5 №3642-73 |
А |
ТВТ-35М | ||
В |
- | ||||||
С |
ТВТ-35М | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Анисимовка/т, Ввод 27,5 кВ Т3 |
н н |
Kt=0,5S Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-СЭЩ-35 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 | |||||
16 |
ПС 110 кВ Анисимовка/т, ОРУ 27,5 кВ, ф. ДПР Восток |
н н |
Rt=0,5S Ктт=50/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 | ||
В |
ТОЛ-СЭЩ-35 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
17 |
ПС 110 кВ Анисимовка/т, ОРУ 27,5 кВ, ф. ДПР Запад |
н н |
Rt=0,5S Ктт=50/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 | ||
В |
ТОЛ-СЭЩ-35 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 110 кВ Анисимовка/т, Ввод 10 кВ Т1 |
н н |
Кт=0,5 Ктт=1000/5 №15128-07 |
А |
ТОЛ-10-I |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ-10-I | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 | |||||
19 |
ПС 110 кВ Анисимовка/т, Ввод 10 кВ Т2 |
н н |
Кт=0,5 Ктт=600/5 №15128-07 |
А |
ТОЛ-10-I | ||
В |
- | ||||||
С |
ТОЛ-10-I | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
20 |
ПС 110 кВ Анисимовка/т, КРУН 10 кВ, яч. 7, Ф. №3 Коммунальная энергетика |
н н |
Kr=0,5S Ктт=50/5 №25433-06 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 110 кВ Анисимовка/т, КРУН 10 кВ, ф. №4 Тоннель |
н н |
Kt=0,5S Ktt=50/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17О49-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=О,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-3 | |||||
22 |
ПС 110 кВ Анисимовка/т, КРУН 10 кВ, яч. 5, ф. №5 |
н н |
Kt=0,5S Ktt=100/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=О,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RL-P4G-DW-3 | |||||
23 |
ПС 110 кВ Вокзальная/т (Партизанск), ОРУ 110 кВ, Ввод 110 кВ Т1 |
н н |
Kt=0,2S Ktt=200/1 №23256-11 |
А |
ТБМО-11О УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-11О УХЛ1 | ||||||
К н |
Кт=О,2 Kth=110000/V3/100/V3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
таблицы 5
24
н га -< и W
св О
Kt=0,2S
Ктт=200/1
№23256-11
25
26
Кт=0,2
Ктн=110000/^3/100/^3
№24218-08
Kt=0,2S/0,5
Ксч=1
№31857-11
Кт=0,5 Ктт=600/5 №19720-05
Кт=0,5
Ктн=27500/100
№912-70
Kt=0,5S/1,0
Ксч=1
№16666-97
Кт=0,5
Ктт=600/5
№19720-05
Кт=0,5
Ктн=27500/100
№912-70
Kt=0,5S/1,0
Ксч=1
№16666-97
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
A1802RALQ-P4GB-DW-4
RTU-327
Рег. № 41907-09
ЭКОМ-3000
Рег. № 17049-14
EA05RAL-B-3
EA05RAL-B-3
УСВ-3
Рег. № 51644-12
Метроном-50М
Рег. № 68916-17
ССВ-1Г
Рег. № 58301-14
таблицы 5
27
28
29
Cl n
> к
Рч св о <т>
С
RTU-327
Рег. № 41907-09
ЭКОМ-3000
Рег. № 17049-14
УСВ-3
Рег. № 51644-12
Метроном-50М
Рег. № 68916-17
ССВ-1Г
Рег. № 58301-14
Kt=0,2S
Ктт=150/1
№23256-11
Кт=0,2
Ктн=110000/^3/100/^3
№24218-03
Kt=0,2S/0,5
Ксч=1 №31857-11
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1 НАМИ-110 УХЛ1
A1802RALQ-P4GB-DW-4
таблицы 5
30
31
32
Kt=0,2S
Ктт=150/1
№23256-11
Кт=0,2
Ктн=110000/^3/100/^3
№24218-08
Kt=0,2S/0,5
Ксч=1 №31857-11
Kt=0,2S
Ктт=300/1 №23256-11
Кт=0,2
Ктн=110000/^3/100/^3
№24218-03
Kt=0,2S/0,5
Ксч=1 №31857-11
Kt=0,2S
Ктт=300/1 №23256-11
Кт=0,2
Ктн=110000/^3/100/^3
№24218-08
Kt=0,2S/0,5
Ксч=1 №31857-11
В
С
А
В
С
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1 НАМИ-110 УХЛ1
A1802RALQ-P4GB-DW-4
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
RTU-327
Рег. № 41907-09
ЭКОМ-3000
Рег. № 17049-14
A1802RALQ-P4GB-DW-4
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
A1802RALXQ-P4GB-DW-GP-4
УСВ-3
Рег. № 51644-12
Метроном-50М
Рег. № 68916-17
ССВ-1Г
Рег. № 58301-14
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 110 кВ Восточная/т (Находка-Восточная), КРУН 10 кВ, ф.6 Освещение |
н н |
Кт=0,5 Ктт=300/5 №22192-07 |
А |
ТПЛ-10-М |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
46 |
ПС 110 кВ Восточная/т (Находка-Восточная), КРУН 10 кВ, ф.7 |
н н |
Kr=0,5S Ктт=400/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №31857-11 |
A1805RL-P4GB-DW-4 | |||||
47 |
ПС 220 кВ Губерово/т, ОРУ 220 кВ, ВЛ 220 кВ Губерово/т - Лесозаводск с отпайкой на ПС Иман |
н н |
Kr=0,2S Ктт=1000/5 №59982-15 |
А |
ТГМ-220 УХЛ1 | ||
В |
ТГМ-220 УХЛ1 | ||||||
С |
ТГМ-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн 220000/\3/100/\3 №60353-15 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ПС 220 кВ Губерово/т, ОРУ 220 кВ, ВЛ 220 кВ Приморская ГРЭС - Губерово/т |
н н |
Kt=0,2S Ктт=1200/5 №59982-15 |
А |
ТГМ-220 УХЛ1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГМ-220 УХЛ1 | ||||||
С |
ТГМ-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
49 |

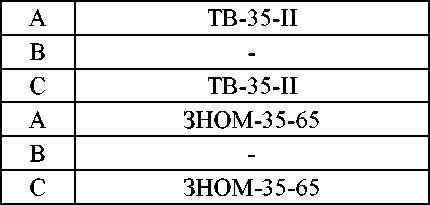

ПС 220 кВ Губерово/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-05 |
А |
ТВ-35-II | ||
В |
ТВ-35-II | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-AL-C8-T | |||||
50 |
ПС 220 кВ Губерово/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-05 |
А |
ТВ-35-II | ||
В |
ТВ-35-II | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-AL-C8-T |
1 |
2 |
3 |
4 |
5 |
6 | ||
51 |
ПС 220 кВ Губерово/т, Ввод Т-1 10 кВ |
н н |
Кт=0,5 Ктт=75/5 №1261-02 |
А |
ТПОЛ 10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-07 |
А |
НАМИТ-10-1 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
52 |
ПС 220 кВ Губерово/т, Ввод Т-2 10 кВ |
н н |
Кт=0,5 Ктт=75/5 №1261-02 |
А |
ТПОЛ 10 | ||
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-07 |
А |
НАМИТ-10-1 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
53 |
ПС 110 кВ Дальнереченск/т, Ввод Т-1 110 кВ |
н н |
Kr=0,2S Ктт=150/5 №59982-15 |
А |
ТГМ-110 УХЛ1 | ||
В |
ТГМ-110 УХЛ1 | ||||||
С |
ТГМ-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ПС 110 кВ Дальнереченск/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=600/5 №19720-06 |
А |
ТВ-35-II |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТВ-35-II | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
55 |
ПС 110 кВ Дальнереченск/т, ОРУ 27,5 кВ, Ввод Т-2 27,5 кВ |
н н |
Кт=0,58 Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 | ||
В |
ТОЛ-СЭЩ-35 | ||||||
С |
ТОЛ-СЭЩ-35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 | |||||
56 |
ПС 110 кВ Дальнереченск/т, ОРУ 27,5 кВ, ф. ДПР |
н н |
Кт=0,28 Ктт=300/5 №64181-16 |
А |
ТВ-35-II | ||
В |
ТВ-35-II | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
57 |
ПС 110 кВ Дальнереченск/т, Ввод Т-1 10 кВ |
н н |
Кт=0,5 Ктт=50/5 №9143-01 |
А |
ТЛК10-6 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТЛК10-6 | ||||||
С |
ТЛК10-6 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-07 |
А |
НАМИТ-10-1 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
58 |
ПС 110 кВ Дальнереченск/т, КРУН 10 кВ, ф. 1 ПЭС З |
н н |
Кт=0,5 Ктт=200/5 №9143-01 |
А |
ТЛК10-5 | ||
В |
- | ||||||
С |
ТЛК10-5 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-07 |
А |
НАМИТ-10-1 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
59 |
ПС 110 кВ Дальнереченск/т, КРУН 10 кВ, ф. 2 ПЭС В |
н н |
Кт=0,5 Ктт=200/5 №9143-01 |
А |
ТЛК10-5 | ||
В |
- | ||||||
С |
ТЛК10-5 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-07 |
А |
НАМИТ-10-1 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
60 |
ПС 110 кВ Ласточка/т, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
Kt=0,2S Ктт=150/5 №47845-11 |
А |
IMB 123 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
IMB 123 | ||||||
С |
IMB 123 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №15853-96 |
А |
CPB 123 | ||||
В |
CPB 123 | ||||||
С |
CPB 123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-B-4 | |||||
61 |
ПС 110 кВ Ласточка/т, Ввод Т-2 27,5 кВ |
н н |
Kt=0,5S Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 | ||
В |
ТОЛ-СЭЩ-35 | ||||||
С |
ТОЛ-СЭЩ-35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 | |||||
62 |
ПС 110 кВ Надеждинская/т, ОРУ 110 кВ, Ввод 110 кВ Т1 |
н н |
Kt=0,2S Ктт=300/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
63 |
ПС 110 кВ Надеждинская/т, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
Kt=0,2S Ктт=300/1 №23256-11 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
64 |
ПС 110 кВ Надеждинская/т, Ввод Т-1 27,5 кВ |
н н |
Kt=0,2S Ктт=1000/5 №34016-07 |
А |
ТОЛ-35 III-IV | ||
В |
ТОЛ-35 III-IV | ||||||
С |
ТОЛ-35 III-IV | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
65 |
ПС 110 кВ Надеждинская/т, ОРУ 27,5 кВ, ф. ДПР Восток |
н н |
Кт=0,5 Ктт=100/5 №64181-16 |
А |
ТВ-35-II | ||
В |
- | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
66 |
ПС 110 кВ Надеждинская/т, ОРУ 27,5 кВ, ф. ДПР Запад |
н н |
Кт=0,5 Ктт=100/5 №64181-16 |
А |
ТВ-35-II |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
67 |
ПС 110 кВ Надеждинская/т, КРУН 10 кВ, яч. 3, ф. 3 |
н н |
Kr=0,2S Ктт=200/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №31857-06 |
A1805RL-P4G-DW-4 | |||||
68 |
ПС 110 кВ Надеждинская/т, КРУН 10 кВ, яч. 9, ф. 4 |
н н |
Kr=0,2S Ктт=200/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №31857-06 |
A1805RL-P4G-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
69 |
ПС 110 кВ Надеждинская/т, КРУН 10 кВ, яч.14, ф. 5 |
н н |
Кт=0,5 Ктт=100/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-4 | |||||
70 |
ПС 110 кВ Находка/т, ОРУ 110 кВ, Ввод 110 кВ Т1 |
н н |
Kr=0,2S Ктт=250/5 №29838-05 |
А |
ТАТ | ||
В |
ТАТ | ||||||
С |
ТАТ | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4G-DW-4 | |||||
71 |
ПС 110 кВ Находка/т, ОРУ 110 кВ, Ввод 110 кВ Т2 |
н н |
Kr=0,2S Ктт=250/5 №29838-05 |
А |
ТАТ | ||
В |
ТАТ | ||||||
С |
ТАТ | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4G-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
72 |
ПС 110 кВ Находка/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-05 |
А |
ТВ-35-II |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
73 |
ПС 110 кВ Находка/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-05 |
А |
ТВ-35-II | ||
В |
- | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
74 |
ПС 110 кВ Находка/т, ОРУ 27,5 кВ, ф. ДПР Восток |
н н |
Кт=0,5 Ктт=600/5 №30368-05 |
А |
GIF 40,5 | ||
В |
- | ||||||
С |
GIF 40,5 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RL-P4GB-DW-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
75 |
ПС 110 кВ Находка/т, ОРУ 27,5 кВ, ф. ДПР Запад |
н н |
Кт=0,5 Ктт=600/5 №30368-05 |
А |
GIF 40,5 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
GIF 40,5 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
76 |
ПС 220 кВ Ружино/т, ОРУ 220 кВ, Ввод 220 кВ Т-1 |
н н |
Kr=0,2S Ктт=150/5 №59982-15 |
А |
ТГМ-220 УХЛ1 | ||
В |
ТГМ-220 УХЛ1 | ||||||
С |
ТГМ-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн 220000/\3/100/\3 №60353-15 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
77 |
ПС 220 кВ Ружино/т, ОРУ 220 кВ, Ввод 220 кВ Т-2 |
н н |
Kr=0,2S Ктт=150/5 №59982-15 |
А |
ТГМ-220 УХЛ1 | ||
В |
ТГМ-220 УХЛ1 | ||||||
С |
ТГМ-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=220000/\3/100/\3 №60353-15 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
78 |
ПС 220 кВ Ружино/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-06 |
А |
ТВ-35-II |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТВ-35-II | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
79 |
ПС 220 кВ Ружино/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-06 |
А |
ТВ-35-II | ||
В |
ТВ-35-II | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
80 |
ПС 220 кВ Ружино/т, КРУН 10 кВ, Ввод 10 кВ Т1 |
н н |
Кт=0,5 Ктт=300/5 №9143-01 |
А |
ТЛК10-6 | ||
В |
- | ||||||
С |
ТЛК10-6 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
81 |
ПС 220 кВ Ружино/т, КРУН 10 кВ, Ввод 10 кВ Т2 |
н н |
Кт=0,5 Ктт=300/5 №9143-01 |
А |
ТЛК10-6 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛК10-6 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №3344-08 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
82 |
ПС 220 кВ Свиягино/т, ОРУ 220 кВ, ВЛ 220 кВ Лесозаводск-Свиягино/т с отпайкой на ПС Кировка |
н н |
Kr=0,2S Ктт=1000/5 №59982-15 |
А |
ТГМ-220 УХЛ1 | ||
В |
ТГМ-220 УХЛ1 | ||||||
С |
ТГМ-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн 2200С)0/\3/100/\3 №60353-15 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
83 |
ПС 220 кВ Свиягино/т, ОРУ 220 кВ, ВЛ 220 кВ Свиягино/ т- Спасск |
н н |
Kr=0,2S Ктт=1000/5 №59982-15 |
А |
ТГМ-220 УХЛ1 | ||
В |
ТГМ-220 УХЛ1 | ||||||
С |
ТГМ-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=220000/\3/100/\3 №60353-15 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
84 |
ПС 220 кВ Свиягино/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-05 |
А |
ТВ-35-II |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТВ-35-II | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
85 |
ПС 220 кВ Свиягино/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-05 |
А |
ТВ-35-II | ||
В |
ТВ-35-II | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
86 |
ПС 220 кВ Свиягино/т, ОРУ 27,5 кВ, ф. ДПР 1 Запад |
н н |
Кт=0,28 Ктт=300/5 №64181-16 |
А |
ТВ | ||
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
87 |
ПС 220 кВ Свиягино/т, ОРУ 27,5 кВ, ф. ДПР 2 Восток |
н н |
Kt=0,2S Ктт=300/5 №64181-16 |
А |
ТВ |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
88 |
ПС 220 кВ Свиягино/т, КРУН 10 кВ, Ввод 10 кВ Т1 |
н н |
Кт=0,5 Ктт=150/5 №42683-09 |
А |
ТЛК | ||
В |
ТЛК | ||||||
С |
ТЛК | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
89 |
ПС 220 кВ Свиягино/т, КРУН 10 кВ, Ввод 10 кВ Т2 |
н н |
Кт=0,5 Ктт=150/5 №42683-09 |
А |
ТЛК | ||
В |
ТЛК | ||||||
С |
ТЛК | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
90 |
ПС 110 кВ Сибирцево/т, ОРУ 110 кВ, Ввод 110 кВ Т1 |
н н |
Kt=0,2S Ktt=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
91 |
ПС 110 кВ Сибирцево/т, ОРУ 110 кВ, Ввод 110 кВ Т2 |
н н |
Kt=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
92 |
ПС 110 кВ Сибирцево/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=600/5 №3690-73 |
А |
ТФЗМ-35А-У1 | ||
В |
- | ||||||
С |
ТФЗМ-35А-У1 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
93 |
ПС 110 кВ Сибирцево/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=600/5 №3690-73 |
А |
ТФЗМ-35А-У1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТФЗМ-35А-У1 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
94 |
ПС 110 кВ Сибирцево/т, КРУН 10 кВ, Ввод 10 кВ Т1 |
н н |
Кт=0,5 Ктт=300/5 №15128-96 |
А |
ТОЛ 10-I | ||
В |
- | ||||||
С |
ТОЛ 10-I | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
95 |
ПС 110 кВ Сибирцево/т, КРУН 10 кВ, Ввод 10 кВ Т2 |
н н |
Кт=0,5 Ктт=300/5 №15128-96 |
А |
ТОЛ 10-I | ||
В |
- | ||||||
С |
ТОЛ 10-I | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
96 |
ПС 110 кВ Смоляниново/т, Ввод Т-1 110 кВ |
н н |
Kt=0,2S Ktt=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
97 |
ПС 110 кВ Смоляниново/т, Ввод Т-2 110 кВ |
н н |
Kt=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
98 |
ПС 110 кВ Смоляниново/т, Ввод Т-3 110 кВ |
н н |
Kt=0,2S Ktt=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RLQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
99 |
ПС 110 кВ Смоляниново/т, ОРУ 110 кВ, ВЛ 110 кВ Артёмовская ТЭЦ -Смоляниново/т |
н н |
Kt=0,2S Ktt=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
100 |
ПС 110 кВ Смоляниново/т, ОРУ 110 кВ, ВЛ 110 кВ Смоляниново/т - Береговая- 1 |
н н |
Kt=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
101 |
ПС 110 кВ Смоляниново/т, ОРУ 35 кВ, ВЛ 35 кВ Новороссия - Васильки -Смоляниново/т - Депо |
н н |
Кт=0,5 Ктт=150/5 №3690-73 |
А |
ТФН-35М | ||
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000/100 №19813-05 |
А |
НАМИ-35 УХЛ1 | ||||
В | |||||||
С | |||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
102 |
ПС 110 кВ Смоляниново/т, ОРУ 35 кВ, ВЛ 35 кВ Смоляниново/т - Скалистая |
н н |
Кт=0,5 Ктт=100/5 №3690-73 |
А |
ТФН-35М |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000/100 №19813-05 |
А |
НАМИ-35 УХЛ1 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
103 |
ПС 110 кВ Смоляниново/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=600/5 №19720-06 |
А |
- | ||
В |
ТВ-35-II | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
104 |
ПС 110 кВ Смоляниново/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=600/5 №3642-73 |
А |
- | ||
В |
ТВДМ-35-1 | ||||||
С |
ТВДМ-35-1 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
105 |
ПС 110 кВ Смоляниново/т, Ввод Т-3 27,5 кВ |
н н |
Kt=0,5S Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ-СЭЩ-35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-3 | |||||
106 |
ПС 110 кВ Смоляниново/т, ОРУ 27,5 кВ, ф. ДПР Восток |
н н |
Кт=0,5 Ктт=100/5 №64181-16 |
А |
ТВ-35-II | ||
В |
- | ||||||
С |
ТВ-35-II | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
107 |
ПС 110 кВ Смоляниново/т, ОРУ 27,5 кВ, ф. ДПР Запад |
н н |
Rt=0,2S Ктт=150/5 №30368-10 |
А |
GIF 40,5 | ||
В |
- | ||||||
С |
GIF 40,5 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Rt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RL-P4G-DW-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
108 |
ПС 110 кВ Смоляниново/т, РУ 10 кВ, ф. Дунай |
н н |
Кт=0,2 Ктт=50/5 №15128-03 |
А |
ТОЛ 10-I |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ 10-I | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
109 |
ПС 110 кВ Смоляниново/т, РУ 10 кВ, ф. Котельная |
н н |
Кт=0,2 Ктт=100/5 №15128-03 |
А |
ТОЛ 10-I | ||
В |
- | ||||||
С |
ТОЛ 10-I | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
110 |
ПС 110 кВ Спасск/т, ОРУ 110 кВ, Ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=150/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
111 |
ПС 110 кВ Спасск/т, Ввод Т-1 27,5 кВ |
н н |
Kt=0,5S Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ-СЭЩ-35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
- | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-3 | |||||
112 |
ПС 110 кВ Уссурийск/т, ОРУ 110 кВ, Ввод 110 кВ Т1 |
н н |
Rt=0,2S Ктт=250/5 №26510-09 |
А |
IOSK 123 | ||
В |
IOSK 123 | ||||||
С |
IOSK 123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №14205-05 |
А |
НКФ-110-57 | ||||
В |
НКФ-110-57 | ||||||
С |
НКФ-110-57 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P4B-4 | |||||
113 |
ПС 110 кВ Уссурийск/т, ОРУ 110 кВ, Ввод 110 кВ Т2 |
н н |
Kt=0,2S Ктт=250/5 №26510-09 |
А |
IOSK 123 | ||
В |
IOSK 123 | ||||||
С |
IOSK 123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №14205-05 |
А |
НКФ-110-57 | ||||
В |
НКФ-110-57 | ||||||
С |
НКФ-110-57 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P4B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
114 |
ПС 110 кВ Уссурийск/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №26417-04 |
А |
ТФЗМ-35А-У1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТФЗМ-35А-У1 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №14555-02 |
A2R-3-AL-C29-T+ | |||||
115 |
ПС 110 кВ Уссурийск/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №26417-04 |
А |
ТФЗМ-35А-У1 | ||
В |
- | ||||||
С |
ТФЗМ-35А-У1 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №14555-02 |
A2R-3-AL-C29-T+ | |||||
116 |
ПС 110 кВ Уссурийск/т, ОРУ 27,5 кВ, ф. ДПР Восток |
н н |
Кт=0,5 Ктт=300/5 №19720-06 |
А |
ТВ | ||
В |
- | ||||||
С |
ТВ | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
117 |
ПС 110 кВ Уссурийск/т, ОРУ 27,5 кВ, ф. ДПР Запад |
н н |
Кт=0,5 Ктт=300/5 №19720-06 |
А |
ТВ |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТВ | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
118 |
ПС 110 кВ Фридман/т, ОРУ 110 кВ, отпайка ВЛ 110 кВ Анисимовка/т - Фридман/т - ХФЗ |
н н |
Kr=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
119 |
ПС 110 кВ Фридман/т, ОРУ 110 кВ, отпайка ВЛ 110 кВ Вокзальная/т - Фридман/т - Штыково |
н н |
Kr=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
120 |
ПС 110 кВ Фридман/т, Ввод Т-1 27,5 кВ |
н н |
Кт=0,5 Ктт=600/5 №3642-73 |
А |
ТВДМ-35-1 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТВДМ-35-1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
121 |
ПС 110 кВ Фридман/т, Ввод Т-2 27,5 кВ |
н н |
Кт=0,5 Ктт=600/5 №3642-73 |
А |
ТВДМ-35-1 | ||
В |
ТВДМ-35-1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
122 |
ПС 110 кВ Фридман/т, ОРУ 27,5 кВ, ф. ДПР Восток |
н н |
Kr=0,5S Ктт=50/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 | ||
В |
ТОЛ-СЭЩ-35 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
123 |
ПС 110 кВ Фридман/т, ОРУ 27,5 кВ, ф. ДПР Запад |
н н |
Kt=0,5S Ktt=50/5 №51623-12 |
А |
ТОЛ-СЭЩ-35 |
RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-СЭЩ-35 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
124 |
ПС 220 кВ Иман, ОРУ 110 кВ, ВЛ 110 кВ И -Дальнереченск/т |
н н |
Кт=0,5 Ктт=300/5 №16023-97 |
А |
ТФМ-110 |
RTU-325T Рег. № 44626-10 RTU-325L Рег. № 37288-08 |
РСТВ-01-01 Рег. № 40586-12 СТВ-01 Рег. № 49933-12 Метроном-50М Рег. № 68916-17 |
В |
ТФМ-110 | ||||||
С |
ТФМ-110 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №26452-06 |
А |
НКФ-110 II ХЛ1 | ||||
В |
НКФ-110 II ХЛ1 | ||||||
С |
НКФ-110 II ХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
125 |
ПС 220 кВ Лесозаводск, ОРУ-220 кВ, ВЛ 220 кВ Лесозаводск - Ружино/т I цепь |
н н |
Кт=0,5 Ktt=500/5 №6540-78 |
А |
ТФЗМ 220Б-ГУ У1 | ||
В |
ТФЗМ 220Б-ТУ У1 | ||||||
С |
ТФЗМ 220Б-ТУ У1 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №23748-02 |
А |
UTF 245 | ||||
В |
UTF 245 | ||||||
С |
UTF 245 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | |||
ПС 220 кВ Лесозаводск, ОРУ-220 кВ, ВЛ 220 кВ Лесозаводск - Ружино/т II |
Кт=0,5 |
А |
ТФЗМ 220Б-ГУ У1 | |||||
н н |
Ктт=500/5 |
В |
ТФЗМ 220Б-ГУ У1 | |||||
№6540-78 |
С |
ТФЗМ 220Б-ГУ У1 | ||||||
цепь |
Кт=0,2 |
А |
UTF 245 | |||||
126 |
К н |
Ктн=220000/^3/100/^3 |
В |
UTF 245 | ||||
№23748-02 |
С |
UTF 245 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | ||||||
ПС 220 кВ Лесозаводск, ОРУ-220 кВ, ОВ 220 кВ |
Kr=0,2S |
А |
SB 0,8 | |||||
н н |
Ктт=1000/5 |
В |
SB 0,8 |
РСТВ-01-01 | ||||
№20951-08 |
С |
SB 0,8 |
RTU-325T |
Рег. № 40586-12 | ||||
Кт=0,2 |
А |
UTF 245 |
Рег. № 44626-10 |
СТВ-01 Рег. № 49933-12 | ||||
127 |
К н |
Ктн=220000/^3/100/^3 |
В |
UTF 245 |
RTU-325L Рег. № 37288-08 | |||
№23748-02 |
С |
UTF 245 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
Метроном-50М Рег. № 68916-17 | |||||
ПС 220 кВ Спасск, ОРУ- 110 кВ, яч.8, ОВ 110 кВ |
Kr=0,2S |
А |
ТГФМ-110 | |||||
н н |
Ктт=1000/5 |
В |
ТГФМ-110 | |||||
№52261-12 |
С |
ТГФМ-110 | ||||||
Кт=0,5 |
А |
TEMP 123 | ||||||
128 |
К н |
Ктн=110000/^3/100/^3 |
В |
TEMP 123 | ||||
№25474-03 |
С |
TEMP 123 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
129 |
ПС 220 кВ Спасск, ОРУ-110кВ, яч.11, ВЛ-110кВ Спасск-Спасск/т |
н н |
I<t0,2S Ктт=1000/5 №52261-12 |
А |
ТГФМ-110 |
RTU-325T Рег. № 44626-10 RTU-325L Рег. № 37288-08 |
РСТВ-01-01 Рег. № 40586-12 СТВ-01 Рег. № 49933-12 Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №25474-03 |
А |
TEMP 123 | ||||
В |
TEMP 123 | ||||||
С |
TEMP 123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
Примечания:
-
1 Допускается изменение наименования ИК без изменения объекта измерений.
-
2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 5, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 5 метрологических характеристик.
-
3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.
-
4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 6 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1 |
2 |
3 |
4 |
1, 2, 8-12, 23, 24, 29-32, 47, 48, 53, 62, 63, 70, 71, 76, 77, 82, 83, |
Активная |
0,5 |
2,0 |
90, 96, 97, 99, 100, 118, 119 |
Реактивная |
1,1 |
2,0 |
3, 4, 6, 7, 13, 14, 19, 25-28, 33 36, 39, 44, 51, 52, 54, 57-59, 65, 66, 69, 72, 73, 75, 78-81, 84, 85, |
Активная |
1,2 |
5,7 |
88, 89, 92-95, 101-104, 106, |
Реактивная |
2,5 |
3,5 |
114-117, 120, 121 | |||
Активная |
0,8 |
2,2 | |
5, 60, 107, 128, 129 |
Реактивная |
1,5 |
2,2 |
Активная |
1,2 |
5,1 | |
15, 17, 20, 21, 55, 61, 105, 122 |
Реактивная |
2,5 |
4,0 |
Активная |
1,2 |
5,1 | |
16, 123 |
Реактивная |
2,5 |
4,4 |
Активная |
1,2 |
5,7 | |
18 |
Реактивная |
2,5 |
4,3 |
Активная |
1,1 |
4,8 | |
22, 111 |
Реактивная |
2,3 |
2,9 |
Активная |
0,8 |
2,2 | |
37, 64 |
Реактивная |
1,6 |
2,1 |
Активная |
1,1 |
4,8 | |
38 |
Реактивная |
2,3 |
2,8 |
Активная |
1,0 |
5,6 | |
40, 42, 45 |
Реактивная |
2,2 |
3,4 |
Активная |
0,8 |
2,6 | |
41, 98 |
Реактивная |
1,4 |
3,5 |
Активная |
1,0 |
2,8 | |
43, 56, 67, 68, 86, 87 |
Реактивная |
1,8 |
4,0 |
Активная |
1,0 |
5,0 | |
46 |
Реактивная |
2,2 |
3,9 |
Активная |
1,1 |
5,5 | |
49, 50, 74, 124 |
Реактивная |
2,3 |
2,7 |
1 |
2 |
3 |
4 |
Активная |
0,5 |
2,0 | |
91, 110, 112, 113, 127 |
Реактивная |
1,1 |
2,1 |
Активная |
0,8 |
2,7 | |
108 |
Реактивная |
1,4 |
2,7 |
Активная |
1,0 |
2,9 | |
109 |
Реактивная |
1,8 |
2,8 |
Активная |
0,9 |
5,4 | |
125, 126 |
Реактивная |
2,0 |
2,7 |
Пределы допускаемой погрешности СОЕВ, с |
±5 | ||
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии | |||
(получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана для тока 2(5)% I |
том COSф = 0,5инд и | ||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от +5 до | |||
+35°С. |
Таблица 7 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети:
температура окружающей среды, °C:
ГОСТ Р 52323-2005, ГОСТ 30206-94, ГОСТ 31819.22-2012
ГОСТ Р 52425-2005, ГОСТ 31819.23-2012, ТУ 4228-011-29056091-11 ГОСТ 26035-83, ТУ 4228-001-29056091-94 |
от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +21 до +25 от +18 до +22 |
1 |
2 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Uhom |
от 90 до 110 |
- ТОК, % ОТ Ihom |
от 2(5) до 120 |
|
от 0,5 до 1,0 |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +55 |
- для УСПД RTU-325L |
от -10 до +55 |
- для RTU-325T |
от 0 до + 50 |
- для УСПД RTU-327 |
от +1 до +50 |
- для УСПД ЭКОМ-3000 |
от -30 до +50 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
- для ССВ-1Г |
от +5 до +40 |
- для СТВ-01 |
от +10 до +30 |
- для РСТВ-01-01 |
от +5 до +50 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ЕвроАЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа: | |
- среднее время наработки на отказ, ч, не менее |
35000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327: | |
- наработка на отказ, ч, не менее |
35000 |
- время восстановления, ч, не более |
24 |
УСПД ЭКОМ-3000: | |
- наработка на отказ, ч, не менее |
100000 |
- время восстановления, ч, не более |
24 |
УСПД RTU-325Т: | |
- наработка на отказ, ч, не менее |
55000 |
- время восстановления, ч, не более |
24 |
УСПД RTU-325L: | |
- наработка на отказ, ч, не менее |
100000 |
- время восстановления, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Продолжение таблицы 7
1 |
2 |
Глубина хранения информации ИИК: | |
- счетчики электроэнергии: | |
- тридцатиминутный профиль нагрузки в двух направлениях, | |
сут, не менее |
45 |
ИВКЭ: | |
- УСПД: | |
- суточные данные о тридцатиминутных приращениях | |
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
ИВК: | |
- результаты измерений, состояние объектов и средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- установка пароля на счетчики электрической энергии;
- установка пароля на УСПД;
- установка пароля на серверы. Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- УСПД (функция автоматизирована);
- сервере ИВК (функция автоматизирована). Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована). Цикличность:
- измерений 30 мин (функция автоматизирована);
Лист № 53 Всего листов 55 - сбора 30 мин (функция автоматизирована).
