Номер по Госреестру СИ: 80969-21
80969-21 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Кировской области
( )
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кировской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия АЛЬФА 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия АЛЬФА 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп) | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия АЛЬФА 2» и СПО АИИС КУЭ ЕНЭС (Метроскоп) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Кировской области», аттестованном ООО «Энергокомплекс», аттестат аккредитации № RA.RU.312235 от 31.08.2017 г.
Нормативные и технические документы
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» и ПАО «ФСК ЕЭС», выполняющие функции сбора, хранения результатов измерений и их передачи на уровень ИВК;
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя Центр сбора данных ОАО «РЖД» на базе программного обеспечения (ПО) «Энергия АЛЬФА 2», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, сервер центра сбора и обработки данных ПАО «ФСК ЕЭС» на базе специализированного программного обеспечения (СПО) АИИС КУЭ ЕНЭС (Метроскоп), устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков измерительных каналов (ИК) №№ 1 - 87 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД», а с выходов счетчиков ИК №№ 88 - 93 - на входы УСПД ПАО «ФСК ЕЭС», где осуществляется формирование и хранение информации.
Далее по основному каналу связи, организованному на базе волоконно-оптической линии связи, данные с УСПД ОАО «РЖД» передаются на сервер Центра сбора данных ОАО «РЖД», а с УСПД ПАО «ФСК ЕЭС» - на сервер Центра сбора и обработки данных ПАО «ФСК ЕЭС», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера Центра сбора данных ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.
Не реже одного раза в сутки сервер Центра сбора и обработки данных ПАО «ФСК ЕЭС» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, сервер точного времени СТВ-01, часы сервера центра сбора данных ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера Центра сбора и обработки данных ПАО «ФСК ЕЭС», часы УСПД и счётчиков. Серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3 и сервер точного времени СТВ-01 осуществляют прием и обработку сигналов глобальной навигационной спутниковой системой ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Сервер центра сбора данных ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Сервер Центра сбора и обработки данных ПАО «ФСК ЕЭС» оснащен сервером точного времени СТВ-01. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
УСПД ОАО «РЖД» синхронизируется от сервера Центра сбора данных ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
УСПД ПАО «ФСК ЕЭС» синхронизируется от сервера Центра сбора и обработки данных ПАО «ФСК ЕЭС». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики №№ 1 - 87 синхронизируются от УСПД ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 88 - 93 синхронизируются от УСПД ПАО «ФСК ЕЭС». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Комплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Трансформаторы тока |
ТЛО-10 |
60 шт. |
Трансформаторы тока |
ТПОЛ 10 |
5 шт. |
Трансформаторы тока |
ТБМО-110 УХЛ1 |
18 шт. |
Трансформаторы тока |
ТОЛ-СЭЩ-35-IV |
10 шт. |
Трансформаторы тока |
ТГФ220-П* |
6 шт. |
Трансформаторы тока |
ТФЗМ-35Б-1У1 |
6 шт. |
Трансформаторы тока |
ТФНД-35М |
2 шт. |
Трансформаторы тока |
ТГФМ-110 II* |
6 шт. |
Трансформаторы тока |
ТОЛ 35 |
6 шт. |
Трансформаторы тока |
STSM-38 |
31 шт. |
Трансформаторы тока наружной установки |
ТОЛ-НТЗ-35-IV |
1 шт. |
Трансформаторы тока проходные с литой изоляцией |
ТПЛ-10 |
6 шт. |
Трансформаторы тока |
ТОЛ-35 III-IV |
9 шт. |
Трансформаторы тока |
ТЛМ-10 |
3 шт. |
Трансформаторы тока |
ТГФ110 |
6 шт. |
Трансформаторы тока |
ТБМО-220 УХЛ1 |
6 шт. |
Трансформаторы тока |
ТОЛ-10-I |
2 шт. |
Трансформаторы тока |
ТФЗМ 35А-ХЛ1 |
2 шт. |
Трансформаторы тока |
ТОЛ-10 |
10 шт. |
Трансформаторы тока |
ТОГФ |
6 шт. |
Трансформаторы тока |
ТФН-35 |
2 шт. |
Трансформаторы тока |
ТГФМ-220П* |
6 шт. |
Трансформаторы тока |
ТОЛ 10-1 |
4 шт. |
Трансформаторы тока |
ТФЗМ 220Б-ШУ1 |
3 шт. |
Трансформаторы тока |
ТВ-ЭК исп. М3 |
15 шт. |
Трансформаторы напряжения |
НАМИ-10 |
1 шт. |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
30 шт. |
Трансформаторы напряжения |
ЗНОМ-35-65 |
20 шт. |
Трансформаторы напряжения |
НАМИ-220 УХЛ1 |
18 шт. |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
13 шт. |
Трансформаторы напряжения |
ЗНОЛ-СВЭЛ |
2 шт. |
Трансформаторы напряжения |
TJC |
2 шт. |
Трансформаторы напряжения |
НАМИ-35 УХЛ1 |
6 шт. |
Трансформаторы напряжения |
ЗНОМ-35 |
1 шт. |
Продолжение таблицы 7
1 |
2 |
3 |
Трансформаторы напряжения антирезонансные однофазные |
НАМИ |
18 шт. |
Трансформаторы напряжения |
НКФ-220-58 У1 |
3 шт. |
Счетчики электроэнергии многофункциональные |
АЛЬФА |
4 шт. |
Счетчики электроэнергии многофункциональные |
ЕвроАЛЬФА |
62 шт. |
Счетчики электрической энергии многофункциональные |
EPQS |
6 шт. |
Счетчики электрической энергии трехфазны многофункциональные |
Альфа А1800 |
21 шт. |
Устройства сбора и передачи данных |
RTU-327 |
2 шт. |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
3 шт. |
Устройства синхронизации времени |
УСВ-3 |
1 шт. |
Серверы точного времени |
Метроном-50М |
2 шт. |
Серверы точного времени |
СТВ-01 |
1 шт. |
Методика поверки |
МП-312235-120-2020 |
1 экз. |
Формуляр |
13526821.4611.154.ЭД.ФО |
1 экз. |

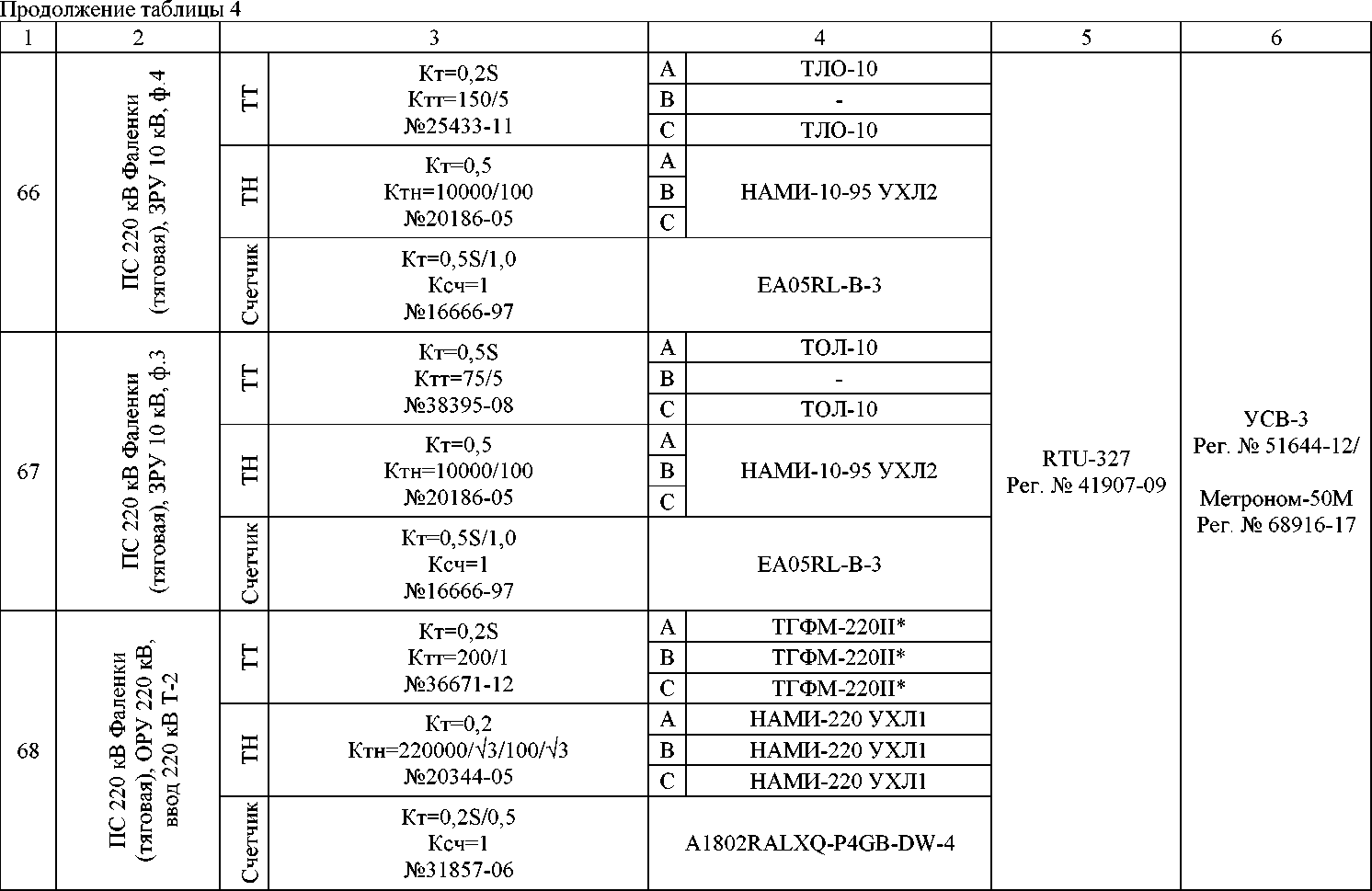

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.
Таблица 4 - Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ Ацвеж, КРУН 10 кВ, ф.1 |
н н |
I<t0,2S Ктт=100/5 №25433-06 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
2 |
ПС 110 кВ Ацвеж, КРУН 10 кВ, ф.2 |
н н |
Кт=0,5 Ктт=100/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 110 кВ Ацвеж, КРУН 10 кВ, ф.3 |
н н |
Кт=0,28 Ктт=50/5 №25433-03 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4W | |||||
4 |
ПС 110 кВ Ацвеж, КРУН 10 кВ, ф.4 |
н н |
Кт=0,28 Ктт=50/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
5 |
ПС 110 кВ Ацвеж, КРУН 10 кВ, ввод 10 кВ Т-2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-02 |
А |
ТПОЛ 10 | ||
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
6 |
ПС 110 кВ Ацвеж, ОРУ 110 кВ, ввод 110 кВ Т-2 |
н н |
Kr=0,2S Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
7 |
ПС 110 кВ Ацвеж, КРУН 10 кВ, ввод 10 кВ Т-1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-02 |
А |
ТПОЛ 10 | ||
В |
ТПОЛ 10 | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-4 | |||||
8 |
ПС 110 кВ Ацвеж, РУ 27,5 кВ, ввод 27,5 кВ Т-2 |
н н |
Kr=0,5S Ктт=1000/5 №47124-11 |
А |
ТОЛ-СЭЩ-35-IV | ||
В |
ТОЛ-СЭЩ-35-IV | ||||||
С |
ТОЛ-СЭЩ-35-IV | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Ацвеж, РУ 27,5 кВ, ввод 27,5 кВ Т-1 |
н н |
Kt=0,5S Ктт=1000/5 №47124-11 |
А |
ТОЛ-СЭЩ-35-IV |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТОЛ-СЭЩ-35-IV | ||||||
С |
ТОЛ-СЭЩ-35-IV | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
10 |
ПС 110 кВ Ацвеж, ОРУ 110 кВ, ввод 110 кВ Т-1 |
н н |
Kt=0,2S Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
11 |
ПС 220 кВ Бумкомбинат, ОРУ 220 кВ, ввод 220 кВ Т-1 |
н н |
Kt=0,2S Ктт=150/1 №20645-07 |
А |
ТГФ220-П* | ||
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
12 |
ПС 220 кВ Бумкомбинат, ОРУ 220 кВ, ввод 220 кВ Т-2 |
н н |
Kt=0,2S Ktt=150/1 №20645-07 |
А |
ТГФ220-П* |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТГФ220-П* | ||||||
С |
ТГФ220-П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 | |||||
13 |
ПС 110 кВ Вятские Поляны-тяговая, РУ 27,5 кВ, ввод 27,5 кВ Т-2 |
н н |
Кт=0,5 Ктт=1000/5 №3689-73 |
А |
ТФЗМ-35Б-1У1 | ||
В |
ТФЗМ-35Б-1У1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С | |||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
14 |
ПС 110 кВ Вятские Поляны-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Тяговая-2 |
н н |
Kt=0,2S Ктт=300/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Вятские Поляны-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Тяговая-1 |
н н |
Kr=0,2S Ктт=300/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
16 |
ПС 110 кВ Вятские Поляны-тяговая, ОРУ 10 кВ, ввод 10 кВ Т-3 |
н н |
Kr=0,2S Ктт=1500/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
17 |
ПС 110 кВ Вятские Поляны-тяговая, ОРУ 10 кВ, ввод 10 кВ Т-1, Т-2 |
н н |
Kr=0,2S Ктт=1000/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 110 кВ Вятские Поляны-тяговая, РУ 27,5 кВ, ввод 27,5 кВ Т-3 |
н н |
Кт=0,5 Ктт=1000/5 №3689-73 |
А |
ТФЗМ-35Б-1У1 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТФЗМ-35Б-1У1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
19 |
ПС 110 кВ Вятские Поляны-тяговая, РУ 27,5 кВ, ввод 27,5 кВ Т-1 |
н н |
Кт=0,5 Ктт=1000/5 №3689-73 |
А |
ТФЗМ-35Б-1У1 | ||
В |
ТФЗМ-35Б-1У1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
20 |
ПС 110 кВ Иготино, РУ 27,5 кВ, ввод 27,5 кВ Т-1 |
н н |
Кт=0,28 Ктт=800/5 №21256-03 |
А |
ТОЛ 35 | ||
В |
ТОЛ 35 | ||||||
С |
ТОЛ 35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №42661-09 |
А |
ЗНОЛ-СВЭЛ | ||||
В |
ЗНОЛ-СВЭЛ | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 110 кВ Иготино, РУ 27,5 кВ, ввод 27,5 кВ Т-2 |
н н |
Kt=0,2S Ктт=800/5 №21256-03 |
А |
ТОЛ 35 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТОЛ 35 | ||||||
С |
ТОЛ 35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №51637-12 |
А |
TJC | ||||
В |
TJC | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
22 |
ПС 110 кВ Иготино, ОРУ 35 кВ, ввод 35 кВ РПТ |
н н |
Rt=0,2S Ктт=50/1 №37491-08, 62259-15, 37491-08 |
А |
STSM-38 | ||
В |
ТОЛ-НТЗ-35-IV | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,2 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
Rt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
23 |
ПС 110 кВ Иготино, КРУН 10 кВ, ф.3 |
н н |
Rt=0,2S Ктт=200/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
24 |
ПС 110 кВ Иготино, КРУН 10 кВ, ф.4 |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
25 |
ПС 110 кВ Иготино, ОРУ 110 кВ, ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
26 |
ПС 110 кВ Иготино, ОРУ 110 кВ, ввод 110 кВ Т-2 |
н н |
Kr=0,2S Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
ПС 110 кВ Лянгасово, РУ 27,5 кВ, ввод 27,5 кВ Т-1 |
Кт=0,5 |
А |
ТОЛ-35 III-IV | ||||
н н |
Ктт=1000/5 |
В |
ТОЛ-35 III-IV | ||||
№34016-07 |
С |
ТОЛ-35 III-IV | |||||
Кт=0,5 |
А |
ЗНОМ-35-65 | |||||
27 |
К н |
Ктн=27500/100 |
В |
- | |||
№912-70 |
С |
ЗНОМ-35-65 | |||||
Счетчик |
Кт=0,58/1,0 | ||||||
Ксч=1 |
EA05RAL-B-4 | ||||||
№16666-97 | |||||||
ПС 110 кВ Лянгасово, РУ 27,5 кВ, ввод 27,5 кВ Т-2 |
Кт=0,5 |
А |
ТОЛ-35 III-IV | ||||
н н |
Ктт=1000/5 |
В |
ТОЛ-35 III-IV | ||||
№34016-07 |
С |
ТОЛ-35 III-IV |
УСВ-3 | ||||
Кт=0,5 |
А |
ЗНОМ-35-65 |
RTU-327 |
Рег. № 51644-12/ | |||
28 |
К н |
Ктн=27500/100 |
В |
- | |||
Рег. № 41907-09 | |||||||
№912-70 |
С |
ЗНОМ-35-65 |
Метроном-50М | ||||
Счетчик |
Кт=0,58/1,0 |
Рег. № 68916-17 | |||||
Ксч=1 |
EA05RAL-B-4 | ||||||
№16666-97 | |||||||
ПС 110 кВ Лянгасово, РУ 27,5 кВ, ввод 27,5 кВ Т-3 |
Кт=0,5 |
А |
ТОЛ-35 III-IV | ||||
н н |
Ктт=1000/5 |
В |
ТОЛ-35 III-IV | ||||
№34016-07 |
С |
ТОЛ-35 III-IV | |||||
Кт=0,5 |
А |
ЗНОМ-35-65 | |||||
29 |
К н |
Ктн=27500/100 |
В |
- | |||
№912-70 |
С |
ЗНОМ-35-65 | |||||
Счетчик |
Кт=0,58/1,0 | ||||||
Ксч=1 |
EA05RAL-B-4 | ||||||
№16666-97 |
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ПС 110 кВ Лянгасово, РУ 6 кВ, ф.4 |
н н |
Кт=0,5 Ктт=300/5 №2473-69 |
А |
ТЛМ-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
31 |
ПС 110 кВ Лянгасово, РУ 6 кВ, ввод 6 кВ РПТ 1 |
н н |
Кт=0,28 Ктт=600/5 №25433-03 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-4 | |||||
32 |
ПС 110 кВ Лянгасово, РУ 6 кВ, ввод 6 кВ РПТ 2 |
н н |
Кт=0,28 Ктт=600/5 №25433-03 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 |
ПС 110 кВ Лянгасово, ОРУ 35 кВ, ввод 35 кВ Т-1
ПС 110 кВ Лянгасово, ОРУ 110 кВ, ВЛ 110 кВ Киров - Лянгасово
ПС 110 кВ Лянгасово, ОРУ 35 кВ, ВЛ 35 кВ №4 Лянгасово-Стрижи с отп. на Победилово
10
Счетчик
Счетчик
Счетчик
i?
-U
о |
W |
> |
сл |
сл |
сл |
Н |
Н |
Н |
сл |
сл |
сл |
М- |
М- |
М- |
00 |
00 |
00 |
О |
W |
> |
<Z) |
СЛ |
ел |
н |
н |
Н |
сл |
сл |
сл |
М- |
М- |
М- |
00 |
00 |
00 |
о
-о
о
CZ1
Продолжение таблицы 4
hd о |
о | ||
о | |||
i? |
н О |
i? | |
ГГх |
д |
О | |
00 |
о |
W | |
2 |
сл |
иэ | |
сл |
о |
4^ | |
Ю |
td
4o H-> IO о
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ПС 110 кВ Лянгасово, ОРУ 35 кВ, ввод 35 кВ Т-3 |
н н |
I\'t0,2S Ктт=600/1 №37491-08 |
А |
STSM-38 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,2 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
37 |
ПС 110 кВ Лянгасово, ОРУ 35 кВ, ЛЭП №61 |
н н |
I\'t0,2S Ктт=200/1 №37491-08 |
А |
STSM-38 | ||
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,2 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
38 |
ПС 110 кВ Лянгасово, ОРУ 35 кВ, ЛЭП №62 |
н н |
I\'t0,2S Ктт=200/1 №37491-08 |
А |
STSM-38 | ||
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,2 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
-U о
CO
ПС 220 кВ Марадыково, КРУН 10 кВ, ф.1
ПС 110 кВ Лянгасово, ОРУ 110 кВ, отпайка ВЛ 110 кВ Пасегово - Оричи с отпайкой на ПС Лянгасово
ПС 110 кВ Лянгасово, ОРУ 35 кВ, ВЛ 35 кВ №5 Лянгасово-Стрижи с отп. на Победилово
Счетчик
TH
Счетчик TH ТТ
Счетчик TH ТТ
Продолжение таблицы 4
i? |
н | |
о ►и 11 |
II JO То | |
II |
ел | |
о | ||
Тл |
i? |
н | |
о л 11 |
II JO То | |
сл |
II |
ел |
ъ |
о | |
~-4 |
Тл |
i?
СО
СЛ
О
СЛ
i? |
н |
II | |
Г) |
JO |
00 V |
То |
Т1 Л |
ел |
о |
о |
о> |
Тл |
СО
-U
W
О |
W |
> |
О |
W |
> |
> |
> |
> |
н |
Н |
Н |
и |
И |
И | |||
е |
е |
е | |||
о |
о |
о | |||
УХЛ1 |
УХЛ1 |
УХЛ1 |
о |
о |
о |
О |
W |
> |
о |
W |
> |
ел |
СЛ |
СЛ | |||
S |
Н |
Н |
Н | ||
СЛ |
СЛ |
СЛ | |||
35 | |||||
X | |||||
00 |
00 |
00 | |||
i?
-U
о
о
СЛ
hd о |
о | ||
о |
*1 | ||
i? |
н О |
i? | |
ГГх |
д |
О | |
00 |
о |
W | |
<о |
2 |
о> |
иэ |
сл |
о |
4^ | |
~-4 |
Ь0 |
4^ и->
IO 00
1 |
2 |
3 |
4 |
5 |
6 | ||
42 |
ПС 220 кВ Марадыково, ОРУ 35 кВ, ф.2 |
н н |
Kt=0,2S Ктт=150/1 №37491-08 |
А |
STSM-38 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,2 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
43 |
ПС 220 кВ Марадыково, ОРУ 35 кВ, ф.1 |
н н |
Kt=0,2S Ктт=75/1 №37491-08 |
А |
STSM-38 | ||
В |
- | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,2 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
44 |
ПС 220 кВ Марадыково, ОРУ 220 кВ, ввод 220 кВ Т-2 |
н н |
Kt=0,2S Ктт=200/1 №27069-05 |
А |
ТБМО-220 УХЛ1 | ||
В |
ТБМО-220 УХЛ1 | ||||||
С |
ТБМО-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 220 кВ Марадыково, ОРУ 220 кВ, ввод 220 кВ Т-1 |
н н |
Kr=0,2S Ктт=200/1 №27069-05 |
А |
ТБМО-220 УХЛ1 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТБМО-220 УХЛ1 | ||||||
С |
ТБМО-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
46 |
ПС 220 кВ Марадыково, КРУН 10 кВ, Яч.9, ф.9 |
н н |
Kr=0,2S Ктт=150/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 | |||||
47 |
ПС 220 кВ Марадыково, КРУН 10 кВ, ф.8 |
н н |
Kr=0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ПС 220 кВ Марадыково, КРУН 10 кВ, Яч.3, ф.3 |
н н |
I<t0,2S Ктт=300/5 №25433-07 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-B-4 | |||||
49 |
ПС 220 кВ Марадыково, КРУН 10 кВ, ф.4 |
н н |
I<t0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4W | |||||
50 |
ПС 220 кВ Марадыково, КРУН 10 кВ, ф.5 |
н н |
I<t0,2S Ктт=75/5 №25433-03, 15128-07 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТОЛ-10-I | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-AL-C25-T |
1 |
2 |
3 |
4 |
5 |
6 | ||
51 |
ПС 220 кВ Марадыково, КРУН 10 кВ, ф.6 |
н н |
I<t0,2S Ктт=300/5 №25433-03, 25433-11 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-AL-C25-T | |||||
52 |
ПС 220 кВ Марадыково, КРУН 10 кВ, ф.7 |
н н |
I<t0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-AL-C25-T | |||||
53 |
ПС 220 кВ Марадыково, КРУН 10 кВ, ф.2 |
н н |
I<t0,2S Ктт=100/5 №25433-11, 15128-07 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТОЛ-10-I | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ПС 220 кВ Рехино, РУ 27,5 кВ, ввод 27,5 кВ Т-1 |
н н |
Кт=0,5 Ктт=1000/5 №3689-73 |
А |
ТФНД-35М |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТФНД-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
55 |
ПС 220 кВ Рехино, РУ 27,5 кВ, ввод 27,5 кВ Т-2 |
н н |
Кт=0,5 Ктт=1000/5 №26418-04 |
А |
ТФЗМ 35А-ХЛ1 | ||
В |
ТФЗМ 35А-ХЛ1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
56 |
ПС 220 кВ Рехино, КРУН 10 кВ, ф.1 |
н н |
Кт=0,58 Ктт=200/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
57 |
ПС 220 кВ Рехино, КРУН 10 кВ, ф.3 |
н н |
Кт=0,2 Ктт=200/5 №7069-07 |
А |
ТОЛ-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
58 |
ПС 220 кВ Рехино, РУ 35 кВ, ввод 35 кВ Т-1 |
н н |
I<t0,2S Ктт=300/1 №37491-08 |
А |
STSM-38 | ||
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,5 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
59 |
ПС 220 кВ Рехино, РУ 35 кВ, ввод 35 кВ Т-2 |
н н |
I<t0,2S Ктт=300/1 №37491-08 |
А |
STSM-38 | ||
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,5 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4GB-DW-4 |
ПС 220 кВ Фаленки (тяговая), ОРУ 35 кВ, ф.1 ПС 220 кВ Рехино, ОРУ 220 кВ, отпайка ВЛ 220 кВ Зуевка - Вятка с отпайкой на ПС Рехино
Счетчик
Счетчик
Счетчик
о р3
О ’о.
о Р3 о го
о Р
О 10
О |
dd |
> |
w |
w | |
Д |
К |
w |
О |
О |
К |
s |
s |
О s |
Ui |
Ui | |
6> |
Ui |
ПС 220 кВ Рехино, ОРУ 220 кВ, отпайка ВЛ 220 кВ Фаленки -Бумкомбинат с отпайкой на ПС Рехино
Продолжение таблицы 4
hd о |
g |
о | |
о |
*1 | ||
i? |
H xs о |
i? | |
Д |
Ui |
n | |
00 |
о |
dd | |
2 | |||
Ui о |
4^ | ||
N> |
dd
4o 10
10 'O1
1 |
2 |
3 |
4 |
5 |
6 | ||
69 |
ПС 220 кВ Фаленки (тяговая), ЗРУ 10 кВ, ф.7 |
н н |
Кт=0,5 Ктт=75/5 №38395-08 |
А |
ТОЛ-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
70 |
ПС 220 кВ Фаленки (тяговая), ЗРУ 10 кВ, ф.8 |
н н |
I<t0,2S Ктт=150/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
71 |
ПС 220 кВ Фаленки (тяговая), ЗРУ 10 кВ, ф.9 |
н н |
I<t0,2S Ктт=100/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-0L-C25-T |
1 |
2 |
3 |
4 |
5 |
6 | ||
72 |
ПС 220 кВ Фаленки (тяговая), ОРУ 220 кВ, ввод 220 кВ Т-1 |
н н |
Kt=0,2S Ктт=200/1 №36671-12 |
А |
ТГФМ-220П* |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-220П* | ||||||
С |
ТГФМ-220П* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4GB-DW-4 | |||||
73 |
ПС 110 кВ Шабалино, РУ 27,5 кВ, ввод 27,5 кВ Т-1 |
н н |
Kt=0,5S Ktt=1000/5 №47124-11 |
А |
ТОЛ-СЭЩ-35-IV | ||
В |
ТОЛ-СЭЩ-35-IV | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
74 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.9 |
н н |
Кт=0,5 Ктт=400/5 №25433-08 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
75 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ввод 10 кВ Т-1 |
н н |
Кт=0,5 Ктт=1000/5 №7069-07, 25433-11 |
А |
ТОЛ-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
76 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ввод 10 кВ Т-2 |
н н |
Кт=0,5 Ктт=1000/5 №7069-07, 25433-11, 7069-07 |
А |
ТОЛ-10 | ||
В |
ТЛО-10 | ||||||
С |
ТОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
77 |
ПС 110 кВ Шабалино, ОРУ 110 кВ, ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4G-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
78 |
ПС 110 кВ Шабалино, ОРУ 110 кВ, ввод 110 кВ Т-2 |
н н |
Kr=0,2S Ктт=200/1 №23256-11 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4G-DW-4 | |||||
79 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.1 |
н н |
Кт=0,5 Ктт=100/5 №15128-03 |
А |
ТОЛ 10-1 | ||
В |
- | ||||||
С |
ТОЛ 10-1 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
80 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.2 |
н н |
Кт=0,5 Ктт=75/5 №15128-03 |
А |
ТОЛ 10-1 | ||
В |
- | ||||||
С |
ТОЛ 10-1 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
81 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.3 |
н н |
Кт=0,5 Ктт=150/5 №2473-05, 25433-08 |
А |
ТЛМ-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
82 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.4 |
н н |
Кт=0,5 Ктт=100/5 №25433-11, 7069-07 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
83 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.5 |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
84 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.6 |
н н |
Кт=0,5 Ктт=100/5 №25433-11 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
85 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.7 |
н н |
Кт=0,5 Ктт=200/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
86 |
ПС 110 кВ Шабалино, КРУН 10 кВ, ф.8 |
н н |
Кт=0,5 Ктт=200/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
87 |
ПС 110 кВ Шабалино, РУ 27,5 кВ, ввод 27,5 кВ Т-2 |
н н |
Кт=0,58 Ктт=1000/5 №47124-11 |
А |
ТОЛ-СЭЩ-35-IV |
RTU-327 Рег. № 41907-09 |
УСВ-3 Рег. № 51644-12/ Метроном-50М Рег. № 68916-17 |
В |
ТОЛ-СЭЩ-35-IV | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
88 |
ПС 220 кВ Котельнич, ОРУ 220 кВ, 2 С 220 кВ, ВЛ 220 кВ Марадыково- Котельнич |
н н |
Кт=0,5 Ктт=600/5 №3694-73 |
А |
ТФЗМ 220Б-ШУ1 |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 |
В |
ТФЗМ 220Б-ШУ1 | ||||||
С |
ТФЗМ 220Б-ШУ1 | ||||||
К н |
Кт=0,5 Ктн=220000/^3/100/^3 №79104-20 |
А |
НКФ-220-58 У1 | ||||
В |
НКФ-220-58 У1 | ||||||
С |
НКФ-220-58 У1 | ||||||
Счетчик |
I<'i'0,'2S/0,5 Ксч=1 №25971-06 |
EPQS111.21.18.LL | |||||
89 |
ПС 220 кВ Киров, ОРУ 220 кВ, 2СШ 220 кВ, Яч.8, ВЛ 220 кВ Киров - Марадыково |
н н |
Kr=0,2S Ктт=1000/5 №56255-14 |
А |
ТВ-ЭК исп. М3 |
ЭКОМ-3000 Рег. № 17049-04 | |
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
I<'i'0,'2S/0,5 Ксч=1 №25971-06 |
EPQS111.21.18.LL |
1 |
2 |
3 |
4 |
5 |
6 | ||
90 |
ПС 220 кВ Киров, ОРУ 220 кВ, яч. 4, ОВМ 220 кВ |
н н |
I<t0,2S Ктт=1000/5 №56255-14 |
А |
ТВ-ЭК исп. М3 |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 |
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №25971-06 |
EPQS111.21.18.LL | |||||
91 |
РП 220 кВ Фаленки, ОРУ 220 кВ, 1СШ 220 кВ, Яч.10, ВЛ 220 кВ Фаленки- Тяговая I цепь |
н н |
Kt=0,2S Ктт=1000/5 №56255-14 |
А |
ТВ-ЭК исп. М3 |
ЭКОМ-3000 Рег. № 17049-04 | |
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №25971-06 |
EPQS111.21.18.LL |
1 |
2 |
3 |
4 |
5 |
6 | ||
92 |
РП 220 кВ Фаленки, ОРУ 220 кВ, 2СШ 220 кВ, Яч.9, ВЛ 220 кВ Фаленки-Тяговая II цепь |
н н |
L'yCOS Ктт=1000/5 №56255-14 |
А |
ТВ-ЭК исп. М3 |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 |
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №25971-06 |
EPQS111.21.18.LL | |||||
93 |
РП 220 кВ Фаленки, ОРУ-220 кВ, Яч.3, ОВМ 220 кВ |
н н |
Kr=0,2S Ктт=1000/5 №56255-14 |
А |
ТВ-ЭК исп. М3 | ||
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №25971-06 |
EPQS111.21.18.LL | |||||
Примечания:
|
Таблица 5 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
Активная |
0,8 |
2,6 | |
1, 3 |
Реактивная |
1,4 |
4,0 |
2, 5, 13, 18, 19, 24, 27 30, 54, 55, 62, 64, 69, |
Активная |
1,2 |
5,7 |
74-76, 79-86 |
Реактивная |
2,5 |
3,5 |
4, 16, 17, 20, 21, 23, |
Активная |
1,0 |
2,8 |
31, 32, 63, 65, 66, 70 |
Реактивная |
1,8 |
4,0 |
6, 10-12, 14, 15, 22, 25, |
Активная |
0,5 |
2,0 |
26, 33-40, 42-45, 68, 72 |
Реактивная |
1,1 |
2,1 |
7 |
Активная |
1,0 |
5,6 |
Реактивная |
2,2 |
3,4 | |
Активная |
1,2 |
5,1 | |
8, 9, 56, 67, 73, 87 |
Реактивная |
2,5 |
4,4 |
Активная |
0,8 |
2,2 | |
41, 46-53, 58, 59, 71 |
Реактивная |
1,5 |
2,2 |
Активная |
1,0 |
2,9 | |
57 |
Реактивная |
1,8 |
2,8 |
Активная |
0,5 |
2,2 | |
60, 61 |
Реактивная |
1,1 |
1,9 |
Активная |
0,5 |
2,0 | |
77, 78, 89-93 |
Реактивная |
1,1 |
2,0 |
Активная |
1,1 |
5,5 | |
88 |
Реактивная |
2,3 |
2,9 |
Пределы допускаемой |
погрешности СОЕВ, с |
±5 | |
Примечания: | |||
1 Характеристики погрешности ИК даны для измерений электроэнергии | |||
(получасовая). | |||
2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
соответствующие P = 0,95. | |||
3 Погрешность |
в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5иВД и | ||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: | |
параметры сети: | |
- напряжение, % от Uhom |
от 99 до 101 |
- ток, % от Ihom |
от 100 до 120 |
- коэффициент мощности, cosj |
0,87 |
температура окружающей среды, °C: | |
- для счетчиков активной энергии: | |
ГОСТ Р 52323-2005, ГОСТ 30206-94 |
от +21 до +25 |
- для счетчиков реактивной энергии: | |
ГОСТ 26035-83 |
от +18 до +23 |
ГОСТ Р 52425-2005 |
от +21 до +25 |
Условия эксплуатации: | |
параметры сети: | |
- напряжение, % от Uhom |
от 90 до 110 |
- ток, % от Ihom |
от 2(5) до 120 |
- коэффициент мощности |
от 0,5 инд. до 0,8 емк. |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +55 |
- для УСПД RTU-327 |
от +1 до +50 |
- для УСПД ЭКОМ-3000 |
от -10 до +50 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
- для СТВ-01 |
от +10 до + 30 |
Надежность применяемых в АИИС КУЭ компонентов: | |
счетчики электроэнергии ЕвроАЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии АЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
35000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии EPQS: | |
- среднее время наработки на отказ, ч, не менее |
70000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327: | |
- наработка на отказ, ч, не менее |
35000 |
- время восстановления, ч, не более |
24 |
УСПД ЭКОМ-3000: | |
- наработка на отказ, ч, не менее |
75000 |
- время восстановления, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Продолжение таблицы 6
1 |
2 |
Глубина хранения информации ИИК:
ИВКЭ:
ИВК:
|
45 45 3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- установка пароля на счетчики электрической энергии;
-
- установка пароля на УСПД;
-
- установка пароля на серверы. Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере ИВК (функция автоматизирована). Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
