АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное) и ПАО «ФСК ЕЭС»;

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», сервер ПАО «ФСК ЕЭС», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».

Сервер ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.

Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere.

Сервер ПАО «ФСК ЕЭС» создан на базе специализированного программного обеспечения (СПО) АИИС КУЭ ЕНЭС (Метроскоп).

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков ИК №№ 1-8 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), а с выходов счетчиков ИК №№ 9-11 - на входы УСПД ПАО «ФСК ЕЭС», где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. УСПД ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.

Далее по основному каналу связи данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», а с УСПД ПАО «ФСК ЕЭС» - на сервер ПАО «ФСК ЕЭС», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

При отказе основного канала связи или УСПД счетчики опрашиваются сервером ООО «РУСЭНЕРГОСБЫТ» по резервному каналу c использованием каналообразующего оборудования стандарта GSM.

Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Не реже одного раза в сутки сервер ПАО «ФСК ЕЭС» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 6. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, сервер точного времени СТВ-01, радиосервер точного времени РСТВ-01-01, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ПАО «ФСК ЕЭС», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3, сервер точного времени СТВ-01, радиосервер точного времени РСТВ-01-01 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Сервер ПАО «ФСК ЕЭС» оснащен сервером точного времени СТВ-01 или радиосервером точного времени РСТВ-01-01. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Резервные УСПД ОАО «РЖД» синхронизируются от сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

УСПД ПАО «ФСК ЕЭС» синхронизируется от сервера ПАО «ФСК ЕЭС». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК №№ 1-8 синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

В случае использования резервного канала связи стандарта GSM, счетчики ИК №№ 1-8 синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи счетчик - сервер. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Счетчики ИК №№ 9-11 синхронизируется от УСПД ПАО «ФСК ЕЭС». Сравнение показаний часов счетчика и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 8.

Таблица 8 -

Продолжение таблицы 8

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 5 - 7.

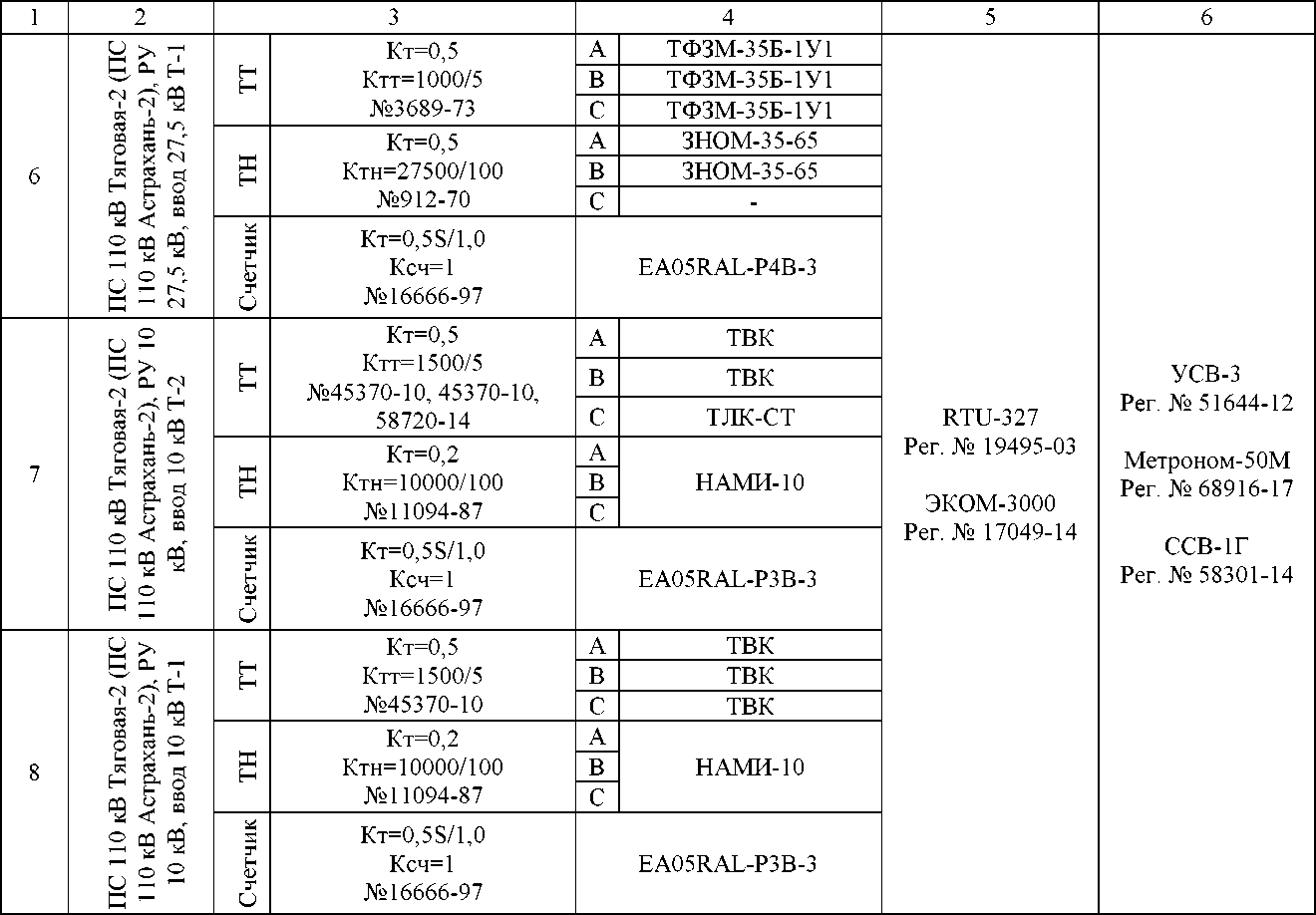

Таблица 5 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Продолжение таблицы 5

Продолжение таблицы 5

Примечания:

• 1 Допускается изменение наименования ИК без изменения объекта измерений.

• 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 5, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 6 метрологических характеристик.

• 3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.

• 4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 6 - Основные метрологические характеристики ИК

Таблица 7 - Основные технические характеристики ИК

Продолжение таблицы 7

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- серверов;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- установка пароля на счетчики электрической энергии;

- установка пароля на УСПД;

- установка пароля на серверы.

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).
