АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) АО «ЧЗМК»;

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе программного обеспечения (ПО) «АльфаЦЕНТР» и ПО «Энергия Альфа 2».

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков при помощи технических средств приёма-передачи данных поступает на входы УСПД АО «ЧЗМК», где осуществляется формирование и хранение информации.

Далее данные с УСПД АО «ЧЗМК» передаются на сервер ООО «РУСЭНЕРГОСБЫТ», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Допускается в качестве резервного канала сбора и передачи данных опрос любого счетчика сервером ООО «РУСЭНЕРГОСБЫТ» c использованием каналообразующего оборудования стандарта GSM.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 4.

СОЕВ включает в себя сервер точного времени Метроном-50М, часы сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков.

Сервер точного времени Метроном-50М осуществляет прием и обработку сигналов времени, по которым осуществляет синхронизацию собственных часов или часов компонентов системы со шкалой координированного времени Российской Федерации UTC(SU).

Уровень ИВК ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе сервера точного времени Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

УСПД АО «ЧЗМК», имеющее встроенный GPS(ГЛОНАСС)-nриемник, осуществляет прием меток точного времени от спутниковой системы глобального позиционирования. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики синхронизируются от УСПД АО «ЧЗМК». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи «счетчик - УСПД». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

В случае использования резервного канала связи стандарта GSM, счетчики синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи «счетчик - сервер». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Нанесение знака поверки и заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 272. Заводской номер указывается в формуляре АИИС КУЭ типографским способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав ИК АИИС КУЭ приведены в формуляре АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 -

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 3-5.

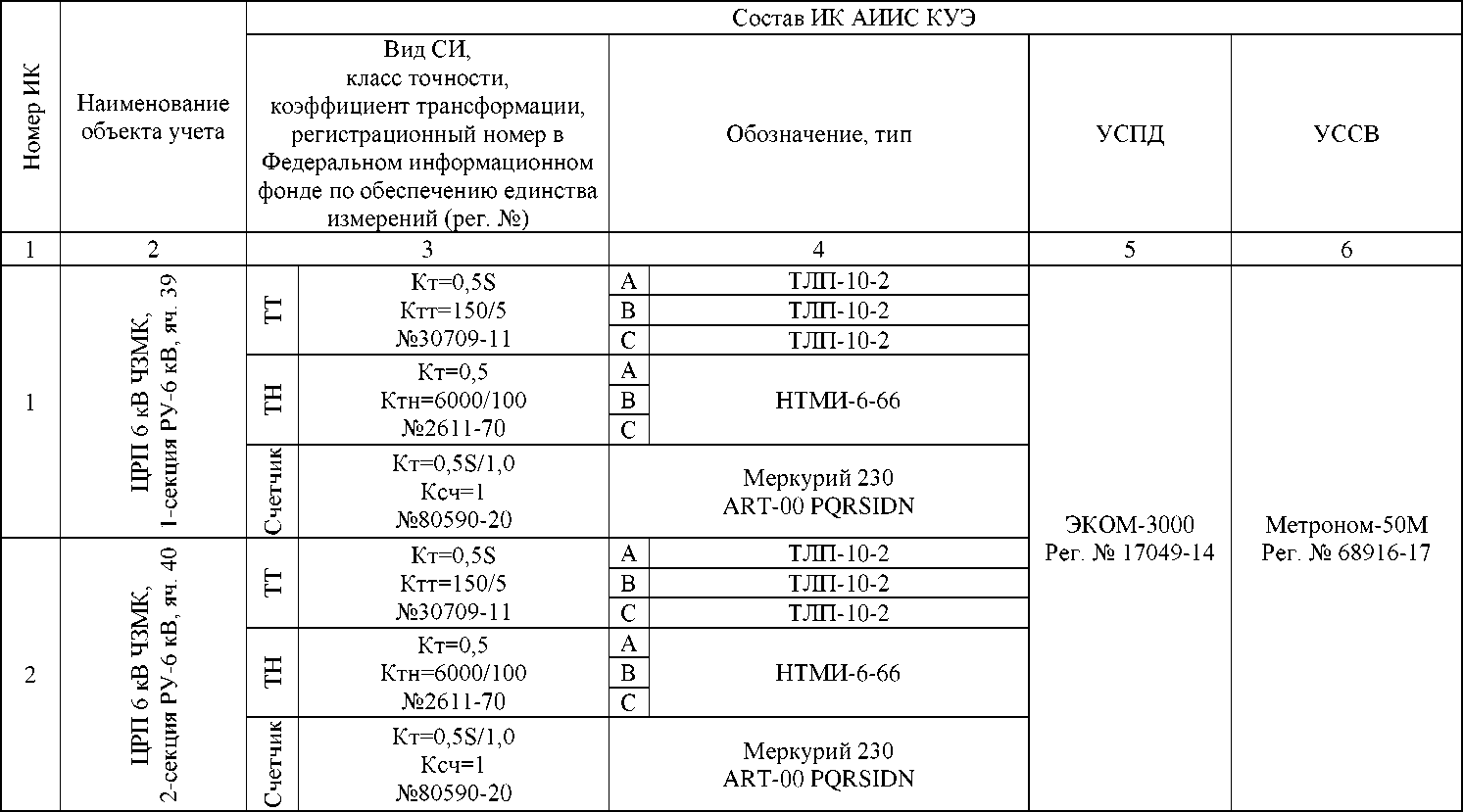

Таблица 3 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Продолжение таблицы 3______________________________________________________________________________________________

Примечания:

• 1 Допускается изменение наименования ИК без изменения объекта измерений.

• 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 4 метрологических характеристик.

• 3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.

• 4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 4 - Основные

ИК

Таблица 5 - Основные технические

ИК

таблицы 5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- серверов;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - установка пароля на счетчики электрической энергии;

• - установка пароля на УСПД;

• - установка пароля на серверы.

Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервере ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).
