Номер по Госреестру СИ: 85493-22
85493-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Ростовской области
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Ростовской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU) и к шкале всемирного координированного времени UTC, а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 4.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГОРИЗОНТ»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b |
Таблица 4 - Идентификационные данные СПО АИ |
ИС КУЭ ЕНЭС (Метроскоп) |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ», СПО АИИС КУЭ ЕНЭС (Метроскоп) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Ростовской области», аттестованном ООО «Энергокомплекс», аттестат аккредитации № RA.RU.312235 от 01.06.2017 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Ростовской области
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
ПравообладательОбщество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»
(ООО «РУСЭНЕРГОСБЫТ»)
ИНН 7706284124
Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3
Телефон: +7 (495) 926-99-00
Факс: +7 (495) 287-81-92
Испытательный центр
Общество с ограниченной ответственностью «Энергокомплекс»(ООО «Энергокомплекс») ИНН:7444052356
Адрес: 455017, Челябинская обл, г. Магнитогорск, ул. Комсомольская, д. 130, строение 2
Юридический адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, офис 23 Телефон: +7 (351) 958-02-68
E-mail: encomplex@yandex.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основные и/или резервные) и ПАО «ФСК ЕЭС»;
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает серверы ОАО «РЖД» (основной и/или резервный), ПАО «ФСК ЕЭС», ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ». Резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2». ИВК в части сервера ОАО «РЖД» единомоментно работает либо на основном сервере, либо на резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».
Сервер ПАО «ФСК ЕЭС» создан на базе специализированного программного обеспечения (СПО) АИИС КУЭ ЕНЭС (Метроскоп).
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкалам времени UTC и UTC(SU).
Цифровой сигнал с выходов счетчиков измерительных каналов (ИК) №№ 1-119 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и /или резервные типа RTU-327), где осуществляется формирование и хранение информации. ИВКЭ ОАО «РЖД» единомоментно работает либо на основном УСПД, либо на резервном.
Допускается опрос счетчиков ИК №№ 1-119 любым УСПД ОАО «РЖД» в составе АИИС КУЭ с сохранением настроек опроса.
Далее данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД» (основной и/или резервный), где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически путем межсерверного обмена.
Цифровой сигнал с выходов счетчиков ИК №№ 120-142 при помощи технических средств приёма-передачи данных поступает на входы УСПД ПАО «ФСК ЕЭС», где осуществляется формирование и хранение информации. Далее данные с УСПД передаются на сервер ПАО «ФСК ЕЭС», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Не реже одного раза в сутки сервер ПАО «ФСК ЕЭС» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью, не более указанной в таблице 6.
СОЕВ включает сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, сервер точного времени СТВ-01 или радиосервер точного времени РСТВ-01-01, часы серверов, УСПД и счётчиков.
Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3, сервер точного времени СТВ-01 или радиосервер точного времени РСТВ-01-01 осуществляют приём и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени типа Метроном-50М (основного и резервного). Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен УССВ типа ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным устройством коррекции времени может быть УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен УССВ типа УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД ОАО «РЖД» синхронизируются от ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД ОАО «РЖД» синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 1-119 синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Сервер ПАО «ФСК ЕЭС» оснащен УССВ на базе сервера точного времени СТВ-01 или радиосервера точного времени РСТВ-01-01. Периодичность сравнения показаний часов сервера и УССВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
УСПД ПАО «ФСК ЕЭС» синхронизируются от сервера ПАО «ФСК ЕЭС». Периодичность сравнения показаний часов сервера и УСПД осуществляется не реже 1 раза в сутки. Корректировка часов УСПД происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
УСПД ПАО «ФСК ЕЭС» типа ЭКОМ-3000 оснащено собственным резервным УССВ на базе GPS-приёмника, который осуществляет приём и обработку сигналов глобальной навигационной спутниковой системы GPS и синхронизирует собственные часы со шкалой всемирного координированного времени UTC.
Переключение на резервный источник точного времени в УСПД ПАО «ФСК ЕЭС» типа ЭКОМ-3000 происходит автоматически/вручную при отсутствии связи с УССВ, подключенного к серверу ПАО «ФСК ЕЭС». Коррекция часов УСПД проводится при расхождении времени УСПД и всемирного координированного времени UTC более чем на ±1 с, с интервалом проверки текущего времени не более 60 мин.
Счётчики ИК №№ 120-142 синхронизируются от УСПД ПАО «ФСК ЕЭС». Сравнение показаний часов счётчиков и УСПД происходит при каждом сеансе связи. Корректировка часов счётчиков происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 8.
Таблица 8 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Трансформаторы тока |
ТБМО-220 УХЛ1 |
6 шт. |
Трансформаторы тока |
ТБМО-110 УХЛ1 |
84 шт. |
Трансформаторы тока |
ТГФМ-110 |
18 шт. |
Трансформаторы тока элегазовые |
ТРГ-110 II* |
18 шт. |
Трансформаторы тока |
ТФЗМ 110Б-1У |
3 шт. |
Трансформаторы тока |
ТФЗМ 110Б |
3 шт. |
Трансформаторы тока измерительные |
ТФНД-110М |
5 шт. |
Трансформаторы тока измерительные |
ТФЗМ-110Б-ГУ1 |
1 шт. |
Трансформаторы тока |
ТФМ-110 |
9 шт. |
Трансформаторы тока |
ТВ-ЭК исп. М3 |
9 шт. |
Трансформаторы тока |
ТВ-ЭК исп. М1 |
9 шт. |
Трансформаторы тока |
ТОГФ |
21 шт. |
Трансформаторы тока |
ТОГФ-110 |
6 шт. |
Трансформаторы тока |
ТФЗМ 35А-У1 |
3 шт. |
Трансформаторы тока |
ТФЗМ-35А-У1 |
7 шт. |
Трансформаторы тока |
ТФЗМ 35Б-Г У1 |
3 шт. |
Трансформаторы тока |
ТФЗМ-35Б-1У1 |
2 шт. |
Трансформаторы тока |
ТЛО-35 |
4 шт. |
Трансформаторы тока |
TPU 7 |
6 шт. |
Трансформаторы тока |
ТВ |
8 шт. |
Трансформаторы тока |
ТВД-35МКП |
4 шт. |
Трансформаторы тока |
ТОЛ-35 |
6 шт. |
Трансформаторы тока |
ТОЛ 35 |
4 шт. |
Трансформаторы тока |
ТОЛ-35Б |
2 шт. |
Трансформаторы тока |
ТФМ-35-II |
2 шт. |
Трансформаторы тока |
ТФН-35М |
12 шт. |
Трансформаторы тока |
ТГМ |
7 шт. |
Трансформаторы тока проходные с литой изоляцией |
ТПЛ-10 |
15 шт. |
1 |
2 |
3 |
Трансформаторы тока |
ТПЛ-10-М |
4 шт. |
Трансформаторы тока измерительные |
ТВЛМ-10 |
2 шт. |
Трансформаторы тока |
ТПЛМ-10 |
5 шт. |
Трансформаторы тока |
ТПОЛ-10 |
2 шт. |
Трансформаторы тока |
ТЛК10 |
6 шт. |
Трансформаторы тока |
ТОЛ-НТЗ-10 |
33 шт. |
Трансформаторы тока |
ТОЛ-СЭЩ |
8 шт. |
Трансформаторы тока |
ТОЛ-СЭЩ-10 |
6 шт. |
Трансформаторы тока |
ТПФ |
1 шт. |
Трансформаторы тока |
ТПФМ-10 |
5 шт. |
Трансформаторы тока шинные |
ТШП-0,66 |
6 шт. |
Трансформаторы тока шинные |
ТШП |
12 шт. |
Трансформаторы комбинированные |
VAU-123 |
6 шт. |
Трансформаторы напряжения |
НАМИ-220 УХЛ1 |
6 шт. |
Трансформаторы напряжения антирезонансные однофазные |
НАМИ |
9 шт. |
Трансформаторы напряжения измерительные |
CPA 123 |
6 шт. |
Трансформаторы напряжения элегазовые |
ЗНГ |
12 шт. |
Трансформаторы напряжения |
ЗНГА-110 |
6 шт. |
Трансформаторы напряжения |
ЗНОГ |
6 шт. |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
51 шт. |
Трансформаторы напряжения емкостные |
НДКМ |
6 шт. |
Трансформаторы напряжения |
НКФ-110-57 У1 |
28 шт. |
Трансформаторы напряжения |
НКФ 110-57 У1 |
2 шт. |
Трансформаторы напряжения |
НКФ 110-57 |
3 шт. |
Трансформаторы напряжения |
TJC |
4 шт. |
Трансформаторы напряжения |
TJP |
6 шт. |
Трансформаторы напряжения |
ЗНОЛ-СВЭЛ |
4 шт. |
Трансформаторы напряжения |
ЗНОМ-35-65 |
49 шт. |
Трансформаторы напряжения |
НАМИ-35 УХЛ1 |
2 шт. |
Трансформаторы напряжения |
ЗНОЛП-НТЗ-10 |
12 шт. |
Трансформаторы напряжения |
ЗНОЛП-НТЗ-6 |
3 шт. |
Трансформаторы напряжения |
ЗНОЛ-СЭЩ-6 |
6 шт. |
Трансформаторы напряжения |
НАМИ-10 |
2 шт. |
Трансформаторы напряжения |
НАМИТ-10 |
2 шт. |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
3 шт. |
Трансформаторы напряжения |
НТМИ-10-66 |
1 шт. |
Трансформаторы напряжения |
НТМИ-6 |
2 шт. |
Счетчики электроэнергии многофункциональные |
ЕвроАЛЬФА |
44 шт. |
Счетчики электрической энергии многофункциональные |
ЕвроАльфа |
6 шт. |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа А1800 |
65 шт. |
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05 |
1 шт. |
1 |
2 |
3 |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
23 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
3 шт. |
Устройства сбора и передачи данных |
RTU-327 |
4 шт. |
Устройства сбора и передачи данных |
RTU-325L |
1 шт. |
Устройства сбора и передачи данных |
RTU-325H |
1 шт. |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
9 шт. |
Устройство синхронизации времени |
УСВ-3 |
1 шт. |
Сервер точного времени |
Метроном-50М |
2 шт. |
Сервер точного времени |
СТВ-01 |
1 шт. |
Радиосервер точного времени |
РСТВ-01-01 |
1 шт. |
Серверы синхронизации времени |
ССВ-1Г |
1 шт. |
Формуляр |
13526821.4611.194.ПФ |
1 экз. |
Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 5 - 7.

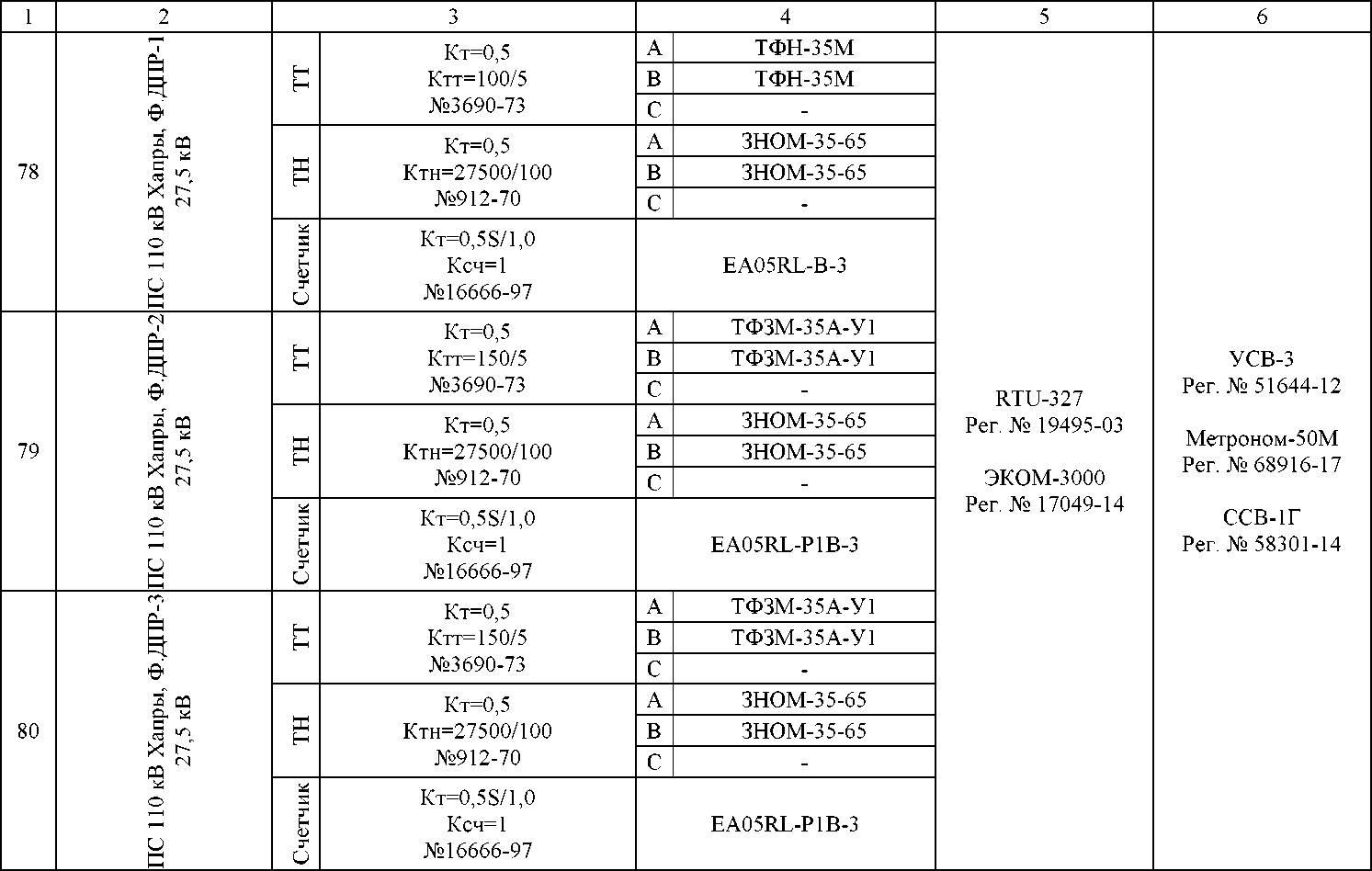

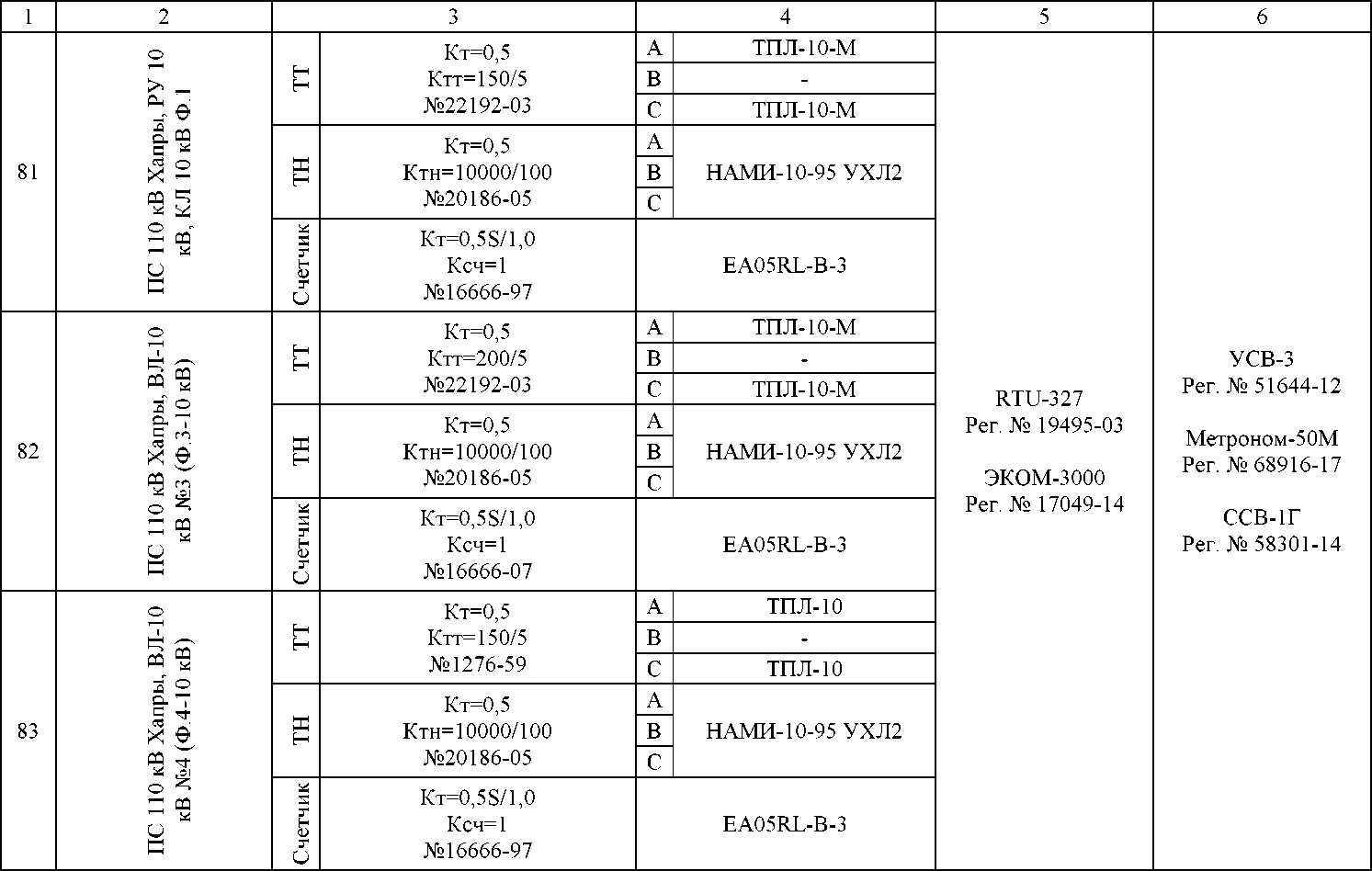

Таблица 5 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ Восточная, ввод 110 кВ Т-1 |
н н |
L'yCOS Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.04 | |||||
2 |
ПС 110 кВ Восточная, ввод 110 кВ Т-2 |
н н |
L'yCOS Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.04 |
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 110 кВ Восточная, Ф.1 6 кВ ТП-1419, ТП-1403 |
н н |
Кт=0,5 Ктт=300/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
4 |
ПС 110 кВ Восточная, Ф.2 6 кВ ТП-1176 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
5 |
ПС 110 кВ Восточная, Ф.3 Завод 6 кВ |
н н |
Кт=0,5 Ктт=400/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
6 |
ПС 110 кВ Восточная, Ф.4 Завод 6 кВ |
н н |
Кт=0,5 Ктт=400/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
7 |
ПС 110 кВ Восточная, Ф.6 6кВ Аэропорт |
н н |
Кт=0,5 Ктт=300/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
8 |
ПС 110 кВ Восточная, Ф.7 6 кВ РТТУ-15 |
н н |
Кт=0,5 Ктт=300/5 №814-53, 517-50 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФ | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Восточная, Ф.8 6 кВ ТП-1597 |
н н |
Кт=0,5 Ктт=300/5 №2363-68, 1276-59 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
10 |
ПС 110 кВ Восточная, Ф.9 6 кВ ТП-1179 |
н н |
Кт=0,5 Ктт=300/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
11 |
ПС 110 кВ Восточная, яч.№10, Ф.10 Аэропорт |
н н |
Кт=0,5 Ктт=300/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
12 |
ПС 110 кВ Двойная-тяговая, ввод Т-1 110 кВ |
н н |
Кт=0,5 Ктт=1000/5 №16023-97 |
А |
ТФМ-110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТФМ-110 | ||||||
С |
ТФМ-110 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
13 |
ПС 110 кВ Двойная-тяговая, ввод Т-2 110 кВ |
н н |
Кт=0,5 Ктт=1000/5 №16023-97 |
А |
ТФМ-110 | ||
В |
ТФМ-110 | ||||||
С |
ТФМ-110 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
14 |
ПС 110 кВ Замчалово, ОРУ 110 кВ, ВЛ 110 кВ Волченская ПТФ- Замчалово |
н н |
Kr=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Замчалово, ОРУ 110 кВ, ВЛ 110 кВ Г-20 - Замчалово |
н н |
Kt=0,2S Ktt=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/\3/100/\3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
16 |
ПС 110 кВ Замчалово, ВЛ 35 кВ Лихая-1 |
н н |
Кт=0,5 Ктт=600/5 №17552-98 |
А |
ТФМ-35-II | ||
В |
- | ||||||
С |
ТФМ-35-II | ||||||
К н |
Кт=0,5 Ктн=35000/\3/100/\3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
17 |
ПС 110 кВ Замчалово, ВЛ 35 кВ Лихая-2 |
н н |
Кт=0,5 Ктт=300/5 №3690-73, 26417-04 |
А |
ТФН-35М | ||
В |
- | ||||||
С |
ТФЗМ 35А-У1 | ||||||
К н |
Кт=0,5 Ктн 35000/\3/100/\з №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 110 кВ Замчалово, ОРУ 35 кВ, Ф.ВЛ 35 кВ Г-3 |
н н |
Кт=0,5 Ктт=300/5 №59982-15 |
А |
ТГМ |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТГМ | ||||||
К н |
Кт=0,5 Ктн=35000/\3/100/\3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
19 |
ПС 110 кВ Замчалово, ОРУ 35 кВ, Ф.ВЛ 35 кВ Углерод |
н н |
Кт=0,5 Ктт=100/5 №59982-15 |
А |
ТГМ | ||
В |
- | ||||||
С |
ТГМ | ||||||
К н |
Кт=0,5 Ктн 35С)С)С)/\3/1С)С)/\3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
20 |
ПС 110 кВ Зимовники-тяговая, ввод Т-1 110 кВ |
н н |
Kr=0,2S Ктт=600/5 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/\3/100/\3 №60290-15 |
А |
ЗНГА-110 | ||||
В |
ЗНГА-110 | ||||||
С |
ЗНГА-110 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 110 кВ Зимовники-тяговая, Т2 110 кВ |
н н |
Кт=0,5 Ктт=1000/5 №16023-97 |
А |
ТФМ-110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТФМ-110 | ||||||
С |
ТФМ-110 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-07 |
EA05RAL-B-4 | |||||
22 |
ПС 110 кВ Зимовники-тяговая, ввод Т-2 110 кВ |
н н |
Kr=0,2S Ктт=600/5 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60290-15 |
А |
ЗНГА-110 | ||||
В |
ЗНГА-110 | ||||||
С |
ЗНГА-110 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
23 |
ПС 110 кВ Колодези тяговая, ВЛ 110 кВ Промзона-Колодези |
н н |
Kr=0,2S Ктт=600/5 №61432-15 |
А |
ТОГФ | ||
В |
ТОГФ | ||||||
С |
ТОГФ | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
24 |
ПС 110 кВ Колодези тяговая, ВЛ-110 кВ Кутейниково |
н н |
Kt=0,2S Ктт=600/5 №61432-15 |
А |
ТОГФ |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОГФ | ||||||
С |
ТОГФ | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
25 |
ПС 110 кВ Колодези тяговая, Т1-110 кВ |
н н |
Kt=0,2S Ктт=300/5 №61432-15 |
А |
ТОГФ | ||
В |
ТОГФ | ||||||
С |
ТОГФ | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
26 |
ПС 110 кВ Колодези тяговая, Т2-110 кВ |
н н |
Kt=0,2S Ктт=300/5 №61432-15 |
А |
ТОГФ | ||
В |
ТОГФ | ||||||
С |
ТОГФ | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ПС 110 кВ Колодези тяговая, Ф. ПЭ 1 10кВ |
н н |
Kt=0,5S Ktt=75/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Kt=0,5 Ктн=10000/\з/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
28 |
ПС 110 кВ Колодези тяговая, Ф. ПЭ 2 10кВ |
н н |
Kt=0,5S Ktt=75/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Kt=0,5 Ктн 10000/\3/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
29 |
ПС 110 кВ Колодези тяговая, Ф. Станция-1 10кВ |
н н |
Kt=0,5S Ktt=50/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Kt=0,5 Ктн 10000/\3/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ПС 110 кВ Колодези тяговая, Ф-1 ЛЭП 10 кВ |
н н |
Kt=0,5S Ktt=20/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17О49-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=О,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
31 |
ПС 110 кВ Колодези тяговая, Ф-2 ЛЭП 6 кВ |
н н |
Kt=0,5S Ktt=40/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=О,5 Ктн=6000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-6 | ||||
В |
ЗНОЛП-НТЗ-6 | ||||||
С |
ЗНОЛП-НТЗ-6 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
32 |
ПС 110 кВ Кугей-тяговая, ввод 110 кВ Т-1 |
н н |
Kt=0,2S Ktt=300/1 №23256-05 |
А |
ТБМО-11О УХЛ1 | ||
В |
ТБМО-11О УХЛ1 | ||||||
С |
ТБМО-11О УХЛ1 | ||||||
К н |
Кт=О,2 Kth=110000/V3/100/V3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
33
34
35
2 |
3 |
4 | ||
ПС 110 кВ Кугей-тяговая, ввод 110 кВ Т-2 |
I<t0,2S |
А |
ТБМО-110 УХЛ1 | |
н н |
Ктт=300/1 |
В |
ТБМО-110 УХЛ1 | |
№23256-05 |
С |
ТБМО-110 УХЛ1 | ||
Кт=0,2 |
А |
НАМИ-110 УХЛ1 | ||
К н |
Ктн=110000/\3/100/\3 |
В |
НАМИ-110 УХЛ1 | |
№24218-03 |
С |
НАМИ-110 УХЛ1 | ||
Счетчик |
Kt=0,2S/0,5 | |||
Ксч=1 |
СЭТ-4ТМ.03 | |||
№27524-04 | ||||
ПС 110 кВ Кугей-тяговая, ВЛ 35 кВ Кугей тяговая-А- 15 (ф-3-35 кВ) |
Кт=0,5 |
А |
ТФН-35М | |
н н |
Ктт=150/5 |
В |
- | |
№3690-73 |
С |
ТФН-35М | ||
Кт=0,5 |
А |
ЗНОМ-35-65 | ||
К н |
Ктн=35000/\3/100/\3 |
В |
ЗНОМ-35-65 | |
№912-70 |
С |
ЗНОМ-35-65 | ||
Счетчик |
Kt=0,5S/1,0 | |||
Ксч=1 |
EA05RL-B-3 | |||
№16666-97 | ||||
ПС 110 кВ Кугей-тяговая, ВЛ 35 кВ Кугей тяговая-А- 16 (ф-2-35 кВ) |
Кт=0,5 |
А |
ТФН-35М | |
н н |
Ктт=150/5 |
В |
- | |
№3690-73 |
С |
ТФН-35М | ||
Кт=0,5 |
А |
ЗНОМ-35-65 | ||
К н |
Ктн 35ООО/\3/1ОО/\3 |
В |
ЗНОМ-35-65 | |
№912-70 |
С |
ЗНОМ-35-65 | ||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-07 |
EA05RL-B-3 |
RTU-327
Рег. № 19495-03
ЭКОМ-3000
Рег. № 17049-14
УСВ-3
Рег. № 51644-12
Метроном-50М
Рег. № 68916-17
ССВ-1Г
Рег. № 58301-14
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ПС 110 кВ Кугей-тяговая, ВЛ 35 кВ Кугей тяговая-А- 7 (ф-4-35 кВ) |
н н |
Кт=0,5 Ктт=600/5 №3690-73 |
А |
ТФЗМ-35А-У1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
37 |
ПС 110 кВ Кугей-тяговая, ДПР1 27,5 кВ |
н н |
Кт=0,5 Ктт=50/5 №3689-73 |
А |
ТФЗМ-35Б-1У1 | ||
В |
ТФЗМ-35Б-1У1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
38 |
ПС 110 кВ Кугей-тяговая, Ф.2 ПЭ 10 кВ |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ПС 110 кВ Кутейниково тяговая, ВЛ 110 кВ Промзона-Кутейниково |
н н |
Kt=0,2S Ктт=600/5 №61432-15 |
А |
ТОГФ |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОГФ | ||||||
С |
ТОГФ | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
40 |
ПС 110 кВ Лесостепь, , ВЛ 110 кВ С2 - Лесостепь |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
41 |
ПС 110 кВ Лесостепь, , ВЛ 110 кВ Шахтинская ГТЭС - Лесостепь (ВЛ 110 кВ ШГТЭС - Лесостепь) |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
42 |
ПС 110 кВ Матвеев-Курган, ввод 35 кВ Т-1 |
н н |
Kt=0,2S Ktt=200/5 №21256-03 |
А |
ТОЛ 35 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17О49-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ 35 | ||||||
К н |
Кт=О,5 Ктн=35000/100 №19813-05 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
43 |
ПС 110 кВ Матвеев-Курган, ввод 35 кВ Т-2 |
н н |
Kt=0,2S Ктт=200/5 №21256-03 |
А |
ТОЛ 35 | ||
В |
- | ||||||
С |
ТОЛ 35 | ||||||
К н |
Кт=О,5 Ктн=35000/100 №19813-05 |
А В С |
НАМИ-35 УХЛ1 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
44 |
ПС 110 кВ Матвеев-Курган, ВЛ 110 кВ М.Курган - Квашино |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-11О УХЛ1 | ||
В |
ТБМО-11О УХЛ1 | ||||||
С |
ТБМО-11О УХЛ1 | ||||||
К н |
Кт=О,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-11О УХЛ1 | ||||
В |
НАМИ-11О УХЛ1 | ||||||
С |
НАМИ-11О УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 110 кВ Матвеев-Курган, ВЛ 110 кВ Т-15 |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQV-P4GB-DW-4 | |||||
46 |
ПС 110 кВ Песчанокопская-тяговая, ввод 110 кВ Т-1 |
н н |
Kt=0,2S Ктт=200/5 №26813-06 |
А |
ТРГ-110 II* | ||
В |
ТРГ-110 II* | ||||||
С |
ТРГ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №41794-09 |
А |
ЗНГ | ||||
В |
ЗНГ | ||||||
С |
ЗНГ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4G-DW-4 | |||||
47 |
ПС 110 кВ Песчанокопская-тяговая, ввод 110 кВ Т-2 |
н н |
Kt=0,2S Ктт=200/5 №26813-06 |
А |
ТРГ-110 II* | ||
В |
ТРГ-110 II* | ||||||
С |
ТРГ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №41794-09 |
А |
ЗНГ | ||||
В |
ЗНГ | ||||||
С |
ЗНГ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4G-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ПС 110 кВ Пролетарская, ВЛ 110 кВ Пролетарская-Двойная тяговая 1 цепь |
н н |
Кт=0,5 Ктт=300/5 №26422-04 |
А |
ТФЗМ 110Б-1У |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТФЗМ 110Б-1У | ||||||
С |
ТФЗМ 110Б-1У | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4GB-DW-4 | |||||
49 |
ПС 110 кВ Пролетарская, ОВ-110 кВ |
н н |
Кт=0,5 Ктт=600/5 №2793-71 |
А |
ТФНД-110М | ||
В |
ТФНД-110М | ||||||
С |
ТФНД-110М | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
50 |
ПС 110 кВ Промзона (110/10/10 кВ), ВЛ-110 кВ Промзона - Колодези |
н н |
Kr=0,2S Ктт=600/5 №61432-15 |
А |
ТОГФ | ||
В |
ТОГФ | ||||||
С |
ТОГФ | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
51 |
ПС 110 кВ Промзона (110/10/10 кВ), ВЛ-110 кВ Промзона - Кутейниково |
н н |
Kt=0,2S Ктт=600/5 №61432-15 |
А |
ТОГФ |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОГФ | ||||||
С |
ТОГФ | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
52 |
ПС 110 кВ Промзона (110/10/10 кВ), ОМВ-110 кВ |
н н |
Кт=0,5 Ктт=600/5 №2793-71 |
А |
ТФНД-110М | ||
В |
ТФЗМ-110Б-ГУ1 | ||||||
С |
ТФНД-110М | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
53 |
ПС 110 кВ Ремонтная тяговая, ВЛ 110 кВ Дубовская-Ремонтная тяговая |
н н |
Kt=0,2S Ktt=600/5 №26813-06 |
А |
ТРГ-110 II* | ||
В |
ТРГ-110 II* | ||||||
С |
ТРГ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №47846-11 |
А |
CPA 123 | ||||
В |
CPA 123 | ||||||
С |
CPA 123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQV-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ПС 110 кВ Ремонтная тяговая, ВЛ 110 кВ Жуковская-Ремонтная тяговая |
н н |
Kt=0,2S Ktt=600/5 №26813-06 |
А |
ТРГ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТРГ-110 II* | ||||||
С |
ТРГ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №47846-11 |
А |
CPA 123 | ||||
В |
CPA 123 | ||||||
С |
CPA 123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQV-P4GB-DW-4 | |||||
55 |
ПС 110 кВ Ремонтная тяговая, Ф.ДПР-1 27,5 кВ |
н н |
Kt=0,5S Ktt=200/5 №36291-11 |
А |
ТЛО-35 | ||
В |
ТЛО-35 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №51637-12 |
А |
TJC | ||||
В |
TJC | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-06 |
A1805RL-P4G-DW-3 | |||||
56 |
ПС 110 кВ Ремонтная тяговая, Ф.ДПР-2 27,5 кВ |
н н |
Kt=0,5S Ktt=200/5 №36291-11 |
А |
ТЛО-35 | ||
В |
ТЛО-35 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №51637-12 |
А |
TJC | ||||
В |
TJC | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-06 |
A1805RL-P4G-DW-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
57 |
ПС 110 кВ Сальская-тяговая, ввод Т-1 110 кВ |
н н |
Kt=0,2S Ktt=200/5 №26813-06 |
А |
ТРГ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТРГ-110 II* | ||||||
С |
ТРГ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №41794-09 |
А |
ЗНГ | ||||
В |
ЗНГ | ||||||
С |
ЗНГ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4G-DW-4 | |||||
58 |
ПС 110 кВ Сальская-тяговая, ввод Т-2 110 кВ |
н н |
Kt=0,2S Ktt=200/5 №26813-06 |
А |
ТРГ-110 II* | ||
В |
ТРГ-110 II* | ||||||
С |
ТРГ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №41794-09 |
А |
ЗНГ | ||||
В |
ЗНГ | ||||||
С |
ЗНГ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4G-DW-4 | |||||
59 |
ПС 110 кВ Сальская-тяговая, Ф.3 10 кВ ТП-54 |
н н |
Кт=0,5 Ктт=200/5 №9143-83 |
А |
ТЛК10 | ||
В |
- | ||||||
С |
ТЛК10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
60 |
ПС 110 кВ Сальская-тяговая, Ф. ТП-3 10 кВ |
н н |
Кт=0,5 Ктт=200/5 №9143-83 |
А |
ТЛК10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛК10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
61 |
ПС 110 кВ Сальская-тяговая, Ф.11 10 кВ ТП-101 |
н н |
Кт=0,5 Ктт=200/5 №9143-83 |
А |
ТЛК10 | ||
В |
- | ||||||
С |
ТЛК10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
62 |
ПС 110 кВ Старая станица, Т1 110 кВ |
н н |
Kr=0,2S Ктт=200/5 №44640-10 |
А |
ТОГФ-110 | ||
В |
ТОГФ-110 | ||||||
С |
ТОГФ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №61431-15 |
А |
ЗНОГ | ||||
В |
ЗНОГ | ||||||
С |
ЗНОГ | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
ПС 110 кВ Старая Станица, отпайка ВЛ 110 кВ Промзона - Погорелово I цепь с отпайками (ВЛ 110 кВ Промзона-Миллерово-ГОК-С.Станица-Тарасовская-Погорелово 1Ц)
ПС 110 кВ Старая Станица, отпайка ВЛ 110 кВ Промзона - Погорелово II цепь с отпайками (ВЛ 110 кВ Промзона-Миллерово-ГОК-С.Станица-Тарасовская-Погорелово 2ц)
ПС 110 кВ Старая станица-Т2 110 кВ
14
Продолжение таблицы 5
Счетчик
TH
ТТ Счетчик TH
ТТ
Счетчик TH ТТ
14
О
4^
i? ьэ
~-4
00
О
о оо
i? ьэ
~-4
00
О
о оо
i? |
н |
II | |
Г) |
JO |
00 V U1 п |
То |
т1 |
ел |
о | |
Сл |
О О н -к н
о ьэ
О |
W |
> |
о |
W |
> |
< |
< |
< |
< |
< |
< |
> |
> |
> |
> |
> |
> |
а |
а |
а |
а |
а |
а |
14 |
14 |
14 |
14 |
14 |
14 |
О О н -к н
о ьэ
о |
W |
> |
о |
W |
> |
< |
< |
< |
< |
< |
< |
> |
> |
> |
> |
> |
> |
а |
а |
а |
а |
а |
а |
14 |
14 |
14 |
14 |
14 |
14 |
О |
W |
> |
о |
W |
> |
зног |
зног |
зног |
ТОГФ-ИО |
ТОГФ-ИО |
ТОГФ-ИО |
л> |
<чР |
а | |
i? |
о |
io* |
н |
g |
С | ||
~-4 |
ьэ | ||
о |
ьэ |
-U |
ьо |
4^ |
о |
~-4 | |
о | |||
д_ |
о |
о | |
4^ |
ч !> | ||||
а |
а |
л> | ||
Л> | ||||
io* |
о о |
io* |
н О |
i? |
W |
о> |
д | ||
00 |
00 |
о | ||
1—1 |
2 |
о> | ||
о |
и |
■ |
4^ | |
— |
сл |
'У1 О |
4^ | |
-U |
14 |
о 14
1 |
2 |
3 |
4 |
5 |
6 | ||
66 |
ПС 110 кВ Старая станица, Т1 27,5 кВ |
н н |
Kt=0,5S Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-СЭЩ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №42661-09 |
А |
ЗНОЛ-СВЭЛ | ||||
В |
ЗНОЛ-СВЭЛ | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
67 |
ПС 110 кВ Старая станица, Т2 27,5 кВ |
н н |
Rt=0,5S Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ | ||
В |
ТОЛ-СЭЩ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №42661-09 |
А |
ЗНОЛ-СВЭЛ | ||||
В |
ЗНОЛ-СВЭЛ | ||||||
С |
- | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
68 |
ПС 110 кВ Старая станица, Ф.ДПР-1 27,5 кВ |
н н |
Rt=0,5S Ктт=50/5 №51623-12 |
А |
ТОЛ-СЭЩ | ||
В |
ТОЛ-СЭЩ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №42661-09 |
А |
ЗНОЛ-СВЭЛ | ||||
В |
ЗНОЛ-СВЭЛ | ||||||
С |
- | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
69 |
ПС 110 кВ Старая станица, Ф.ДПР-2 27,5 кВ |
н н |
Kt=0,5S Ktt=30/5 №51623-12 |
А |
ТОЛ-СЭЩ |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-СЭЩ | ||||||
С |
- | ||||||
К н |
Kt=0,5 Ктн=27500/100 №42661-09 |
А |
ЗНОЛ-СВЭЛ | ||||
В |
ЗНОЛ-СВЭЛ | ||||||
С |
- | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
70 |
ПС 110 кВ Старая станица, Т1 10 кВ |
н н |
Kt=0,5S Ktt=300/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн 10000/\3/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||||
71 |
ПС 110 кВ Старая станица, Т2 10 кВ |
н н |
Kt=0,5S Ktt=300/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Kt=0,5 Ктн 10000/\3/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 |
1 |
2 |
3 |
4 | ||
72 |
ПС 110 кВ Старая станица, яч.№1, ВЛ-10 кВ №1 (Ф.1- 10 кВ) |
н н |
Kt=0,5S Ktt=50/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
В |
ТОЛ-НТЗ-10 | ||||
С |
ТОЛ-НТЗ-10 | ||||
К н |
Kt=0,5 Ктн=10000/\3/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||
В |
ЗНОЛП-НТЗ-10 | ||||
С |
ЗНОЛП-НТЗ-10 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-4 | |||
73 |
ПС 110 кВ Старая станица, яч.№2, ВЛ-10 кВ №2 (Ф.2- 10 кВ) |
н н |
Kt=0,5S Ktt=30/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
В |
ТОЛ-НТЗ-10 | ||||
С |
ТОЛ-НТЗ-10 | ||||
К н |
Kt=0,5 Ктн I(X)OO/\3/IOO/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||
В |
ЗНОЛП-НТЗ-10 | ||||
С |
ЗНОЛП-НТЗ-10 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-4 | |||
74 |
ПС 110 кВ Старая станица, яч.№3, ВЛ-10 кВ №3 (Ф.3- 10 кВ) |
н н |
Kt=0,5S Ktt=30/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
В |
ТОЛ-НТЗ-10 | ||||
С |
ТОЛ-НТЗ-10 | ||||
К н |
Kt=0,5 Ктн IOOOO/\3/IOO/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||
В |
ЗНОЛП-НТЗ-10 | ||||
С |
ЗНОЛП-НТЗ-10 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-4 |
RTU-327
Рег. № 19495-03
ЭКОМ-3000
Рег. № 17049-14
УСВ-3
Рег. № 51644-12
Метроном-50М
Рег. № 68916-17
ССВ-1Г
Рег. № 58301-14
1 |
2 |
3 |
4 |
5 |
6 | ||
75 |
ПС 110 кВ Старая станица, Ф.5 10 кВ |
н н |
Kt=0,5S Ktt=30/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-10 | ||||
В |
ЗНОЛП-НТЗ-10 | ||||||
С |
ЗНОЛП-НТЗ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-4 | |||||
76 |
ПС 110 кВ Хапры, ВЛ 110 кВ Р29 - Хапры с отпайкой на ПС Чалтырь (ВЛ 110 кВ Р29-Чалтырь-Хапры) |
н н |
Kt=0,2S Ktt=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
77 |
ПС 110 кВ Хапры, ВЛ 110 кВ Синявская - Хапры |
н н |
Kt=0,2S Ktt=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Kth=110000/V3/100/V3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 |
5 |
6 | ||
84 |
ПС 110 кВ Хапры, ВЛ-10 кВ №5 (Ф.5-10 кВ) |
н н |
Кт=0,5 Ктт=200/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
85 |
ПС 220 кВ Погорелово, ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
86 |
ПС 220 кВ Погорелово, ввод 110 кВ Т-2 |
н н |
Kr=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 |
5 |
6 | ||
87 |
ПС 220 кВ Погорелово, ВЛ 110 кВ Промзона -Погорелово I цепь с отпайками (ВЛ 110 кВ Промзона-Миллерово-ГОК-С.Станица-Тарасовская-Погорелово 1ц) |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
88 |
ПС 220 кВ Погорелово, ВЛ 110 кВ Промзона -Погорелово II цепь с отпайками (ВЛ 110 кВ Промзона-Миллерово-ГОК-С.Станица-Тарасовская-Погорелово 2ц) |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
89 |
ПС 220 кВ Погорелово, ВЛ 110 кВ Чебатовская |
н н |
Kt=0,2S Ктт=300/1 №23256-11 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
ПС 220 кВ Погорелово,
ОВ-ИО кВ
ПС 220 кВ Погорелово, ВЛ 110 кВ Каменская ТЭЦ -Погорелово II цепь с отпайкой на ПС К4 (ВЛ 110 кВ КТЭЦ-К4-Погорелово 2ц)
ПС 220 кВ Погорелово, ВЛ
110 кВ Каменская ТЭЦ -Погорелово I цепь с отпайкой на ПС К4 (ВЛ 110 кВ КТЭЦ-К4-Погорелово 1Ц)
Продолжение таблицы 5
Счетчик
Счетчик
Счетчик
О | |
н | |
ю |
а |
ю |
ьэ |
ьэ | |
о ьэ
о |
о |
о | ||
О | ||||
io* |
о о |
io* |
н О |
i? |
W |
о> |
д | ||
00 |
00 |
о | ||
1—1 |
2 |
о | ||
о |
и |
■ |
-U | |
— |
'У1 О |
-U | ||
ьэ |
1 |
2 |
3 |
4 |
5 |
6 | ||
93 |
ПС 220 кВ Погорелово, ОРУ 35 кВ, ВЛ 35 кВ Погорелово - Г-5 (Ф.1) |
н н |
Кт=0,5 Ктт=50/5 №21256-01 |
А |
ТОЛ-35Б |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ-35Б | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-07 |
EA05RAL-B-3 | |||||
94 |
ПС 220 кВ Погорелово, ОРУ 35 кВ, ВЛ 35 кВ Погорелово - ЗСК |
н н |
Кт=0,5 Ктт=150/5 №3690-73 |
А |
ТФН-35М | ||
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-07 |
EA05RAL-B-3 | |||||
95 |
ПС 220 кВ Погорелово, Ф.ПГ 35 кВ |
н н |
Кт=0,5 Ктт=600/5 №3690-73 |
А |
ТФН-35М | ||
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-07 |
EA05RL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
96 |
ПС 220 кВ Сысоево, ВЛ 220 кВ Сысоево- Великоцкая |
н н |
Kt=0,2S Ктт=600/1 №27069-05 |
А |
ТБМО-220 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-220 УХЛ1 | ||||||
С |
ТБМО-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
97 |
ПС 220 кВ Сысоево, ВЛ 220 кВ Сысоево-Луганская ТЭС |
н н |
Kt=0,2S Ктт=600/1 №27069-05 |
А |
ТБМО-220 УХЛ1 | ||
В |
ТБМО-220 УХЛ1 | ||||||
С |
ТБМО-220 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
98 |
ПС 220 кВ Сысоево, ВЛ 110 кВ Колодезянская |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 |
99
100
101
о
Cl <N
CE CQ
C e
Kt=0,2S
Ктт=300/1 №23256-05
Кт=0,2
Ктн=110000/^3/100/^3
№24218-03
Kt=0,2S/0,5
Ксч=1 №36697-08
Kt=0,2S
Ктт=300/1 №23256-05
Кт=0,2
Ктн=110000/^3/100/^3
№24218-03
Kt=0,2S/0,5
Ксч=1 №27524-04
Kt=0,2S
Ктт=300/1
№23256-05
Кт=0,2
Ктн=110000/^3/100/^3
№24218-03
Kt=0,2S/0,5
Ксч=1 №36697-08
А
В
С
А
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
СЭТ-4ТМ.03М.16
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
СЭТ-4ТМ.03
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
ТБМО-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
НАМИ-110 УХЛ1
СЭТ-4ТМ.03М.16
RTU-327
Рег. № 19495-03
ЭКОМ-3000
Рег. № 17049-14
УСВ-3
Рег. № 51644-12
Метроном-50М
Рег. № 68916-17
ССВ-1Г
Рег. № 58301-14
1 |
2 |
3 |
4 |
5 |
6 | ||
102 |
ПС 220 кВ Сысоево, ВЛ 110 кВ Сысоево - Чертково 2ц |
н н |
Kt=0,2S Ktt=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
103 |
ПС 220 кВ Сысоево, ОВ 110 кВ |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
104 |
ПС 220 кВ Сысоево, Ф.2 10 кВ Шептуховка |
н н |
Кт=0,5 Ктт=150/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
105 |
ПС 220 кВ Сысоево, КРУН 10 кВ, ВЛ 10 кВ Ф.5 |
н н |
Кт=0,5 Ктт=150/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
106 |
ПС 27,5 кВ Локомотивстрой-тяговая, Ввод-1 27, 5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-06 |
А |
ТВ | ||
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
107 |
ПС 27,5 кВ Локомотивстрой-тяговая, Ввод-2 27, 5 кВ |
н н |
Кт=0,5 Ктт=1000/5 №19720-06 |
А |
ТВ | ||
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
108 |
ПС 27,5 кВ Локомотивстрой-тяговая, Ввод-1 СН-1 0,4 кВ |
н н |
Кт=0,5 Ктт=300/5 №15173-06 |
А |
ТШП-0,66 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТШП-0,66 | ||||||
С |
ТШП-0,66 | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №16666-97 |
EA05RL-B-4 | |||||
109 |
ПС 27,5 кВ Локомотивстрой-тяговая, Ввод-2 СН-2 0,4 кВ |
н н |
Кт=0,5 Ктт=300/5 №15173-06 |
А |
ТШП-0,66 | ||
В |
ТШП-0,66 | ||||||
С |
ТШП-0,66 | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №16666-97 |
EA05RL-B-4 | |||||
110 |
ПРП Усть-Донецк 27,5 кВ, Ф.1 27, 5 кВ (ФКС-1) |
н н |
Кт=0,5 Ктт=600/5 №3690-73 |
А |
ТФЗМ-35А-У1 | ||
В |
- | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
111 |
ПРП Усть-Донецк 27,5 кВ, Ф.2 27, 5 кВ (ФКС-2) |
н н |
Кт=0,5 Ктт=600/5 №3690-73 |
А |
ТФЗМ-35А-У1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
112 |
ПРП Усть-Донецк 27,5 кВ, Ф.ДПР 27, 5 кВ |
н н |
Кт=0,5 Ктт=50/5 №26417-04 |
А |
ТФЗМ 35А-У1 | ||
В |
ТФЗМ 35А-У1 | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
113 |
ПС 27,5 кВ Таганрог-тяговая, Ввод 1 от АТ-1 27,5 кВ |
н н |
Кт=0,5 Ктт=1500/5 №83313-21 |
А |
ТВД-35МКП | ||
В |
ТВД-35МКП | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
114 |
ПС 27,5 кВ Таганрог-тяговая, Ввод-2 27,5 кВ (Т-1 27, 5 кВ) |
н н |
Кт=0,5 Ктт=1000/5 №71924-18 |
А |
ТВД-35МКП |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТВД-35МКП | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-05 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
115 |
ПС Койсуг-тяговая 27,5 кВ, Ввод АТ1 27,5 |
н н |
Кт=0,5 Ктт=1500/5 №19720-06 |
А |
ТВ | ||
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
116 |
ПС Койсуг-тяговая 27,5 кВ, Ввод АТ2 27,5 |
н н |
Кт=0,5 Ктт=1500/5 №19720-06 |
А |
ТВ | ||
В |
ТВ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
117 |
ПС Л-1 35/6 кВ , Ввод Т2 35 кВ (Ввод от ВЛ Лихая-2) |
н н |
Кт=0,5 Ктт=400/5 №26419-04 |
А |
ТФЗМ 35Б-1 У1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТФЗМ 35Б-1 У1 | ||||||
С |
ТФЗМ 35Б-1 У1 | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №27779-04 |
ПСЧ-4ТМ.05 | |||||
118 |
ПС 110 кВ Матвеев Курган, ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
119 |
ПС 110 кВ Матвеев Курган, ввод 110 кВ Т-2 |
н н |
Kr=0,2S Ктт=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
120 |
ПС 220 кВ Зимовники , ВЛ 110 кВ Зимовники- тяговая |
н н |
Кт=0,5 Ктт=600/5 №24811-03 |
А |
ТФЗМ 110Б |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
ТФЗМ 110Б | ||||||
С |
ТФЗМ 110Б | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №75606-19 |
А |
НКФ 110-57 У1 | ||||
В |
НКФ 110-57 У1 | ||||||
С |
НКФ 110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
121 |
ПС 220 кВ Зимовники , ОВ-110 кВ |
н н |
Кт 0,2S Ктт=600/5 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №75606-19 |
А |
НКФ 110-57 У1 | ||||
В |
НКФ 110-57 У1 | ||||||
С |
НКФ 110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
122 |
ПС 220 кВ Койсуг, ввод ВЛ 27,5 кВ тяга1 |
н н |
Kt=0,5S Ктт=1000/5 №49113-12 |
А |
TPU 7 |
RTU-325L Рег. № 37288-08 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
TPU 7 | ||||||
С |
TPU 7 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №51401-12 |
А |
TJP | ||||
В |
TJP | ||||||
С |
TJP | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALXQV-P4GB-DW- 4 | |||||
123 |
ПС 220 кВ Койсуг, ввод ВЛ 27,5 кВ тяга2 |
н н |
Кт=0^ Ктт=1000/5 №49113-12 |
А |
TPU 7 | ||
В |
TPU 7 | ||||||
С |
TPU 7 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №51401-12 |
А |
TJP | ||||
В |
TJP | ||||||
С |
TJP | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RALXQV-P4GB-DW- 4 | |||||
124 |
ПС 220 кВ НЗБ, Ввод 1 27,5 кВ (ВЛ 27.5кВ МПС-1) |
н н |
Кт=0^ Ктт=1500/5 №21256-07 |
А |
ТОЛ-35 |
RTU-325H Рег. № 44626-10 | |
В |
ТОЛ-35 | ||||||
С |
ТОЛ-35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-07 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Rt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
125 |
ПС 220 кВ НЗБ, Ввод 2 27,5 кВ (ВЛ 27.5кВ МПС-2) |
н н |
Kt=0,5S Ктт=1000/5 №21256-07 |
А |
ТОЛ-35 |
RTU-325H Рег. № 44626-10 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
ТОЛ-35 | ||||||
С |
ТОЛ-35 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-07 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
126 |
ПС 220 кВ НЗБ, ТСН1 6 кВ |
н н |
Kt=0,5S Ктт=300/5 №32139-06 |
А |
ТОЛ-СЭЩ-10 | ||
В |
ТОЛ-СЭЩ-10 | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/^3/100/^3 №35956-07 |
А |
ЗНОЛ-СЭЩ-6 | ||||
В |
ЗНОЛ-СЭЩ-6 | ||||||
С |
ЗНОЛ-СЭЩ-6 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
127 |
ПС 220 кВ НЗБ, ТСН2 6 кВ |
н н |
Kt=0,5S Ктт=300/5 №32139-06 |
А |
ТОЛ-СЭЩ-10 | ||
В |
ТОЛ-СЭЩ-10 | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/^3/100/^3 №35956-07 |
А |
ЗНОЛ-СЭЩ-6 | ||||
В |
ЗНОЛ-СЭЩ-6 | ||||||
С |
ЗНОЛ-СЭЩ-6 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
128 |
ПС 220 кВ Песчанокопская, ВЛ 110 кВ Песчанокопская-тяговая 1 цепь |
н н |
Kt=0,5S Ктт=300/5 №56255-14 |
А |
ТВ-ЭК исп. М3 |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №82574-21, 82470-21, 82470-21 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ 110-57 У1 | ||||||
С |
НКФ 110-57 У1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
129 |
ПС 220 кВ Песчанокопская, ВЛ 110 кВ Песчанокопская-тяговая 2 цепь |
н н |
Кт=0,58 Ктт=300/5 №56255-14 |
А |
ТВ-ЭК исп. М3 | ||
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
130 |
ПС 220 кВ Песчанокопская, ОВ-110 кВ |
н н |
Kt=0,2S Ктт=600/5 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №82574-21, 82470-21, 82470-21 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ 110-57 У1 | ||||||
С |
НКФ 110-57 У1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
131 |
ПС 220 кВ Погорелово, АТ1 110 кВ |
н н |
Kt=0,2S Ктт=1000/5 №56255-14 |
А |
ТВ-ЭК исп. М1 |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
ТВ-ЭК исп. М1 | ||||||
С |
ТВ-ЭК исп. М1 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
132 |
ПС 220 кВ Погорелово, АТ2 110 кВ |
н н |
Rt=0,2S Ктт=1000/5 №56255-14 |
А |
ТВ-ЭК исп. М1 | ||
В |
ТВ-ЭК исп. М1 | ||||||
С |
ТВ-ЭК исп. М1 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
133 |
ПС 220 кВ Погорелово, ВЛ 110 кВ Чебатовская |
н н |
Kt=0,5S Ктт=300/5 №56255-14 |
А |
ТВ-ЭК исп. М1 | ||
В |
ТВ-ЭК исп. М1 | ||||||
С |
ТВ-ЭК исп. М1 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
134 |
ПС 220 кВ Сальская, ВЛ 110 кВ Сальская-Сальская тяг. 1ц |
н н |
Kt=0,5S Ктт=300/5 №56255-14 |
А |
ТВ-ЭК исп. М3 |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
ТВ-ЭК исп. М3 | ||||||
С |
ТВ-ЭК исп. М3 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60542-15 |
А |
НДКМ | ||||
В |
НДКМ | ||||||
С |
НДКМ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
135 |
ПС 220 кВ Сальская, ВЛ 110 кВ Сальская-Сальская тяг. 2ц |
н н |
Kt=0,2S Ктт=200/5 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60542-15 |
А |
НДКМ | ||||
В |
НДКМ | ||||||
С |
НДКМ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
136 |
ПС 220 кВ Сальская, ОВ-110 кВ |
н н |
Kt=0,2S Ктт=600/5 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60542-15 |
А |
НДКМ | ||||
В |
НДКМ | ||||||
С |
НДКМ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
137 |
ПС 220 кВ Сальская, яч.29, Ф.ПГ 10 кВ |
н н |
Кт=0,5 Ктт=1000/5 №1856-63 |
А |
ТВЛМ-10 |
ЭКОМ-3000 Рег. № 17049-04 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66 | ||||
В | |||||||
С | |||||||
Счетчик |
I<tC),2S/C),5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
138 |
ПС 220 кВ Т-10, ввод от АТ1 27,5 кВ |
н н |
Kr=0,5S Ктт=1000/5 №59982-15 |
А |
ТГМ |
ЭКОМ-3000 Рег. № 17049-04 | |
В |
ТГМ | ||||||
С |
ТГМ | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-07 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
I<tC),2S/C),5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
139 |
ПС 220 кВ Т-10, ГРШ-0,4 кВ ТСН-1, Ввод 0,4 кВ Обдув от ТСН-1 ПС Т-10 |
н н |
Кт=0,58 Ктт=300/5 №64182-16 |
А |
ТШП | ||
В |
ТШП | ||||||
С |
ТШП | ||||||
К н |
- |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
I<tC),2S/C),5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
140 |
ПС 220 кВ Т-10, ГРШ-0,4 кВ ТСН-2, Ввод 0,4 кВ Обдув от ТСН-2 ПС Т-10 |
н н |
Kt=0,5S Ктт=300/5 №64182-16 |
А |
ТШП |
ЭКОМ-3000 Рег. № 1704904 |
СТВ-01 Рег. № 49933-12 РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
ТШП | ||||||
С |
ТШП | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
141 |
ПС 220 кВ Т-10, ЩСН-0,4 кВ №1, Ввод 0,4 кВ 1С (ТСН-1 ПС Т-10) |
н н |
Кт=0,58 Ктт=600/5 №64182-16 |
А |
ТШП | ||
В |
ТШП | ||||||
С |
ТШП | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
142 |
ПС 220 кВ Т-10, ЩСН-0,4 кВ №1, Ввод 0,4 кВ 2С (ТСН-2 ПС Т-10) |
н н |
Кт=0,58 Ктт=600/5 №64182-16 |
А |
ТШП | ||
В |
ТШП | ||||||
С |
ТШП | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
Примечания:
-
1 Допускается изменение наименования ИК без изменения объекта измерений.
-
2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 5, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 6 метрологических характеристик.
-
3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.
-
4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 6 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1 |
2 |
3 |
4 |
1, 2, 14, 15, 32, 33, 40, 41, 44, 46, 47, 57, 58, |
Активная |
0,5 |
2,0 |
64, 65, 76, 77, 85-92, 96, 97, 100, 102, 103, |
Реактивная |
1,1 |
2,1 |
119, 135, 136 | |||
3-13, 16-19, 34, 36-38, |
Активная |
1,2 |
5,7 |
59-61, 78-81, 83, 84, | |||
106, 107, 110-117 |
Реактивная |
2,5 |
3,5 |
20, 22-26, 39, 45, 53, 54, 62, 63, 98, 99, 101, |
Активная |
0,5 |
2,0 |
118 |
Реактивная |
1,1 |
2,0 |
Активная |
1,2 |
5,7 | |
21, 35, 52, 82, 93-95 |
Реактивная |
2,5 |
4,3 |
Активная |
1,2 |
5,1 | |
27-31, 66-75, 122, 123 |
Реактивная |
2,5 |
4,0 |
Активная |
1,0 |
2,8 | |
42, 43 |
Реактивная |
1,8 |
4,0 |
Активная |
1,1 |
5,5 | |
48, 120, 137 |
Реактивная |
2,3 |
2,7 |
Активная |
1,1 |
5,5 | |
49 |
Реактивная |
2,3 |
2,9 |
Активная |
0,8 |
2,2 | |
50, 51, 132 |
Реактивная |
1,6 |
2,1 |
Активная |
1,2 |
5,1 | |
55, 56 |
Реактивная |
2,5 |
4,4 |
Активная |
1,0 |
5,6 | |
104, 105 |
Реактивная |
2,2 |
3,4 |
1 |
2 |
3 |
4 |
Активная |
1,0 |
5,6 | |
108, 109 | |||
Реактивная |
2,1 |
3,4 | |
Активная |
0,8 |
2,2 | |
121, 130, 131 | |||
Реактивная |
1,5 |
2,2 | |
Активная |
1,1 |
4,8 | |
124-129, 133, 138 | |||
Реактивная |
2,3 |
2,9 | |
Активная |
0,9 |
4,7 | |
134 | |||
Реактивная |
2,0 |
2,8 | |
Активная |
0,8 |
4,7 | |
139-142 | |||
Реактивная |
1,9 |
2,8 | |
Пределы допускаемой |
погрешности СОЕВ, с |
±5 | |
Примечания: | |||
1 Характеристики погрешности ИК даны для измерений электроэнергии | |||
(получасовая). | |||
2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и | |||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 7 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети:
температура окружающей среды, °C:
ГОСТ 31819.22-2012, ГОСТ Р 52323-2005, ГОСТ 30206-94
ГОСТ 31819.23-2012, ГОСТ Р 52425-2005, ТУ 4228-011-29056091-11 ГОСТ 26035-83 |
от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +21 до +25 от +18 до +22 |
1 |
2 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Uhom |
от 90 до 110 |
- ТОК, % ОТ Ihom |
от 2(5) до 120 |
- коэффициент мощности |
от 0,5инд. до 0,8емк. |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +60 |
- для УСПД RTU-327 |
от 0 до +75 |
- для УСПД RTU-325H |
от 0 до +50 |
- для УСПД RTU-325L |
от -10 до +55 |
- для УСПД ЭКОМ-3000 (рег. №17049-04) |
от -10 до +50 |
- для УСПД ЭКОМ-3000 (рег. № 17049-14) |
от 0 до +40 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
- для ССВ-1Г |
от +5 до +40 |
- для СТВ-01 |
от +10 до + 30 |
- для РСТВ-01-01 |
от +5 до +50 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии ЕвроАЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии ЕвроАльфа: | |
- среднее время наработки на отказ, ч, не менее |
80000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03, ПСЧ-4ТМ.05: | |
- среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М: | |
- среднее время наработки на отказ, ч, не менее |
140000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327: | |
- среднее время наработки на отказ, ч, не менее |
40000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
УСПД RTU-325H: | |
- среднее время наработки на отказ, ч, не менее |
55000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
УСПД RTU-325L: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
УСПД ЭКОМ-3000 (рег. №17049-04): | |
- среднее время наработки на отказ, ч, не менее |
75000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
1 |
2 |
УСПД ЭКОМ-3000 (рег. № 17049-14): | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации ИИК: | |
- счетчики электроэнергии: | |
- тридцатиминутный профиль нагрузки в двух направлениях, | |
сут, не менее |
45 |
ИВКЭ: | |
- УСПД: | |
- суточные данные о тридцатиминутных приращениях | |
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
ИВК: | |
- результаты измерений, состояние объектов и средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- установка пароля на счетчики электрической энергии;
-
- установка пароля на УСПД;
-
- установка пароля на серверы.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- УСПД (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
