Номер по Госреестру СИ: 85049-22
85049-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах города Москвы
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах города Москвы (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГО' |
РИЗОНТ» |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах города Москвы», аттестованном ООО ИИГ «КАРНЕОЛ», регистрационный № RA.RU.312601 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации, дата внесения 06.12.2018 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах города Москвы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Испытательный центр
Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное), ПАО «Россети Московский регион» и АО «ОЭК», выполняющие функции сбора, хранения результатов измерений и их передачи на уровень ИВК;
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя Центр сбора данных ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ» Центр сбора данных ПАО «Россети Московский регион», Центр сбора данных АО «ОЭК», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».
Сервер ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere.
Сервер ПАО «Россети Московский регион» создан на базе ПО «АльфаЦЕНТР».
Сервер АО «ОЭК» создан на базе ПО «АльфаЦЕНТР».
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков ИК №№ 1-41, 73-134 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. УСПД ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.
Цифровой сигнал с выходов счетчиков ИК №№ 42-66 при помощи технических средств приёма-передачи данных поступает на входы УСПД ПАО «Россети Московский регион», где осуществляется формирование и хранение информации.
Цифровой сигнал с выходов счетчиков ИК №№ 67-72 при помощи технических средств приёма-передачи данных поступает на входы УСПД АО «ОЭК», где осуществляется формирование и хранение информации.
Далее по основному каналу связи, данные с УСПД ОАО «РЖД», УСПД ПАО «Россети Московский регион» и УСПД АО «ОЭК» передаются на сервер ОАО «РЖД», сервер ПАО «Россети Московский регион», сервер АО «ОЭК» соответственно, где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
При отказе основного канала связи или УСПД счетчики опрашиваются по резервному каналу c использованием каналообразующего оборудования стандарта GSM.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
В соответствии регламентами ОРЭМ серверы ПАО «Россети Московский регион» и АО «ОЭК» автоматически формируют файл отчета с результатами измерений в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передают его на сервер ООО «РУСЭНЕРГОСБЫТ».
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройства синхронизации времени УСВ-3, серверы точного времени Метроном-50М, радиосервер точного времени РСТВ-01-01, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ПАО «Россети Московский регион», часы сервера АО «ОЭК», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройства синхронизации времени УСВ-3, радиосервер точного времени РСТВ-01-01осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Сервер центра сбора данных ПАО «Россети Московский регион» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Сервер центра сбора данных АО «ОЭК» оснащен устройством синхронизации времени РСТВ-01-01. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД ОАО «РЖД» синхронизируются от сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
УСПД ПАО «Россети Московский регион» синхронизируются от сервера Центра сбора данных ПАО «Россети Московский регион». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
УСПД АО «ОЭК» синхронизируются от сервера Центра сбора данных АО «ОЭК». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 1-41, 73-134 синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 42-66 синхронизируются от УСПД ПАО «Россети Московский регион». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 67-72 синхронизируются от УСПД АО «ОЭК». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Трансформаторы комбинированные |
SVAS 123 |
6 шт. |
Трансформаторы комбинированные |
VAU-123 |
3 шт. |
Трансформаторы тока |
4MD12 |
13 шт. |
Трансформаторы тока |
STSM-38 |
6 шт. |
Трансформаторы тока |
TPU 6 |
12 шт. |
Трансформаторы тока |
VIS WI |
3 шт. |
Трансформаторы тока |
ТВЛМ-10 |
14 шт. |
Трансформаторы тока |
ТЛК-10 |
18 шт. |
Трансформаторы тока |
ТЛК10-6 |
2 шт. |
Трансформаторы тока |
ТЛК-СТ-10 |
4 шт. |
Трансформаторы тока |
ТЛМ-10 |
15 шт. |
Трансформаторы тока |
ТЛО-10 |
52 шт. |
Трансформаторы тока |
ТЛП-10 |
23 шт. |
Трансформаторы тока |
ТОЛ 10ХЛ3 |
12 шт. |
Трансформаторы тока |
ТОЛ-10 |
2 шт. |
Трансформаторы тока |
ТОЛ 10 |
6 шт. |
Трансформаторы тока |
ТОЛ-10 УТ2 |
2 шт. |
Трансформаторы тока |
ТОЛ-10-I |
6 шт. |
Трансформаторы тока |
ТОЛ-НТЗ-35 |
6 шт. |
Трансформаторы тока |
ТОЛ-НТЗ-20 |
18 шт. |
Трансформаторы тока |
ТОЛ-СЭЩ-10 |
18 шт. |
Трансформаторы тока |
ТОЛ-СЭЩ |
3 шт. |
Трансформаторы тока |
ТПЛ-10 |
16 шт. |
Трансформаторы тока |
ТПЛМ-10 |
6 шт. |
Трансформаторы тока |
ТПЛ-НТЗ-10 |
22 шт. |
Трансформаторы тока |
ТПЛУ-10 |
4 шт. |
Трансформаторы тока |
ТПОЛ-10 |
10 шт. |
Трансформаторы тока |
ТПОЛ 10 |
13 шт. |
Трансформаторы тока |
ТПОФ |
12 шт. |
Трансформаторы тока |
ТПФМ-10 |
4 шт. |
Трансформаторы тока |
ТТИ-60 |
3 шт. |
Трансформаторы напряжения |
SU 170/S |
3 шт. |
Трансформаторы напряжения |
ЗНОЛ-НТ3-35 |
6 шт. |
Трансформаторы напряжения |
NTSM-38 |
6 шт. |
Трансформаторы напряжения |
ЗНОЛП-НТЗ-20 |
12 шт. |
1 |
2 |
3 |
Трансформаторы напряжения |
TJP 6 |
6 шт. |
Трансформаторы напряжения |
4MR |
6 шт. |
Трансформаторы напряжения |
ЗНОЛ.06 |
9 шт. |
Трансформаторы напряжения |
ЗНОЛП |
3 шт. |
Трансформаторы напряжения |
ЗНОЛП-НТЗ-6 |
6 шт. |
Трансформаторы напряжения |
ЗНОЛП-ЭК-10 |
6 шт. |
Трансформаторы напряжения |
НАЛИ-НТЗ-6 |
2 шт. |
Трансформаторы напряжения |
НАМИ-10 |
2 шт. |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
3 шт. |
Трансформаторы напряжения |
НАМИТ-10 |
3 шт. |
Трансформаторы напряжения |
НАМИТ-6-2 |
1 шт. |
Трансформаторы напряжения |
НОЛ.08 |
6 шт. |
Трансформаторы напряжения |
НОМ-6-77 |
6 шт. |
Трансформаторы напряжения |
НТМИ-10 У3 |
2 шт. |
Трансформаторы напряжения |
НТМИ-10-66, НТМИ-10-66У3 |
12 шт. |
Трансформаторы напряжения |
НТМИ-6 |
1 шт. |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа А1800 |
35 шт. |
Счетчики электрической энергии многофункциональные |
АЛЬФА |
3 шт. |
Счетчики электроэнергии многофункциональные |
ЕвроАЛЬФА |
66 шт. |
Счетчики активной и реактивной энергии переменного тока статические многофункциональные |
СЭТ-4ТМ.02 |
1 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
17 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
12 шт. |
Устройства сбора и передачи данных |
RTU-327 |
4 шт. |
Устройства сбора и передачи данных |
RTU-327L |
3 шт. |
Устройства сбора и передачи данных |
RTU-325 |
1 шт. |
Устройства сбора и передачи данных |
RTU-325L |
5 шт. |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
5 шт. |
Устройства синхронизации времени |
УСВ-3 |
2 шт. |
Серверы точного времени |
Метроном-50М |
2 шт. |
Радиосерверы точного времени |
РСТВ-01-01 |
1 шт. |
Серверы синхронизации времени |
ССВ-1Г |
1 шт. |
Формуляр |
13526821.4611.210.ЭД.ФО |
1 экз. |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

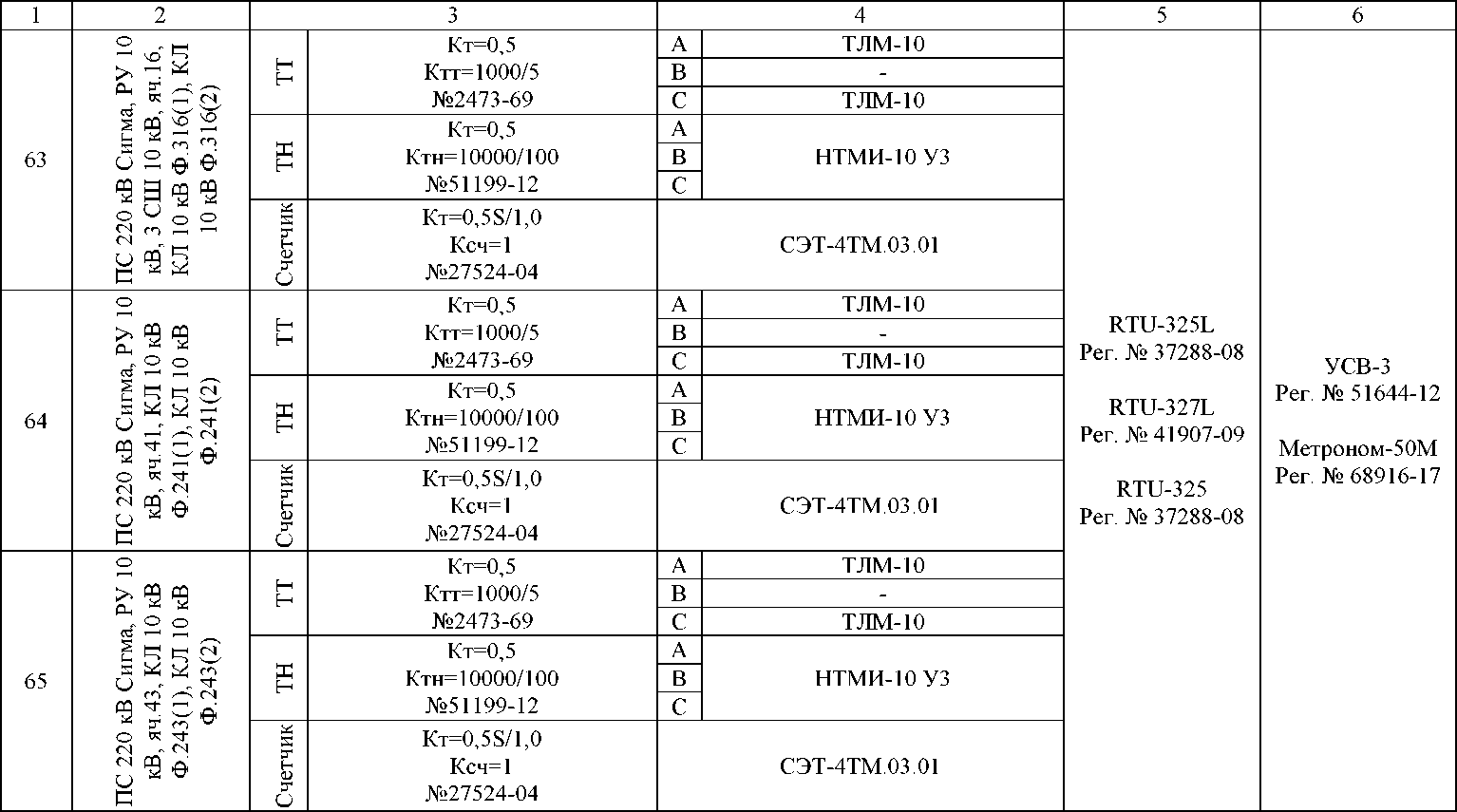

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег №) |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, яч.3, ввод 1 10 кВ |
н н |
Кт=0,5 Ктт=1000/5 №1261-02 |
А |
ТПОЛ 10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
2 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, яч.4, ввод 2 10 кВ |
н н |
Кт=0,5 Ктт=1000/5 №1261-02 |
А |
ТПОЛ 10 | ||
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, яч.15, ввод 3 10 кВ |
н н |
Кт=0,5 Ктт=1000/5 №1261-02 |
А |
ТПОЛ 10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
4 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, яч.16, ввод 4 10 кВ |
н н |
Кт=0,5 Ктт=1000/5 №1261-02 |
А |
ТПОЛ 10 | ||
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
5 |
ПС 10 кВ Крюково тяговая, РУ 10 кВ, яч.18, ввод 1 10 кВ (Ф-316) |
н н |
Kr=0,2S Ктт=1000/5 №25433-03 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
irT |
Kt=0,2S |
А |
ТОЛ-СЭЩ-10 | ||||
ПС 10 кВ Крюково тяговая, РУ 10 кВ, яч. ввод 2 10 кВ (Ф-341) |
н н |
Ктт=1000/5 |
В |
ТОЛ-СЭЩ-10 | |||
№59870-15 |
С |
ТОЛ-СЭЩ-10 | |||||
6 |
К н |
Кт=0,5 Ктн=10000/100 |
А В |
НАМИ-10-95 УХЛ2 | |||
№20186-00 |
С | ||||||
Счетчик |
Кт=0,28/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 | |||||
ПС 10 кВ Крюково тяговая, РУ 10 кВ, яч.9, ввод 3 10 кВ (Ф-243) |
Кт=0,28 |
А |
ТОЛ-СЭЩ |
RTU-327 |
УСВ-3 | ||
н н |
Ктт=1000/5 |
В |
ТОЛ-СЭЩ | ||||
№51623-12 |
С |
ТОЛ-СЭЩ |
Рег. № 19495-03 |
Рег. № 51644-12 | |||
7 |
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 |
RTU-327 Рег. № 41907-09 |
Метроном-50М Рег. № 68916-17 | |
Счетчик |
Кт=0,28/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 | |||
ПС 10 кВ Лосиноостровская тяговая, ЗРУ 10 кВ, ввод а 10 кВ Альфа |
Кт=0,5 |
А |
ТОЛ 10ХЛ3 | ||||
н н |
Ктт=400/5 |
В |
- | ||||
№7069-82 |
С |
ТОЛ 10ХЛ3 | |||||
8 |
К н |
Кт=0,5 Ктн=10000/100 |
А В |
НТМИ-10-66У3 | |||
№831-69 |
С | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 10 кВ Лосиноостровская тяговая, ЗРУ 10 кВ, ввод в 10 кВ Бета |
н н |
Кт=0,5 Ктт=400/5 №7069-82 |
А |
ТОЛ 10ХЛ3 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ 10ХЛ3 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
10 |
ПС 10 кВ Лосиноостровская тяговая, ЗРУ 10 кВ, ввод у 10 кВ Гамма |
н н |
Кт=0,5 Ктт=400/5 №7069-82 |
А |
ТОЛ 10ХЛ3 | ||
В |
- | ||||||
С |
ТОЛ 10ХЛ3 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
11 |
ПС 10 кВ Лосиноостровская тяговая, ЗРУ 10 кВ, ввод б 10 кВ Дельта |
н н |
Кт=0,5 Ктт=400/5 №7069-82 |
А |
ТОЛ 10ХЛ3 | ||
В |
- | ||||||
С |
ТОЛ 10ХЛ3 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
12 |
ПС 10 кВ Лосиноостровская тяговая, ЗРУ 10 кВ, КЛ 10 кВ Ф.ЦНИИС-1 |
н н |
Кт=0,5 Ктт=600/5 №7069-82 |
А |
ТОЛ 10ХЛ3 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ 10ХЛ3 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
13 |
ПС 10 кВ Лосиноостровская тяговая, ЗРУ 10 кВ, КЛ 10 кВ Ф.ЦНИИС-2 |
н н |
Кт=0,5 Ктт=600/5 №7069-07 |
А |
ТОЛ-10 | ||
В |
- | ||||||
С |
ТОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
14 |
ПС 10 кВ Марк тяговая, КРУ 10 кВ, яч.2, ввод 1 10 кВ |
н н |
Кт=0,5 Ктт=400/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 10 кВ Марк тяговая, КРУ 10 кВ, яч.15, ввод 2 10 кВ |
н н |
Кт=0,5 Ктт=400/5 №2473-69 |
А |
ТЛМ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТЛМ-10 | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
16 |
ПС 10 кВ Марк тяговая, КРУ 10 кВ, яч.1, ввод 3 10 кВ |
н н |
Kr=0,5S Ктт=800/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
17 |
ПС 10 кВ Марк тяговая, КРУ 10 кВ, яч.16, ввод 4 10 кВ |
н н |
Kr=0,5S Ктт=800/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 10 кВ Москва-3 тяговая, ЗРУ 10 кВ, ввод а 10 кВ Альфа |
н н |
Кт=0,5 Ктт= 1000/5 №7069-79 |
А |
ТОЛ 10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
19 |
ПС 10 кВ Москва-3 тяговая, ЗРУ 10 кВ, ввод в 10кВ Бета |
н н |
Кт=0,5 Ктт=1000/5 №7069-79 |
А |
ТОЛ 10 | ||
В |
- | ||||||
С |
ТОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
20 |
ПС 10 кВ Москва-3 тяговая, ЗРУ 10 кВ, ввод у 10 кВ Гамма |
н н |
Кт=0,5 Ктт=1000/5 №7069-79 |
А |
ТОЛ 10 | ||
В |
- | ||||||
С |
ТОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 10 кВ Очаково тяговая, ЗРУ 10 кВ, яч.10, ввод 11 10 кВ |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
22 |
ПС 110 кВ Останкино, ОРУ 110 кВ, ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=200/1 №39473-13 |
А |
SVAS 123 | ||
В |
SVAS 123 | ||||||
С |
SVAS 123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №39473-13 |
А |
SVAS 123 | ||||
В |
SVAS 123 | ||||||
С |
SVAS 123 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 | |||||
23 |
ПС 110 кВ Останкино, ОРУ 110 кВ, ввод 110 кВ Т-2 |
н н |
Kr=0,2S Ктт=200/1 №39473-13 |
А |
SVAS 123 | ||
В |
SVAS 123 | ||||||
С |
SVAS 123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №39473-13 |
А |
SVAS 123 | ||||
В |
SVAS 123 | ||||||
С |
SVAS 123 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
24 |
ПС 110 кВ Царицыно, ОРУ 110 кВ, ввод 110 кВ Т-1 |
н н |
Kt=0,2S Ktt=150/1 №37850-08 |
А |
VAU-123 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №37850-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
25 |
ПС 110 кВ Царицыно, ОРУ 110 кВ, ввод 110 кВ Т-2 |
н н |
Kt=0,2S Ктт=400/1 №37750-08 |
А |
VIS WI | ||
В |
VIS WI | ||||||
С |
VIS WI | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №37115-14 |
А |
SU 170/S | ||||
В |
SU 170/S | ||||||
С |
SU 170/S | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
26 |
ПС 110 кВ Царицыно, РУ 6 кВ, яч.6, КЛ 6 кВ ф.6 (5601) |
н н |
Kt=0,5S Ktt=100/5 №30709-11 |
А |
ТЛП-10 | ||
В |
ТЛП-10 | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №70324-18 |
А В С |
НАМИТ-6-2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-20 |
A1805RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ПС 20 кВ Москва- Киевская тяговая, РУ 20 кВ, 1 СШ 20 кВ, ввод 1 20 кВ |
н н |
Kt=0,5S Ktt=1000/5 №51679-12 |
А |
ТОЛ-НТЗ-20 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-20 | ||||||
С |
ТОЛ-НТЗ-20 | ||||||
К н |
Кт=0,5 Ктн=20000/\з/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-20 | ||||
В |
ЗНОЛП-НТЗ-20 | ||||||
С |
ЗНОЛП-НТЗ-20 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 | |||||
28 |
ПС 20 кВ Москва- Киевская тяговая, РУ 20 кВ, 1 СШ 20 кВ, ввод 2 20 кВ |
н н |
Kt=0,5S Ktt=1000/5 №51679-12 |
А |
ТОЛ-НТЗ-20 | ||
В |
ТОЛ-НТЗ-20 | ||||||
С |
ТОЛ-НТЗ-20 | ||||||
К н |
Кт=0,5 Ктн=20000/\з/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-20 | ||||
В |
ЗНОЛП-НТЗ-20 | ||||||
С |
ЗНОЛП-НТЗ-20 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 | |||||
29 |
ПС 20 кВ Москва- Киевская тяговая, РУ 20 кВ, 2 СШ 20 кВ, ввод 3 20 кВ |
н н |
Kt=0,5S Ktt=1000/5 №51679-12 |
А |
ТОЛ-НТЗ-20 | ||
В |
ТОЛ-НТЗ-20 | ||||||
С |
ТОЛ-НТЗ-20 | ||||||
К н |
Кт=0,5 Ктн 20000/\3/100/\з №51676-12 |
А |
ЗНОЛП-НТЗ-20 | ||||
В |
ЗНОЛП-НТЗ-20 | ||||||
С |
ЗНОЛП-НТЗ-20 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RAL-P4GB-DW-4 |
СЭ IO
ПС 10 кВ Москва-Киевская тяговая, КРУН1 10 кВ, ввод 2 10 кВ
ПС 10 кВ Москва-Киевская тяговая, КРУН1 10 кВ, ввод 1 10 кВ
CO О
ПС 20 кВ Москва-
Киевская тяговая, РУ 20 кВ, 2 СШ 20 кВ, ввод 4 20 кВ
Продолжение таблицы 4
Счетчик
TH
ТТ Счетчик TH
ТТ Счетчик TH ТТ
О |
W |
> |
О |
W |
> |
W |
W |
W | |||
Д |
Д |
д |
Н |
Н |
Н |
О |
О |
О |
О |
О |
О |
д |
д |
д |
д |
д |
д |
н |
н |
н | |||
н |
н |
н |
си |
си |
си |
СО |
СО |
со |
IO |
IO |
IO |
IO о |
IO о |
IO о |
о |
о |
о |
СО
о |
О |
о |
i? |
О |
i? |
g |
4с | |
-0 |
1—^ | |
О | ||
-U |
о |
о |
о |
~-4 | |
1 |
о |
1 |
о | ||
4с |
н
а
СО
10
-О
ч !> | ||||
о |
о |
о | ||
О | ||||
io* |
о о |
io* |
н О |
i? |
W |
о> |
д |
сл | |
00 |
00 |
о | ||
I—1 |
2 |
о | ||
о |
и |
■ |
4с | |
— |
СЛ |
'У1 О |
-U | |
-U |
10 |
О
-О О'
1 |
2 |
3 |
4 |
5 |
6 | ||
33 |
ПС 35 кВ Стрешнево, ЗРУ 35 кВ, 1 СШ 35 кВ, ввод 1 35 кВ |
н н |
Kt=0,5S Ktt=150/5 №51679-12 |
А |
ТОЛ-НТЗ-35 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-35 | ||||||
С |
ТОЛ-НТЗ-35 | ||||||
К н |
Кт=0,2 Ктн=35000/^3/100/^3 №51676-12 |
А |
ЗНОЛ-НТ3-35 | ||||
В |
ЗНОЛ-НТ3-35 | ||||||
С |
ЗНОЛ-НТ3-35 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
34 |
ПС 35 кВ Стрешнево, ЗРУ 35 кВ, 2 СШ 35 кВ, ввод 2 35 кВ |
н н |
Kt=0,5S Ktt=150/5 №51679-12 |
А |
ТОЛ-НТЗ-35 | ||
В |
ТОЛ-НТЗ-35 | ||||||
С |
ТОЛ-НТЗ-35 | ||||||
К н |
Кт=0,2 Ктн=35000/^3/100/^3 №51676-12 |
А |
ЗНОЛ-НТ3-35 | ||||
В |
ЗНОЛ-НТ3-35 | ||||||
С |
ЗНОЛ-НТ3-35 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
35 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ввод 1 6 кВ |
н н |
Kt=0,2S Ktt=1000/5 №51678-12 |
А |
ТПЛ-НТЗ-10 | ||
В |
ТПЛ-НТЗ-10 | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А В С |
НАЛИ-НТЗ-6 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ввод 2 6 кВ |
н н |
Kt=0,2S Ктт=1000/5 №51678-12 |
А |
ТПЛ-НТЗ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТПЛ-НТЗ-10 | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А В С |
НАЛИ-НТЗ-6 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
37 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ввод 3 6 кВ |
н н |
Кт=0^, 0,2S, 0,5 Ктт=1000/5 №51678-12 |
А |
ТПЛ-НТЗ-10 | ||
В |
ТПЛ-НТЗ-10 | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А В С |
НАЛИ-НТЗ-6 | ||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
38 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ввод 4 6 кВ |
н н |
Кт=0,5, 0,5, 0,2S Ктт=1000/5 №51678-12 |
А |
ТПЛ-НТЗ-10 | ||
В |
ТПЛ-НТЗ-10 | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А В С |
НАЛИ-НТЗ-6 | ||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ПС 6 кВ Яуза тяговая, КРУ 6 кВ, 1 СШ 6 кВ, ввод 1 6 кВ |
н н |
Кт=0,5 Ктт=1000/5 №30823-05 |
А |
4MD12 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
4MD12 | ||||||
С |
4MD12 | ||||||
К н |
Кт=0,5 Ктн=6600/^3/100/^3 №44088-10 |
А |
4MR | ||||
В |
4MR | ||||||
С |
4MR | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 | |||||
40 |
ПС 6 кВ Яуза тяговая, КРУ 6 кВ, 2 СШ 6 кВ, ввод 2 6 кВ |
н н |
Кт=0,5 Ктт=1000/5 №30823-05 |
А |
4MD12 | ||
В |
4MD12 | ||||||
С |
4MD12 | ||||||
К н |
Кт=0,5 Ктн=6600/^3/100/^3 №44088-10 |
А |
4MR | ||||
В |
4MR | ||||||
С |
4MR | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 | |||||
41 |
ПС 6 кВ Яуза тяговая, КРУ 6 кВ, 2 СШ 6 кВ, ввод 3 6 кВ |
н н |
Кт=0,5 Ктт=1000/5 №30823-05 |
А |
4MD12 | ||
В |
4MD12 | ||||||
С |
4MD12 | ||||||
К н |
Кт=0,5 Ктн=6600/^3/100/^3 №44088-10 |
А |
4MR | ||||
В |
4MR | ||||||
С |
4MR | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
42 |
ПС 110 кВ Черкизово, РУ 6 кВ, яч.13, КЛ 6 кВ ф-2727а |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ |
RTU-325L Рег. № 37288-08 RTU-327L Рег. № 41907-09 RTU-325 Рег. № 37288-08 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
43 |
ПС 110 кВ Черкизово, РУ 6 кВ, яч.13, КЛ 6 кВ ф-2727в |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
44 |
ПС 110 кВ Черкизово, РУ 6 кВ, яч.15, КЛ 6 кВ ф-2727у |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 110 кВ Черкизово, РУ 6 кВ, яч.15, КЛ 6 кВ ф-2727б |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ |
RTU-325L Рег. № 37288-08 RTU-327L Рег. № 41907-09 RTU-325 Рег. № 37288-08 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
46 |
ПС 110 кВ Черкизово, РУ 6 кВ, яч. 17, КЛ 6 кВ ф-2727Е |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
47 |
ПС 110 кВ Черкизово, РУ 6 кВ, яч. 17, КЛ 6 кВ ф-2727w |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ПС 110 кВ Сокольники, ЗРУ 10 кВ, яч.10, КЛ 10 кВ ф-12027а |
н н |
Kt=0,2S Ктт=600/5 №30709-07 |
А |
ТЛП-10 |
RTU-325L Рег. № 37288-08 RTU-327L Рег. № 41907-09 RTU-325 Рег. № 37288-08 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
ТЛП-10 | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,2 Ктн=10000/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 | |||||
49 |
ПС 110 кВ Сокольники, ЗРУ 10 кВ, яч.9, КЛ 10 кВ ф-12027в |
н н |
Кт=0,5 Ктт=600/5 №30709-07 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,2 Ктн=10000/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 | |||||
50 |
ПС 110 кВ Сокольники, ЗРУ 10 кВ, яч.4, КЛ 10 кВ ф-12027у |
н н |
Kt=0,2S Ктт=600/5 №30709-07 |
А |
ТЛП-10 | ||
В |
ТЛП-10 | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
51 |
ПС 110 кВ Рижская, РУ 10 кВ, яч.8, КЛ 10 кВ ф-15007а, КЛ 10 кВ ф- 15007в |
н н |
Кт=0,5 Ктт=1000/5 №1856-63 |
А |
ТВЛМ-10 |
RTU-325L Рег. № 37288-08 RTU-327L Рег. № 41907-09 RTU-325 Рег. № 37288-08 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
52 |
ПС 110 кВ Рижская, РУ 10 кВ, 4 СШ 10 кВ, яч.22, КЛ 10 кВ ф-15007у, КЛ 10 кВ ф- 15007б |
н н |
Кт=0,5 Ктт=1000/5 №1856-63 |
А |
ТВЛМ-10 | ||
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
53 |
ПС 110 кВ Рижская, РУ 10 кВ, 6 СШ 10 кВ, яч.42, КЛ 10 кВ ф-15007Е, КЛ 10 кВ ф- 15007w |
н н |
Кт=0,5 Ктт=1000/5 №1856-63 |
А |
ТВЛМ-10 | ||
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ПС 110 кВ Рижская, РУ 10 кВ, 8 СШ 10 кВ, яч.58, КЛ 10 кВ ф-15007л, КЛ 10 кВ ф- 15007п |
н н |
Кт=0,5 Ктт=1000/5 №1856-63 |
А |
ТВЛМ-10 |
RTU-325L Рег. № 37288-08 RTU-327L Рег. № 41907-09 RTU-325 Рег. № 37288-08 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
55 |
ПС 110 кВ Фили, РУ 6 кВ, яч.35, КЛ 6 кВ ф-1А, КЛ 6 кВ ф-1Б |
н н |
Kr=0,2S Ктт=1000/5 №30709-11 |
А |
ТЛП-10 | ||
В |
ТЛП-10 | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М | |||||
56 |
ПС 110 кВ Фили, РУ 6 кВ, яч.37, КЛ 6 кВ ф-2А, КЛ 6 кВ ф-2Б |
н н |
Kr=0,2S Ктт=1000/5 №30709-11 |
А |
ТЛП-10 | ||
В |
ТЛП-10 | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М |
1 |
2 |
3 |
4 |
5 |
6 | ||
57 |
ПС 110 кВ Фили, РУ 6 кВ, яч.27, КЛ 6 кВ ф-3А, КЛ 6 кВ ф-3Б |
н н |
Kt=0,2S Ктт=1000/5 №30709-11 |
А |
ТЛП-10 |
RTU-325L Рег. № 37288-08 RTU-327L Рег. № 41907-09 RTU-325 Рег. № 37288-08 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
ТЛП-10 | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М | |||||
58 |
ПС 110 кВ Фили, РУ 6 кВ, яч.29, КЛ 6 кВ ф-4А, КЛ 6 кВ ф-4Б |
н н |
Kt=0,2S Ктт=1000/5 №30709-11 |
А |
ТЛП-10 | ||
В |
ТЛП-10 | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=6600/100 №17158-98 |
А |
НОМ-6-77 | ||||
В |
НОМ-6-77 | ||||||
С |
НОМ-6-77 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М | |||||
59 |
ПС 220 кВ Бабушкин, РУ 10 кВ, 5 СШ 10 кВ, яч.65, КЛ 10 кВ ф-12105а |
н н |
Kt=0,2S Ктт=600/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,2 Ктн=10000/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
ПС 220 кВ Бабушкин, РУПС 220 кВ Бабушкин, РУПС 220 кВ Бабушкин, РУ 10 кВ, яч.14, КЛ 10 кВ ф-
121056
10 кВ, яч.20, КЛ 10 кВ ф-12105у
10 кВ, 5 СШ 10 кВ, яч.57, КЛ 10 кВ ф-12105в
10
Счетчик
Счетчик
Счетчик
о |
о |
о | |||
н а | |||||
io* |
i? 4^ |
н а |
io* |
н а | |
10 | |||||
N) |
10 |
N) |
10 | ||
00 |
О |
00 | |||
00 |
C/i |
Г |
00 |
Г | |
о |
о |
о | |||
00 |
00 |
i?
00
-о
О
Продолжение таблицы 4
'О1 10
~-4 О'
1 |
2 |
3 |
4 |
5 |
6 | ||
66 |
ПС 110 кВ Лосинка, РУ 10 кВ, 4 СШ 10 кВ, яч.14, КЛ 10 кВ ф-14А, КЛ 10 кВ ф-14Б |
н н |
Кт=0,5 Ктт=1000/5 №2473-69 |
А |
ТЛМ-10 |
RTU-325L Рег. № 37288-08 RTU-327L Рег. № 41907-09 RTU-325 Рег. № 37288-08 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
67 |
ПС 220 кВ Щедрино, КРУ 10 кВ, 7 СШ 10 кВ, яч.711, КЛ 10 кВ |
н н |
Kr=0,2S Ктт=600/5 №15128-07 |
А |
ТОЛ-10-I |
RTU-325L Рег. № 37288-08 |
РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
ТОЛ-10-I | ||||||
С |
ТОЛ-10-I | ||||||
К н |
Кт=0,5 Ктн=10000/100 №3345-04 |
А |
НОЛ.08 | ||||
В |
НОЛ.08 | ||||||
С |
НОЛ.08 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
68 |
ПС 220 кВ Щедрино, КРУ 10 кВ, яч.204, КЛ 10 кВ |
н н |
Kr=0,2S Ктт=1000/5 №15128-07 |
А |
ТОЛ-10-I | ||
В |
ТОЛ-10-I | ||||||
С |
ТОЛ-10-I | ||||||
К н |
Кт=0,5 Ктн=10000/100 №3345-04 |
А |
НОЛ.08 | ||||
В |
НОЛ.08 | ||||||
С |
НОЛ.08 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
ПС 220 кВ Мневники, КРУ 20 кВ, 2 СШ 20 кВ, яч.202, КЛ 20 кВ Ф.202
ПС 220 кВ Мневники, КРУ 20 кВ, 1 СШ 20 кВ, яч.107, КЛ 20 кВ ФЛ 07
ПС 220 кВ Мневники, КРУ 20 кВ, 1 СШ 20 кВ, яч.102, КЛ 20 кВ Ф. 102
IO
Продолжение таблицы 4
Счетчик
Счетчик
Счетчик
Per. № 37288-08 |
RTU-325L |
сл | |
Ре |
Ре | ||
О |
ч по | ||
н |
п | ||
i? |
О | ||
д | |||
00 |
о о | ||
2 | |||
1 |
00 1 | ||
сл о |
о о | ||
10 |
'О1 10
-О ЧО
1 |
2 |
3 |
4 |
5 |
6 | ||
72 |
ПС 220 кВ Мневники, КРУ 20 кВ, 2 СШ 20 кВ, яч.207, КЛ 20 кВ Ф.207 |
н н |
Kt=0,2S Ктт=600/5 №36415-07 |
А |
TPU 6 |
RTU-325L Рег. № 37288-08 |
РСТВ-01-01 Рег. № 40586-12 Метроном-50М Рег. № 68916-17 |
В |
TPU 6 | ||||||
С |
TPU 6 | ||||||
К н |
Кт=0,2 Ктн=20000/\3/100/\3 №36412-07 |
А |
TJP 6 | ||||
В |
TJP 6 | ||||||
С |
TJP 6 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М | |||||
73 |
ПС 20 кВ Вешняки тяговая, Ввод-1 20 кВ |
н н |
Kt=0,5S Ктт=800/5 №69606-17 |
А |
ТОЛ-НТЗ-20 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-НТЗ-20 | ||||||
С |
ТОЛ-НТЗ-20 | ||||||
К н |
Кт=0,5 Ктн 20000/\3/I00/\3 №69604-17 |
А |
ЗНОЛП-НТЗ-20 | ||||
В |
ЗНОЛП-НТЗ-20 | ||||||
С |
ЗНОЛП-НТЗ-20 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.01 | |||||
74 |
ПС 20 кВ Вешняки тяговая, Ввод-2 20 кВ |
н н |
Kt=0,5S Ктт=800/5 №69606-17 |
А |
ТОЛ-НТЗ-20 | ||
В |
ТОЛ-НТЗ-20 | ||||||
С |
ТОЛ-НТЗ-20 | ||||||
К н |
Кт=0,5 Кт'н 20000/\3/|00/\3 №69604-17 |
А |
ЗНОЛП-НТЗ-20 | ||||
В |
ЗНОЛП-НТЗ-20 | ||||||
С |
ЗНОЛП-НТЗ-20 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.01 |
1 |
2 |
3 |
4 |
5 |
6 | ||
75 |
ПС Перерва тяговая, Ввод-1 35 кВ |
н н |
Kt=0,2S Ktt=300/1 №37491-08 |
А |
STSM-38 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №37493-08 |
А |
NTSM-38 | ||||
В |
NTSM-38 | ||||||
С |
NTSM-38 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
76 |
ПС Перерва тяговая, Ввод-2 35 кВ |
н н |
Kt=0,2S Ktt=300/1 №37491-08 |
А |
STSM-38 | ||
В |
STSM-38 | ||||||
С |
STSM-38 | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №37493-08 |
А |
NTSM-38 | ||||
В |
NTSM-38 | ||||||
С |
NTSM-38 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
77 |
ПС 35 кВ Перерва тяговая, ЗРУ 6 кВ, СШ 6 кВ, ф. 1 ПЭ Царицыно |
н н |
Kt=0,5S Ktt=200/5 №32139-11 |
А |
ТОЛ-СЭЩ-10 | ||
В |
ТОЛ-СЭЩ-10 | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/^3/100/^3 №51676-12 |
А |
ЗНОЛП-НТЗ-6 | ||||
В |
ЗНОЛП-НТЗ-6 | ||||||
С |
ЗНОЛП-НТЗ-6 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-06 |
A1805RAL-P4B-DW-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
78 |
ПС 35 кВ Перерва тяговая, ЗРУ 6 кВ, СШ 6 кВ, ф. 2 ПЭ Москва |
н н |
Kt=0,5S Ktt=100/5 №32139-11 |
А |
ТОЛ-СЭЩ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-СЭЩ-10 | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/\3/100/\3 №51676-12 |
А |
ЗНОЛП-НТЗ-6 | ||||
В |
ЗНОЛП-НТЗ-6 | ||||||
С |
ЗНОЛП-НТЗ-6 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-06 |
A1805RAL-P4B-DW-3 | |||||
79 |
ПС 35 кВ Перерва тяговая, ЗРУ 6 кВ, СШ 6 кВ, ф. 5 ПЧ Люблино |
н н |
Кт=0,5 Ктт=40/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн 6000/\3/100/\з №51676-12 |
А |
ЗНОЛП-НТЗ-6 | ||||
В |
ЗНОЛП-НТЗ-6 | ||||||
С |
ЗНОЛП-НТЗ-6 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 | |||||
80 |
ПС Очаково тяговая, Ввод-28 10 кВ |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
81 |
ПС Очаково тяговая, Ввод-30 10 кВ |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 | |||||
82 |
ПС 10 кВ Очаково тяговая, ЗРУ 10 кВ, Ф.1 ПЭ Внуково |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
83 |
ПС 10 кВ Очаково тяговая, ЗРУ 10 кВ, Ф.2 ПЭ Москва-Киевская |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
84 |
ПС 10 кВ Очаково тяговая, ЗРУ 10 кВ, Ф.1 ЦРП Очаково |
н н |
Кт=0,5 Ктт=100/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
85 |
ПС 10 кВ Очаково тяговая, ЗРУ 10 кВ, Ф.4 ЖБИ+ПЧ-19 |
н н |
Кт=0,5 Ктт=100/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
86 |
ПС 10 кВ Очаково тяговая, ЗРУ 10 кВ, КЛ 10 кВ ф.6 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
87 |
ПС 10 кВ Очаково тяговая, ЗРУ 10 кВ, КЛ 10 кВ ф.7 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
88 |
ПС Ховрино тяговая, Ввод а (Ввод Альфа) 10 кВ |
н н |
Kr=0,5S Ктт=1500/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн К)000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 | |||||
89 |
ПС Ховрино тяговая, Ввод в (Ввод Бета) 10 кВ |
н н |
Kr=0,5S Ктт=1500/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
90 |
ПС Ховрино тяговая, Ввод у (Ввод Гамма) 10 кВ |
н н |
Kt=0,5S Ktt=1500/5 №25433-11 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Kt=0,5 Kth=10000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 | |||||
91 |
ПС Ховрино тяговая, Ввод б (Ввод Дельта) 10 кВ |
н н |
Kt=0,5S Ktt=1500/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн К)ООО/\3/1ОО/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 | |||||
92 |
ПС 10 кВ Ховрино тяговая, КРУ 10 кВ, Ф. 3 ст.Химки АСКОУПЭ |
н н |
Kt=0,5 Ktt=150/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Kt=0,5 Ктн К)ООО/\3/1ОО/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
93 |
ПС 10 кВ Ховрино тяговая, КРУ 10 кВ, Ф. 7 ст.Химки АСКОУПЭ |
н н |
Кт=0,5 Ктт=200/5 №25433-11 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 | |||||
94 |
ПС 10 кВ Ховрино тяговая, КРУ 10 кВ, Ф. ПЭ-1 |
н н |
Кт=0,5 Ктт=100/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн К)000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 | |||||
95 |
ПС 10 кВ Ховрино тяговая, КРУ 10 кВ, Ф. ПЭ-2 |
н н |
Кт=0,5 Ктт= 100/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
96 |
ПС 10 кВ Ховрино тяговая, КРУ 10 кВ, Ф. 4 ТП-4 |
н н |
Кт=0,5 Ктт=200/5 №25433-11 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 | |||||
97 |
ПС 10 кВ Ховрино тяговая, КРУ 10 кВ, Ф. 5 ТП-5 |
н н |
Кт=0,5 Ктт=100/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн К)000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 | |||||
98 |
ПС 10 кВ Ховрино тяговая, КРУ 10 кВ, Ф. 6 ТП-5 |
н н |
Кт=0,5 Ктт=100/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №47583-11 |
А |
ЗНОЛП-ЭК-10 | ||||
В |
ЗНОЛП-ЭК-10 | ||||||
С |
ЗНОЛП-ЭК-10 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
99 |
ПС 10 кВ Крюково тяговая, РУ 10 кВ, Ф.1 ПЭ |
н н |
Кт=0,28 Ктт=100/5 №59870-15 |
А |
ТОЛ-СЭЩ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-СЭЩ-10 | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-4 | |||||
100 |
ПС 10 кВ Крюково тяговая, РУ 10 кВ, Ф.2 ПЭ |
н н |
Кт=0,28 Ктт=100/5 №59870-15 |
А |
ТОЛ-СЭЩ-10 | ||
В |
ТОЛ-СЭЩ-10 | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А |
НАМИТ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||||
101 |
ПС 10 кВ Крюково тяговая, РУ 10 кВ, Ф.ШУЭС ПЭ-3 |
н н |
Кт=0,28 Ктт=100/5 №9143-06 |
А |
ТЛК-10 | ||
В |
- | ||||||
С |
ТЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А |
НАМИТ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
102 |
ПС 10 кВ Крюково тяговая, РУ 10 кВ, Ф.ТСЗ- 2500 |
н н |
Kt=0,2S Ктт=150/5 №59870-15 |
А |
ТОЛ-СЭЩ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТОЛ-СЭЩ-10 | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 | |||||
103 |
ПС 110 кВ Крюково, ф.СЦБ 1,2 0,4 кВ |
н н |
Кт=0,5 Ктт=600/5 №28139-04 |
А |
ТТИ-60 | ||
В |
ТТИ-60 | ||||||
С |
ТТИ-60 | ||||||
К н |
- |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №31857-11 |
A1805RL-P4G-DW-4 | |||||
104 |
ПС 110 кВ Останкино, ЗРУ 10 кВ, Ф. ПЭ-1 |
н н |
Кт=0,5 Ктт=400/5 №9143-06 |
А |
ТЛК-10 | ||
В |
- | ||||||
С |
ТЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А |
НАМИГ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №31857-11 |
A1805RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
105 |
ПС 110 кВ Останкино, ЗРУ 10 кВ, Ф. ПЭ-2 |
н н |
Кт=0,5 Ктт=75/5 №9143-06 |
А |
ТЛК-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТЛК-10 | ||||||
С |
ТЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А |
НАМИТ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №31857-06 |
A1805RALXQ-P4GB-DW-4 | |||||
106 |
ПС 110 кВ Останкино, ЗРУ 10 кВ, Ф. ЭЦ-1 |
н н |
Кт=0,5 Ктт=75/5 №9143-06 |
А |
ТЛК-10 | ||
В |
ТЛК-10 | ||||||
С |
ТЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А |
НАМИТ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
107 |
ПС 110 кВ Останкино, ЗРУ 10 кВ, Ф. 2 пост ЭЦ |
н н |
Кт=0,5 Ктт=75/5 №9143-06 |
А |
ТЛК-10 | ||
В |
ТЛК-10 | ||||||
С |
ТЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А |
НАМИТ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
108 |
ПС 110 кВ Останкино, ф.ПП 10 кВ |
н н |
Кт=0,5 Ктт=75/5 №9143-06 |
А |
ТЛК-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТЛК-10 | ||||||
С |
ТЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А |
НАМИТ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
109 |
ПС 10 кВ Марк тяговая, КРУ 10 кВ, Ф.1 ПЭ Марк- Москва |
н н |
Кт=0,5 Ктт=400/5 №1261-08 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
110 |
ПС 10 кВ Марк тяговая, КРУ 10 кВ, Ф.2 ПЭ Марк- Лобня |
н н |
Кт=0,5 Ктт=100/5 №2473-05 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
111 |
ПС 10 кВ Марк тяговая, КРУ 10 кВ, Ф.3 ПЭ Марк- Лианозово |
н н |
Кт=0,5 Ктт=300/5 №1261-08 |
А |
ТПОЛ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
112 |
ПС 10 кВ Москва-3 тяговая, ЗРУ 10 кВ, ф. 2 ПЭ Москва |
н н |
Кт=0,5 Ктт=50/5 №6009-77 |
А |
ТОЛ-10 УТ2 | ||
В |
- | ||||||
С |
ТОЛ-10 УТ2 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
113 |
ПС 10 кВ Москва-3 тяговая, ЗРУ 10 кВ, ф. 3 ПЭ Лосиноостровская |
н н |
Кт=0,5 Ктт=100/5 №7069-82 |
А |
ТОЛ 10ХЛ3 | ||
В |
- | ||||||
С |
ТОЛ 10ХЛ3 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
114 |
ПС 6 кВ Яуза тяговая, КРУ 6 кВ, ф. 1 ПЭ Электрозаводская |
н н |
Кт=0,5 Ктт=75/5 №30823-05 |
А |
4MD12 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
4MD12 | ||||||
К н |
Кт=0,5 Ктн=6600/^3/100/^3 №44088-10 |
А |
4MR | ||||
В |
4MR | ||||||
С |
4MR | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
115 |
ПС 6 кВ Яуза тяговая, КРУ 6 кВ, ф. 2 ПЭ Новая |
н н |
Кт=0,5 Ктт=75/5 №30823-05 |
А |
4MD12 | ||
В |
- | ||||||
С |
4MD12 | ||||||
К н |
Кт=0,5 Ктн=6600/^3/100/^3 №44088-10 |
А |
4MR | ||||
В |
4MR | ||||||
С |
4MR | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
116 |
ПС 110 кВ Царицыно, РУ 6 кВ, Ф.1 ПЭ Резерв на Москву |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №70324-18 |
А |
НАМИТ-6-2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
117 |
ПС 110 кВ Царицыно, РУ 6 кВ, Ф.4 ПЭ Резерв на Подольск |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А |
НТМИ-6 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
118 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, Ф. 4 РТП-361 Николаевка |
н н |
Кт=0,5 Ктт=300/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
119 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, Ф. 1 РТП парк Б |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛУ-10 | ||
В |
- | ||||||
С |
ТПЛУ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
120 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, Ф.2 РТП-361 Николаевка |
н н |
Кт=0,5 Ктт=300/5 №2363-68 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
121 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, Ф.3 КТП Каланчевская |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
122 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, Ф. 5 РТП парк Б |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛУ-10 | ||
В |
- | ||||||
С |
ТПЛУ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
123 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, ШР Ф.6, Ф. 6 |
н н |
Kt=0,5S Ktt=100/5 №1261-02 |
А |
ТПОЛ 10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-06 |
A1805RAL-P4B-DW-3 | |||||
124 |
ПС 10 кВ Каланчевская тяговая, РУ 10 кВ, ШР Ф.7, Ф. 7 |
н н |
Kt=0,5S Ktt=100/5 №1261-02 |
А |
ТПОЛ 10 | ||
В |
ТПОЛ 10 | ||||||
С |
ТПОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | ||||
В | |||||||
С | |||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-06 |
A1805RAL-P4GB-DW-3 | |||||
125 |
ПС 10 кВ Каланчевская тяговая, КРУ 6 кВ, Ф. СЦБ-1 |
н н |
Kt=0,5S Ktt=50/5 №58720-14 |
А |
ТЛК-СТ-10 | ||
В |
- | ||||||
С |
ТЛК-СТ-10 | ||||||
К н |
Кт=0,5 Ктн 6000/\3/100/\з №23544-02 |
А |
ЗНОЛП | ||||
В |
ЗНОЛП | ||||||
С |
ЗНОЛП | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
126 |
ПС 10 кВ Каланчевская тяговая, КРУ 6 кВ, Ф. СЦБ-2 |
н н |
Кт=0,5 Ктт=100/5 №58720-14 |
А |
ТЛК-СТ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛК-СТ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/^3/100/^3 №23544-02 |
А |
ЗНОЛП | ||||
В |
ЗНОЛП | ||||||
С |
ЗНОЛП | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
127 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ф. ПВ-1 |
н н |
Kr=0,2S Ктт=1000/5 №51678-12 |
А |
ТПЛ-НТЗ-10 | ||
В |
- | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А |
НАЛИ-НТЗ-6 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
128 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ф. ПВ-2 |
н н |
Кт=0,5 Ктт=1000/5 №51678-12 |
А |
ТПЛ-НТЗ-10 | ||
В |
- | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А |
НАЛИ-НТЗ-6 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-0L-C4-T+ |
1 |
2 |
3 |
4 |
5 |
6 | ||
129 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ф. ПВ-3 |
н н |
Кт=0,5 Ктт=1000/5 №51678-12 |
А |
ТПЛ-НТЗ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А |
НАЛИ-НТЗ-6 | ||||
В | |||||||
С | |||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-0L-C4-T+ | |||||
130 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ф. 4 ПЭ Москва |
н н |
Кт=0,5 Ктт=50/5 №51678-12 |
А |
ТПЛ-НТЗ-10 | ||
В |
- | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А |
НАЛИ-НТЗ-6 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
131 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ф. 7 ПЭ Рабочий поселок |
н н |
Кт=0,5 Ктт=400/5 №51678-12 |
А |
ТПЛ-НТЗ-10 | ||
В |
- | ||||||
С |
ТПЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А |
НАЛИ-НТЗ-6 | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №14555-02 |
A2R-3-0L-C4-T |
1 |
2 |
3 |
4 |
5 |
6 | ||
132 |
ПС 6 кВ Фили тяговая, РУ 6 кВ, ф. ПП КТП |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №59814-15 |
А |
НАЛИ-НТЗ-6 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
133 |
ПС 10 кВ Москва-3 тяговая, ЗРУ 10 кВ, КЛ 10 кВ ф.ДОК-2 |
н н |
Кт=0,5 Ктт=75/5 №9143-01 |
А |
ТЛК10-6 | ||
В |
- | ||||||
С |
ТЛК10-6 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
134 |
ПС 10 кВ Москва-3 тяговая, ЗРУ 10 кВ, КЛ 10 кВ ф.ДОК-1 |
н н |
Кт=0,5 Ктт=50/5 №9143-06 |
А |
ТЛК-10 | ||
В |
- | ||||||
С |
ТЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 |
Примечания:
-
1 Допускается изменение наименования ИК без изменения объекта измерений.
-
2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 4, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 5 метрологических характеристик.
-
3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.
-
4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 5 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1 |
2 |
3 |
4 |
1-4, 8-14, 18-21, 31, 32, |
Активная |
1,2 |
5,7 |
37-47, 51-54, 63-66, | |||
79-87, 105-109, 111-122, |
Реактивная |
2,5 |
3,5 |
126, 130-134 | |||
Активная |
0,8 |
2,2 | |
5-7, 67, 68, 75, 76 |
Реактивная |
1,5 |
2,2 |
Активная |
1,0 |
5,6 | |
15, 110 |
Реактивная |
2,2 |
3,4 |
Активная |
1,2 |
5,1 | |
16, 77, 78, 123-125 |
Реактивная |
2,5 |
4,4 |
Активная |
1,0 |
5,0 | |
17 |
Реактивная |
2,2 |
4,4 |
22, 23, 48, 50, 60, 62, |
Активная |
0,5 |
2,0 |
69-72 |
Реактивная |
1,1 |
2,0 |
Активная |
0,5 |
2,0 | |
24, 25, 59, 61 |
Реактивная |
1,1 |
2,1 |
Активная |
1,2 |
5,1 | |
26-30, 73, 74, 88-91 |
Реактивная |
2,5 |
4,0 |
Активная |
0,9 |
4,7 | |
33, 34 |
Реактивная |
2,0 |
2,8 |
Активная |
1,0 |
2,8 | |
35, 36, 100-102, 127 |
Реактивная |
1,8 |
4,0 |
Активная |
0,9 |
5,4 | |
49 |
Реактивная |
2,0 |
2,8 |
1 |
2 |
3 |
4 | ||
Активная |
0,8 |
2,2 | |||
55-58 |
Реактивная |
1,6 |
2,1 | ||
Активная |
1,2 |
5,7 | |||
92-98, 104 |
Реактивная |
2,5 |
4,3 | ||
Активная |
1,0 |
2,8 | |||
99 |
Реактивная |
1,8 |
3,5 | ||
Активная |
1,0 |
5,6 | |||
103 |
Реактивная |
2,1 |
4,2 | ||
Активная |
1,1 |
5,5 | |||
128, 129 |
Реактивная |
2,3 |
2,7 | ||
Пределы допускаемой погрешности | |||||
СОЕВ, с | |||||
Примечания: | |||||
1 Характеристики погрешности |
ИК даны для |
измерений |
электроэнергии | ||
(получасовая). | |||||
2 В качестве характеристик относительной погрешности указаны границы интервала, | |||||
соответствующие P = 0,95. | |||||
3 Погрешность в |
рабочих условиях указана для тока |
2(5)% I™ |
coscp = 0,5инд и | ||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||||
5 до плюс 35°С. |
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети:
температура окружающей среды, °C:
ГОСТ 31819.22-2012, ГОСТ Р 52323-2005, ГОСТ 30206-94
ГОСТ 31819.23-2012, ГОСТ Р 52425-2005, ТУ 4228-011-29056091-11 ГОСТ 26035-83 |
от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +21 до +25 от +18 до +22 |
1 |
2 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Uhom |
от 90 до 110 |
- ТОК, % ОТ Ihom |
от 2(5) до 120 |
- коэффициент мощности, cos9 |
от 0,5 до 1,0 |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +55 |
- для УСПД RTU-327 (рег. № 19495-03) |
от 0 до +75 |
- для УСПД RTU-327 (рег. № 41907-09) |
от +1 до +50 |
- для УСПД RTU-327L (рег. № 41907-09) |
от -20 до +50 |
- для УСПД RTU-325 (рег. № 37288-08) |
от 0 до +70 |
- для УСПД RTU-325L (рег. № 37288-08) |
от -10 до +55 |
- для УСПД ЭКОМ-3000 |
от 0 до +40 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
- для РСТВ-01-01 |
от -40 до +60 |
- для ССВ-1Г |
от +5 до +40 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ЕвроАЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.02, СЭТ-4ТМ.03: | |
- среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М (рег. № 36697-08): | |
- среднее время наработки на отказ, ч, не менее |
140000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М (рег. № 36697-17): | |
- среднее время наработки на отказ, ч, не менее |
220000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
электросчетчики АЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
35000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327 (рег. № 19495-03): | |
- наработка на отказ, ч, не менее |
40000 |
- время восстановления, ч, не более |
24 |
УСПД RTU-327, RTU-327L (рег. № 41907-09): | |
- наработка на отказ, ч, не менее |
35000 |
- время восстановления, ч, не более |
24 |
УСПД RTU-325, RTU-325L (рег. № 37288-08), ЭКОМ-3000: | |
- наработка на отказ, ч, не менее |
100000 |
- время восстановления, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
1 |
2 |
Глубина хранения информации ИИК:
ИВКЭ:
ИВК:
|
45 45 3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- установка пароля на счетчики электрической энергии;
-
- установка пароля на УСПД;
-
- установка пароля на серверы. Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере ИВК (функция автоматизирована). Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
