Номер по Госреестру СИ: 85509-22
85509-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Республики Мордовия
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Республики Мордовия (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР» | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГО |
РИЗОНТ» |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Республики Мордовия», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Республики Мордовия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ПравообладательОбщество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»
(ООО «РУСЭНЕРГОСБЫТ»)
ИНН 7706284124
Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3
Телефон: +7 (495) 926-99-00
Факс: +7 (495) 287-81-92
Испытательный центр
Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное);
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».
ИВК в части сервера ОАО «РЖД» единомоментно работает либо на основном сервере, либо на резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков ИК при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. ИВКЭ единомоментно работает либо на основном УСПД, либо на резервном.
Далее данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД ОАО «РЖД» синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и У СПД происходит при каждом сеансе связи счетчик -УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 -
Наименование |
Обозначение |
Количество |
Трансформаторы комбинированные |
VAU-123 |
9 шт. |
Трансформаторы тока |
ТГФ110-П* |
6 шт. |
Трансформаторы тока |
ТГФМ-110 |
9 шт. |
Трансформаторы тока |
ТГФМ-110 II* |
111 шт. |
Трансформаторы тока |
ТЛМ-10 |
6 шт. |
Трансформаторы тока |
ТЛО-10 |
16 шт. |
Трансформаторы тока |
ТЛП-10 |
2 шт. |
Трансформаторы тока |
ТОЛ-10-1 |
2 шт. |
Трансформаторы тока |
ТОЛ-СВЭЛ-35 III |
2 шт. |
Трансформаторы тока |
ТОП-0,66 |
2 шт. |
Трансформаторы тока |
ТПЛ-10 |
12 шт. |
Трансформаторы тока |
ТПЛ-10с |
26 шт. |
Трансформаторы тока |
ТПЛМ-10 |
10 шт. |
Трансформаторы тока |
ТПФМ-10 |
8 шт. |
Трансформаторы тока |
ТПФМУ-10 |
4 шт. |
Трансформаторы тока |
ТФЗМ 35А-У1 |
2 шт. |
Трансформаторы тока |
ТФН-35 |
2 шт. |
Трансформаторы тока |
ТФН-35М |
4 шт. |
Трансформаторы напряжения |
NTSM-38 |
3 шт. |
Трансформаторы напряжения |
ЗНОЛ.06-10У3 |
75 шт. |
Трансформаторы напряжения |
ЗНОМ-35-65 |
12 шт. |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
81 шт. |
Трансформаторы напряжения |
НАМИТ-10 |
1 шт. |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа А1800 |
42 шт. |
Счетчики электроэнергии многофункциональные |
ЕвроАльфа |
8 шт. |
Счетчики электроэнергии многофункциональные |
СЭТ-4ТМ.02 |
47 шт. |
Устройства сбора и передачи данных |
RTU-327 |
2 шт. |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
2 шт. |
Устройства синхронизации времени |
УСВ-3 |
1 шт. |
Серверы точного времени |
Метроном-50М |
2 шт. |
Серверы синхронизации времени |
ССВ-1Г |
1 шт. |
Формуляр |
13526821.4611.216.ЭД.ФО |
1 экз. |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

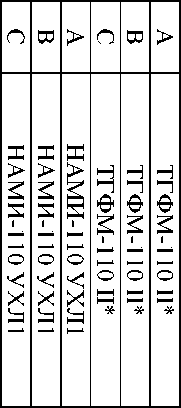

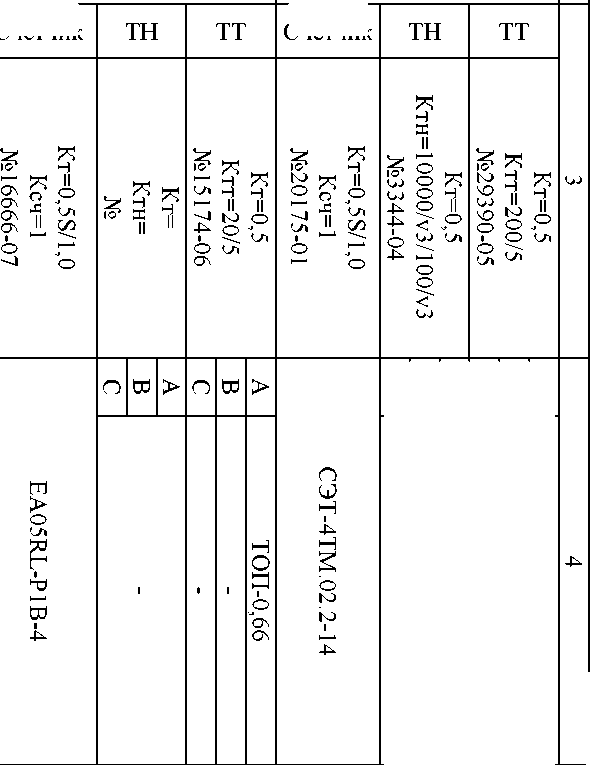

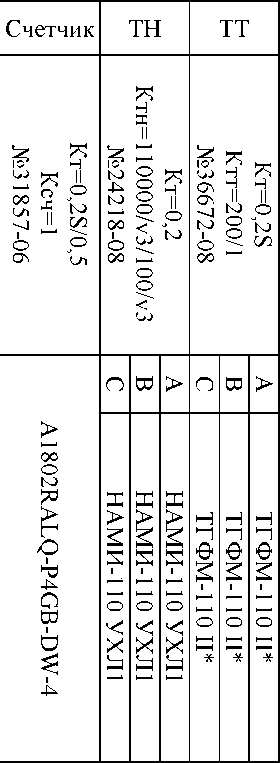

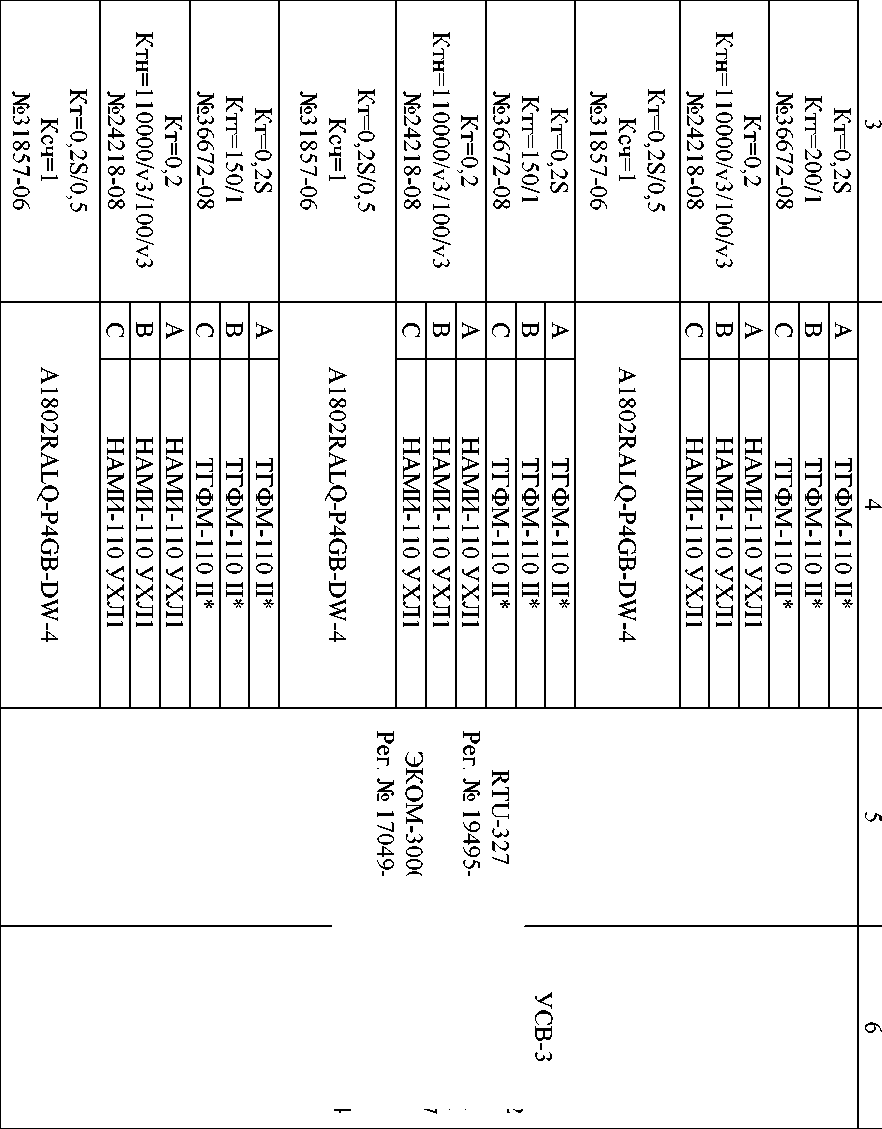

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наимено-вание объекта учета |
Состав ИК АИИС КУЭ |
ИВКЭ |
УССВ | |||
Вид СИ, класс точности, коэффициент трансформации, № Госреестра СИ |
Обозначение, тип | ||||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ 30 км тяговая, ОРУ 110 кВ, ввод 110 кВ Т |
н н |
I\'t0,2S Ктт=50/1 №40088-08 |
А |
VAU-123 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №40088-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
2 |
ПС 110 кВ 46 км тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
I\'t0,2S Ктт=50/1 №37850-08 |
А |
VAU-123 | ||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,5 Ктн=110000^3/100^3 №37850-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 110 кВ 46 км тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
Kt=0,2S Ктт=50/1 №37850-08 |
А |
VAU-123 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,5 Ктн=110000^3/100^3 №37850-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
I<tC),2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
4 |
ПС 110 кВ 616 км тяговая (ПС Рузаевка), ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
I\'t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 ф. А, ф. В №24218-08 ф. С №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
5 |
ПС 110 кВ 616 км тяговая (ПС Рузаевка), ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
I\'t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<tC),2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
6 |
ПС 110 кВ Вад тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
Kt=0,2S Ктт=100/1 №34096-07 |
А |
ТГФ110-П* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
7 |
ПС 110 кВ Вад тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
Rt=0,2S Ктт=100/1 №34096-07 |
А |
ТГФ110-П* | ||
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Rt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 | |||||
8 |
ПС 110 кВ Вад тяговая, РУ 10 кВ, яч.10, Фидер №10 |
н н |
Кт=0,5 Ктт=100/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Ктн=10000/у3/100/у3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Вад тяговая, РУ 10 кВ, яч.11, Фидер №11 |
н н |
I<t0,2S Ктт=150/5 №25433-03 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17О49-14 |
УСВ-3 Рег. № 51644-12 Метроном-5ОМ Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=О,5 Ктн=10000/у3/100/у3 №3344-04,5422,3344-04 |
А |
ЗНОЛ.О6-1ОУ3 | ||||
В |
ЗНОЛ.О6-1ОУ3 | ||||||
С |
ЗНОЛ.О6-1ОУ3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
10 |
ПС 110 кВ Вад тяговая, РУ 10 кВ, яч.12, Фидер №12 |
н н |
Кт=0,5 Ктт=100/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=О,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.О6-1ОУ3 | ||||
В |
ЗНОЛ.О6-1ОУ3 | ||||||
С |
ЗНОЛ.О6-1ОУ3 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
11 |
ПС 110 кВ Вад тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Ктт=200/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=О,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.О6-1ОУ3 | ||||
В |
ЗНОЛ.О6-1ОУ3 | ||||||
С |
ЗНОЛ.О6-1ОУ3 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
12 |
ПС 110 кВ Вад тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
13 |
ПС 110 кВ Вад тяговая, РУ 10 кВ, яч.8, Фидер №8 |
н н |
Кт=0,5 Ктт=75/5 №15128-07 |
А |
ТОЛ-10-1 | ||
В |
- | ||||||
С |
ТОЛ-10-1 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
14 |
ПС 110 кВ Воденяпинский тяговая, ОРУ 110 кВ, ввод 110 кВ Т |
н н |
I<t0,2S Ктт=100/1 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Воденяпинский тяговая, КРУН 10 кВ, яч.10, Фидер №10 |
н н |
Кт=0,5 Ктт=100/5 №2473-00 |
А |
ТЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
16 |
ПС 110 кВ Воденяпинский тяговая, КРУН 10 кВ, яч.8, Фидер №8 |
н н |
Кт=0,5 Ктт=150/5 №2473-00 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
17 |
ПС 110 кВ Воеводское тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
I<t0,2S Ктт=50/1 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 110 кВ Воеводское тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
Kt=0,2S Ктт=50/1 №52261-12 |
А |
ТГФМ-110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
19 |
ПС 110 кВ Воеводское тяговая, РУ 10 кВ, яч. 3, Фидер №3 |
н н |
I<t0,2S Ктт=400/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
20 |
ПС 110 кВ Воеводское тяговая, РУ 10 кВ, яч. 4, Фидер №4 |
н н |
I<t0,2S Ктт=300/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 110 кВ Журловка тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
Kt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
22 |
ПС 110 кВ Журловка тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
I<t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
23 |
ПС 110 кВ Журловка тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Кт=0,5 Ктт=75/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Ктн=10000/у3/100/у3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
24 |
ПС 110 кВ Журловка тяговая, РУ 10 кВ, яч.8, Фидер №8 |
н н |
Кт=0,5 Ктт=100/5 №29390-05 |
А |
ТПЛ-10с |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
25 |
ПС 110 кВ Журловка тяговая, РУ 10 кВ, яч.9, Фидер №9 |
н н |
Кт=0,5 Ктт=75/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
26 |
ПС 110 кВ Инсар-тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
I<t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ПС 110 кВ Инсар-тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
Kt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4G-DW-4 | |||||
28 |
ПС 110 кВ Инсар-тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Rt=0,2S Ктт=100/5 №814-53 |
А |
ТПФМУ-10 | ||
В |
- | ||||||
С |
ТПФМУ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
29 |
ПС 110 кВ Инсар-тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ПС 110 кВ Инсар-тяговая, РУ 10 кВ, яч.8, Фидер №8 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 K™=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-07 |
EA05RL-P1B-3 | |||||
31 |
ПС 110 кВ Ковылкино тяговая, ОРУ 110 кВ, ВЛ 110 кВ Мокша -Ковылкино тяговая I цепь |
н н |
Kr=0,2S Ктт=300/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 KrH=110000/v3/100/v3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
32 |
ПС 110 кВ Ковылкино тяговая, ОРУ 110 кВ, ВЛ 110 кВ Мокша -Ковылкино тяговая II цепь |
н н |
Kr=0,2S Ктт=300/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 KrH=110000/v3/100/v3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
ПС 110 кВ Ковылкино тяговая, ОРУ 110 кВ, ВЛ 110 кВ Ковылкино тяговая - Троицк
Счетчик TH ТТ
ПС 110 кВ Ковылкино тяговая, ОРУ 110 кВ, ВЛ 110 кВ Ковылкино тяговая - Торбеево тяговая с отпайками
Счетчик TH ТТ ПС 110 кВ Ковылкино тяговая, ОРУ 110 кВ, ВЛ 110 кВ Ковылкино тяговая - Самаевка тяговая с отпайкой на ПС
И 615
Счетчик TH ТТ
IO
Продолжение таблицы 4
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-1.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-2.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-3.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-4.png)
О | ||
i? |
О |
i? |
g | ||
о |
-U | |
-U |
О | |
о | ||
о |
о | |
4^ |
О |
о |
л> | ||
Л> | ||||
io* |
о о |
io* |
н О |
i? |
W |
о> |
д | ||
00 |
00 |
о | ||
1—1 |
2 | |||
о |
и |
| |
-U | |
— |
'У1 О |
-U | ||
>- | ||||
& |
IO |
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-5.png)
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ПС 110 кВ Ковылкино тяговая, ОРУ 110 кВ, ОВ 110 кВ |
н н |
Kt=0,2S Ктт=300/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Rt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
37 |
ПС 110 кВ Ковылкино тяговая, ОРУ 35 кВ, фидер №3 ВЛ 35 кВ Ковылкино тяговая -Силикатный |
н н |
Кт=0,5 Ктт=50/5 №3690-73 |
А |
ТФЗМ-35А-У1 | ||
В |
- | ||||||
С |
ТФЗМ-35А-У1 | ||||||
К н |
Кт=0,5 Ктн=35000^3/100^3 №37493-08 |
А |
NTSM-38 | ||||
В |
NTSM-38 | ||||||
С |
NTSM-38 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №31857-06 |
A1805RAL-P4GB-DW-3 | |||||
38 |
ПС 110 кВ Ковылкино тяговая, РУ 10 кВ, яч.10, Фидер №10 |
н н |
Кт=0,5 Ктт=300/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ПС 110 кВ Ковылкино тяговая, РУ 10 кВ, яч.11, Фидер №11 |
н н |
Кт=0,5 Ктт=150/5 №29390-05 |
А |
ТПЛ-10с |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Kth=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
40 |
ПС 110 кВ Ковылкино тяговая, РУ 10 кВ, яч.12, Фидер №12 |
н н |
Кт=0,5 Ктт=400/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн K)000/v3/l00/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
41 |
ПС 110 кВ Ковылкино тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Ктт=300/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн K)000/v3/l00/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
42 |
ПС 110 кВ Ковылкино тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Kt=0,2S Кгг=300/5 №25433-03 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Kth=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
43 |
ПС 110 кВ Ковылкино тяговая, РУ 10 кВ, яч.8, Фидер №8 |
н н |
Кт=0,5 Кгг=200/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Kth=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
44 |
ПС 110 кВ Ковылкино тяговая, РУ 10 кВ, яч.9, Фидер №9 |
н н |
Кт=0,5 Кгг=150/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Kth=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 110 кВ Ковылкино тяговая, ВРУ 0,22 кВ адм.здания, КЛ 0,22 кВ В/Ч связь |
н н |
Кт=0,5 Ктт=20/5 №15174-01 |
А |
ТОП-0,66 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
- | ||||||
К н |
Кт= Ктн= № |
А В С |
- | ||||
Счетчи |
Ki=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
46 |
ПС 110 кВ Пайгарм тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
I<t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчи |
Кт 0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
47 |
ПС 110 кВ Пайгарм тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
I<t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 ф. А №24218-08 ф. В, ф. С №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №31857-06 |
A1805RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ПС 110 кВ Пайгарм тяговая, РУ 10 кВ, яч.5, Фидер №5 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 K™=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
49 |
ПС 110 кВ Пайгарм тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Ктт=100/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Kra=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
50 |
ПС 110 кВ Потьма тяговая, ОРУ 110 кВ, ВЛ 110 кВ Потьма тяговая -Вад тяговая с отпайкой на ПС Зубова Поляна |
н н |
Kr=0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 KrH=110000/v3/100/v3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
51 |
ПС 110 кВ Потьма тяговая, ОРУ 110 кВ, ВЛ 110 кВ Потьма тяговая -Зубова Поляна |
н н |
Kt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
52 |
ПС 110 кВ Потьма тяговая, ОРУ 110 кВ, ВЛ 110 кВ Потьма тяговая - Районная |
н н |
I\'t0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
53 |
ПС 110 кВ Потьма тяговая, ОРУ 110 кВ, ВЛ 110 кВ Потьма тяговая - Сосновка |
н н |
I\'t0,2S Ктт=150/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ПС 110 кВ Потьма тяговая, ОРУ 110 кВ, ВЛ 110 кВ Потьма тяговая -Теплый Стан тяговая |
н н |
Kt=0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
55 |
ПС 110 кВ Потьма тяговая, ОРУ 110 кВ, ВЛ 110 кВ Потьма тяговая -Торбеево тяговая |
н н |
Rt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
56 |
ПС 110 кВ Потьма тяговая, ОРУ 110 кВ, ОВ 110 кВ |
н н |
Rt=0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
57 |
ПС 110 кВ Потьма тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Ктт=200/5 №2363-68 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
58 |
ПС 110 кВ Потьма тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Кт=0,5 Ктт=100/5 №47958-11 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
59 |
ПС 110 кВ Потьма тяговая, РУ 10 кВ, яч.8, Фидер №8 |
н н |
I<t0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
60 |
ПС 110 кВ Потьма тяговая, РУ 10 кВ, яч.9, Фидер №9 |
н н |
Кт=0,5 Ктт=600/5 №2473-00 |
А |
ТЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
61 |
ПС 110 кВ Потьма тяговая, ВРУ 0,22 кВ адм.здания, КЛ 0,22 кВ В/Ч связь |
н н |
и и |
А |
- | ||
В |
- | ||||||
С |
- | ||||||
К н |
Кт= Ктн= № |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
62 |
ПС 110 кВ Самаевка-тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
I<t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
63 |
ПС 110 кВ Самаевка-тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
I<t0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
64 |
ПС 110 кВ Самаевка-тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Ктт=100/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
65 |
ПС 110 кВ Самаевка-тяговая, РУ 10 кВ, яч.8, Фидер №8 |
н н |
I<t0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
66 |
ПС 110 кВ Тёплый Стан тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
Кт 0,2S Ктт=50/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 | |||||
67 |
ПС 110 кВ Тёплый Стан тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
I<t0,2S Ктт=50/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 | |||||
68 |
ПС 110 кВ Тёплый Стан тяговая, РУ 10 кВ, яч.3, Фидер №3 |
н н |
I<t0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/у3/100/у3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
69 |
ПС 110 кВ Тёплый Стан тяговая, РУ 10 кВ, яч.12, Фидер №12 |
н н |
I<t0,2S Ктт=100/5 №25433-03 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17О49-14 |
УСВ-3 Рег. № 51644-12 Метроном-5ОМ Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=О,5 Ктн=10000/у3/100/у3 №3344-04 |
А |
ЗНОЛ.О6-1ОУ3 | ||||
В |
ЗНОЛ.О6-1ОУ3 | ||||||
С |
ЗНОЛ.О6-1ОУ3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
70 |
ПС 110 кВ Тёплый Стан тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
I<t0,2S Ктт=400/5 №3О7О9-11 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.О6-1ОУ3 | ||||
В |
ЗНОЛ.О6-1ОУ3 | ||||||
С |
ЗНОЛ.О6-1ОУ3 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
71 |
ПС 110 кВ Торбеево-тяговая, ОРУ 110 кВ, ввод 110 кВ Т1 |
н н |
I<t0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=О,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
72 |
ПС 110 кВ Торбеево-тяговая, ОРУ 110 кВ, ввод 110 кВ Т2 |
н н |
I<t0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
73 |
ПС 110 кВ Торбеево тяговая, ОРУ 35 кВ, ВЛ 35 кВ Торбеево-Б.Демьяновск |
н н |
Кт=0,5 Ктт=100/5 №664-51 |
А |
ТФН-35 | ||
В |
- | ||||||
С |
ТФН-35 | ||||||
К н |
Кт=0,5 Ктн=35000^3/100^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-P3C-4 | |||||
74 |
ПС 110 кВ Торбеево-тяговая, ОРУ 35 кВ, ВЛ 35 кВ Торбеево тяговая - Сургодь |
н н |
Кт=0,5 Ктт=200/5 №3690-73 |
А |
ТФН-35М | ||
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000^3/100^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
75 |
ПС 110 кВ Торбеево-тяговая, РУ 10 кВ, яч.11, Фидер №11 |
н н |
Кт=0,5 Ктт=300/5 №29390-05 |
А |
ТПЛ-10с |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Kth=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
76 |
ПС 110 кВ Торбеево-тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Кгг=100/5 №814-53 |
А |
ТПФМУ-10 | ||
В |
- | ||||||
С |
ТПФМУ-10 | ||||||
К н |
Кт=0,5 Kth=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
77 |
ПС 110 кВ Торбеево-тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Кт=0,5 Кгг=150/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Kth=10000/v3/100/v3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
00 о
ПС 110 кВ Умыс тяговая, ОРУ 110 кВ, ВЛ 110 кВ Умыс тяговая - Ночка тяговая (ВЛ 110 кВ Умыс - Ночка)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-6.png)
ПС 110 кВ Торбеево-тяговая, ВРУ 0,22 кВ адм.здания, КЛ 0,22 кВ В/Ч связь
Счетчик
Счетчик
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-7.png)
О |
W |
> |
о |
W |
> |
W Д |
W д |
W д | |||
О |
о |
о |
н |
н | |
д |
д |
д |
Д |
И | |
о |
о |
о |
1 |
й | |
_L |
_L | ||||
о |
о | ||||
о |
ОУЗ |
ОУЗ |
о |
о |
ПС 110 кВ Торбеево-тяговая, РУ 10 кВ, яч.8, Фидер №8
Продолжение таблицы 4
л> |
О |
л> |
i? |
я О |
i? |
g | ||
о |
L»J |
-U |
-U |
О | |
о | ||
о |
о | |
4^ |
ч !> | ||||
О |
о |
л> | ||
Л> | ||||
io* |
о о |
io* |
н О |
i? |
W |
о> |
д | ||
00 |
00 |
о | ||
1—1 |
2 |
о> | ||
о |
и |
■ |
-U | |
— |
о> |
'У1 О |
-U | |
-U |
10 |
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-8.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-9.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-10.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-11.png)
ПС 110 кВ Умыс-тяговая, ОРУ 110 кВ, ВЛ 110 кВ
Умыс тяговая - Журловка тяговая с отпайкой на ПС Калинино
ПС 110 кВ Умыс-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Умыс тяговая - Воеводское тяговая
ПС 110 кВ Умыс тяговая, ОРУ 110 кВ, ВЛ 110 кВ Умыс тяговая - Сура тяговая (ВЛ 110 кВ Умыс - Сура)
IO
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-12.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-13.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-14.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-15.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-16.png)
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-17.png)
Счетчик
Счетчик
Счетчик
![](../kurilka/type_si_html/2022-85509-22_files/2022-85509-22-18.png)
4^ |
о |
О | ||
о |
О |
о | ||
о | ||||
i? |
О о |
i? |
н О |
i? |
W |
д | |||
00 |
00 |
о | ||
1—1 |
2 | |||
о |
и |
J |
4^ | |
— |
о |
4^ | ||
4^ |
~-4 |
IO |
Продолжение таблицы 4
1 |
2 |
3 |
4 |
5 |
6 | ||
84 |
ПС 110 кВ Умыс-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Умыс тяговая - Сабаево |
н н |
I<t0,2S Ктт=50/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
85 |
ПС 110 кВ Умыс-тяговая, ОРУ 110 кВ, ОВ 110 кВ |
н н |
I<t0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
86 |
ПС 110 кВ Умыс-тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/у3/100/у3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
87 |
ПС 110 кВ Умыс-тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Кт=О,5 Ктт=200/5 №29390-05 |
А |
ТПЛ-1Ос |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17О49-14 |
УСВ-3 Рег. № 51644-12 Метроном-5ОМ Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-1Ос | ||||||
К н |
Кт=О,5 Ктн=10000/у3/100/у3 №3344-04 |
А |
ЗНОЛ.О6-1ОУ3 | ||||
В |
ЗНОЛ.О6-1ОУ3 | ||||||
С |
ЗНОЛ.О6-1ОУ3 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
88 |
ПС 110 кВ Хованщина-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Рузаевка -Хованщина тяговая |
н н |
Rt=0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=О,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Rt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
89 |
ПС 110 кВ Хованщина-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Хованщина тяговая - Кадошкино |
н н |
Rt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000^3/100^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Rt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
90 |
ПС 110 кВ Хованщина-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Хованщина тяговая - Кочелаево |
н н |
Kt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
91 |
ПС 110 кВ Хованщина-тяговая, ОРУ 110 кВ, ВЛ 110 кВ Хованщина тяговая - Ст. Шайгово |
н н |
Rt=0,2S Ктт=50/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/у3/100/у3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<t0,'2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
92 |
ПС 110 кВ Хованщина-тяговая, РУ 35 кВ, ВЛ 35 кВ Хованщина тяговая - Болдово |
н н |
Кт=0,5 Ктт=150/1 №51517-12 |
А |
ТОЛ-СВЭЛ-35 III | ||
В |
- | ||||||
С |
ТОЛ-СВЭЛ-35 III | ||||||
К н |
Кт=0,5 Ктн=35000/у3/100/у3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
93 |
ПС 110 кВ Хованщина-тяговая, РУ 35 кВ, ВЛ 35 кВ Хованщина тяговая - Шишкеево |
н н |
Кт=0,5 Ктт=150/5 №3690-73 |
А |
ТФН-35М |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000^3/100^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
94 |
ПС 110 кВ Хованщина-тяговая, РУ 10 кВ, яч.6, Фидер №6 |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000^3/100^3 №3344-04 |
А |
ЗНОЛ.06-10У3 | ||||
В |
ЗНОЛ.06-10У3 | ||||||
С |
ЗНОЛ.06-10У3 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
95 |
ПС 110 кВ Хованщина-тяговая, РУ 10 кВ, яч.7, Фидер №7 |
н н |
Кт=0,5 Ктт=100/5 №29390-05 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10с | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0^/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 |
1 |
2 |
3 |
4 |
5 |
6 | ||
96 |
ПС 110 кВ Хованщина-тяговая, РУ 10 кВ, яч.8, Фидер №8 |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-97 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
97 |
ПС 110 кВ Хованщина-тяговая, ВРУ 0,22 кВ адм.здания, КЛ 0,22 кВ В/Ч связь |
н н |
и и |
А |
- | ||
В |
- | ||||||
С |
- | ||||||
К н |
Кт= Ктн= № |
А В С |
- | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №20175-01 |
СЭТ-4ТМ.02.2-14 | |||||
Примечания:
|
Таблица 5 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1 |
2 |
3 |
4 |
1, 21, 22, 26, 31 - 36, |
Активная |
0,5 |
2,0 |
46, 50 - 56, 62, 63, 66, 71, 72, 80 - 85 |
Реактивная |
1,1 |
2,1 |
Активная |
0,5 |
2,0 | |
2, 3 |
Реактивная |
1,5 |
2,2 |
Активная |
0,5 |
2,0 | |
4 - 7 |
Реактивная |
1,1 |
2,1 |
8, 10 - 13, 15, 16, 23 - 25, 29, 30, 38 - 41, 43, 44, 48, 49, 57, 58, |
Активная |
1,2 |
5,7 |
60, 64, 73 - 78, 86, |
Реактивная |
2,5 |
3,5 |
87, 92 - 96 | |||
9, 19, 20, 28, 42, 59, |
Активная |
1,0 |
2,8 |
65, 68 - 70 |
Реактивная |
1,8 |
4,0 |
14, 17, 18, 27, 67, 88 - |
Активная |
0,5 |
2,0 |
91 |
Реактивная |
1,1 |
2,0 |
Активная |
1,2 |
5,7 | |
37 |
Реактивная |
1,8 |
4,0 |
Активная |
1,0 |
5,6 | |
45 |
Реактивная |
2,1 |
3,4 |
Активная |
1,0 |
5,5 | |
47 |
Реактивная |
2,0 |
4,0 |
Активная |
0,6 |
1,9 | |
61, 97 |
Реактивная |
1,1 |
3,8 |
Активная |
1,0 |
5,6 | |
79 |
Реактивная |
2,1 |
4,2 |
Пределы допускаемой погрешности |
±5 | ||
СОЕВ |
, с | ||
Примечания: | |||
| |||
соответствующие P = 0,95. | |||
3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и | |||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети: | |
- напряжение, % от Ином |
от 99 до 101 |
- ток, % от 1ном |
от 100 до 120 |
- коэффициент мощности, cos9 |
0,87 |
температура окружающей среды, °C: - для счетчиков активной энергии | |
ГОСТ Р 52323-2005, ГОСТ 30206-94 |
от +21 до +25 |
- для счетчиков реактивной энергии ГОСТ Р 52425-2005, | |
ТУ 4228-011-29056091-11 |
от +21 до +25 |
ГОСТ 26035-83 |
от +18 до +22 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Ином |
от 90 до 110 |
- ток, % от 1ном |
от 2(5) до 120 |
- коэффициент мощности, cos9 |
от 0,5 до 1,0 |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +60 |
- для УСПД RTU-327 |
от 0 до +75 |
- для УСПД ЭКОМ-3000 |
от 0 до +40 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
- для ССВ-1Г |
от +5 до +40 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ЕвроАЛЬФА (рег. № 16666-97): | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии ЕвроАЛЬФА (рег. № 16666-07): | |
- среднее время наработки на отказ, ч, не менее |
80000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.02: | |
- среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327: | |
- наработка на отказ, ч, не менее |
35000 |
- время восстановления, ч, не более |
24 |
УСПД ЭКОМ-3000: | |
- наработка на отказ, ч, не менее |
100000 |
- время восстановления, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Продолжение таблицы 6
1 |
2 |
Глубина хранения информации ИИК:
ИВКЭ:
ИВК:
|
45 45 3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- установка пароля на счетчики электрической энергии;
-
- установка пароля на УСПД;
-
- установка пароля на серверы. Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере ИВК (функция автоматизирована). Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
