Номер по Госреестру СИ: 80901-21
80901-21 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Свердловской железной дороги
( )
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Свердловской железной дороги (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Свердловской железной дороги».
Нормативные и технические документы
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД», выполняющие функции сбора, хранения результатов измерений и их передачи на уровень ИВК;
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя Центр сбора данных ОАО «РЖД» на базе программного обеспечения (ПО) «Энергия Альфа 2», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков измерительных каналов (ИК) при помощи технических средств приёма-передачи данных поступает на входы УСПД, где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса.
Данные по основному каналу связи, организованному на базе волоконно-оптической линии связи, с УСПД передаются на сервер Центра сбора данных ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера Центра сбора данных ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя устройства синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы сервера центра сбора данных ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков. Серверы точного времени Метроном-50М и устройства синхронизации времени УСВ-3 осуществляют прием и обработку сигналов глобальной навигационной спутниковой системой ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Сервер центра сбора данных ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
УСПД ОАО «РЖД» синхронизируются от сервера Центра сбора данных ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики синхронизируются от УСПД ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Комплектность АИИС КУЭ представлена в таблице 6.
Таблица 6 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Трансформаторы тока |
STSM-38 |
3 шт. |
Трансформаторы тока |
TG145 |
12 шт. |
Трансформаторы тока |
ТВЛМ-10 |
2 шт. |
Трансформаторы тока |
ТГФ110 |
36 шт. |
Трансформаторы тока |
ТГФ-110 |
3 шт. |
Трансформаторы тока |
ТГФ110-П* |
6 шт. |
Трансформаторы тока |
ТГФ-110 II* |
9 шт. |
Трансформаторы тока |
ТГФМ-110 II* |
30 шт. |
Трансформаторы тока |
ТГФМ-220И* |
12 шт. |
Трансформаторы тока |
ТЛО-10 |
18 шт. |
Трансформаторы тока |
ТОП-0,66 |
3 шт. |
1 |
2 |
3 |
Трансформаторы тока |
ТПЛ-10 |
2 шт. |
Трансформаторы тока |
ТПЛ-10с |
2 шт. |
Трансформаторы тока |
ТПЛ-10У3 |
2 шт. |
Трансформаторы тока |
ТПЛМ-10 |
2 шт. |
Трансформаторы тока |
ТПОЛ-10 |
8 шт. |
Трансформаторы тока |
ТПФМ-10 |
4 шт. |
Трансформаторы тока |
ТРГ-110 II* |
3 шт. |
Трансформаторы тока |
ТФЗМ 35А-У1 |
3 шт. |
Трансформаторы тока |
ТФЗМ-35Б-1У1 |
2 шт. |
Трансформаторы тока |
ТФН-35М |
2 шт. |
Трансформаторы тока |
ТФНД-35М |
4 шт. |
Трансформаторы напряжения |
ЗНОЛ.06 |
18 шт. |
Трансформаторы напряжения |
ЗНОМ-35-65 |
8 шт. |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
3 шт. |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
72 шт. |
Трансформаторы напряжения |
НАМИ-220 УХЛ1 |
12 шт. |
Трансформаторы напряжения |
НАМИ-35 УХЛ1 |
3 шт. |
Трансформаторы напряжения |
НАМИТ-10-1 |
1 шт. |
Трансформаторы напряжения |
НТМИ-10-66 |
4 шт. |
Счетчики электроэнергии многофункциональные |
ЕвроАЛЬФА |
41 шт. |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа А1800 |
23 шт. |
Устройства сбора и передачи данных |
RTU-327 |
3 шт. |
Устройства синхронизации времени |
УСВ-3 |
1 шт. |
Сервер точного времени |
Метроном-50М |
2 шт. |
Методика поверки |
МП-312235-126-2020 |
1 экз. |
Формуляр |
13526821.4611.153.ФО |
1 экз. |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 3 - 5.
Таблица 3 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, № Госреестра СИ |
Обозначение, тип |
ИВКЭ |
ИВКЭ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ТПС 110 кВ Агрыз, Ввод 110 кВ Т-1, Т-3 |
н н |
Rt=0,2S Ктт=400/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт=0,28/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
2 |
ТПС 110 кВ Агрыз, Ввод 110 кВ Т-2 |
н н |
Rt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 | ||
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт=0,28/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
C/i
ПС 110 кВ Балезино-тяга, ввод 110 кВ в сторону АТ-1
ТПС 110 кВ Агрыз, РУ-10
кВ, ф. 9
ТПС 110 кВ Агрыз, РУ-10
кВ, ф. 6
к»
Продолжение таблицы 3
Счетчик
TH
Счетчик
Счетчик TH ТТ
М
> о к»
I hS
Cd
О |
Cd |
> |
о |
Cd |
> |
Д > |
I |
НАМ | |||
1 |
S 1 |
S 1 |
н п |
н п |
н п |
е |
е |
е | |||
о |
о |
о | |||
УХЛ1 |
УХЛ1 |
УХЛ1 |
о |
о |
о |
I
>
О

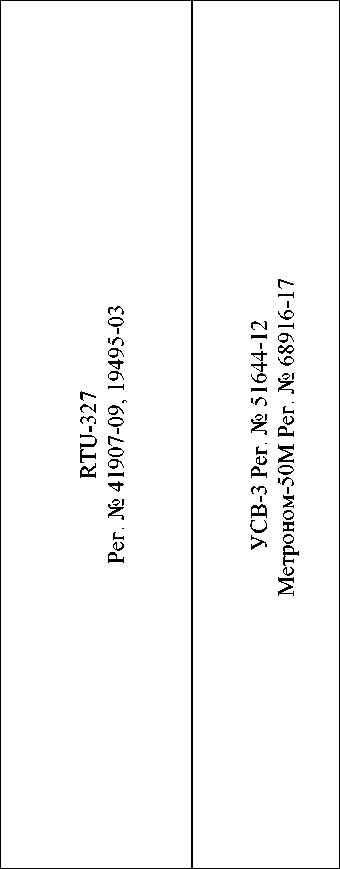

RTU-327
Рет. №41907-09, 19495-03
УСВ-3 Рет. № 51644-12
Метроном-5 ОМ Рет. №68916-17
ОС
ТПС 110 кВ Балезино, ОРУ 110 кВ, ВЛ 110 кВ Балезино - Сегедур с отпайкой на ТПС Чепца
ТПС 110 кВ Балезино, ОРУ 110 кВ, ВЛ 110 кВ Балезино
- Кестым
ПС 110 кВ Балезино-тяга, ввод 110 кВ в сторону АТ-2
to
Продолжение таблицы 3
Счетчик
Счетчик
Счетчик

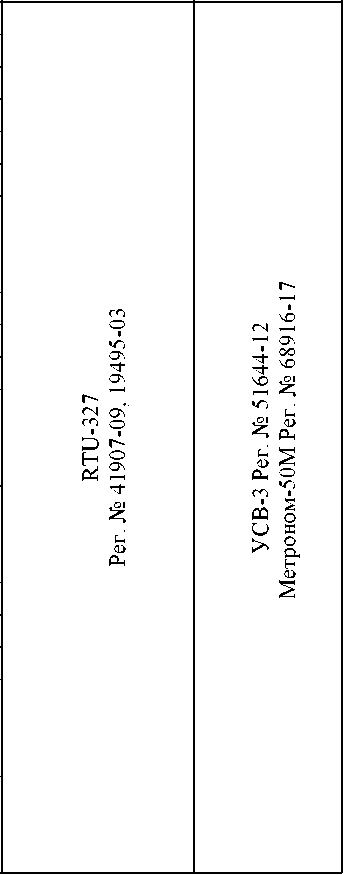

RTU-327
Рет. №41907-09, 19495-03
УСВ-3 Рет. № 51644-12
Метроном-5 ОМ Рет. №68916-17

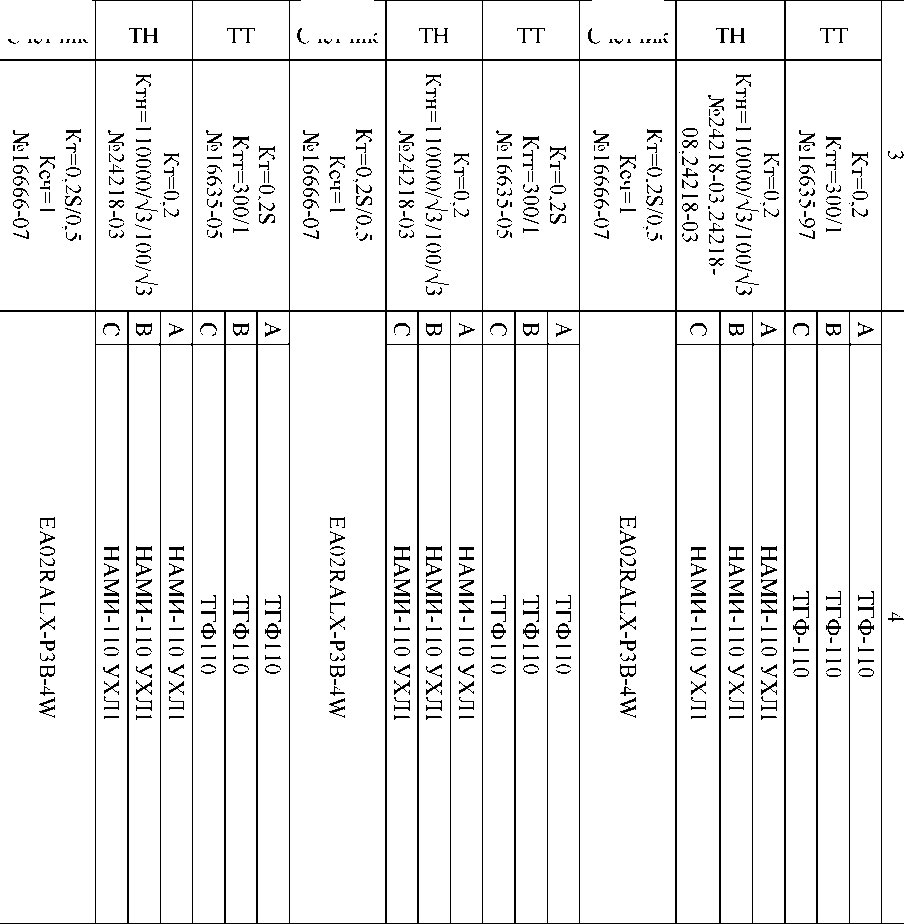

Продолжение таблицы 3
1 |
2 |
3 |
4 | ||
9 |
ТПС 110 кВ Балезино, ОРУ 110 кВ, ВЛ 110 кВ Балезино - Пибаньшур |
Н н |
Kt=0,2S Ктт=300/1 №16635-05 |
А |
ТГФ110 |
В |
ТГФ110 | ||||
С |
ТГФ110 | ||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03,24218 08,24218-03 |
А |
НАМИ-110 УХЛ1 | |||
В |
НАМИ-110 УХЛ1 | ||||
С |
НАМИ-110 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-07 |
EA02RALX-P3B-4W | |||
10 |
ТПС 110 кВ Балезино, ОРУ 35 кВ, ВЛ 35 кВ Балезино - Юнда |
н н |
Kt=0,2S Ктт=100/1 №37491-08 |
А |
STSM-38 |
В |
STSM-38 | ||||
С |
STSM-38 | ||||
Кт=0,2 Ктн=35000/100 №19813-09 |
А В С |
НАМИ-35 УХЛ1 | |||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||
11 |
ТПС 110 кВ Балезино, РУ 10 кВ, КВЛ 10 кВ ф.№1 |
н н |
Kt=0,2S Ктт=150/5 №1261-02 |
А |
ТПОЛ-10 |
В | |||||
С |
ТПОЛ-10 | ||||
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | |||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
Продолжение таблицы 3
1 |
2 |
3 |
4 | ||
12 |
ТПС 110 кВ Балезино, РУ 10 кВ, КВЛ 10 кВ ф.№4 |
Н н |
Kt=0,2S Ктт=200/5 №1261-02 |
А |
ТПОЛ-10 |
В | |||||
С |
ТПОЛ-10 | ||||
Кт=0,5 Ктн=10000/100 №20186-05 |
А |
НАМИ-10-95 УХЛ2 | |||
В | |||||
С | |||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||
13 |
ТПС 110 кВ Ижевск, ОРУ 27,5 кВ, Ввод 27,5 кВ Т-1 |
н н |
Кт=0,5 Ктт=1000/5 №3689-73 |
А |
ТФЗМ-35Б-1У1 |
В | |||||
С |
ТФЗМ-35Б-1У1 | ||||
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | |||
В |
ЗНОМ-35-65 | ||||
С | |||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||
14 |
ТПС 110 кВ Ижевск, ШСН 0,4 кВ, Ввод 0,4 кВ ТСН |
н н |
Кт=0,5 Ктт=200/5 №15174-06 |
А |
ТОП-0,66 |
В |
ТОП-0,66 | ||||
С |
ТОП-0,66 | ||||
Счетчик |
Кт=0,28/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
ТПС 110 кВ Закамская (Камбарка), ОРУ 110 кВ, ВЛ 110 кВ Закамская - Камбарка 1 цепь
ТПС 110 кВ Закамская (Камбарка), ОРУ -110 кВ, ВЛ 110 кВ Закамская -Кармановская ГРЭС II цепь с отпайками (ВЛ 110 кВ Закамская-Карманово 2)
ТПС 110 кВ Закамская (Камбарка), ОРУ-110 кВ, ВЛ 110 кВ Закамская -Кармановская ГРЭС I цепь с отпайками (ВЛ 110 кВ Закамская-Карманово 1)
Продолжение таблицы 3
Счетчик
TH
ТТ Счетчик TH ТТ
Счетчик TH ТТ
i?
о о
о
I
о о
i?
о о
OJ
U1
I
о
C/i
И
> о ю
I
О |
Cd |
> |
О |
Cd |
> |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
ТГФ110 |
ТГФ110 |
ТГФ110 |
> о ю
I
о |
Cd |
> |
О |
Cd |
> |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
ТГФ110 |
ТГФ110 |
ТГФ110 |
> о ю
I
о |
Cd |
> |
О |
Cd |
> |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
ТГФ110 |
ТГФ110 |
ТГФ110 |
к» о
к»
Счетчик
Счетчик
Счетчик
ТПС 110 кВ Закамская
(Камбарка), РУ 10 кВ, КЛ 10
ТПС 110 кВ Закамская (Камбарка), ОРУ 110 кВ, ВЛ 110 кВ Закамская - Камбарка 2 цепь
ТПС 110 кВ Закамская (Камбарка), ОРУ-110 кВ, ОМВ - 110 кВ
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ТПС 110 кВ Закамская (Камбарка), РУ 10 кВ, КЛ 10 кВ ф.4 |
Н н |
Kt=0,2S Ktt=150/5 №25433-11 |
А |
ТЛО-10 |
RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В | |||||||
С |
ТЛО-10 | ||||||
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | |||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
22 |
ТПС 110 кВ Закамская (Камбарка), РУ 10 кВ, КЛ 10 кВ ф.5 |
н н |
Kt=0,2S Ктт=150/5 №25433-11 |
А |
ТЛО-10 | ||
В | |||||||
С |
ТЛО-10 | ||||||
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | |||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
23 |
ТПС 220 кВ Кожиль, ввод Т1 220 кВ |
н н |
Kt=0,2S Ктт=200/1 №36671-12 |
А |
ТГФМ-22011* | ||
В |
ТГФМ-22011* | ||||||
С |
ТГФМ-22011* | ||||||
Кт=0,2 Ктн=22ОООО/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | |||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4G-DW-4 |
к» О'
к»
U1
к»
ТПС 220 кВ Кожиль, РУ 10 кВ, КВ Л 10 кВ ф.4
ТПС 220 кВ Кожиль, ОРУ 35 кВ, ВЛ 35 кВ Кожиль - Яр
ТПС 220 кВ Кожиль, ввод Т2
220 кВ
к»
Счетчик
Счетчик
Счетчик
о ® О 'Ji
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ТПС 110 кВ Кузьма, ОРУ 110 кВ, ВЛ 110 кВ Кузьма -Верещагино |
Н н |
Kt=0,2S Ктт=600/5 №30489-05 |
А |
TG145 |
RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
TG145 | ||||||
С |
TG145 | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
28 |
ТПС 110 кВ Кузьма, ОРУ 110 кВ, ВЛ 110 кВ Кузьма - Зюкай |
н н |
Kt=0,2S Ктт=600/5 №30489-05 |
А |
TG145 | ||
В |
TG145 | ||||||
С |
TG145 | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
29 |
ТПС 110 кВ Пибаньшур, Ввод 110 кВ Т-1 |
н н |
Kt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ТПС 110 кВ Пибаньшур, Ввод 110 кВ Т-2 |
н н |
Kt=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
31 |
ТПС 110 кВ Пычас, Ввод 110 кВ Т-1 |
н н |
Kt=0,2S Ктт=200/1 №34096-07 |
А |
ТГФ110-П* | ||
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-07 |
EA02RALX-P3B-4W | |||||
32 |
ТПС 110 кВ Пычас, Ввод 110 кВ Т-2 |
н н |
Kt=0,2S Ктт=200/1 №34096-07 |
А |
ТГФ110-П* | ||
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4W |
1 |
2 |
3 |
4 |
5 |
6 | ||
33 |
ТПС 110 кВ Сарапул, ОРУ 110 кВ, ВЛ 110 кВ Кама -Сарапул-тяга 1 цепь |
Н н |
Кт=0,2 Ктт=200/1 №16635-97 |
А |
ТГФ-110 |
RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
ТГФ-110 | ||||||
С |
ТГФ-110 | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
34 |
ТПС 110 кВ Сарапул, ОРУ 110 кВ, ВЛ 110 кВ Кама -Сарапул-тяга 2 цепь |
н н |
Kr=0,2S Ктт=200/1 №36672-08,1663797,16637-97 |
А |
ТГФМ-110 II* | ||
В |
ТГФ-110 | ||||||
С |
ТГФ-110 | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
35 |
ТПС 220 кВ Саркуз, ввод АТ-1 220 кВ |
н н |
Kr=0,2S Ктт=300/1 №36671-12 |
А |
ТГФМ-22011* | ||
В |
ТГФМ-22011* | ||||||
С |
ТГФМ-22011* | ||||||
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | |||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ТПС 220 кВ Саркуз, ввод АТ-2 220 кВ |
Н н |
Kt=0,2S Ктт=300/1 №36671-12 |
А |
ТГФМ-22011* |
RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-22011* | ||||||
С |
ТГФМ-22011* | ||||||
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | |||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
37 |
ТПС 220 кВ Саркуз, ОРУ 110 кВ, ВЛ 110 кВ Саркуз - Кизнер 1 цепь |
н н |
Kt=0,2S Ктт=200/1 №34096-07 |
А |
ТГФ110-П* | ||
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
38 |
ТПС 220 кВ Саркуз, ОРУ 110 кВ, ВЛ 110 кВ Саркуз - Кизнер 2 цепь |
н н |
Kt=0,2S Ктт=200/1 №34096-07 |
А |
ТГФ110-П* | ||
В |
ТГФ110-11* | ||||||
С |
ТГФ110-П* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RAL-P4GB-DW-4 |
1 |
2 |
3 |
4 | ||
39 |
ТПС 220 кВ Саркуз, ОРУ 110 кВ, ОВ 110 кВ |
Н н |
Kt=0,2S Ктт=300/1 №34096-07 |
А |
ТГФ110-11* |
В |
ТГФ110-11* | ||||
С |
ТГФ110-11* | ||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||
В |
НАМИ-110 УХЛ1 | ||||
С |
НАМИ-110 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||
40 |
ТПС 220 кВ Саркуз, РУ 10 кВ, КЛ 10 кВ ф.1 |
н н |
Kt=0,2S Ктт=150/5 №25433-11 |
А |
ТЛО-10 |
В | |||||
С |
ТЛО-10 | ||||
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66 | |||
В | |||||
С | |||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||
41 |
ТПС 220 кВ Саркуз, РУ 10 кВ, КЛ 10 кВ ф.2 |
н н |
Kt=0,2S Ктт=150/5 №25433-03 |
А |
ТЛО-10 |
В | |||||
С |
ТЛО-10 | ||||
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66 | |||
В | |||||
С | |||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
4^ |
4^ |
4^ М |
- | ||||||||||||||||||
ТПС 110 кВ Чепца, ОРУ 110 кВ, отпайка ВЛ 110 кВ Балезино - Сегедур с отпайкой на ГНС Чепца |
ТПС 220 кВ Саркуз, РУ 10 кВ, КЛ 10 кВ ф.4 |
ТПС 220 кВ Саркуз, РУ 10 кВ, КЛ 10 кВ ф.З |
ю | ||||||||||||||||||
Счетчик |
TH |
ТТ |
Счетчик |
TH |
ТТ |
Счетчик |
TH |
ТТ | |||||||||||||
Kt=0,2S/0,5 Ксч=1 №31857-06 |
н II i? о О II 6 W м ОС Н- О О & |
Kt=0,2S Ктт=75/1 №36672-08 |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
Кт=0,5 Ктн= 10000/100 №831-69 |
Кт=0,5 Ктт=150/5 №1856-63 |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
Кт=0,5 Ктн= 10000/100 №831-69 |
Kt=0,2S Ктт=150/5 №25433-06 | |||||||||||||
A1802RALQ-P4GB-DW-4 |
о |
Cd |
> |
О |
Cd |
> |
EA05RL-B-3 |
О |
Cd |
> |
О |
Cd |
> |
EA05RL-B-3 |
О |
Cd |
> |
О |
Cd |
> | |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
ТГФМ-110П* |
ТГФМ-110П* |
ТГФМ-110П* |
НТМИ-10-66 |
ТВЛМ-10 |
ТВЛМ-10 |
НТМИ-10-66 |
тло-ю |
ТЛО-Ю | ||||||||||
RTU-327 Per. №41907-09, 19495-03 |
C/i | ||||||||||||||||||||
УСВ-3 Per. № 51644-12 Метроном-5 ОМ Per. №68916-17 |
Продолжение таблицы 3
4^ О |
4^ |
4^ C/i |
- | ||||||||||||||
ТПС 110 кВ Чепца, ОРУ 35 кВ, ВЛ 35 кВ Чепца-тяга -Полом |
ТПС 110 кВ Чепца, ОРУ 35 кВ, ВЛ 35 кВ Чепца-тяга -Пибаныпур |
ТПС 110 кВ Чепца, ОРУ 110 кВ, отпайка ВЛ 110 кВ Сегедур - Пибаныпур с отпайкой на ГНС Чепца |
ю | ||||||||||||||
Счетчик |
TH |
ТТ |
Счетчик |
TH |
ТТ |
Счетчик |
TH |
ТТ | |||||||||
Kt=0,5S/1,0 Ксч=1 №16666-97 |
Кт=0,5 Ктн=35000/100 №19813-09 |
Кт=0,5 Ктт=75/5 №26417-06 |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
Кт=0,5 Ктн=35000/100 №19813-09 |
Кт=0,5 Ктт=150/5 №3689-73 |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
н II i? о О II 6 W м ОС Н- О О & |
Kt=0,2S Ктт=75/1 №36672-08 | |||||||||
EA05RL-B-3 |
О й > |
О |
И |
> |
EA05RL-B-3 |
О И > |
О |
И |
> |
A1802RALQ-P4GB-DW-4 |
о |
И |
> |
О |
и |
> | |
НАМИ-35 УХЛ1 |
ТФЗМ35А-У1 |
ТФЗМ35А-У1 |
ТФЗМ35А-У1 |
НАМИ-35 УХЛ1 |
ТФНД-35М |
ТФНД-35М |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
НАМИ-110УХЛ1 |
ТГФМ-110П* |
ТГФМ-110П* |
ТГФМ-110П* | |||||
RTU-327 Per. №41907-09, 19495-03 |
C/i | ||||||||||||||||
УСВ-3 Per. № 51644-12 Метроном-50М Per. № 68916-17 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ТПС 110 кВ Чепца, РУ 10 кВ, КВЛ 10 кВ ф.1 |
Н н |
Кт=0,5 Ктт=75/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В | |||||||
С |
ТПФМ-10 | ||||||
Кт=0,5 Ктн=10000/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | |||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
49 |
ТПС 110 кВ Чепца, РУ 10 кВ, КВЛ 10 кВ ф.5 |
н н |
Кт=0,5 Ктт=75/5 №814-53 |
А |
ТПФМ-10 | ||
В | |||||||
С |
ТПФМ-10 | ||||||
Кт=0,5 Ктн=10000/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | |||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
50 |
ТПС 110 кВ Чепца, РУ 10 кВ, КВЛ 10 кВ ф.6 |
н н |
Kr=0,5S Ктт=75/5 №1261-08 |
А |
ТПОЛ-10 | ||
В | |||||||
С |
ТПОЛ-10 | ||||||
Кт=0,5 Ктн=10000/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | |||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Кт=0,5Б/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
ТПС 110 кВ Кез, ОРУ 35 кВ, ВЛ 35 кВ Кез - Заря
к»
Счетчик
Счетчик
Счетчик
Продолжение таблицы 3
RTU-327
Рет. №41907-09, 19495-03
УСВ-3 Рет. № 51644-12
Метроном-5 ОМ Рет. №68916-17
оэ и
IJ
1 |
2 |
3 |
4 | ||
54 |
ТПС 110 кВ Кез, РУ 10 кВ, КВЛ 10 кВ ф.1 |
Н н |
Kt=0,5S Ktt=300/5 №29390-10 |
А |
ТПЛ-10С |
В | |||||
С |
ТПЛ-10С | ||||
Кт=0,5 Ктн=10000/\3/100/\3 №3344-08 |
А |
ЗНОЛ.06 | |||
В |
ЗНОЛ.06 | ||||
С |
ЗНОЛ.06 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-3 | |||
55 |
ТПС 110 кВ Кез, РУ 10 кВ, КВЛ 10 кВ ф.6 |
н н |
Кт=0,5 Ктт=200/5 №1276-59 |
А |
ТПЛ-10 |
В | |||||
С |
ТПЛ-10 | ||||
Кт=0,5 Ктн 10000/\3/100/\3 №3344-08 |
А |
ЗНОЛ.06 | |||
В |
ЗНОЛ.06 | ||||
С |
ЗНОЛ.06 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||
56 |
ТПС 110 кВ Кез, РУ 10 кВ, КВЛ 10 кВ ф.5 |
н н |
Кт=0,5 Ктт=200/5 №2363-68 |
А |
ТПЛМ-10 |
В | |||||
С |
ТПЛМ-10 | ||||
Кт=0,5 Ктн=10000/\3/100/\3 №3344-08 |
А |
ЗНОЛ.06 | |||
В |
ЗНОЛ.06 | ||||
С |
ЗНОЛ.06 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 |
ТПС 110 кВ Кузьма, РУ 10 кВ, КВЛ 10 кВ ф.З
к»
Счетчик
Счетчик
Счетчик
Продолжение таблицы 3
RTU-327
Рет. №41907-09, 19495-03
УСВ-3 Рет. № 51644-12
Метроном-5 ОМ Рет. №68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
60 |
ТПС 110 кВ Кузьма, РУ 10 кВ, КВЛ 10 кВ ф.4 |
Н н |
Kt=0,5S Ktt=75/5 №1261-08 |
А |
ТПОЛ-10 |

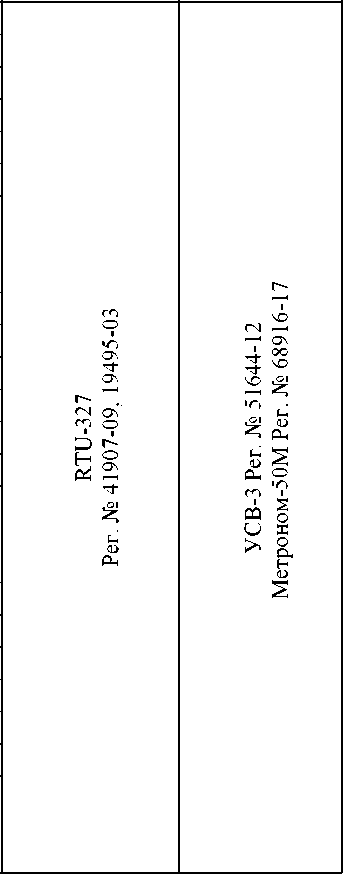

RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В | |||||||
С |
ТПОЛ-10 | ||||||
Кт=0,5 Ктн=1ОООО/^3/100/^3 №3344-08 |
А |
ЗНОЛ.06 | |||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
61 |
ПС 110 кВ Бисер, ОРУ 110 кВ, Ф-110 Сараны |
н н |
Kt=0,2S Ктт=75/1 №26813-06 |
А |
ТРГ-110 II* | ||
В |
ТРГ-110 II* | ||||||
С |
ТРГ-110 II* | ||||||
Кт=0,2 Ктн=11ОООО/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4W | |||||
62 |
ПС Кишерть-тяговая 110/10 кВ ОРУ 110кВ ВЛ-110кВ Ирень-Глухарь |
н н |
Kt=0,2S Ktt=200/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
Кт=0,2 Kth=11OOOO/V3/100/V3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=O,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
63 |
ПС Кишерть-тяговая 110/10 кВ ОРУ 110кВ ВЛ-110кВ Ирень-Тюриково |
Н н |
Rt=0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* |

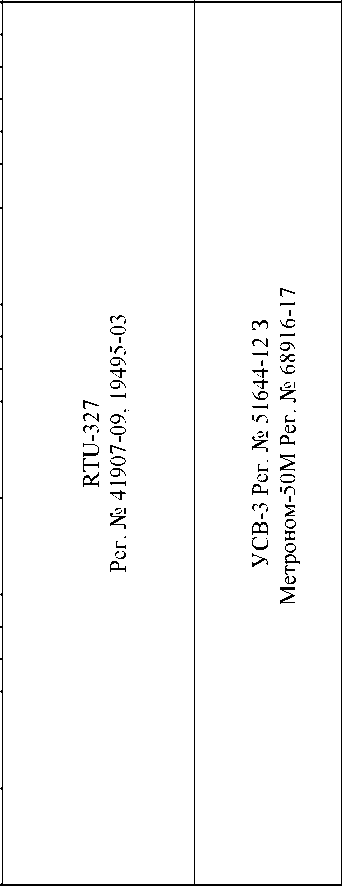

RTU-327 Рег. № 41907-09, 19495-03 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт=0,28/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
64 |
ПС Кишерть-тяговая 110/10 кВ ОРУ 110кВ Ввод 110 кВ ВЛ-110кВ Кишерть-Суксун |
н н |
Кт=0^ Ктт=400/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | |||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Кт=0,28/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
Примечания:
|
Таблица 4 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1 |
2 |
3 |
4 |
Активная |
0,5 |
2,0 | |
1, 2, 32, 61 | |||
Реактивная |
1,1 |
2,1 | |
5-10, 15-19, 23-24, |
Активная |
0,8 |
2,2 |
27-31, 33-39, 44-45, | |||
51-52, 57-58, 62-64 |
Реактивная |
1,5 |
2,1 |
3-4, 11-12, 20-22, |
Активная |
1,0 |
2,8 |
40-42 | |||
Реактивная |
1,8 |
4,0 | |
13, 25-26, 43, 46-50, |
Активная |
1,0 |
2,9 |
53-56, 59-60 | |||
Реактивная |
1,8 |
2,8 | |
Активная |
0,8 |
2,9 | |
14 | |||
Реактивная |
2,2 |
4,4 | |
Пределы допускаемой погрешности СОЕВ, с |
±5 | ||
Примечания: | |||
1 Характеристики погрешности ИК даны для измерений электроэнергии | |||
(получасовая). | |||
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие P = 0,95. | |||
3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и | |||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 5 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети:
|
от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +18 до +23 |
1 |
2 |
Условия эксплуатации: | |
параметры сети: | |
- напряжение, % от Uhom |
от 90 до 110 |
- ТОК, % ОТ Ihom |
от 2(5) до 120 |
- коэффициент мощности, cos9 |
от 0,5 инд до 0,8 емк |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +65 |
- для УСПД RTU-327 |
от +1 до +50 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
Надежность применяемых в АИИС КУЭ компонентов: | |
счетчики электроэнергии ЕвроАЛЬФА: | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327: | |
- наработка на отказ, ч, не менее |
35000 |
- время восстановления, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации | |
ИИК: | |
- счетчики электроэнергии: | |
- тридцатиминутный профиль нагрузки в двух направлениях, | |
сут, не менее |
45 |
ИВКЭ: | |
- УСПД: | |
- суточные данные о тридцатиминутных приращениях | |
электроэнергии по каждому каналу и электроэнергии, | |
потребленной за месяц, сут, не менее |
45 |
ИВК: | |
- результаты измерений, состояние объектов и средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком;
Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- установка пароля на счетчики электрической энергии;
- установка пароля на УСПД;
- установка пароля на серверы.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- УСПД (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована). Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
