Номер по Госреестру СИ: 85863-22
85863-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения потребителя ПАО "КАМАЗ"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения потребителя ПАО «КАМАЗ» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1-4.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО КТС «Энергия+»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Комплекс технических средств (КТС) «Энергия+» |
Номер версии (идентификационный номер) ПО |
не ниже 6.5 |
Цифровой идентификатор ПО (MD 5, Расчетное ядро Энергия+) |
4d0260de227fb05135ee97ff6cc94c39 |
Цифровой идентификатор ПО (MD 5, Запись в БД Энергия+) |
f943380cfd432145a676d5778871323d |
Цифровой идентификатор ПО (MD 5, Сервер устройств Энергия+) |
ce0ba170724ca9a1d9f692a320115719 |
Таблица 4 - Идентификационные данные ПО «Пирамида 2.0»
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
BinaryPackControlS.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
EB19 84E0 072A CFE1 C797 269B 9DB1 5476 |
Идентификационное наименование ПО |
CheckDataIntegrity.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
E021 CF9C 974D D7EA 9121 9B4D 4754 D5C7 |
Продолжение таблицы 4
1 |
2 |
Идентификационное наименование ПО |
ComIECFunctionS.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
BE77 C565 5C4F 19F8 9A1B 4126 3A16 CE27 |
Идентификационное наименование ПО |
C omModbu SF uncti onS.dll |
Номер версии (идентификационный номер)ПО |
- |
Цифровой идентификатор ПО |
AB65 EF4B 617E 4F78 6CD8 7B4A 560F C917 |
Идентификационное наименование ПО |
ComStdFunctionS.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
EC9A 8647 1F37 13E6 0C1D AD05 6CD6 E373 |
Идентификационное наименование ПО |
DateTimeProceSSing.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
D1C2 6A2F 55C7 FECF F5CA F8B1 C056 FA4D |
Идентификационное наименование ПО |
SafeValueSDataUpdate.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
B674 0D34 19A3 BC1A 4276 3860 BB6F C8AB |
Идентификационное наименование ПО |
SimpleVerifyDataStatuSeS.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
61C1 445B B04C 7F9B B424 4D4A 085C 6A39 |
Идентификационное наименование ПО |
SummaryCheckCRC .dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
EFCC 55E9 1291 DA6F 8059 7932 3644 30D5 |
Идентификационное наименование ПО |
ValueSDataProceSSing.dll |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
013E 6FE1 081A 4CF0 C2DE 95F1 BB6E E645 |
Алгоритм расчета цифрового идентификатора ПО - MD5 |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО КТС «Энергия+», ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения потребителя ПАО «КАМАЗ», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательОбщество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»
(ООО «РУСЭНЕРГОСБЫТ»)
ИНН 7706284124
Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3 Телефон: +7 (495) 926-99-00
Факс: +7 (495) 287-81-92
Испытательный центр
Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ (измерительные каналы (ИК) №№ 1-15) состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) АО «Сетевая компания»;
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ООО «РУСЭНЕРГОСБЫТ», сервер АО «Сетевая компания», сервер ООО «ЭНЕГОСБЫТХОЛДИНГ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
АИИС КУЭ (ИК №№ 16-65) состоит из двух уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ООО «РУСЭНЕРГОСБЫТ», сервер ООО «КАМАЗ-ЭНЕРГО», сервер ООО «ЭНЕГОСБЫТХОЛДИНГ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».
Сервер АО «Сетевая компания» создан на базе ПО «Пирамида 2.0».
Сервер ООО «КАМАЗ-ЭНЕРГО» создан на базе ПО комплекса технических средств (КТС) «Энергия+».
Сервер ООО «ЭНЕГОСБЫТХОЛДИНГ» создан на базе ПО «АльфаЦЕНТР».
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков ИК №№ 1-15 при помощи технических средств приёма-передачи данных поступает на входы УСПД, имеющего функцию обработки, формирования и хранения информации. Далее данные с УСПД передаются на сервер АО «Сетевая компания», где осуществляется обработка полученной измерительной информации, формирование, хранение, оформление справочных и отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Цифровой сигнал с выходов счетчиков ИК №№ 16-65 посредством технических средств приема-передачи данных поступает на сервер ООО «КАМАЗ-ЭНЕРГО». Цикличность сбора информации - не реже одного раза в сутки.
Сервер ООО «КАМАЗ-ЭНЕРГО» осуществляет обработку полученной измерительной информации, формирование, хранение, оформление справочных и отчетных документов.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Не реже одного раза в сутки сервер АО «Сетевая компания» и сервер ООО «КАМАЗ-ЭНЕРГО» автоматически формируют файл отчета с результатами измерений в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ), в том числе за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
На сервер ООО «ЭНЕГОСБЫТХОЛДИНГ» данные с сервера ООО «РУСЭНЕРГОСБЫТ» направляются по каналу связи сети Internet в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ. Периодичность передачи данных не реже одного раза в сутки.
Сервер ООО «ЭНЕГОСБЫТХОЛДИНГ» имеет функцию формирования и передачи данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ), в том числе за электронно-цифровой подписью ООО «ЭНЕГОСБЫТХОЛДИНГ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-2, сервер точного времени СТВ-01, устройство синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г, часы сервера ООО «РУСЭНЕРГОСБЫТ»,
ООО «ЭНЕГОСБЫТХОЛДИНГ», АО «Сетевая компания», ООО «КАМАЗ-ЭНЕРГО», часы УСПД и счётчиков. Серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-2, сервер точного времени СТВ-01, устройство синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Сервер ООО «ЭНЕГОСБЫТХОЛДИНГ» оснащён УССВ на базе сервера точного времени СТВ-01. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени не должна превышать ±1 с (параметр программируемый).
Сервер АО «Сетевая компания» оснащён УССВ на базе устройства синхронизации времени УСВ-2. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Сервер ООО «КАМАЗ-ЭНЕРГО» оснащён УССВ на базе устройства синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
УСПД синхронизируются от сервера АО «Сетевая компания». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 1-15 синхронизируются от УСПД. Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи «счетчик - УСПД». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 16-65 синхронизируется от сервера ООО «КАМАЗ-ЭНЕРГО». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи «счетчик - сервер». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 8.
Таблица 8 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Трансформаторы тока |
Т-0,66 |
6 шт. |
Трансформаторы тока |
Т-0,66 У3 |
3 шт. |
Трансформаторы тока |
ТВ-110* |
6 шт. |
Трансформаторы тока |
ТВ-110/50 |
6 шт. |
Трансформаторы тока |
ТВГ-110 |
9 шт. |
Трансформаторы тока |
ТВУ-110-50 |
6 шт. |
Трансформаторы тока |
ТВУ-110-II |
24 шт. |
Трансформаторы тока |
ТЛО-10 |
8 шт. |
Трансформаторы тока |
ТЛШ-10У3 |
4 шт. |
Трансформаторы тока |
ТОЛ-10 |
2 шт. |
Трансформаторы тока |
ТОЛ-10-I |
6 шт. |
Трансформаторы тока |
ТОЛ-НТЗ-10 |
8 шт. |
Трансформаторы тока |
ТПЛ-10К |
20 шт. |
Трансформаторы тока |
ТПЛК 10 |
8 шт. |
Трансформаторы тока |
ТПЛК-10 |
24 шт. |
1 |
2 |
3 |
Трансформаторы тока |
ТТЕ-30 |
3 шт. |
Трансформаторы тока |
ТТИ-60 |
6 шт. |
Трансформаторы тока |
ТФЗМ-35Б-1У1 |
4 шт. |
Трансформаторы тока |
ТШЛ-0,66 |
3 шт. |
Трансформаторы тока |
ТШН-0,66 |
3 шт. |
Трансформаторы напряжения |
ЗНГА-110 |
6 шт. |
Трансформаторы напряжения |
ЗНОГ-110 |
9 шт. |
Трансформаторы напряжения |
ЗНОЛ.06 |
24 шт. |
Трансформаторы напряжения |
ЗНОЛТ-10 |
42 шт. |
Трансформаторы напряжения |
ЗНОМ-35-65 |
6 шт. |
Трансформаторы напряжения |
НАЛИ-СЭЩ-6 |
2 шт. |
Трансформаторы напряжения |
НКФ-110-57 У1 |
9 шт. |
Трансформаторы напряжения |
НКФ110-58 У1(Т1) |
3 шт. |
Трансформаторы напряжения |
НТМИ-6-66 |
1 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
10 шт. |
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05 |
9 шт. |
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05М |
3 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.02М |
2 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
23 шт. |
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК |
18 шт. |
Контроллеры сетевые индустриальные |
СИКОН С70 |
3 шт. |
Устройства синхронизации времени |
УСВ-2 |
1 шт. |
Устройства синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS |
УСВ-Г |
1 шт. |
Серверы точного времени |
Метроном-50М |
2 шт. |
Серверы точного времени |
СТВ-01 |
1 шт. |
Формуляр |
13526821.4611.228.ЭД.ФО |
1 экз. |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 5 - 7.
Таблица 5 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) |
Обозначение, тип |
УСПД |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.5, ВЛ 110 кВ Заводская-СОВ |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-II |
СИКОН С70 Рег. № 28822-05 |
УСВ-2 Рег. № 41681-10 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
ТВУ-110-II | ||||||
С |
ТВУ-110-II | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Кт=0^/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 | |||||
2 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.6, ВЛ 110 кВ Заводская-ГПП 12,13 |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-II | ||
В |
ТВУ-110-II | ||||||
С |
ТВУ-110-II | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Кт=0^/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.7, ВЛ 110 кВ Заводская-ГПП 14 |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-50 |
СИКОН С70 Рег. № 28822-05 |
УСВ-2 Рег. № 41681-10 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
ТВУ-110-50 | ||||||
С |
ТВУ-110-50 | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №1188-76 |
А |
НКФ110-58 У1(Т1) | ||||
В |
НКФ110-58 У1(Т1) | ||||||
С |
НКФ110-58 У1(Т1) | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 | |||||
4 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.8, ВЛ 110 кВ Заводская-ГПП 11,16 |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-II | ||
В |
ТВУ-110-II | ||||||
С |
ТВУ-110-II | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 | |||||
5 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.9, ВЛ 110 кВ Заводская-ГПП 15 |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-II | ||
В |
ТВУ-110-II | ||||||
С |
ТВУ-110-II | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №1188-76 |
А |
НКФ110-58 У1(Т1) | ||||
В |
НКФ110-58 У1(Т1) | ||||||
С |
НКФ110-58 У1(Т1) | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 | ||
6 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.21, ВЛ 110 кВ Заводская-ГПП 1,2 |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-II |
СИКОН С70 Рег. № 28822-05 |
УСВ-2 Рег. № 41681-10 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
ТВУ-110-II | ||||||
С |
ТВУ-110-II | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 | |||||
7 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.22, ВЛ 110 кВ Заводская-ГПП 3,4 |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-II | ||
В |
ТВУ-110-II | ||||||
С |
ТВУ-110-II | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 | |||||
8 |
ПС 220 кВ Заводская, ОРУ 110 кВ, яч.23, ВЛ 110 кВ Заводская-ГПП 5 |
н н |
Кт=0,5 Ктт=1000/1 №3182-72 |
А |
ТВУ-110-II | ||
В |
ТВУ-110-II | ||||||
С |
ТВУ-110-II | ||||||
К н |
Кт=0,5 Ктн=110000/^3/100/^3 №14205-94 |
А |
НКФ-110-57 У1 | ||||
В |
НКФ-110-57 У1 | ||||||
С |
НКФ-110-57 У1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.16 |
Продолжение таблицы 5
1
10
Кт=0,5
Ктт=1000/1 №3190-72
Кт=0,5
Ктн=110000/^3/100/^3
№14205-94
Kt=0,2S/0,5
Ксч=1 №36697-08
Кт=0,5
Ктт=1000/1 №3190-72
Кт=0,5
Ктн=110000/^3/100/^3
№14205-94
Kt=0,2S/0,5
Ксч=1 №36697-08
Кт=0,5
Ктт=2000/1 №3182-72
Кт=0,5
Ктн=110000/^3/100/^3
№14205-94
Kt=0,2S/0,5
Ксч=1 №36697-12
А
В
С
А
В
С
А
В
С
А
В
С
А
В
С
А
В
С
4_________
ТВ-110/50
ТВ-110/50
ТВ-110/50
НКФ-110-57 У1
НКФ-110-57 У1
НКФ-110-57 У1
СЭТ-4ТМ.03М.16
ТВ-110/50
ТВ-110/50
ТВ-110/50
НКФ-110-57 У1
НКФ-110-57 У1
НКФ-110-57 У1
СЭТ-4ТМ.03М.16
ТВУ-110-50
ТВУ-110-50
ТВУ-110-50
НКФ-110-57 У1
НКФ-110-57 У1
НКФ-110-57 У1
СЭТ-4ТМ.03М.16
СИКОН С70
Рег. № 28822-05
СИКОН С70
Рег. № 28822-05
УСВ-2
Рег. № 41681-10
Метроном-50М
Рег. № 68916-17
СТВ-01
Рег. № 49933-12

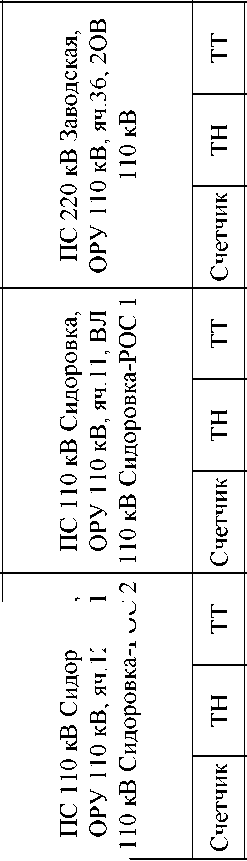

Продолжение таблицы 5
1
12
13
14
Кт=0,5
Ктт=2000/1
№3182-72
Кт=0,5
Kth=110000/V3/100/V3
№14205-94
Kt=0,2S/0,5
Ксч=1 №36697-08
I\'t0,2S
Ктт=1000/5
№22440-07
Кт=0,2
Kth=110000/V3/100/V3
№23894-07
Kt=0,5S/1,0
Ксч=1 №36697-08
Kt=0,2S
Ктт=1000/5 №22440-07
Кт=0,2
Kth=110000/V3/100/V3
№23894-07
Kt=0,5S/1,0
Ксч=1
№36697-08
А
В
С
А
В
С
А
В
С
А
В
С
А
В
С
А
В
С
4_________
ТВУ-110-II
ТВУ-110-II
ТВУ-110-II
НКФ-110-57 У1
НКФ-110-57 У1
НКФ-110-57 У1
СЭТ-4ТМ.03М.16
ТВГ-110
ТВГ-110
ТВГ-110
ЗНОГ-110
ЗНОГ-11О
ЗНОГ-110
СЭТ-4ТМ.03М.01
ТВГ-110
ТВГ-110
ТВГ-110
ЗНОГ-110
ЗНОГ-110
ЗНОГ-110
СЭТ-4ТМ.03М.01
СИКОН С70 Рег. № 28822-05
СИКОН С70 Рег. № 28822-05
УСВ-2
Рег. № 41681-10
Метроном-50М
Рег. № 68916-17
СТВ-01
Рег. № 49933-12
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Сидоровка, ОРУ 110 кВ, ОВ 110 кВ |
н н |
Kt=0,2S Ktt=1000/5 №22440-07 |
А |
ТВГ-110 |
СИКОН С70 Рег. № 28822-05 |
УСВ-2 Рег. № 41681-10 Метроном-50М, Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
ТВГ-110 | ||||||
С |
ТВГ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №23894-07 |
А |
ЗНОГ-110 | ||||
В |
ЗНОГ-110 | ||||||
С |
ЗНОГ-110 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М.01 | |||||
16 |
ПС 110 кВ Энергорайон, ЗРУ 6 кВ, Ввод 6 кВ Т-1 |
н н |
Kt=0,5S Ktt=1500/5 №25433-11 |
А |
ТЛО-10 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №38394-08 |
А В С |
НАЛИ-СЭЩ-6 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
17 |
ПС 110 кВ Энергорайон, ОРУ 35 кВ, Ввод 35 кВ Т- 1 |
н н |
Кт=0,5 Ктт=400/5 №3689-73 |
А |
ТФЗМ-35Б-1У1 | ||
В |
- | ||||||
С |
ТФЗМ-35Б-1У1 | ||||||
К н |
Кт=0,5 Kth=35000/V3/100/V3 №912-07 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 110 кВ Энергорайон, РУ 0,4 кВ, Ввод 0,4 кВ ТСН-1, ТСН-2 |
н н |
Кт=0,5 Ктт=200/5 №52667-13 |
А |
Т-0,66 У3 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
Т-0,66 У3 | ||||||
С |
Т-0,66 У3 | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.08 | |||||
19 |
ПС 110 кВ Энергорайон, ЗРУ 6 кВ, Ввод 6 кВ Т-2 |
н н |
Kr=0,5S Ктт=1500/5 №25433-11 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №38394-08 |
А В С |
НАЛИ-СЭЩ-6 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
20 |
ПС 110 кВ Энергорайон, ОРУ 35 кВ, Ввод 35 кВ Т- 2 |
н н |
Кт=0,5 Ктт=400/5 №3689-73 |
А |
ТФЗМ-35Б-1У1 | ||
В |
- | ||||||
С |
ТФЗМ-35Б-1У1 | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ГПП-25 110 кВ, ЗРУ 6 кВ, яч.47 |
н н |
Кт=0,5 Ктт=3000/5 №6811-78 |
А |
ТЛШ-10У3 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
- | ||||||
С |
ТЛШ-10У3 | ||||||
К н |
Кт=0,5 Ктн=6000/^3/100/^3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М | |||||
22 |
ГПП-25 110 кВ, Ввод 0,4 кВ ТСН-1 |
н н |
Кт=0,5 Ктт=100/5 №22656-07 |
А |
Т-0,66 | ||
В |
Т-0,66 | ||||||
С |
Т-0,66 | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.08 | |||||
23 |
ГПП-25 110 кВ, ЗРУ 6 кВ, яч.11 |
н н |
Кт=0,5 Ктт=3000/5 №6811-78 |
А |
ТЛШ-10У3 | ||
В |
- | ||||||
С |
ТЛШ-10У3 | ||||||
К н |
Кт=0,5 Ктн=6000/^3/100/^3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
ГПП-12 110 кВ, ЗРУ 10 кВ, яч.23, КЛ 10 кВ в сторону БКТП-872 10 кВ
ГПП-5 110 кВ, ЗРУ 10 кВ, яч.1, КЛ 10 кВ в сторону КТП-1 ООО Булат-М 10 кВ, КТП-2 ООО Булат-М 10 кВ, КТП-3 ООО Булат-М 10 кВ

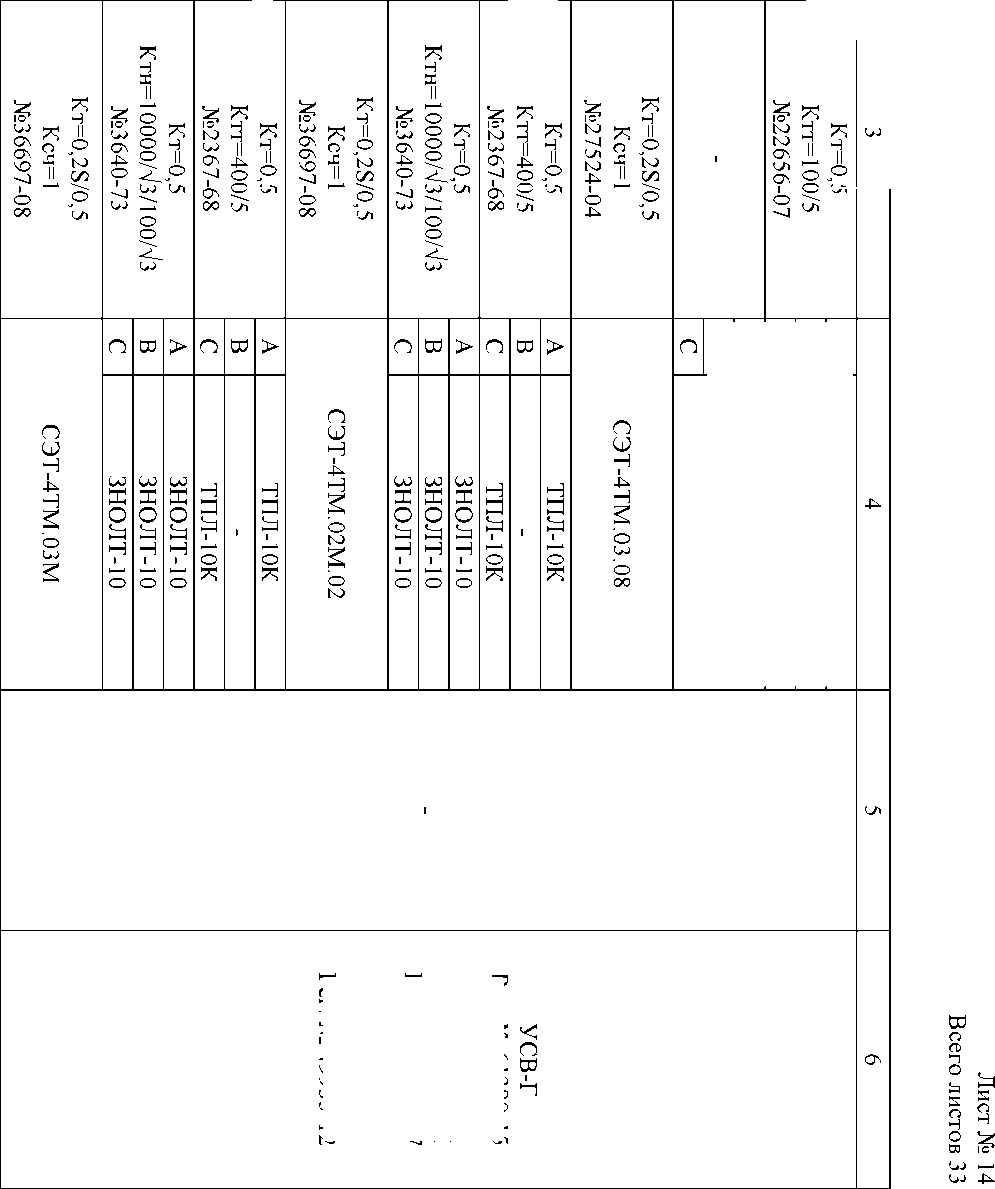

Продолжение таблицы
Счетчик
ГПП-25 110 кВ, Ввод 0,4 кВ ТСН-2
Счетчик
Счетчик
О сл
О со
О СО
W |
> |
о |
W |
> |
н |
Н |
Н | ||
1 |
о |
о |
о | |
о |
о |
л> | ||
л> | ||||
о н |
н | |||
io* |
io* |
О |
i? | |
W |
о> |
д | ||
00 |
о | |||
о |
2 |
UJ | ||
О |
00 | |||
О | ||||
N) |
СО |
10
oo
ГПП-12 110 кВ, ЗРУ 10 кВ, яч.4, КЛ 10 кВ
ГПП-12 110 кВ, ЗРУ 10 кВ, яч.38, КЛ 10 кВ в сторону РП ООО ЦФ КАМА 10 кВ
ГПП-12 110 кВ, ЗРУ 10 кВ, яч.100, КЛ 10 кВ в сторону БКТП-872 10 кВ
10
Продолжение таблицы
Счетчик TH ТТ
Счетчик TH TT
Счетчик TH TT
i?
О
4^
4^
10
i?
4^
О 'O1
LZ1
о
4^
LO
4^
4^
10
O 'O1
LZ1
i?
LO
о
00
LO
4^
4^
2j
10
i? |
я |
|О^ <1 |
3 я |
О | |
О> |
Д д |
<О |
о Р |
О |
О 'О1 |
LZ1 |
о о
О |
dd |
> |
w |
W |
W |
Д |
Д |
Д |
О |
О |
О |
о |
о |
о |
о> |
О dd
О
LZ1
О |
dd |
> |
О |
dd |
> |
W |
W |
W |
Н |
н | |
Д |
Д |
Д |
О |
О | |
О |
О |
О | |||
о |
о |
о |
о |
о | |
о> |
о> |
о> |
НН |
НН |
О О H
К н
S о
4^
ч !> | ||||
О |
о |
л> | ||
л> | ||||
о н |
н | |||
io* |
io* |
Х5 О |
i? | |
-U |
dd |
о> |
д |
о> |
00 |
о | |||
о |
<о |
2 |
UJ | |
1— |
1— |
LZ1 О |
00 | |
о> |
О | |||
N) |
U1 |
dd
OJ H-*
OJ 'O1
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ГПП-12 110 кВ, ЗРУ-10 кВ, яч.66, КЛ 10 кВ в сторону РП ООО ЦФ КАМА 10 кВ |
н н |
Кт=0,5 Ктт=600/5 №47959-11 |
А |
ТОЛ-10-I |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
- | ||||||
С |
ТОЛ-10-I | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №27779-04 |
ПСЧ-4ТМ.05 | |||||
31 |
ГПП-12 110 кВ, ЗРУ 10 кВ, яч.75, КЛ 10 кВ |
н н |
Кт=0,5 Ктт=150/5 №47958-16 |
А |
ТПЛК-10 | ||
В |
- | ||||||
С |
ТПЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3640-73 |
А |
ЗНОЛТ-10 | ||||
В |
ЗНОЛТ-10 | ||||||
С |
ЗНОЛТ-10 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.00 | |||||
32 |
ГПП-12 110 кВ, ЗРУ 10 кВ, яч.35, КЛ 10 кВ |
н н |
Кт=0,5 Ктт=400/5 №2367-68 |
А |
ТПЛ-10К | ||
В |
- | ||||||
С |
ТПЛ-10К | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3640-73 |
А |
ЗНОЛТ-10 | ||||
В |
ЗНОЛТ-10 | ||||||
С |
ЗНОЛТ-10 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.00 |

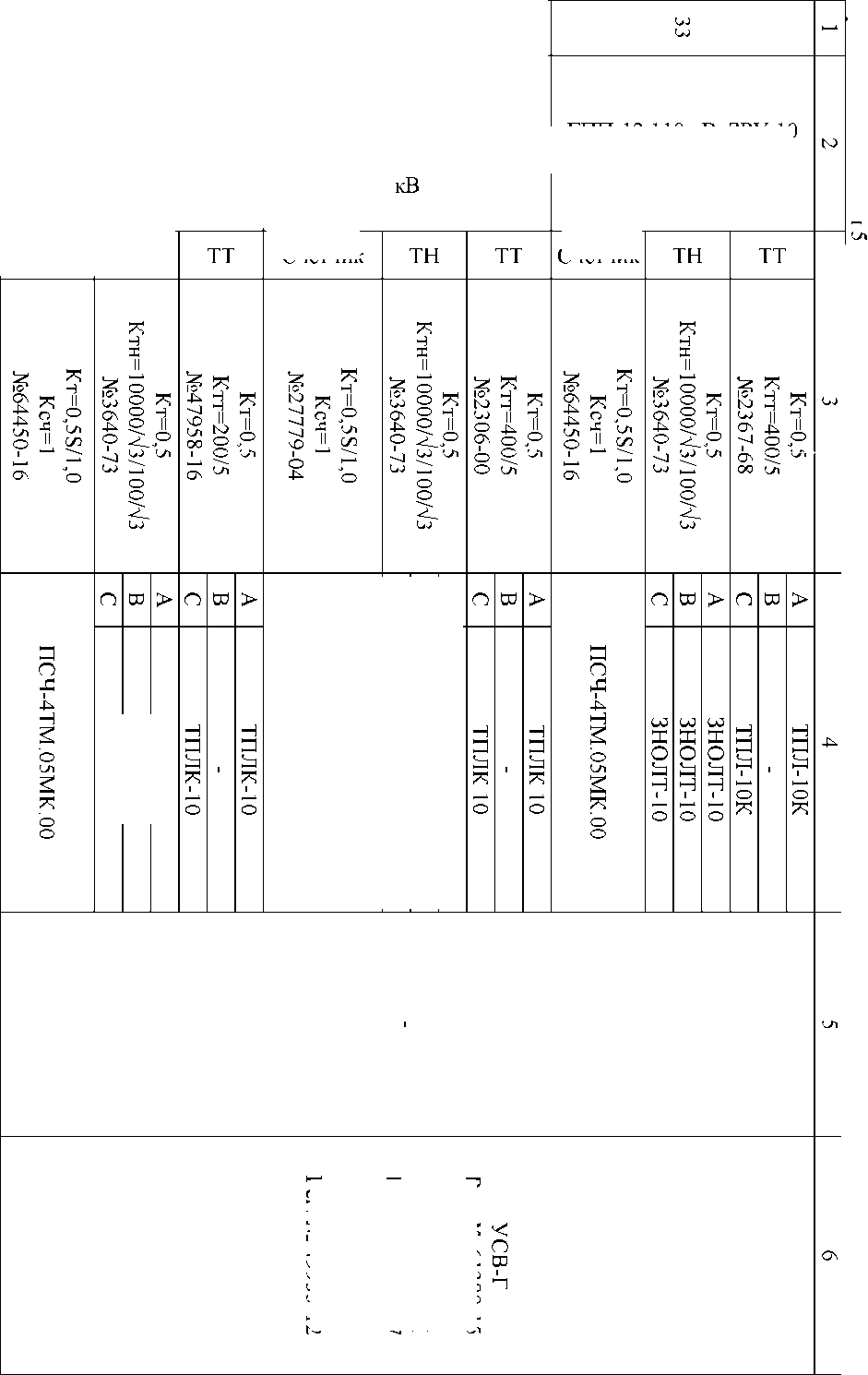

Продолжение таблицы
Счетчик
ГПП-14 110 кВ, ЗРУ 10 кВ, Яч.22, КЛ 10 кВ в сторону КТП-1 10 кВ
ГПП-14 110 кВ, ЗРУ 10 кВ, яч.6, КЛ 10 кВ в сторону
КТПН ИП Кандеев О.В. 10
О сл
О сл
О L/1
ГПП-12 110 кВ, ЗРУ 10 кВ, яч.77, КЛ 10 кВ
Счетчик
W |
W |
W |
д |
Д |
Д |
О |
О |
О |
н |
Н |
Н |
о |
о |
о |
о |
W |
> | |
псч- |
W |
W |
W |
4^ |
Д |
Д |
д |
н |
О |
О |
О |
о |
Н |
Н |
н |
_L |
_L |
_L | |
о |
о |
о |
ч !> | ||||
о |
о |
л> | ||
л> | ||||
о н |
н | |||
io* |
io* |
О |
i? | |
-U |
W |
о> |
д |
о> |
00 |
о | |||
о |
2 |
UJ | ||
О |
00 | |||
О | ||||
N) |
U1 |
Счетчик
ГПП-21 110 кВ, ЗРУ 10 кВ, яч.6, КЛ 10 кВ
ГПП-21 110 кВ, ЗРУ-10 кВ, яч.ЗЗ, КЛ 10 кВ в сторону КТП-404а 10 кВ, КТП-405а 10 кВ
Продолжение таблицы
ГПП-21 110 кВ, ЗРУ-10 кВ, яч.И, КЛ 10 кВ в сторону КТП-404а 10 кВ, КТП-405а 10 кВ
Счетчик
Счетчик
Счетчик
О сл
О сл
О L/1
о |
о |
л> | ||
Л> | ||||
о н |
н | |||
io* |
io* |
О |
i? | |
W |
о> |
д | ||
00 |
о | |||
о |
2 |
UJ | ||
О |
00 | |||
О | ||||
U1 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ГПП-21 110 кВ, ЗРУ 10 кВ, яч.48, КЛ 10 кВ |
н н |
Кт=0,5 Ктт=200/5 №47958-16 |
А |
ТПЛК-10 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
- | ||||||
С |
ТПЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3640-73 |
А |
ЗНОЛТ-10 | ||||
В |
ЗНОЛТ-10 | ||||||
С |
ЗНОЛТ-10 | ||||||
Счетчи |
Ki=0,5S/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.00 | |||||
40 |
КТП-ИВЦ 10 кВ, РУ-0,4 кВ, яч.9 |
н н |
Кт=0,5 Ктт=600/5 №3728-10 |
А |
ТШН-0,66 | ||
В |
ТШН-0,66 | ||||||
С |
ТШН-0,66 | ||||||
К н |
- |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №36355-07 |
ПСЧ-4ТМ.05М.04 | |||||
41 |
КТП-ИВЦ 10 кВ, РУ-0,4 кВ, яч.1, КЛ 0,4 кВ |
н н |
Kr=0,5S Ктт=200/5 №64182-16 |
А |
ТШЛ-0,66 | ||
В |
ТШЛ-0,66 | ||||||
С |
ТШЛ-0,66 | ||||||
К н |
- |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.04 |
ГПП-16 110 кВ, ЗРУ 10 кВ, яч.18, КЛ 10 кВ в сторону КТП ООО Автотехник 10 кВ
РП-83 10 кВ, РУ 6 кВ, Яч.9, КЛ 6 кВ
Продолжение таблицы
Счетчик
РП-83 10 кВ, РУ 10 кВ, яч.21, КЛ 10 кВ ТП-865
Счетчик
Счетчик
L»J
о |
о |
л> | ||
Л> | ||||
о н |
н | |||
io* |
io* |
О |
i? | |
W |
о> |
д | ||
00 |
о | |||
о |
2 |
UJ | ||
О |
00 | |||
О | ||||
U1 |
-U
-U
ГПП-23 110 кВ, ЗРУ 10 кВ, яч.21, КЛ 10 кВ в сторону ГРП-86 10 кВ
ГПП-16 110 кВ, ЗРУ 10 кВ, яч.9, КЛ 10 кВ в сторону БКТП-1 10 кВ
ГПП-16 110 кВ, ЗРУ 10 кВ, яч.49, КЛ 10 кВ в сторону БКТП-1 10 кВ
10
Продолжение таблицы
Счетчик
Счетчик
Счетчик TH ТТ
w |
W |
W |
К | ||
О |
О |
О |
о |
о |
о |
о
LZ1
О
10 |
3 |
Я |
II |
н | |
4^ |
II | |
О |
О | |
<У |
О | |
00 |
LZ1 |
о |
W |
> |
о |
W |
> |
знолт-ю |
знолт-ю |
знолт-ю |
ТПЛ-10К |
■ |
ТПЛ-10К |
-U
о |
о |
л> | ||
Л> |
|-| | |||
о н |
н | |||
io* |
io* |
О |
i? | |
W |
о> |
д |
о> | |
00 |
о | |||
о |
2 |
UJ | ||
О |
00 | |||
о> |
О | |||
N) |
U1 |
OJ 10
OJ
-U
ГПП-23 110 кВ, ЗРУ 10 кВ, яч.64, КЛ 10 кВ в сторону КТП-1007 10 кВ
ГПП-23 110 кВ, ЗРУ 10 кВ, яч.30, КЛ 10 кВ в сторону КТП-1007 10 кВ
ГПП-23 110 кВ, ЗРУ 10 кВ, яч.49, КЛ 10 кВ в сторону ГРП-86 10 кВ
10
Продолжение таблицы
Счетчик TH ТТ
Счетчик TH ТТ
Счетчик TH ТТ
о |
я io* я ю □ |
Кт=0,5 | |||
LO 4^ 4^ 2j 10 |
о о о о о О? |
Кт=0,5 | |||
О <У 00 |
II 4^ О О | ||||
О |
W |
> |
О |
W |
> |
W |
W |
W |
Н |
н | |
Д |
д |
Д |
Д |
Л | |
О |
О |
О | |||
д |
Д |
д |
Я |
Я | |
о |
о |
о | |||
о |
о |
о
4^
о
LZ1
4^
10
i? |
я | |
|О^ 10 |
3 |
и |
II |
н | |
О |
4^ |
II |
О |
О | |
<У |
О | |
00 |
U1 |
о |
W |
> |
О |
W |
> |
W |
W |
W |
Н |
н | |
Д |
Д |
Д |
Л |
Л | |
О |
О |
О | |||
д |
д |
д |
Я |
Я | |
о |
о |
о | |||
о> |
о> |
о> |
о |
о |
10
4^
О
4^
О о н
К
4^
4^
10
i? |
Я | |
|О^ 10 |
3 |
Я |
II 4^ |
н | |
О |
II | |
о> |
О |
О |
о |
О | |
LZ1 |
LZ1 |
о |
W |
> |
О |
W |
> |
W |
W |
W |
Н |
н | |
Д |
Д |
Д |
Л |
Л | |
О |
О |
О | |||
д |
д |
д |
Я |
Я | |
о |
о |
о |
д |
д | |
о> |
о> |
о> |
о |
о |
4^
ч !> | ||||
о |
о |
л> | ||
л> | ||||
о н |
н | |||
io* |
io* |
Х5 О |
i? | |
-U |
W |
о> |
д |
о> |
00 |
о | |||
о |
<о |
2 |
UJ | |
1— |
1— |
LZ1 О |
00 | |
о> |
О | |||
N) |
U1 |
OJ 10
OJ 10
1 |
2 |
3 |
4 |
5 |
6 | ||
51 |
ГПП-23 110 кВ, ЗРУ 10 кВ, яч.25, КЛ 10 кВ в сторону КТП-1 Бьеф 10 кВ |
н н |
Кт=0,5 Ктт=200/5 №47958-16 |
А |
ТПЛК-10 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
- | ||||||
С |
ТПЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.00 | |||||
52 |
ГПП-23 110 кВ, ЗРУ-10 кВ, яч.24, КЛ 10 кВ |
н н |
Кт=0,5 Ктт=150/5 №47958-11 |
А |
ТПЛК-10 | ||
В |
- | ||||||
С |
ТПЛК-10 | ||||||
К н |
Кт=0,5 Кт'н 10000/\3/100/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №46634-11 |
ПСЧ-4ТМ.05МК.00 | |||||
53 |
ГПП-23 110 кВ, ЗРУ-10 кВ, яч.60, КЛ 10 кВ |
н н |
Кт=0,5 Ктт=150/5 №47958-11 |
А |
ТПЛК-10 | ||
В |
- | ||||||
С |
ТПЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Кт=0^/1,0 Ксч=1 №46634-11 |
ПСЧ-4ТМ.05МК.00 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ГПП-23 110 кВ, ЗРУ-10 кВ, яч.28, КЛ 10 кВ |
н н |
Кт=0,5 Ктт=150/5 №47958-11 |
А |
ТПЛК-10 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
- | ||||||
С |
ТПЛК-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №46634-11 |
ПСЧ-4ТМ.05МК.12 | |||||
55 |
ГПП-23 110 кВ, ЗРУ-10 кВ, яч.62, КЛ 10 кВ |
н н |
Кт=0,5 Ктт=150/5 №47958-11 |
А |
ТПЛК-10 | ||
В |
- | ||||||
С |
ТПЛК-10 | ||||||
К н |
Кт=0,5 Кт'н 10000/\3/100/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №46634-11 |
ПСЧ-4ТМ.05МК.12 | |||||
56 |
ГПП-23 110 кВ, ЗРУ 10 кВ, яч.71, КЛ 10 кВ КТП- 4 |
н н |
Kr=0,5S Ктт=300/5 №69606-17 |
А |
ТОЛ-НТЗ-10 | ||
В |
- | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/\3/100/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.00 |
1 |
2 |
3 |
4 |
5 |
6 | ||
57 |
ГПП-23 110 кВ, ЗРУ 10 кВ, Яч.69, КЛ 10 кВ |
н н |
Kt=0,5S Ktt=1000/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Kt=0,5 Kth=10000/\3/100/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.00.01 | |||||
58 |
ГПП-23 110 кВ, ЗРУ 10 кВ, Яч.9, КЛ 10 кВ |
н н |
Kt=0,5S Ktt=1000/5 №51679-12 |
А |
ТОЛ-НТЗ-10 | ||
В |
ТОЛ-НТЗ-10 | ||||||
С |
ТОЛ-НТЗ-10 | ||||||
К н |
Kt=0,5 Ктн К)ООО/\3/1ОО/\3 №3344-72 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №64450-16 |
ПСЧ-4ТМ.05МК.00.01 | |||||
59 |
ГПП-15 110 кВ, ЗРУ 10 кВ, яч.27, КЛ 10 кВ в сторону РП-Хайер 10 кВ |
н н |
Kt=0,5 Ktt=600/5 №2367-68 |
А |
ТПЛ-10К | ||
В |
- | ||||||
С |
ТПЛ-10К | ||||||
К н |
Kt=0,5 Ктн К)ООО/\3/1ОО/\3 №3640-73 |
А |
ЗНОЛТ-10 | ||||
В |
ЗНОЛТ-10 | ||||||
С |
ЗНОЛТ-10 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №46634-11 |
ПСЧ-4ТМ.05МК.00 |
ГПП 110 кВ Хайер, ОРУ 110 кВ, КЛ 110 кВ от ВЛ
110 кВ Камаз-2
ГПП 110 кВ Хайер, ОРУ 110 кВ, КЛ 110 кВ от ВЛ
110 кВ Заводская-ГПП
12,13
ГПП-15 110 кВ, ЗРУ-10 кВ, яч.70, КЛ 10 кВ в сторону РП Хайер 10 кВ
10

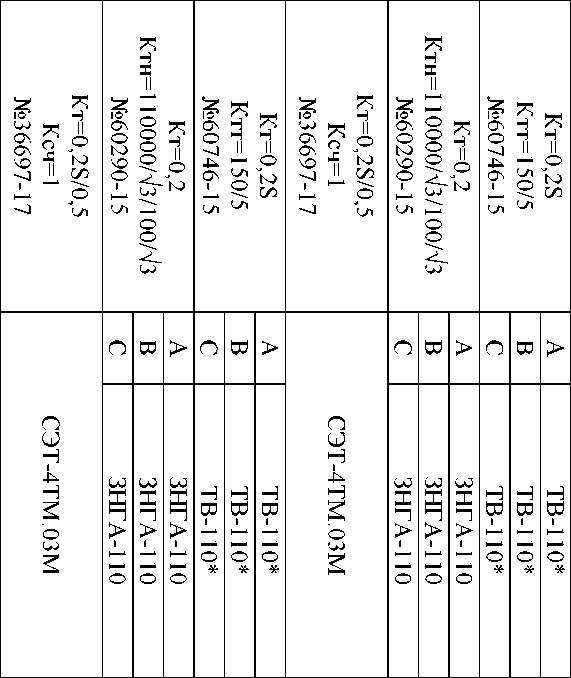

Продолжение таблицы
Счетчик
Счетчик
Счетчик TH ТТ
н
i? |
о | |
о | ||
о> |
о |
н |
о |
II | |
О |
JO | |
Гл | ||
о о |
i? | ||
IO IJ |
я | |
II |
н | |
II | ||
о |
О | |
<У |
о | |
00 |
LZ1 |
о |
о |
О | |||
Л> | |||||
о н W |
н | ||||
io* -U |
io* о> 00 |
О д о |
io* О> |
о W | |
о |
2 |
и | |||
О |
00 | ||||
о> |
о | ||||
N) |
U1 |
о о
о |
W |
> |
о |
W |
> |
ЗНОЛТ-10 |
ЗНОЛТ-10 |
ЗНОЛТ-10 |
тпл-юк |
■ |
тпл-юк |
О'.
1 |
2 |
3 |
4 |
5 |
6 | ||
63 |
РУ 0,4 кВ ООО Эр Ликид, Ввод №2 0,4 кВ |
н н |
Кт=0,5 Ктт=600/5 №28139-12 |
А |
ТТИ-60 |
- |
УСВ-Г Рег. № 61380-15 Метроном-50М Рег. № 68916-17 СТВ-01 Рег. № 49933-12 |
В |
ТТИ-60 | ||||||
С |
ТТИ-60 | ||||||
К н |
- |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.09 | |||||
64 |
ШУ 0,4 кВ ООО Эр Ликид, КЛ 0,4 кВ от КТП- 901 10 кВ |
н н |
Кт=0,58 Ктт=100/5 №73808-19 |
А |
ТТЕ-30 | ||
В |
ТТЕ-30 | ||||||
С |
ТТЕ-30 | ||||||
К н |
- |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
I<t0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.02М.14 | |||||
65 |
РУ 0,4 кВ ООО Эр Ликид, Ввод №1 0,4 кВ |
н н |
Кт=0,5 Ктт=600/5 №28139-12 |
А |
ТТИ-60 | ||
В |
ТТИ-60 | ||||||
С |
ТТИ-60 | ||||||
К н |
- |
А |
- | ||||
В | |||||||
С | |||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.09 |
Продолжение таблицы 5___________________________________________________________
Примечания:
-
1 Допускается изменение наименования ИК без изменения объекта измерений.
-
2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 5, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 6 метрологических характеристик.
-
3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.
-
4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 6 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1 |
2 |
3 |
4 |
1-12, 21, 25-27 |
Активная |
1,1 |
5,5 |
Реактивная |
2,3 |
2,9 | |
13-15 |
Активная |
0,8 |
2,6 |
Реактивная |
1,4 |
3,5 | |
16, 19 |
Активная |
1,1 |
4,8 |
Реактивная |
2,3 |
2,9 | |
17, 20, 23, 47, 48 |
Активная |
1,1 |
5,5 |
Реактивная |
2,3 |
2,7 | |
18, 22, 24 |
Активная |
0,8 |
5,3 |
Реактивная |
1,9 |
2,6 | |
28, 30, 34, 42, 44-46, 49, 50 |
Активная |
1,2 |
5,7 |
Реактивная |
2,5 |
3,5 | |
29, 31-33, 35-39, 51-55, 59, 60 |
Активная |
1,2 |
5,7 |
Реактивная |
2,5 |
4,3 | |
40, 63, 65 |
Активная |
1,0 |
5,6 |
Реактивная |
2,1 |
4,2 | |
41 |
Активная |
1,0 |
5,0 |
Реактивная |
2,1 |
3,9 | |
43 |
Активная |
0,8 |
2,2 |
Реактивная |
1,6 |
2,1 | |
56-58 |
Активная |
1,2 |
5,1 |
Реактивная |
2,5 |
4,0 |
1 |
2 |
3 |
4 |
61, 62 |
Активная Реактивная |
0,5 1,1 |
2,0 2,0 |
64 |
Активная Реактивная |
0,8 1,9 |
|
Пределы допускаемой абсолютной погрешности измерений времени компонентов СОЕВ в составе АИИС КУЭ, с |
±5 | ||
Примечания:
|
Таблица 7 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети:
температура окружающей среды, °C:
ГОСТ 31819.22-2012, ГОСТ Р 52323-2005, ГОСТ 30206-94
ГОСТ 31819.23-2012, ГОСТ Р 52425-2005, ГОСТ 26035-83 |
от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +21 до +25 от +18 до +22 |
Условия эксплуатации: параметры сети:
|
от 90 до 110 от 2(5) до 120 от 0,5 до 1,0 от -40 до +35 от -40 до +60 от -40 до +70 от +15 до +30 от -10 до +50 от +10 до +35 от +10 до +30 |
1 |
2 |
Надежность применяемых в АИИС КУЭ компонентов: | |
счетчики электроэнергии СЭТ-4ТМ.03, ПСЧ-4ТМ.05: | |
- среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии ПСЧ-4ТМ.05М, СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег. № 36697-08): | |
- среднее время наработки на отказ, ч, не менее |
140000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М (рег. № 36697-12), ПСЧ-4ТМ.05МК: | |
- среднее время наработки на отказ, ч, не менее |
165000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег. № 36697-17): | |
- среднее время наработки на отказ, ч, не менее |
220000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД: | |
- среднее время наработки на отказ, ч, не менее |
70000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации ИИК: | |
- счетчики электроэнергии: | |
- тридцатиминутный профиль нагрузки в двух направлениях, | |
сут, не менее |
45 |
ИВКЭ: | |
- УСПД: | |
- суточные данные о тридцатиминутных приращениях | |
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
ИВК: | |
- результаты измерений, состояние объектов и средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком;
Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- установка пароля на счетчики электрической энергии;
- установка пароля на УСПД;
- установка пароля на серверы.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- УСПД (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
