Номер по Госреестру СИ: 85068-22
85068-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Костромской области
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Костромской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159e^04b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГОРИЗОНТ»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Костромской области», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Костромской области
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Испытательный центр
Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82 Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ, включающая ИК №1- №42, состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК), включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включает устройства сбора и передачи данных (УСПД) (основные и/или резервные);
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя серверы ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
АИИС КУЭ, включающая ИК №43- №48, состоит из двух уровней:
-
1- й уровень - ИИК, включает в себя ТТ, ТН, счётчики, вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - ИВК, включает в себя сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere. Резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».
Сервер ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere.
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков ИК №1-№42 при помощи технических средств приёма-передачи данных поступает на входы УСПД (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. УСПД единомоментно работает либо в основном канале, либо в резервном. Допускается опрос счётчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса.
Далее по основному каналу связи данные с УСПД передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
При отказе основного канала связи или УСПД счётчики ИК №1- №42 опрашиваются по резервному с использованием каналообразующего оборудования стандарта GSM.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически путем межсерверного обмена.
Цифровой сигнал с выходов счетчиков ИК №43-№48 по каналу связи стандарта GSM поступает на сервер ООО «РУСЭНЕРГОСБЫТ», где при помощи программного обеспечения осуществляется формирование и хранение измерительной информации, а также оформление справочных и отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5.
СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы серверов, УСПД и счётчиков.
УССВ типа ССВ-1Г, Метроном-50М и УСВ-3 осуществляют приём и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен УССВ типа ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным устройством коррекции времени может быть УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен УССВ типа УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД синхронизируются от ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №1- №42 синхронизируются от УСПД (основных и/или резервных), сравнение показаний часов происходит при каждом сеансе связи «счетчик - УСПД». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
В случае использования резервного канала связи стандарта GSM счетчики ИК №1-№42 синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).
Счётчики ИК №43-№48 синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Таблица 7 -
Наименование |
Обозначение |
Количество |
Трансформаторы тока |
ТБМО-110 УХЛ1 |
12 шт. |
Трансформаторы комбинированные |
VAU-123 |
6 шт. |
Трансформаторы тока |
ТГФ110 |
39 шт. |
Трансформаторы тока |
ТЛ-ЭК-35 |
8 шт. |
Трансформаторы тока |
ТБМО-35 УХЛ1 |
6 шт. |
Трансформаторы тока |
ТВГ-УЭТМ®-35 |
2 шт. |
Трансформаторы тока |
ТПЛ-10 |
4 шт. |
Трансформаторы тока |
ТЛО-10 |
12 шт. |
Трансформаторы тока |
ТОЛ 10 |
10 шт. |
Трансформаторы тока |
ТОЛ 10-1 |
2 шт. |
Трансформаторы тока |
ТВЛМ-10 |
3 шт. |
Трансформаторы тока |
ТЛМ-10 |
11 шт. |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
36 шт |
Трансформаторы напряжения |
ЗНОЛ-35Ш |
3 шт. |
Трансформаторы напряжения |
ЗНОМ-35 |
2 шт |
Трансформаторы напряжения |
ЗНОМ-35-65 |
1 шт. |
Трансформаторы напряжения |
ЗНОЛ-27Ш |
2 шт. |
Трансформаторы напряжения |
ЗНОЛ-ЭК |
8 шт. |
Трансформаторы напряжения |
НТМИ-6-66 |
2 шт. |
Трансформаторы напряжения |
НТМИ-10-66У3 |
1 шт. |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
2 шт. |
Трансформаторы напряжения |
НАМИ-10 |
5 шт. |
Трансформаторы напряжения |
ЗНОЛ.06 |
6 шт. |
Счетчики электрической энергии многофункциональные |
ЕвроАльфа |
22 шт. |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа |
11 шт. |
Счетчики электрической энергии трехфазны многофункциональные |
Альфа А1800 |
9 шт. |
Счетчики электрической энергии трехфазные многофункциональные |
СЭТ-4ТМ.03 |
6 шт. |
Устройство сбора и передачи данных |
RTU-327 |
2 шт. |
Устройство синхронизации времени |
УСВ-3 |
1 шт. |
Сервер точного времени |
Метроном-50М |
2 шт. |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
2 шт. |
Серверы синхронизации времени |
ССВ-1Г |
1 шт. |
Формуляр |
13526821.4611.211.ПФ |
1 экз. |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.
Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, Рег. № СИ |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ Антропово (тяговая), Ввод 110 кВ Т1 |
н н |
L'yCOS Ктт=200/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
2 |
ПС 110 кВ Антропово (тяговая), Ввод 110 кВ Т2 |
н н |
L'yCOS Ктт=200/1 №16635-05 |
А |
ТГФ110 | ||
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 110 кВ Буй (тяговая), ВЛ 110 кВ Буй(тяговая) -Западная (ВЛ 110 кВ Буй(т) - Западная) |
н н |
Kt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
4 |
ПС 110 кВ Буй (тяговая), ВЛ 110 кВ Буй (т) - Вохтога (т) |
н н |
Kt=0,2S Ктт=300/5 №16023-97 |
А |
ТФМ-110 | ||
В |
ТФМ-110 | ||||||
С |
ТФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
5 |
ПС 110 кВ Буй (тяговая), ВЛ 110 кВ Буй (тяговая) - Буй (сельская) (ВЛ 110 кВ Буй(т) - Буй(с)) |
н н |
Kt=0,2S Ктт=600/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
6 |
ПС 110 кВ Буй (тяговая), ВЛ 110 кВ Буй (тяговая) -Борок (ВЛ 110 кВ Буй(т) - Борок) |
н н |
Kt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 | ||
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4W |

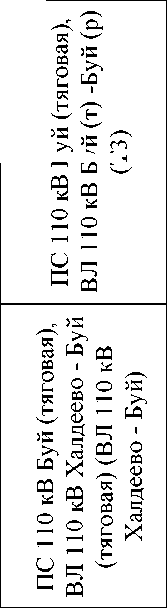

w' H
3 |
4 | ||
H H |
Kt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 |
В |
ТГФ110 | ||
С |
ТГФ110 | ||
К H |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 |
В |
НАМИ-110 УХЛ1 | ||
С |
НАМИ-110 УХЛ1 | ||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |
H H |
Kt=0,2S Ктт=600/1 №16635-05 |
А |
ТГФ110 |
В |
ТГФ110 | ||
С |
ТГФ110 | ||
К H |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 |
В |
НАМИ-110 УХЛ1 | ||
С |
НАМИ-110 УХЛ1 | ||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4W |
ЭКОМ-3000
Рег. № 17049-14
RTU-327
Рег. № 19495-03
УСВ-3
Рег. № 51644-12
ССВ-1Г
Рег. № 58301-14
Метроном-50М
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Буй(р), Ввод №1, ВЛ 10 кВ №1 ПС Буй (т)-Буй (р) |
н н |
Кт=0,5 Ктт=1500/5 №7069-79 |
А |
ТОЛ 10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТОЛ 10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
10 |
ПС 110 кВ Буй(р), Ввод №2, ВЛ 10 кВ №2 ПС Буй (т)-Буй (р) |
н н |
Кт=0,5 Ктт=1500/5 №7069-79 |
А |
ТОЛ 10 | ||
В |
- | ||||||
С |
ТОЛ 10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
11 |
ПС 110 кВ Вохтога-тяговая, Ввод Т-1 110 кВ |
н н |
Kt=0,2S Ктт=200/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
12 |
ПС 110 кВ Вохтога-тяговая, Ремонтная перемычка 110 кВ |
н н |
Kt=0,2S Ктт=300/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
13 |
ПС 110 кВ Вохтога-тяговая, Рабочая перемычка 110 кВ |
н н |
Kt=0,2S Ктт=300/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
14 |
ПС 110 кВ Галич (тяговая), Ввод 110 кВ Т1 |
н н |
Kt=0,2S Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Галич (тяговая), Ввод 110 кВ Т2 |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
16 |
ПС 110 кВ Космынино (т), Ввод 110 кВ Т1 |
н н |
Kt=0,2S Ктт=100/1 №40088-08 |
А |
VAU-123 | ||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №40088-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
А1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
17 |
ПС 110 кВ Космынино (т), Ввод 110 кВ Т2 |
н н |
Kt=0,2S Ktt=100/1 №40088-08 |
А |
VAU-123 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №40088-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
18 |
ПС 110 кВ Космынино, ВЛ 35 кВ Рудино |
н н |
Кт=0,5 Ктт=150/5 №52619-13 |
А |
ТВГ-УЭТМ®-35 | ||
В |
- | ||||||
С |
ТВГ-УЭТМ®-35 | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-54 |
А |
ЗНОМ-35 | ||||
В |
- | ||||||
С |
ЗНОМ-35 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №14555-02 |
А2R-3-АL-C29-Т+ |
1 |
2 |
3 |
4 |
5 |
6 | ||
19 |
ПС 110 кВ Космынино, ф.10-01 10 кВ |
н н |
Кт=0,5 Ктт=200/5 №2473-69 |
А |
ТЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №14555-02 |
A2R-4-AL-C29-T+ | |||||
20 |
ПС 110 кВ Космынино, ф.10-02 10 кВ |
н н |
Кт=0,5 Ктт=200/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №14555-02 |
A2R-3-0L-C25-Т+ |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 110 кВ Космынино, ф.10-03 10 кВ |
н н |
Кт=0,5 Ктт=200/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №14555-02 |
A2R-4-AL-C29-T+ | |||||
22 |
ПС 110 кВ Космынино, ф.10-04 10 кВ |
н н |
Кт=0,5 Ктт=200/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №14555-02 |
A2R-3-0L-C25-Т+ |
1 |
2 |
3 |
4 |
5 |
6 | ||
23 |
ПС 110 кВ Космынино, ф.10-05 10 кВ |
н н |
Кт=0,5 Ктт=150/5 №2473-69 |
А |
ТЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №14555-02 |
A2R-3-0L-C25-T+ | |||||
24 |
ПС 6 кВ Кострома (т) (6/0,4 кВ), Ввод-1 6 кВ (Ввод 664) |
н н |
Кт=0,5 Ктт=600/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А |
НТМИ-6-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
25 |
ПС 6 кВ Кострома (т) (6/0,4 кВ), Ввод-2 6 кВ (Ввод 662) |
н н |
Кт=0,5 Ктт=600/5 №25433-03 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А |
НТМИ-6-66 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
26 |
ПС 27,5 кВ Мантурово (т) (27,5/0,4кВ), Ввод №1 27,5 кВ |
н н |
Kr=0,2S Ктт=1000/5 №62786-15 |
А |
ТЛ-ЭК-35 | ||
В |
ТЛ-ЭК-35 | ||||||
С |
- | ||||||
К н |
Кт=0,2 Ктн=27500/100 №68841-17 |
А |
ЗНОЛ-ЭК | ||||
В |
ЗНОЛ-ЭК | ||||||
С |
- | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ПС 27,5 кВ Мантурово (т) (27,5/0,4кВ), Ввод №2 27,5 кВ |
н н |
Kt=0,2S Ktt=1000/5 №62786-15 |
А |
ТЛ-ЭК-35 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТЛ-ЭК-35 | ||||||
С |
- | ||||||
К н |
Кт=0,2 Ктн=27500/100 №68841-17 |
А |
ЗНОЛ-ЭК | ||||
В |
ЗНОЛ-ЭК | ||||||
С |
- | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
28 |
ПС 10 кВ Нерехта (т), Ввод №1 10 кВ |
н н |
Кт=0,5 Ктт=1000/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №14555-99 |
A2R-3-AL-C8-T+ |
1 |
2 |
3 |
4 |
5 |
6 | ||
29 |
ПС 10 кВ Нерехта (т), Ввод №2 10 кВ |
н н |
Кт=0,5 Ктт=1000/5 №25433-03 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №14555-99 |
A2R-3-AL-C8-T+ | |||||
30 |
ПС 27,5 кВ Нея (т), Ввод №1 27,5 кВ |
н н |
Kr=0,2S Ктт=1000/5 №62786-15 |
А |
ТЛ-ЭК-35 | ||
В |
ТЛ-ЭК-35 | ||||||
С |
- | ||||||
К н |
Кт=0,2 Ктн=27500/100 №68841-17 |
А |
ЗНОЛ-ЭК | ||||
В |
ЗНОЛ-ЭК | ||||||
С |
- | ||||||
Счетчик |
Kr=0,2S/0.5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
31 |
ПС 27,5 кВ Нея (т), Ввод №2 27,5 кВ |
н н |
Kt=0,2S Ктт=1000/5 №62786-15 |
А |
ТЛ-ЭК-35 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТЛ-ЭК-35 | ||||||
С |
- | ||||||
К н |
Кт=0,2 Ктн=27500/100 №68841-17 |
А |
ЗНОЛ-ЭК | ||||
В |
ЗНОЛ-ЭК | ||||||
С |
- | ||||||
Счетчик |
Kt=0,2S/0.5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
32 |
ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ Шарья (районная) - Поназырево (тяговая) с отпайкой на ПС Якшанга (ВЛ 110 кВ Шарья(р) - Поназырево) |
н н |
Kt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 | ||
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
33 |
ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ Ацвеж - Поназырево (тяговая) с отпайкой на ПС Свеча (ВЛ 110 кВ Ацвеж -Поназырево) |
н н |
Kt=0,2S Ктт=400/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
34 |
ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ Гостовская - Поназырево (тяговая) (ВЛ 110 кВ Гостовская - Поназырево) |
н н |
Kt=0,2S Ктт=400/1 №16635-05 |
А |
ТГФ110 | ||
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
35 |
ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ Поназырево (тяговая) -Никола с отпайками (ВЛ 110 кВ Поназырево - Никола) |
н н |
Kt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
36 |
ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ Шарья (тяговая) - Поназырево (тяговая) (ВЛ 110 кВ Шарья(т) - Поназырево) |
н н |
Kt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 | ||
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
37 |
ПС 110 кВ Поназырево (тяговая), ОВ 110 кВ |
н н |
Kt=0,2S Ктт=200/1 №16635-05 |
А |
ТГФ110 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТГФ110 | ||||||
С |
ТГФ110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
38 |
ПС 110 кВ Поназырево (тяговая), Ввод 10 кВ Т-1 |
н н |
Кт=0,5 Ктт=1000/5 №25433-03 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 № 20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №14555-02 |
A2R-3-АL-C29-T+ |
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ПС 110 кВ Поназырево (тяговая), Ввод 10 кВ Т-2 |
н н |
Кт=0,5 Ктт=1000/5 №25433-03, 15128-96, 15128-96 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТОЛ 10-1 | ||||||
С |
ТОЛ 10-1 | ||||||
К н |
Кт=0,5 Ктн=10000/100 № 20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №14555-02 |
A2R-3-AL-C29-T+ | |||||
40 |
ПС 110 кВ Шарья (тяговая), Ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
41 |
ПС 110 кВ Шарья (тяговая), Ввод 110 кВ Т-2 |
н н |
Kt=0,2S Ктт=200/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 ССВ-1Г Рег. № 58301-14 Метроном-50М Рег. № 68916-17 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P3B-4 | |||||
42 |
ПС 110 кВ Шарья (тяговая), ф.№6 6 кВ |
н н |
Кт=0,5 Ктт=200/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 № 831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №14555-02 |
Л21<-3-А1 .-C29-T- |
4^ |
4^ |
- | ||||||||
ПС 110 кВ Буй(р), Ввод №2, ВЛ 10 кВ №2 ПС Буй (т)-Буй (р) |
ПС 110 кВ Буй(р), Ввод №1, ВЛ 10 кВ №1 ПС Буй (т)-Буй (р) |
14 | ||||||||
Счетчик |
TH |
ТТ |
Счетчик |
TH |
ТТ |
иэ | ||||
Kt=0,5S/1,0 Ксч=1 №27524-04 |
Кт=0,2 Ктн=10000/100 №11094-87 |
Кт=0,5 Ктт=1500/5 №7069-79 |
Kt=0,5S/1,0 Ксч=1 №27524-04 |
Кт=0,2 Ктн=10000/100 №11094-87 |
Кт=0,5 Ктт=1500/5 №7069-79 | |||||
СЭТ-4ТМ.03.01 |
О W > |
О |
W |
> |
СЭТ-4ТМ.03.01 |
О W > |
О |
W |
> |
4^ |
НАМИ-10 |
ТОЛ 10 |
ТОЛ 10 |
ТОЛ 10 |
НАМИ-10 |
ТОЛ 10 |
ТОЛ 10 |
ТОЛ 10 | |||
■ |
С/1 | |||||||||
Метроном-50М Per. № 68916-17 |
Продолжение таблицы 4
co O>
1 |
2 |
3 |
4 |
6 |
7 | ||
45 |
ПС 110 кВ Нерехта-1, ф.10-11 10 кВ |
н н |
Кт=0,5 Ктт=300/5 №1856-63,2473-69, 1856-63 |
А |
ТВЛМ-10 |
- |
Метроном-50М Рег. № 68916-17 |
В |
ТЛМ-10 | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №57274-14 |
А |
НАМИ-10 | ||||
В | |||||||
С | |||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
46 |
ПС 110 кВ Нерехта-1, ф.10-12 10 кВ |
н н |
Кт=0,5 Ктт=300/5 №2473-69, 1856-63,2473-69 |
А |
ТЛМ-10 | ||
В |
ТВЛМ-10 | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А |
НТМИ-10-66У3 | ||||
В | |||||||
С | |||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
1 |
2 |
3 |
4 |
6 |
7 | ||
47 |
ПС 110 кВ Нея, Ввод 27,5 кВ Т-1 |
н н |
Kt=0,2S Ктт=500/1 №33045-06 |
А |
ТБМО-35 УХЛ1 |
- |
Метроном-50М Рег. № 68916-17 |
В |
ТБМО-35 УХЛ1 | ||||||
С |
ТБМО-35 УХЛ1 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70, 21257-06, 46738-11 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОЛ-35Ш | ||||||
С |
ЗНОЛ-27Ш | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
48 |
ПС 110 кВ Нея, Ввод 27,5 кВ Т-2 |
н н |
Кт=0,28 Ктт=500/1 №33045-06 |
А |
ТБМО-35 УХЛ1 | ||
В |
ТБМО-35 УХЛ1 | ||||||
С |
ТБМО-35 УХЛ1 | ||||||
К н |
Кт=0,5 Ктн=27500/100 №46738-11, 21257-06, 21257 06 |
А |
ЗНОЛ-27Ш | ||||
В |
ЗНОЛ-35Ш | ||||||
С |
ЗНОЛ-35Ш | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
Примечания:
|
Таблица 5 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1-8, 14-17, 32-37, 40, |
Активная |
0,5 |
2,0 |
41 |
Реактивная |
1,1 |
2,1 |
Активная |
1,0 |
5,6 | |
9, 10, 19-23, 43, 44 |
Реактивная |
2,2 |
3,4 |
Активная |
0,5 |
1,9 | |
11-13 |
Реактивная |
1,1 |
2,0 |
18, 24, 25, 28, 29, 38, |
Активная |
1,0 |
2,9 |
39, 42, 45,46 |
Реактивная |
1,8 |
2,8 |
Активная |
0,5 |
2,0 | |
26, 27, 30, 31 |
Реактивная |
1,1 |
2,0 |
Активная |
1,0 |
2,8 | |
47,48 |
Реактивная |
1,8 |
4,0 |
Пределы допускаемой |
погрешности СОЕВ, с |
±5 | |
Примечания: | |||
1 Характеристики погрешности ИК даны для измерений электроэнергии | |||
(получасовая). | |||
2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
соответствующие P = 0,95. | |||
3 Погрешность |
в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и | ||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети:
ГОСТ Р 52323-2005, ГОСТ 30206-94
ГОСТ 26035-83 ГОСТ Р 52425-2005,ТУ 4228-011-29056091-04 |
от 99 до 101 от 100 до 120 0,87 от +21 до +25 от +18 до +22 от +21 до +25 |
1 |
2 |
Условия эксплуатации: параметры сети: - напряжение, % от Ыном |
от 90 до 110 |
- ток, % от Ьом |
от 2(5) до 120 |
- коэффициент мощности |
от 0,5 инд. до 0,8 емк |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +40 |
- для счетчиков |
от -40 до +60 |
- для УСПД RTU-327 |
от +1 до +50 |
- для УСПД ЭКОМ-3000 |
от 0 до +40 |
- для УСВ-3 |
от -25 до +60 |
- для ССВ-1Г |
от +5 до +40 |
- для Метроном-50М |
от +15 до +30 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии ЕвроАльфа: - среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03: - среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа: - среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М: - среднее время наработки на отказ, ч, не менее |
165000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327: - среднее время наработки на отказ, ч, не менее |
35000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
УСПД ЭКОМ-3000: - среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
ИВК: - коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации ИИК: - счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, | |
сут, не менее |
45 |
1 |
2 |
ИВКЭ: | |
- УСПД: | |
- суточные данные о тридцатиминутных приращениях | |
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
ИВК: | |
- результаты измерений, состояние объектов и средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- установка пароля на счетчики электрической энергии;
-
- установка пароля на УСПД;
-
- установка пароля на серверы. Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
