Сведения о средстве измерений: 78712-20 Трансформаторы напряжения

Номер по Госреестру СИ: 78712-20
78712-20 Трансформаторы напряжения
(НКФ 110-57)

Назначение средства измерений:
Трансформаторы напряжения НКФ 110-57 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 26.08.2020
Срок свидетельства -
Номер записи - 177837
ID в реестре СИ - 1380810
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-110-59, НКФ-110-58, НКФ-110-57 У1, НКФ-110-57, НКФ 110-57 У1, НКФ 110-57, Нет модификации, нет, мод. НКФ-110-57 У1, Без модификации,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 93
Выдано извещений - 0
Кол-во периодических поверок - 83
Кол-во средств измерений - 40
Кол-во владельцев - 10
Усредненный год выпуска СИ - 1972
МПИ по поверкам - 1308 дн.

Приказы РСТ, где упоминается данный тип СИ

№2251 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

№651 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2334 от 2020.12.31 Об утверждении типа средств измерений

№2971 от 2021.12.23 ПРИКАЗ_Об утверждении типов средств измерений (23)

№172 от 2022.01.25 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2021 г. № 2971 "Об утверждении типов средств измерений"

№900 от 2022.04.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№2184 от 2021.10.05 Об утверждении типов средств измерений

№2416 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Дивногорская"

№421 от 2022.02.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2603 от 2022.10.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№1196 от 2020.07.14 ПРИКАЗ, об утверждении типов СИ 32 КИБ

Наличие аналогов СИ: Трансформаторы напряжения (НКФ 110-57)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

 Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
8961-82

 Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
71793-18

 Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
72908-18

 Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		1 год
73515-18

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73512-18

 Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73510-18

 Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73057-18

 Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
74030-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75071-19

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75606-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
76104-19

 Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77076-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77918-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78218-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78537-20

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78712-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78970-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80014-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80602-20

 Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80601-20

 Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81434-21

 Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81619-21

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81881-21

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
82593-21

 Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
83128-21

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
84424-22

 Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
85873-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
86331-22

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
87314-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
88465-23

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89357-23

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89932-23

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
91049-24

 Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
Отчет - V_33 Организация, оказывающая услугу поверки средств измерений

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ 110-57)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
(30063-12)		 РСТ
  • Нет модификации
  • НКФ 110-57 У1
    		•  8 0 7 0 8 0 7
    ФГУП "ВНИИМС"
    (01.00225-2011)    		 РСТ
  • НКФ 110-57
    		•  6 0 6 0 6 0 6
    ФБУ "Брянский ЦСМ"
    (RA.RU.311364)    		 РСТ
  • НКФ 110-57
    		•  1 0 1 0 1 0 1
    ООО "МЕТРОСЕРВИС"
    (RA.RU.311269)
  • НКФ-110-57
  • НКФ-110-58
  • НКФ-110-59
  • НКФ-110-57 У1
    		•  15 0 6 0 0 0 0
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)    		 РСТ
  • НКФ 110-57
    		•  4 0 4 0 1 0 1
    ООО "УК СТС"
    (RA.RU.312198)
  • нет
    		•  7 0 7 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • нет модификации
  • Без модификации
  • НКФ-110-57 У1
    		•  26 0 26 0 5 0 5
    ООО "ЭНЕРТЕСТ"
    (RA.RU.311723)
  • НКФ 110-57
    		•  3 0 3 0 3 0 3
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)    		 РСТ
  • НКФ 110-57 У1
  • Нет модификации
    		•  5 0 5 0 5 0 5
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)    		 РСТ
  • мод. НКФ-110-57 У1
    		•  3 0 3 0 3 0 3
    ООО ЭТЦ "ТЕХАУДИТ"
    (RA.RU.311598)
  • НКФ-110-57 У1
    		•  3 0 3 0 3 0 3
    ФГБУ "ВНИИМС"
    (RA.RU.311493)    		 РСТ
  • НКФ 110-57 У1
  • НКФ 110-57
  • НКФ-110-57
    		•  12 3 0 12 0 12 0 12

    Стоимость поверки Трансформаторы напряжения (НКФ 110-57)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Брянский ЦСМ
    Брянская область     		28160 29568
    ФБУ Брянский ЦСМ
    Брянская область     		30975 29568

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке .


    Изготовитель


    МНПО «Электрозавод» (изготовлены в период с 1967 по 1978 гг.)
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Заявитель


    Общество с ограниченной ответственностью    «Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
    Телефон: +7 (495) 620-08-38
    Факс: +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-caftr: www.rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

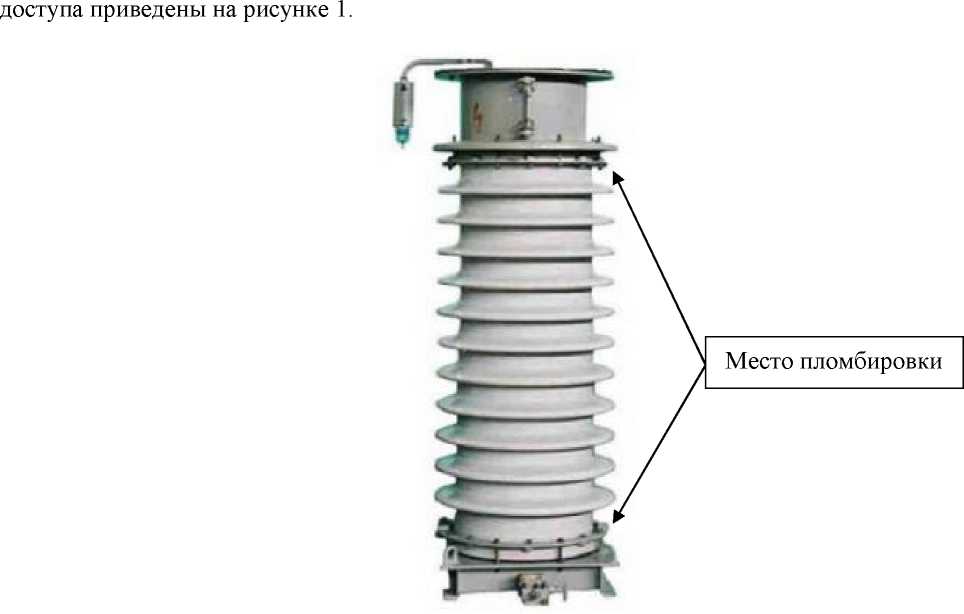

    Общий вид средства измерений и схема пломбировки от несанкционированного

    Внешний вид. Трансформаторы напряжения (НКФ 110-57), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Программное обеспечение отсутствует.

    Лист № 2 Всего листов 3

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    (заводские номера: 1012725, 1012702, 1012751, 1012763, 1010426, 1012708, 956259, 932982, 932989, 1012438, 1012430, 1010457, 1010473, 994384, 994382, 994378, 988598, 994298, 994308, 994262, 1024598, 1024588, 1024529, 1010281, 1019201, 1019206, 925684, 996323, 931623, 932810, 931548, 942267, 966345, 1010277, 1023011, 1023048, 1019083, 1023030, 1023023, 1019522, 1019166)

    НКФ 110-57

    41 шт.

    Трансформатор напряжения

    (заводские номера: 1059328, 1059359, 1059279, 1062317, 1062307, 1062315, 1062287, 1042337, 1101471, 1101461, 1101466, 1101524, 1101480, 1101454, 1101464, 1095495, 1080837, 1095458, 1059310, 1061985, 1058395, 1059411, 1059409, 1101613, 1101534, 1065124, 1068309, 1033937, 1033938, 1033902, 1033934, 1041053, 1042241, 1042234, 1040862, 1047307, 1047367, 1107595, 1107598, 1107571, 1095864)

    НКФ 110-57 У1

    41 шт.

    Паспорт

    НКФ 110-57

    41 экз.

    Паспорт

    НКФ 110-57 У1

    41 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота £ном, Гц

    50

    Класс точности основной вторичной обмотки

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40


    Ссылки на другие типы СИ

    1. 40058-08 Преобразователи измерительные
    2. 7861-80 Динамометры растяжения
    3. 1871-63 Приборы комбинированные
    4. 62859-15 Хроматографы жидкостные
    5. 84732-22 Весы платформенные
    6. 85613-22 Система автоматизированная ...
    7. 14921-01 Анализаторы рентгенофлуорес...
    8. 22545-02 Манометры показывающие
    9. 80333-20 Регистраторы
    10. 1517-61 Тахометры электрические
    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
