Номер по Госреестру СИ: 78218-20
78218-20 Трансформаторы напряжения
(НКФ 110-57)
Назначение средства измерений:
Трансформаторы напряжения НКФ 110-57 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

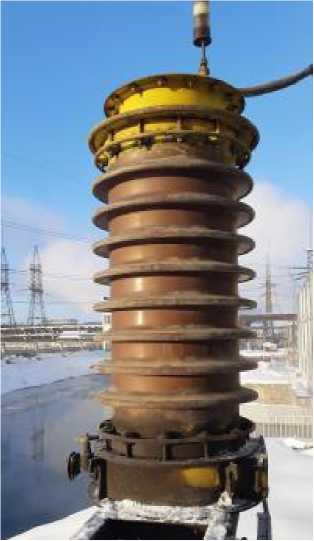

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения ДН-200э (регистрационный номер в Федеральном информационном фонде 54883-13);
-
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 31953-06);
-
- магазины нагрузок MP 3025 (регистрационный номер в Федеральном
информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
МНПО «Электрозавод», г. Москва (изготовлены в 1972 - 1976 гг.)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Заявитель
Общество с ограниченной ответственностью «РусЭнергоПром»
(ООО «РусЭнергоПром»)
ИНН 7725766980
Адрес: 117218, г. Москва, ул. Черёмушкинская Б., д. 25, строение 97, этаж 3, комн. 309
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения - однофазные, с заземляемой нейтралью.
Трансформаторы состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Трансформаторы напряжения НКФ 110-57 состоят из блока, состоящего из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслораширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Основания верхнего блока закрыты щитками, предохраняющими от попадания пыли и снега.
Общий вид трансформаторов напряжения НКФ 110-57 представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов напряжения НКФ 110-57
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки, кВ |
110/\3 |
Номинальное напряжение основной вторичной обмотки, В |
100/\3 |
Номинальное напряжение дополнительной вторичной обмотки, В |
100 |
Классы точности основных вторичных обмоток* |
0,5; 1; 3 |
Классы точности дополнительной вторичной обмотки* |
3 |
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
400;600; 1200 |
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
1200 |
Предельная мощность, В^А |
2000 |
Номинальная частота напряжения сети, Гц |
50 |
* Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для соответствующих классов точности в диапазоне от 80 до 120 % номинального напряжения первичной обмотки приведены в таблице 2. |
Таблица 2 - Пределы допускаемых относительной и абсолютной погрешностей трансформаторов
Класс точности |
Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, % |
Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, ' |
0,5 |
±0,5 |
±20 |
1 |
±1,0 |
±40 |
3 |
±3,0 |
не нормируют |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), мм, не более |
790х710х1660 |
Масса, кг, не более |
610 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У1 (от -45 до +40) |
