Сведения о средстве измерений: 81881-21 Трансформаторы напряжения

Номер по Госреестру СИ: 81881-21
81881-21 Трансформаторы напряжения
(НКФ 220-58)

Назначение средства измерений:
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения

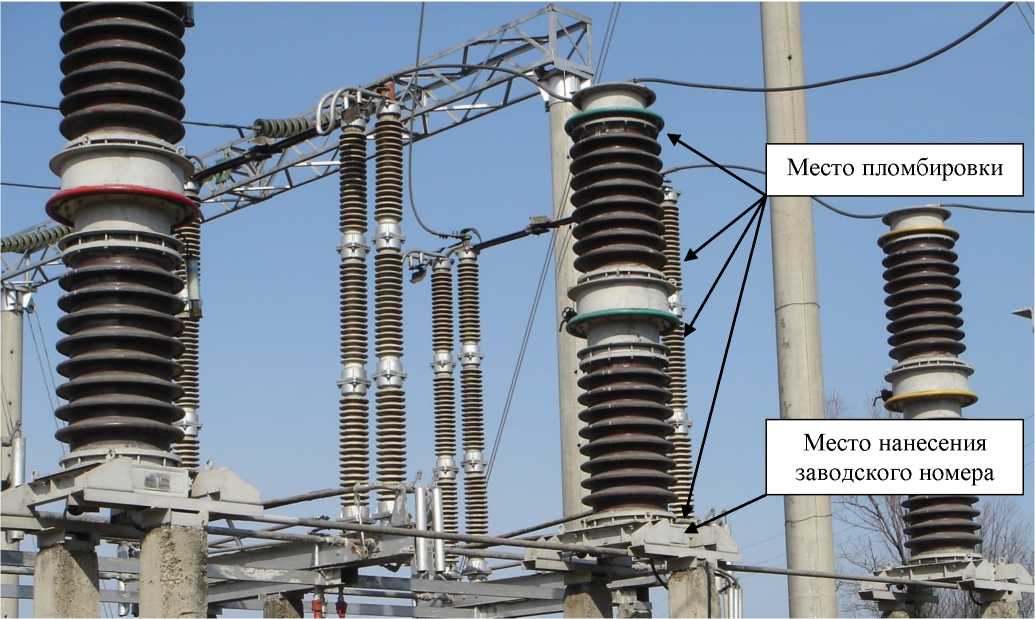

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.06.2021
Срок свидетельства -
Номер записи - 181136
ID в реестре СИ - 1388539
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-220-58, Без модификации,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
