Сведения о средстве измерений: 76104-19 Трансформаторы напряжения

Номер по Госреестру СИ: 76104-19
76104-19 Трансформаторы напряжения
(НКФ 110-57У1 и НКФ 220-58У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ 110-57У1 и НКФ 220-58У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

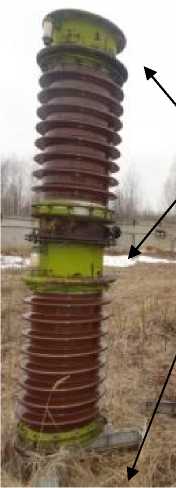

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

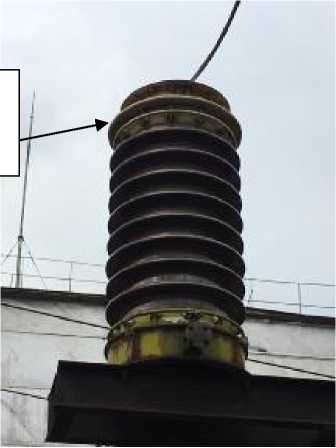

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 2

Общие сведения

Дата публикации - 14.12.2021
Срок свидетельства -
Номер записи - 173358
ID в реестре СИ - 816478
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ 220-58У1, НКФ 110-57У1,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Трансформаторы напряжения (НКФ 110-57У1 и НКФ 220-58У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
8961-82

Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
71793-18

Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
72908-18

Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
1 год
73515-18

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73512-18

Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73510-18

Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73057-18

Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
74030-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75071-19

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75606-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
76104-19

Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77076-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77918-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78218-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78537-20

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78712-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78970-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80014-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80602-20

Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80601-20

Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81434-21

Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81619-21

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81881-21

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
82593-21

Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
83128-21

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
84424-22

Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
85873-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
86331-22

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
87314-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
88465-23

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89357-23

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89932-23

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
91049-24

Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
92793-24

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
8 лет
92793-24

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
8 лет
93024-24

Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
92793-24

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
8 лет
93024-24

Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
93500-24

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
94964-25

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
94998-25

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ 110-57У1 и НКФ 220-58У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОКОМПЛЕКС"
(RA.RU.311677)
  • НКФ 220-58У1
  • НКФ 110-57У1
  • 8 0 8 0 6 0 6
    ООО "ЭНЕРГОКОМПЛЕКС"
    (RA.RU.311677)
  • 8 0 0 0 0 0 0

    Стоимость поверки Трансформаторы напряжения (НКФ 110-57У1 и НКФ 220-58У1)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Архангельский ЦСМ
    Архангельская область
    64359 44945
    ФБУ Белгородский ЦСМ
    Белгородская область
    25531 44945

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57У1 и НКФ 220-58У1

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    - делитель напряжения ДН-200э, регистрационный номер в Федеральном информационном фонде 54883-13;

    • -  прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1, регистрационный номер в Федеральном информационном фонде 31953-06;

    • -  магазины нагрузок MP 3025, регистрационный номер в Федеральном информационном фонде 22808-07.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в паспорт.


    Изготовитель


    МНПО «Электрозавод», г. Москва (изготовлены в 1965 - 1976 гг.)
    Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

    Заявитель


    Общество с ограниченной ответственностью «РусЭнергоПром»
    (ООО «РусЭнергоПром»)
    ИНН 7725766980
    Адрес: 117218, г. Москва, ул. Черёмушкинская Б., д. 25, строение 97, этаж 3, комн. 309

    Испытательный центр


    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

    Трансформаторы напряжения - однофазные, с заземляемой нейтралью.

    Трансформаторы состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.

    Трансформаторы напряжения НКФ 110-57У1 состоят из одного блока, а трансформаторы напряжения НКФ 220-58У1 - из двух блоков. Каждый блок состоит из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслораширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Основания верхнего блока закрыты щитками, предохраняющими от попадания пыли и снега.

    Общий вид трансформаторов с указанием мест пломбирования представлен на

    рисунке 1.

    Внешний вид. Трансформаторы напряжения (НКФ 110-57У1 и НКФ 220-58У1), http://oei-analitika.ru

    а) НКФ 220-58У1

    Места пломбирования

    Внешний вид. Трансформаторы напряжения (НКФ 110-57У1 и НКФ 220-58У1), http://oei-analitika.ru

    б) НКФ 110-57У1

    Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбирования

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения (заводские номера: 1062059, 1062055)

    НКФ 110-57У1

    2 шт.

    Трансформатор напряжения (заводские номера: 1042707, 1058763, 1058797, 1068076, 1068080, 1068086)

    НКФ 220-58У1

    6 шт.

    Трансформатор напряжения НКФ 110-57У1. Паспорт

    -

    2 экз.

    Трансформатор напряжения НКФ 220-58У1. Паспорт

    -

    6 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для

    НКФ 110-57У1

    НКФ 220-58У1

    Номинальное напряжение первичной обмотки, кВ

    110/^3

    220/\3

    Номинальное напряжение основной вторичной обмотки, В

    100/V3

    Номинальное напряжение дополнительной вторичной обмотки, В

    100

    Классы точности основных вторичных обмоток

    0,5; 1; 3

    Классы точности дополнительной вторичной обмотки

    3

    Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В^А

    400; 600; 1200

    Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А

    1200

    Предельная мощность, В^А

    2000

    Номинальная частота напряжения сети, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение для

    НКФ 110-57У1

    НКФ 220-58У1

    Габаритные размеры (длинахширинахвысота), мм, не более

    622х632х1790

    622x632x3595

    Масса, кг, не более

    610

    1390

    Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

    У1

    (от -35 до +35)

    У1

    (от -30 до +30)
