Сведения о средстве измерений: 73057-18 Трансформаторы напряжения

Номер по Госреестру СИ: 73057-18
73057-18 Трансформаторы напряжения
(НКФ-220-58 У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ 220-58 У1 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1975 г. по 1976 г., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530333
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-220-58 У1,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - IS_7 СИ отечественного производства, аналогичных импортным

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2306 от 2018.11.07 Об утверждении типов средств измерений

№692 от 2019.04.03 О переоформлении свидетельства об утверждении типа средства измерений № 36869 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности АИИС КУЭ ОАО "Мосгорэнерго" на объектах филиала №6 "Южный" ОАО "МОЭК" и внесении изменений в описание типа

№1736 от 2019.07.26 О внесении изменений в описание типа на системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) МУП "Объединение "Истринские электросети"

№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220-58 У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

 Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
8961-82

 Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
71793-18

 Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
72908-18

 Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		1 год
73515-18

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73512-18

 Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73510-18

 Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73057-18

 Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
74030-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75071-19

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75606-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
76104-19

 Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77076-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77918-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78218-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78537-20

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78712-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78970-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80014-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80602-20

 Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80601-20

 Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81434-21

 Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81619-21

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81881-21

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
82593-21

 Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
83128-21

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
84424-22

 Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
85873-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
86331-22

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
87314-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
88465-23

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89357-23

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89932-23

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
91049-24

 Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
93500-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94964-25

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94998-25

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
Отчет - MV_8 Проверить как часто используется эталон: первичные эталоны, средства измерений в качестве эталонов, эталоны единиц величин

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ-220-58 У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НПК"
(RA.RU.313336)
  • НКФ-220-58 У1
    		•  4 0 4 0 2 0 2

    Стоимость поверки Трансформаторы напряжения (НКФ-220-58 У1)

    Организация, регион Стоимость, руб Средняя стоимость
    ООО "ПРОМЭНЕРГОСТАНДАРТ"
    Краснодарский край     		5500 5500

    Программное обеспечение

    отсутствует.

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.

    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 220-58 У1

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    МНПО «Электрозавод» (изготовлены в 1975-1976 гг.)
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Заявитель


    Общество с ограниченной ответственностью «АйТи Энерджи Сервис» (ООО «АйТи Энерджи Сервис»)
    ИНН 7729403949
    Адрес: 109074, г. Москва, Китайгородский пр-д, д.7 стр.5
    Телефон: +7 (495) 627-30-01
    Web-сайт: www.it-energy.ru
    E-mail: office@it-energy.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

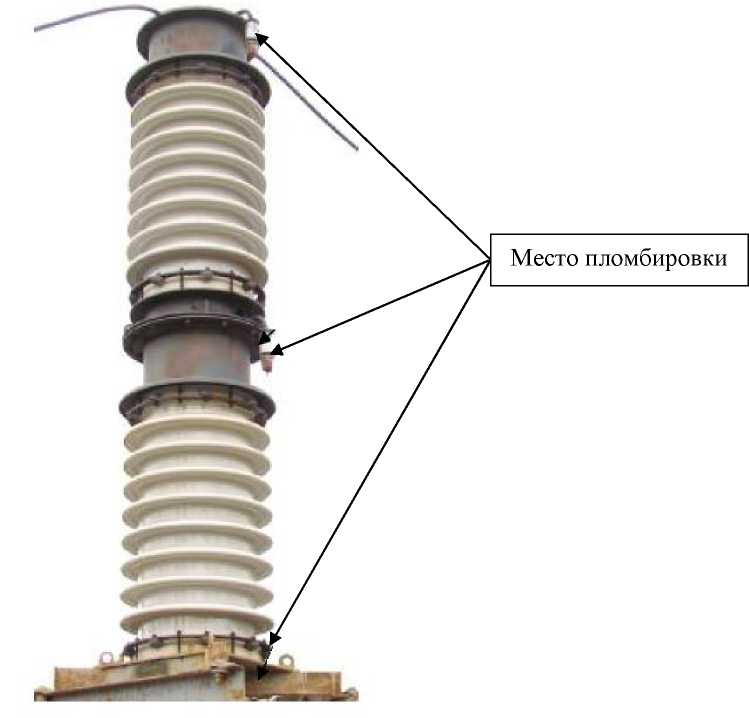

    Общий вид средства измерений и схема пломбировки от несанкционированного

    доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НКФ-220-58 У1), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Программное обеспечение отсутствует.

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения (заводские номера: 1064954, 1055272)

    НКФ 220-58 У1

    2 шт.

    Паспорт

    -

    2 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Наибольшее рабочее напряжение, кВ

    220

    Номинальное напряжение первичной обмотки Ц^ном? кВ

    220/^3

    Номинальное напряжение вторичной обмотки и2ном5 В

    100/^3

    Класс точности основной вторичной обмотки

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Номинальная частота, Гц

    50

    Масса, кг, не более

    1340

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
