Номер по Госреестру СИ: 87314-22
87314-22 Трансформаторы напряжения
(НКФ 220-58)
Назначение средства измерений:
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 11.11.2022
Срок свидетельства -
Номер записи - 189329
ID в реестре СИ - 1403708
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-220-58 У1,
Производитель
Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1343 дн.
Приказы РСТ, где упоминается данный тип СИ
№1455 от 2023.07.12 ПРИКАЗ_Об утверждении типов средств измерений (10)
№2814 от 2022.11.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ 220-58)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений МНПО "Электрозавод"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
5898-77 |
Трансформаторы напряжения, НДЕ-500-72У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
8961-82 |
Трансформаторы напряжения, ЗНОМ-24-69У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
71793-18 |
Трансформаторы напряжения, НКФ-110 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
72908-18 |
Трансформаторы напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
73515-18 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73512-18 |
Трансформаторы напряжения, НКФ-500 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73510-18 |
Трансформаторы напряжения, НКФ-110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73057-18 |
Трансформаторы напряжения, НКФ-220-58 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
74030-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
75071-19 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
75606-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
76104-19 |
Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
77076-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
77918-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78218-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78537-20 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78712-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78970-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80014-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80602-20 |
Трансформаторы напряжения, ЗНОМ-35-65 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80601-20 |
Трансформаторы напряжения, ЗНОМ-35-54 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81434-21 |
Трансформаторы напряжения, НКФ-500 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81619-21 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81881-21 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
82593-21 |
Трансформаторы напряжения, ЗНОМ-35-65 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
83128-21 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
84424-22 |
Трансформатор напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
85873-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
86331-22 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
87314-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
88465-23 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
89357-23 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
89932-23 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
91049-24 |
Трансформатор напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
93500-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
94964-25 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
94998-25 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения (НКФ 220-58)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Трансформаторы напряжения (НКФ 220-58)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательМНПО «Электрозавод»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
МНПО «Электрозавод»Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Конструктивно трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням. Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ 220-58 зав. № 949406, 971552, модификации НКФ 220-58 У1 зав. № 1029158, 1029182, 1029150, 1047254, 1047237, 1047258.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

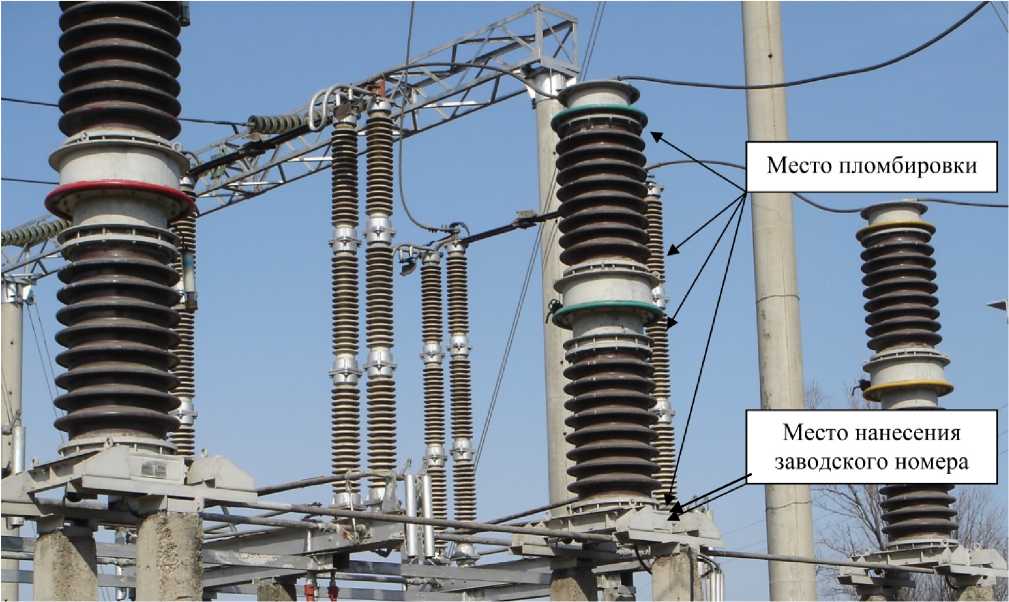

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
