Номер по Госреестру СИ: 78970-20
78970-20 Трансформаторы напряжения
(НКФ 220-58)
Назначение средства измерений:
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

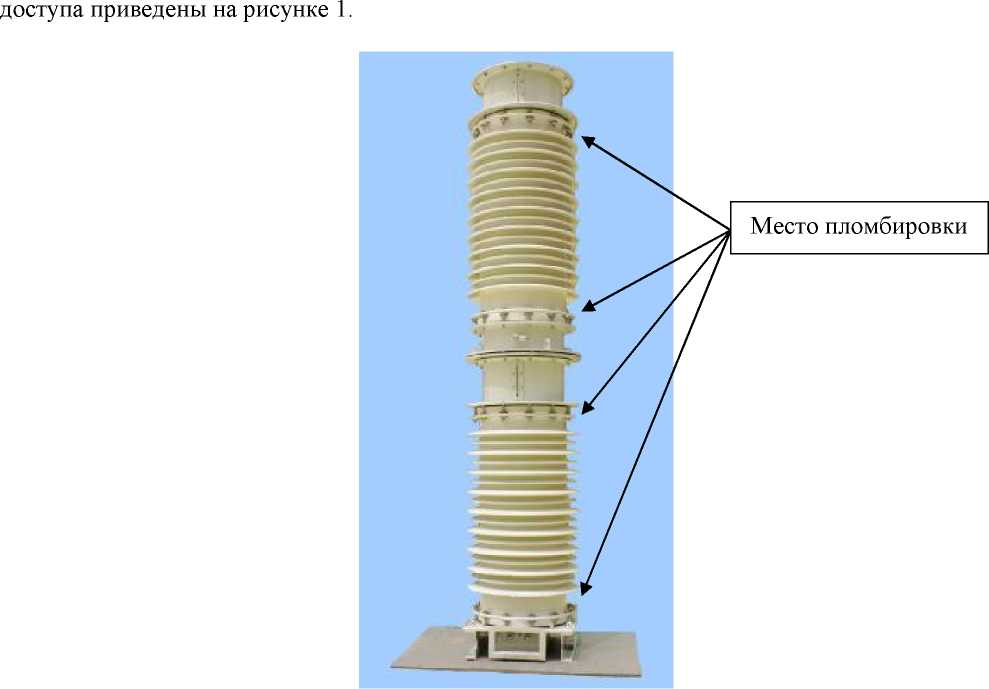

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1381091
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-220-58У1, НКФ-220-58 У1, НКФ 220-58 У1, НКФ 220-58, Нет модификации, мод. НКФ-220-58 У1, Без модификации,
Производитель
Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 47
Выдано извещений - 2
Кол-во периодических поверок - 27
Кол-во средств измерений - 30
Кол-во владельцев - 5
Усредненный год выпуска СИ - 1976
МПИ по поверкам - 1025 дн.
Приказы РСТ, где упоминается данный тип СИ
№899 от 2022.04.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (5)
№1372 от 2020.08.12 ПРИКАЗ. об утверждении типов СИ 15 шт
№2564 от 2021.11.16 Об утверждении типов средств измерений
№662 от 2024.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ 220-58)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений МНПО "Электрозавод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
5898-77 |
Трансформаторы напряжения, НДЕ-500-72У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
|
8961-82 |
Трансформаторы напряжения, ЗНОМ-24-69У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
|
71793-18 |
Трансформаторы напряжения, НКФ-110 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
72908-18 |
Трансформаторы напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
73515-18 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
73512-18 |
Трансформаторы напряжения, НКФ-500 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
73510-18 |
Трансформаторы напряжения, НКФ-110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
73057-18 |
Трансформаторы напряжения, НКФ-220-58 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
74030-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
75071-19 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
75606-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
76104-19 |
Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
77076-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
77918-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78218-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78537-20 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78712-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78970-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80014-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80602-20 |
Трансформаторы напряжения, ЗНОМ-35-65 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80601-20 |
Трансформаторы напряжения, ЗНОМ-35-54 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81434-21 |
Трансформаторы напряжения, НКФ-500 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81619-21 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81881-21 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82593-21 |
Трансформаторы напряжения, ЗНОМ-35-65 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
83128-21 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
84424-22 |
Трансформатор напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85873-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86331-22 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87314-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88465-23 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89357-23 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89932-23 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91049-24 |
Трансформатор напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93500-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94964-25 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94998-25 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Трансформаторы напряжения (НКФ 220-58)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 0 | 2 | 2 | 0 | 0 | ||
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 32 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ООО "ЭНЕРГОКОМПЛЕКС" (RA.RU.311677) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Трансформаторы напряжения (НКФ 220-58)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 220-58
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
МНПО «Электрозавод» (изготовлены в 1968-1982 гг.)
Адрес: 107023, г. Москва, ул. Электрозаводская, 21
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
Общий вид средства измерений и схема пломбировки от несанкционированного
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения (заводские номера: 917337, 977582, 1012301, 949324) |
НКФ 220-58 |
4 шт. |
|
Трансформатор напряжения (заводские номера: 1047209, 1047224, 1054505, 1119589, 1150873, 1150892, 1150902, 1150898, 1173555, 1150878, 1150875, 1151110, 1110346, 1119642, 1119643, 1041133, 1047241, 1047240, 1047201, 1047200, 1068135, 1068163, 1068112) |
НКФ 220-58 У1 |
23 шт. |
|
Паспорт |
НКФ 220-58 |
4 экз. |
|
Паспорт |
НКФ 220-58 У1 |
23 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
220/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
400 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
