Номер по Госреестру СИ: 80601-20
80601-20 Трансформаторы напряжения
(ЗНОМ-35-54)

Назначение средства измерений:
Трансформаторы напряжения ЗНОМ-35-54 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 179920
ID в реестре СИ - 1385836
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет, ЗНОМ-35-54,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

CR_5 Поверки

Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)

Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.

Что внутри отчета

Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).

Содержание отчета

Общие сведения

Количество типов средств измерений, закрепленных за ООО «Константа».
Динамика работы компании на рынке поверок по годам.

Данные по поверкам

Разбивка по годам: 2021–2025.
Первичные и периодические поверки.
Распределение по юридическим и физическим лицам.
Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).

Группы средств измерений

Сводные таблицы по ключевым видам СИ:

Твердомеры, микротвердомеры.
Приборы для измерения блеска.
Толщиномеры покрытий.
Другие группы по классификатору ФГИС «Аршин».

Статистика

Количество выполненных поверок и извещений.
Число владельцев СИ по каждому типу.

Доли организаций в динамике

Позиции ООО «Константа» относительно конкурентов.
Доля рынка по годам, тренды изменений.

Визуализация

Графики динамики поверок по годам и типам СИ.
Таблицы для отслеживания тенденций развития компании.

Ключевые цифры (пример по выбранным группам СИ, 2025)

Показатель	Значение	Комментарий
Всего поверок	11 645	по выбранным группам СИ
Первичных поверок	1 681	доля «Константы»: 0%
Периодических поверок	9 964	доля «Константы»: 1,91%
Доля «Константы» (общая)	1,63%	190 из 11 645 поверок

Примеры объектов учета (2025)

Твердомеры шариковые, № 1239-59 — 145 поверок.
Твердомеры (ТК-2), № 1245-59 — 215 поверок.
Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.

Кому полезен отчет

Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
Экспертам-метрологам — структура рынка поверок и тренды.
Заказчикам/инвесторам — подтвержденная активность на рынке измерений.

Форматы и наполнение

PDF-отчет с графиками, таблицами и комментариями.
Excel-приложение с детальными выгрузками для самостоятельного анализа.
Методологическая записка с описанием источников и логики обработки данных.

Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 32
Кол-во средств измерений - 14
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1439 дн.

Приказы РСТ, где упоминается данный тип СИ

№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год

№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)

№2852 от 2017.12.18 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 октября 2016 г. № 1634 "Об утверждении Программы национальной стандартизации на 2017 год"

№2343 от 2020.12.31 Об утверждении типов средств измерений

№1390 от 2021.07.20 О внесении изменений в сведения об утвержденном типе средств измерений

№451 от 2023.03.01 ПРИКАЗ_Об утверждении типов средств измерений (18)

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№248 от 2025.02.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)

Наличие аналогов СИ: Трансформаторы напряжения (ЗНОМ-35-54)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
5898-77	Трансформаторы напряжения, НДЕ-500-72У1 МНПО "Электрозавод" (РОССИЯ г. Москва)		4 года
8961-82	Трансформаторы напряжения, ЗНОМ-24-69У1 МНПО "Электрозавод" (РОССИЯ г. Москва)		4 года
71793-18	Трансформаторы напряжения, НКФ-110 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
72908-18	Трансформаторы напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	1 год
73515-18	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
73512-18	Трансформаторы напряжения, НКФ-500 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
73510-18	Трансформаторы напряжения, НКФ-110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
73057-18	Трансформаторы напряжения, НКФ-220-58 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
74030-19	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
75071-19	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
75606-19	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
76104-19	Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
77076-19	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
77918-20	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
78218-20	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
78537-20	Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
78712-20	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
78970-20	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
80014-20	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
80602-20	Трансформаторы напряжения, ЗНОМ-35-65 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
80601-20	Трансформаторы напряжения, ЗНОМ-35-54 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
81434-21	Трансформаторы напряжения, НКФ-500 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
81619-21	Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
81881-21	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
82593-21	Трансформаторы напряжения, ЗНОМ-35-65 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
83128-21	Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
84424-22	Трансформатор напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
85873-22	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
86331-22	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
87314-22	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
88465-23	Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
89357-23	Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
89932-23	Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
91049-24	Трансформатор напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
92793-24	Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	8 лет
92793-24	Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	8 лет
93024-24	Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
92793-24	Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	8 лет
93024-24	Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
93500-24	Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
94964-25	Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года
94998-25	Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва)	ОТ МП	4 года

FA_4 На чем зарабатывает организация (за год)

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (ЗНОМ-35-54)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Периодических поверок	Для юриков	Для юриков периодические
ФГУП "ВНИИМС" (01.00225-2011)	РСТ	ЗНОМ-35-54	2		2	2	2
ДЦМ КБШ (RA.RU.312831)		ЗНОМ-35-54	9		9	0	0
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	ЗНОМ-35-54	3		3	3	3
ООО "УК СТС" (RA.RU.312198)		нет	3		3	0	0
ДЦМ КБШ ЖД ОАО «РЖД» (RA.RU.310555)		ЗНОМ-35-54	15	6	15	15	15

Стоимость поверки Трансформаторы напряжения (ЗНОМ-35-54)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОМ-35-54

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Изготовитель

МНПО «Электрозавод» (изготовлены в 1969 г.)
Адрес: 107023, г. Москва, ул. Электрозаводская, 21

Заявитель

Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения - однофазные, масляные, трехобмоточные.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в металлическом баке, заполненном трансформаторным маслом.

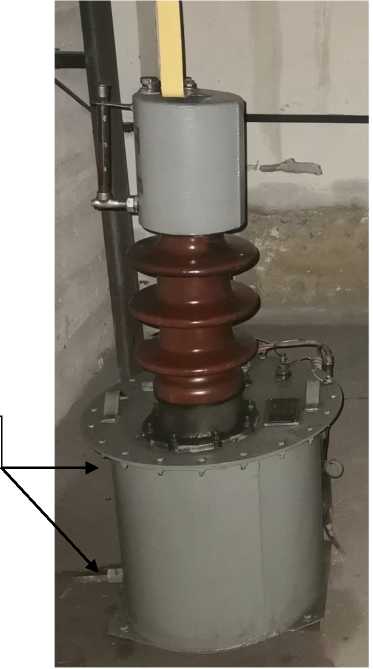

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

Внешний вид. Трансформаторы напряжения (ЗНОМ-35-54), http://oei-analitika.ru

от несанкционированного доступа

Рисунок 1 - Общий вид средства измерений и схема пломбировки

Программное обеспечение отсутствует.

Таблица 3 -

Наименование	Обозначение	Количество
Трансформатор напряжения	ЗНОМ-35-54	2 шт.

Паспорт

ЗНОМ-35-54

2 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	953636, 953692
Номинальное напряжение первичной обмотки и1_ном, кВ	35/^3
Номинальное напряжение вторичной обмотки и2ном, В	100/^3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	150

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

CR_5 Поверки

Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)

Что внутри отчета

Содержание отчета

Общие сведения

Данные по поверкам

Группы средств измерений

Статистика

Доли организаций в динамике

Визуализация

Ключевые цифры (пример по выбранным группам СИ, 2025)

Кому полезен отчет

Форматы и наполнение

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Трансформаторы напряжения (ЗНОМ-35-54)

Все средства измерений МНПО "Электрозавод"

FA_4 На чем зарабатывает организация (за год)

Кто поверяет Трансформаторы напряжения (ЗНОМ-35-54)

Стоимость поверки Трансформаторы напряжения (ЗНОМ-35-54)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Описание средства измерений Трансформаторы напряжения (ЗНОМ-35-54)

Комплектность средства измерений Трансформаторы напряжения (ЗНОМ-35-54)

Метрологические и технические характеристики Трансформаторы напряжения (ЗНОМ-35-54)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

CR_5 Поверки

Что внутри отчета

Содержание отчета

Общие сведения

Данные по поверкам

Группы средств измерений

Статистика

Доли организаций в динамике

Визуализация

Ключевые цифры (пример по выбранным группам СИ, 2025)

Кому полезен отчет

Форматы и наполнение

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Трансформаторы напряжения (ЗНОМ-35-54)

Все средства измерений МНПО "Электрозавод"

FA_4 На чем зарабатывает организация (за год)

Кто поверяет Трансформаторы напряжения (ЗНОМ-35-54)

Стоимость поверки Трансформаторы напряжения (ЗНОМ-35-54)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Описание средства измерений Трансформаторы напряжения (ЗНОМ-35-54)

Описание средства измерений Трансформаторы напряжения (ЗНОМ-35-54)

Комплектность средства измерений Трансформаторы напряжения (ЗНОМ-35-54)

Комплектность средства измерений Трансформаторы напряжения (ЗНОМ-35-54)

Метрологические и технические характеристики Трансформаторы напряжения (ЗНОМ-35-54)

Метрологические и технические характеристики Трансформаторы напряжения (ЗНОМ-35-54)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
