Сведения о средстве измерений: 77076-19 Трансформаторы напряжения

Номер по Госреестру СИ: 77076-19
77076-19 Трансформаторы напряжения
(НКФ 110-57)

Назначение средства измерений:
Трансформаторы напряжения НКФ 110-57 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1958 по 1978 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1010911
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-110-57У1, НКФ-110-57 У1, НКФ-110-57, НКФ 110-57У1, НКФ 110-57 У1, НКФ 110-57, Без модификации,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 56
Кол-во средств измерений - 28
Кол-во владельцев - 6
Усредненный год выпуска СИ - 1972
МПИ по поверкам - 1366 дн.

Наличие аналогов СИ: Трансформаторы напряжения (НКФ 110-57)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
8961-82

Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
71793-18

Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
72908-18

Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
1 год
73515-18

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73512-18

Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73510-18

Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73057-18

Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
74030-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75071-19

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75606-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
76104-19

Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77076-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77918-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78218-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78537-20

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78712-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78970-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80014-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80602-20

Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80601-20

Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81434-21

Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81619-21

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81881-21

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
82593-21

Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
83128-21

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
84424-22

Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
85873-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
86331-22

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
87314-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
88465-23

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89357-23

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89932-23

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
91049-24

Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Кто поверяет Трансформаторы напряжения (НКФ 110-57)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • НКФ 110-57 У1
  • 2 0 2 0 2 0 2
    ФБУ "Брянский ЦСМ"
    (RA.RU.311364)
    РСТ
  • НКФ 110-57 У1
  • НКФ 110-57
  • 3 0 3 0 3 0 3
    ООО ЭТЦ "ТЕХАУДИТ"
    (RA.RU.311598)
  • НКФ 110-57
  • 10 0 10 0 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • 26 0 26 0 16 0 16
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • НКФ-110-57У1
  • 2 2 0 2 0 2 0 2
    ООО "НПК"
    (RA.RU.313336)
  • НКФ-110-57 У1
  • 1 0 1 0 1 0 1
    ООО "ЭНЕРГОКОМПЛЕКС"
    (RA.RU.311677)
  • НКФ 110-57 У1
  • 3 0 3 0 3 0 3
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • НКФ-110-57
  • 3 0 3 0 3 0 3
    ФБУ "КОСТРОМСКОЙ ЦСМ"
    (RA.RU.311489)
    РСТ
  • НКФ 110-57У1
  • НКФ-110-57У1
  • 6 3 0 6 0 6 0 6

    Стоимость поверки Трансформаторы напряжения (НКФ 110-57)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Брянский ЦСМ
    Брянская область
    28160 29568
    ФБУ Брянский ЦСМ
    Брянская область
    30975 29568

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Лист № 3 Всего листов 3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке .


    Изготовитель


    МНПО «Электрозавод»
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Заявитель

    Общество с ограниченной ответственностью    «Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
    Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48 Web-сайт: www.ackye.ru E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96 Web-caftr: www.rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

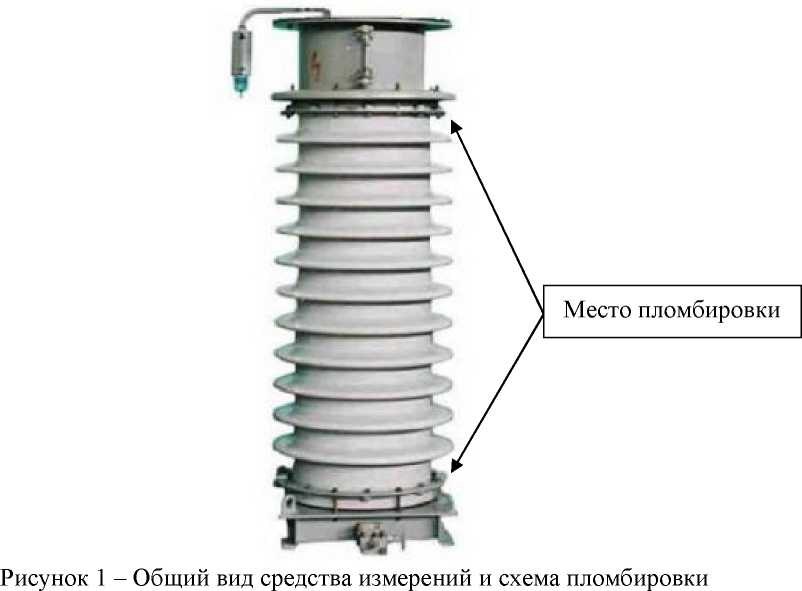

    Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НКФ 110-57), http://oei-analitika.ru

    от несанкционированного доступа

    Программное обеспечение отсутствует.

    Лист № 2 Всего листов 3

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения (заводские номера: 1019532, 1019115, 1019156, 1019557, 1019227, 1018967, 980278, 980334, 980330, 980324, 980295, 1010362, 1010396, 1003662, 1010385, 1010403, 980510, 980504, 980511, 980500, 980516, 1018469, 1018975, 1018978, 942426, 942422, 942432, 1003746, 1000749, 1003704, 1000723, 1000744, 1000762, 1012633, 942338, 925767, 1023052, 1024592, 1023192, 1024558, 971753, 971739, 971791, 1019611, 1019617, 1019655, 1019645, 1019672, 1019621, 971741, 971757, 942440, 949375, 949578, 961302, 1012766, 805421)

    НКФ 110-57

    57 шт.

    Трансформатор напряжения

    (заводские номера: 1082309, 1047525, 1033843, 1095872, 1095884, 1095861, 1095832, 1095867, 1062129, 1062128, 1029665, 1107557, 1107552, 1107501, 1107182, 1095723, 1107606, 1054216, 1054329, 1054340, 1080860, 1095614, 1029443, 1029437, 1054168, 1054145, 1054116, 1054155, 1054172, 1054178)

    НКФ 110-57 У1

    30 шт.

    Паспорт

    НКФ 110-57

    57 экз.

    Паспорт

    НКФ 110-57 У1

    30 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота £ном, Гц

    50

    Класс точности основной вторичной обмотки

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
