Номер по Госреестру СИ: 89932-23
89932-23 Трансформаторы напряжения
(НКФ 220-58)
Назначение средства измерений:
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

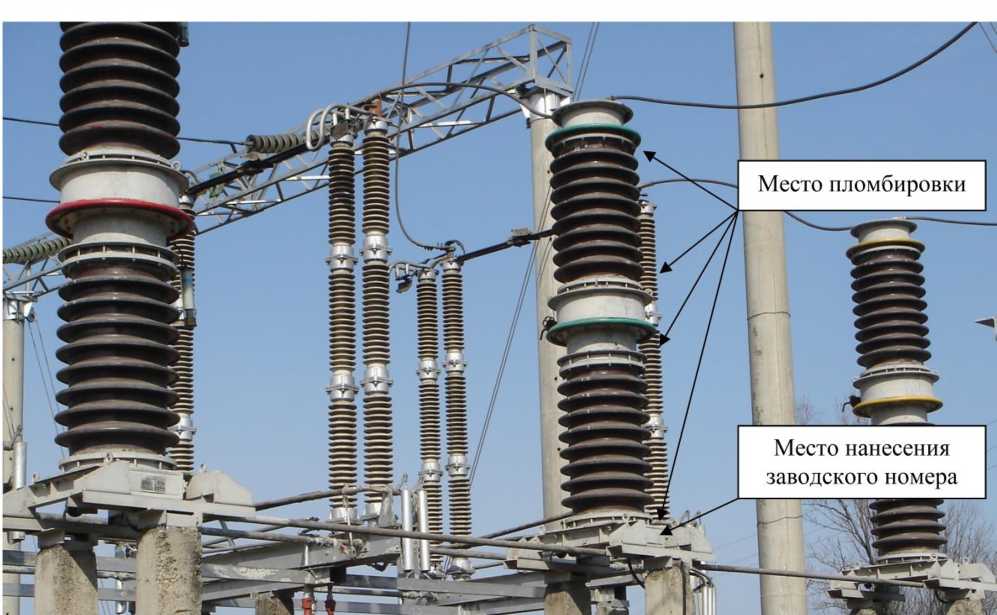

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2023
Срок свидетельства -
Номер записи - 191879
ID в реестре СИ - 1410852
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ 220-58 У1, НКФ 220-58,
Производитель
Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1812 от 2023.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ 220-58)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений МНПО "Электрозавод"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
5898-77 |
Трансформаторы напряжения, НДЕ-500-72У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
8961-82 |
Трансформаторы напряжения, ЗНОМ-24-69У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
71793-18 |
Трансформаторы напряжения, НКФ-110 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
72908-18 |
Трансформаторы напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
73515-18 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73512-18 |
Трансформаторы напряжения, НКФ-500 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73510-18 |
Трансформаторы напряжения, НКФ-110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73057-18 |
Трансформаторы напряжения, НКФ-220-58 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
74030-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
75071-19 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
75606-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
76104-19 |
Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
77076-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
77918-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78218-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78537-20 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78712-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78970-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80014-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80602-20 |
Трансформаторы напряжения, ЗНОМ-35-65 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80601-20 |
Трансформаторы напряжения, ЗНОМ-35-54 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81434-21 |
Трансформаторы напряжения, НКФ-500 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81619-21 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81881-21 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
82593-21 |
Трансформаторы напряжения, ЗНОМ-35-65 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
83128-21 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
84424-22 |
Трансформатор напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
85873-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
86331-22 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
87314-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
88465-23 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
89357-23 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
89932-23 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
91049-24 |
Трансформатор напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
93500-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Трансформаторы напряжения (НКФ 220-58)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 |
Стоимость поверки Трансформаторы напряжения (НКФ 220-58)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
МНПО «Электрозавод»
Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
МНПО «Электрозавод»
Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Конструктивно трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням. Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ 220-58 зав. № 956061, 956048, 949405, модификации НКФ 220-58 У1 зав. № 1042758, 1028355, 1029193, 1029209, 1029163, 1034040, 1034038, 1034037, 1034044, 1034039, 1119609, 1119600, 1119602, 1110323, 1110325, 1119612.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки И1ном, кВ |
220/\3 |
Номинальное напряжение вторичной обмотки И2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
400 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
