Номер по Госреестру СИ: 84424-22
84424-22 Трансформатор напряжения
(НКФ-110-57)
Назначение средства измерений:
Трансформатор напряжения НКФ-110-57 (далее по тексту - трансформатор напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.

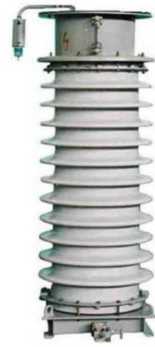

Трансформатор напряжения
