Номер по Госреестру СИ: 86331-22
86331-22 Трансформаторы напряжения
(НКФ 110-57)
Назначение средства измерений:
Трансформаторы напряжения НКФ 110-57 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 09.08.2022
Срок свидетельства -
Номер записи - 188332
ID в реестре СИ - 1401332
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-110-57, НКФ 110-57 У1,
Производитель
Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1418 дн.
Приказы РСТ, где упоминается данный тип СИ
№1918 от 2022.08.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ 110-57)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений МНПО "Электрозавод"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
5898-77 |
Трансформаторы напряжения, НДЕ-500-72У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
8961-82 |
Трансформаторы напряжения, ЗНОМ-24-69У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
71793-18 |
Трансформаторы напряжения, НКФ-110 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
72908-18 |
Трансформаторы напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
73515-18 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73512-18 |
Трансформаторы напряжения, НКФ-500 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73510-18 |
Трансформаторы напряжения, НКФ-110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
73057-18 |
Трансформаторы напряжения, НКФ-220-58 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
74030-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
75071-19 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
75606-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
76104-19 |
Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
77076-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
77918-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78218-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78537-20 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78712-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
78970-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80014-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80602-20 |
Трансформаторы напряжения, ЗНОМ-35-65 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
80601-20 |
Трансформаторы напряжения, ЗНОМ-35-54 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81434-21 |
Трансформаторы напряжения, НКФ-500 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81619-21 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
81881-21 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
82593-21 |
Трансформаторы напряжения, ЗНОМ-35-65 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
83128-21 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
84424-22 |
Трансформатор напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
85873-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
86331-22 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
87314-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
88465-23 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
89357-23 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
89932-23 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
91049-24 |
Трансформатор напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Трансформаторы напряжения (НКФ 110-57)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Трансформаторы напряжения (НКФ 110-57)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряженияНормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательМНПО «Электрозавод»
Адрес: 107023, г. Москва, ул. Электрозаводская, 21
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. На основании размещена информационная табличка с указанием технических данных трансформаторов напряжения.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ 110-57 зав. № 925778, 949438, 942502, 977688, 977683, 977698 и модификации НКФ 110-57 У1 зав. № 1080658, 1080632.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

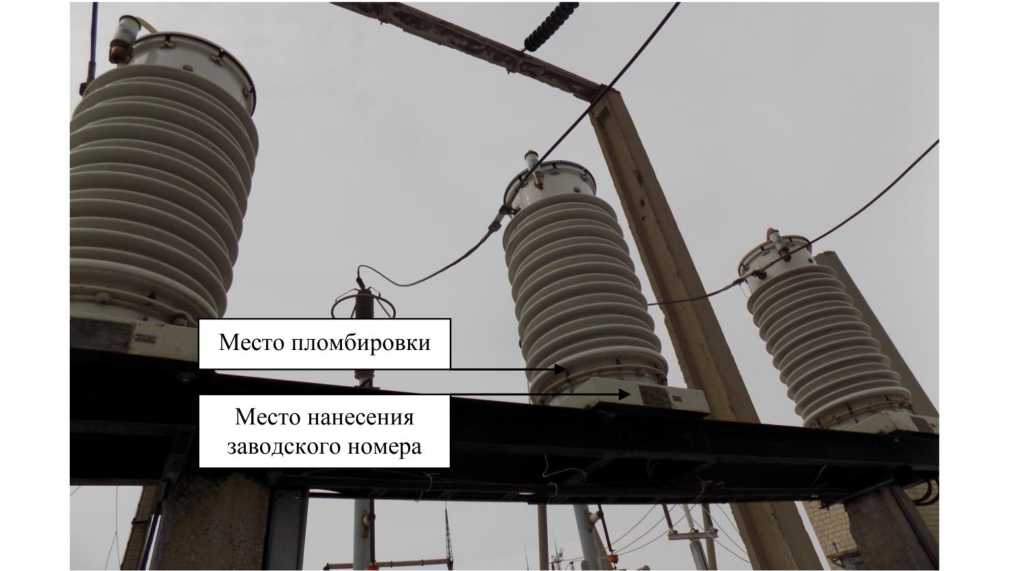

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
места нанесения заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения |
НКФ 110-57 |
1 шт. |
Паспорт |
НКФ 110-57 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки Uinmi, кВ |
110/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
400 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
