Сведения о средстве измерений: 83128-21 Трансформаторы напряжения

Номер по Госреестру СИ: 83128-21
83128-21 Трансформаторы напряжения
(НТМИ-10-66)

Назначение средства измерений:
Трансформаторы напряжения НТМИ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 23.09.2021
Срок свидетельства -
Номер записи - 184454
ID в реестре СИ - 1393130
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НТМИ-6, НТМИ-10-66У3, НТМИ-10-66 У4, НТМИ-10-66 У3, НТМИ-10, Без модификации,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 53
Кол-во средств измерений - 37
Кол-во владельцев - 8
Усредненный год выпуска СИ - 1980
МПИ по поверкам - 876 дн.

Приказы РСТ, где упоминается данный тип СИ

№2053 от 2021.09.20 Об утверждении типов средств измерений

№677 от 2024.03.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения (НТМИ-10-66)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
8961-82

Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
4 года
71793-18

Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
72908-18

Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
1 год
73515-18

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73512-18

Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73510-18

Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
73057-18

Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
74030-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75071-19

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
75606-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
76104-19

Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77076-19

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
77918-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78218-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78537-20

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78712-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
78970-20

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80014-20

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80602-20

Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
80601-20

Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81434-21

Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81619-21

Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
81881-21

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
82593-21

Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
83128-21

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
84424-22

Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
85873-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
86331-22

Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
87314-22

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
88465-23

Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89357-23

Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
89932-23

Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года
91049-24

Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва)
ОТ
МП
4 года

Кто поверяет Трансформаторы напряжения (НТМИ-10-66)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСЕРВИС"
(RA.RU.311269)
  • НТМИ-10-66 У3
  • НТМИ-10-66У3
  • 3 0 3 0 3 0 3
    ДЦМ КБШ
    (RA.RU.312831)
  • НТМИ-10
  • НТМИ-6
  • 2 0 2 0 0 0 0
    ООО ЭТЦ "ТЕХАУДИТ"
    (RA.RU.311598)
  • НТМИ-10-66У3
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • НТМИ-10-66У3
  • НТМИ-10-66 У3
  • НТМИ-10-66 У4
  • 43 0 43 0 29 0 29
    ООО "ЭНЕРТЕСТ"
    (RA.RU.311723)
  • НТМИ-10-66У3
  • 1 1 0 0 1 1 0
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • НТМИ-10-66У3
  • 3 2 1 0 3 2 1
    ООО "ЭНЕРГОКОМПЛЕКС"
    (RA.RU.311677)
  • НТМИ-10-66У3
  • 3 0 3 0 2 0 2

    Стоимость поверки Трансформаторы напряжения (НТМИ-10-66)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НТМИ-10-66

    Техническая документация изготовителя

    Изготовитель

    МНПО «Электрозавод» (изготовлены в 1967-1987 гг.)
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.

    Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения следующих модификаций:

    НТМИ-10-66 зав. № 179, 223, 304, 320;

    НТМИ-10-66У3 зав. № 462, 648, 684, 685, 713, 802, 803, 1318, 1557, 2155, 2166, 2458, 2467, 2801, 2828, 2834, 3007, 3213, 3238, 3633, 3691, 4073, 4284, 4305, 4524, 5245, 5690, 6107, 6147, 6479, 6656, 6729, 7655.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

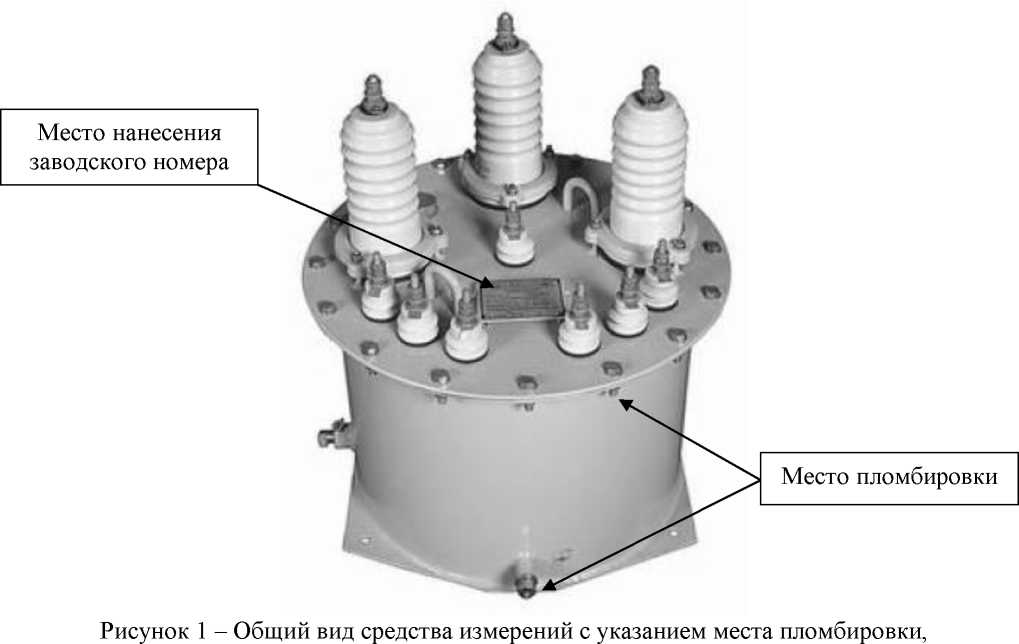

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НТМИ-10-66), http://oei-analitika.ru

    места нанесения заводского номера

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    НТМИ-10-66

    1 шт.

    Паспорт

    НТМИ-10-66

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    179, 223, 304, 320, 462, 648, 684, 685, 713, 802, 803, 1318, 1557, 2155, 2166, 2458, 2467, 2801, 2828, 2834, 3007, 3213, 3238, 3633, 3691, 4073, 4284, 4305, 4524, 5245, 5690, 6107, 6147, 6479, 6656, 6729, 7655

    Номинальное напряжение первичной обмотки Unmi, кВ

    10

    Номинальное напряжение вторичной обмотки и2ном, В

    100

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    120

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
