МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

16 ноября 2021 г.

2564

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания      типов      средств      измерений,      прилагаемые

к настоящему приказу.

  • 2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

<--------------------------------\

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ Э11

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

V__________—__________/




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Танки наливного судна "УМ-БА"

Обозна

чение отсутствует

Е

83661-21

Slop P, Slop S, 1P, 1C, 1S, 2P, 2C, 2S, 3P, 3C, 3S, 4P, 4C, 4S, 5P, 5C, 5S

Hitachi Zosen Corporation,

Япония

Hitachi Zosen Corporation,

Япония

ОС

МП 12587-2020

5 лет

Общество с ограниченной ответственностью "РПК Норд" (ООО "РПК Норд"), г. Мурманск

ВНИИР - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", Республика Татарстан, г. Казань

17.12.2020

2.

Мерники металлические технические 1-го класса

К7-ВМА

Е

83662-21

3, 2394, 2549

ПО "Смелян-ский машиностроительный завод", Украина

ПО "Смелян-ский машиностроительный завод", Украина

ОС

ГОСТ

8.633-2013

2 года

Общество с ограниченной ответственностью "ШАЦКИЙ ЛИКЕ-РОВОДОЧ-

НЫЙ ЗАВОД" (ООО "ШАЦ

КИЙ ЛИКЕ-РОВОДОЧ-

НЫЙ ЗА

ВОД"), Рязанская обл., г.

Шацк

ФБУ "Пензенский ЦСМ", г. Пенза

09.06.2021

3.

Система ав-

Обозна-

Е

83663-21

001

Общество с

Общество с

ОС

МП 40-

4 года

Общество с

ООО "АСЭ", г.

31.08.2021

томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) "Южноуральской

ГРЭС-2"

чение отсутствует

ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ограниченной ответственностью "Автоматизированные системы в энергетике"

(ООО "АСЭ"), г. Владимир

2021

ограниченной ответственностью "Автоматизированные системы в энергетике"

(ООО "АСЭ"), г. Владимир

Владимир

4.

Счетчики электрической энергии статические однофазные

SP 101

С

83664-21

92742106, 92802106

Акционерное общество Научно-производственный центр "Спектр" (АО НПЦ "Спектр"), г.

Самара

Акционерное общество Научно-производственный центр "Спектр" (АО НПЦ "Спектр"), г. Самара

ОС

МП-

318/07

2021

16 лет

Акционерное общество Научно-производственный центр "Спектр"

(АО НПЦ "Спектр"), г.

Самара

ООО "ПРОММАШ ТЕСТ", г. Москва

30.08.2021

5.

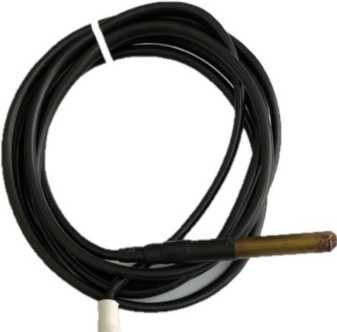

Преобразователи измерительные температуры

МС1218

Ц

С

83665-21

2100113, 2100114,

2100115, 2100116

Общество с ограниченной ответственностью "Научно-производственное предприятие

Электромеханика" (ООО "НПП Электромеханика"),

г. Воронеж

Общество с ограниченной ответственностью "Научно-производственное предприятие Электромеханика" (ООО "НПП Электромеханика"), г. Воронеж

ОС

МП 207046-2021

2 года

Общество с ограниченной ответственностью "Научно-производственное предприятие Электромеханика" (ООО "НПП Электромеханика"), г. Воронеж

ФГУП "ВНИИМС", г. Москва

20.08.2021

6.

Система ав-томатизиро-ванная ин-формацион-но-

измеритель-

Обозначение отсутствует

Е

83666-21

311

Публичное акционерное общество "Федеральная сетевая компания Единой

Публичное акционерное общество "Федеральная сетевая компания Единой

ОС

РТ-МП-976-5002021

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР-

ФБУ "Ростест-Москва", г. Москва

30.09.2021

ная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт

энергетической системы" (ПАО "ФСК ЕЭС"), г.

Москва

энергетической системы" (ПАО "ФСК ЕЭС"), г.

Москва

ГОАУДИТ-

КОНТРОЛЬ"

(ООО "ИЦ

ЭАК"), г.

Москва

7.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Ко-тельниково

Обозначение отсутствует

Е

83667-21

318

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва

ОС

РТ-МП-

1069-500

2021

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

17.09.2021

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии

АИИС КУЭ ЕНЭС ПС 220 кВ Северная

Обозначение отсутствует

Е

83668-21

308

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г.

Москва

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г.

Москва

ОС

РТ-МП-1070-5002021

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г.

Москва

ФБУ "Ростест-Москва", г. Москва

24.09.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1

Всего листов 3

Регистрационный № 83661-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Танки наливного судна «УМБА»

Назначение средства измерений

Танки наливного судна «УМБА» предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти.

Описание средства измерений

Танки наливного судна представляют собой стальной сосуд призматической формы с вертикальными непроницаемыми продольными и поперечными стенками.

Принцип действия танков наливного судна основан на заполнении их нефтью до уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах танков наливного судна.

Заводские номера наносятся типографским способом в паспорта танков наливного судна.

Танки наливного судна с заводскими номерами Slop P, Slop S, 1P, 1C, 1S, 2P, 2C, 2S, 3P, 3C, 3S, 4P, 4C, 4S, 5P, 5C, 5S расположены в отсеках наливного судна «УМБА» IMO 9196620.

Эскиз общего вида и расположения танков наливного судна «УМБА» представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

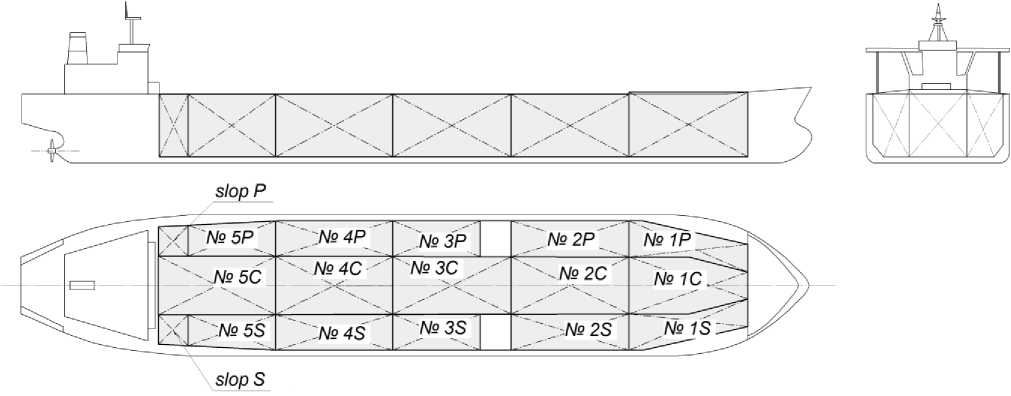

Рисунок 1 - Эскиз общего вида и расположения танков наливного судна «УМБА» Пломбирование танков наливного судна «УМБА» не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Значение

Наименование

Номера танков

характеристики

Slop P,

5P, 5S

1P, 1S,

2P, 2S,

1C

5C

2С, 3С,

Slop S

3P, 3S

4P, 4S

Диапазоны

от 29

от 240

от 340

от 460

от 780

от 880

от 890

3

до

до

до

до

до

до

до

вместимости, м

3900

12700

14000

20100

29000

32000

32800

Пределы допускаемой

относительной

погрешности вместимости, %

±0,30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -30 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Танки наливного судна

«УМБА»

1 шт.

Паспорт

-

1 шт.

Градуировочная таблица

-

1 шт.

Сведения о методиках (методах) измерений приведены в пункте 7.5 паспорта.

Нормативные документы, устанавливающие требования к танкам наливного судна «УМБА»

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Hitachi Zosen Corporation

Адрес: Япония, Нагасу

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1 Регистрационный № 83662-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники металлические технические 1-го класса К7-ВМА

Назначение средства измерений

Мерники металлические технические 1-го класса К7-ВМА (далее - мерники) предназначены для измерений объема жидкости.

Описание средства измерений

Принцип действия мерников основан на заполнении их или сливе из них жидкости и предназначены для измерения жидкости в объёме полной вместимости.

Мерники представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.

Мерники установлены на опорных лапах, для контроля правильности установки снабжены отвесом. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. На мерниках установлены наливная и переливная трубы, термометры для контроля температуры жидкости, пробно-спускные краны служащие для отбора проб. Слив жидкости из мерника осуществляется через сливной патрубок путем поворота рукоятки его крана.

На табличке, прикрепленной к корпусу мерника, нанесен заводской номер, обеспечивающий его идентификацию. В процессе эксплуатации обеспечивается возможность прочтения и сохранность заводского номера.

Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

Зав.№ 2394

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

Зав.№ 2549

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

Зав. № 3

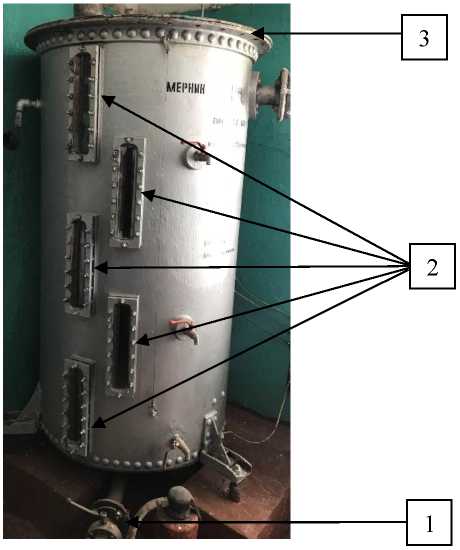

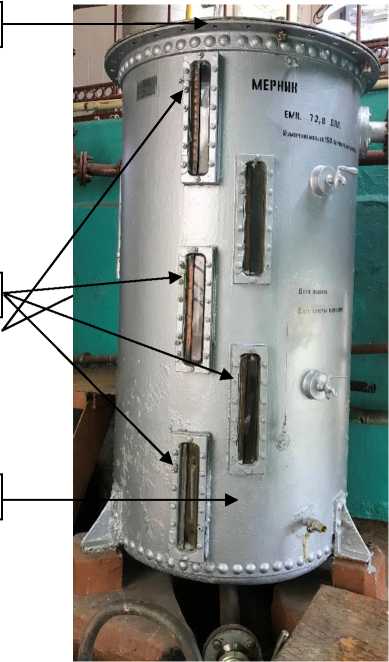

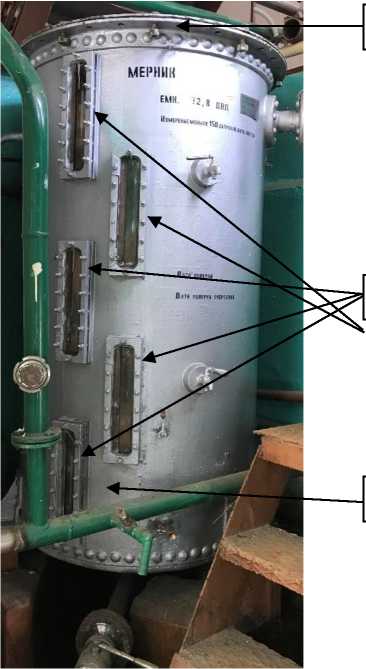

Рисунок 1 - Общий вид мерников К7-ВМА и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Знак поверки наносится на следующие пломбы:

  • 1 - пломба, ограничивающая доступ к крану слива;

  • 2 - пломба, ограничивающая доступ к смотровому стеклу;

  • 3 - пломба, ограничивающая доступ к люку горловины.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Зав.№ 3

Зав.№

2394

Зав.№ 2549

Номинальная вместимость, дм3

726

752

730

Пределы допускаемой относительной погрешности при температуре плюс 20 °С, от номинального значения полной вместимости, %

±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- длина

975

- ширина

790

- высота

2800

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +30

- относительная влажность, %

от 30 до 80

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерник металлический технический 1 -го класса

К7-ВМА

1 шт.

Мерник металлический технический К7-ВМА. Паспорт.

К7-ВМА.ПС

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 2.4 паспорта К7-ВМА.ПС.

Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса К7-ВМА

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

ПО «Смелянский машиностроительный завод» (изготовлены в 1978 г.)

Адрес: Украина, Черкасская обл., г. Смела

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.

Телефон/факс: (8412) 49-82-65

E-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации: ФБУ «Пензенский ЦСМ» зарегистрирован в реестре аккредитованных лиц в области обеспечения единства измерений №  RA.RU.311197

от 06.07.2015.

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1 Регистрационный № 83663-21 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) «Южноуральской ГРЭС-2»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) «Южноуральской ГРЭС-2» предназначена для измерений активной и реактивной электрической энергии и мощности, выработанной и потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) ЭКОМ-3000.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа ЭНКС-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) программный комплекс (ПК) «Энергосфера».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление и передача измерительной информации на верхний уровень системы.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится с 3-го уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию, получаемую посредством интеграции и/или в формате XML-макетов в автоматизированном режиме посредством электронной почты сети Internet, от АИИС КУЭ зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК, ИВКЭ и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени УСПД ЭКОМ-3000 со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения УСПД ЭКОМ-3000 производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется во время сеанса связи со счетчиками, с периодичностью не реже 1 раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с (программируемый параметр) и более, производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика, УСПД и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) «Южноуральской ГРЭС-2».

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПК «Энергосфера»

Номер версии (идентификационный номер) ПО

не ниже 6.5

Наименование программного модуля ПО

pso metr.dll

Цифровой идентификатор ПО

CBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование ИК

ТТ

ТН

Счетчик

УСПД/УССВ/Сервер

Вид электрической энергии и мощности

1

2

3

4

5

6

7

1

ВЛ 220кВ Южноуральская ГРЭС -Южноуральская ГРЭС-2 I цепь

OSKF

3000/1

Кл. т. 0,2S

Рег. № 29687-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

активная

реактивная

2

ВЛ 220кВ Южноуральская ГРЭС -Южноуральская ГРЭС-2 II цепь

OSKF

3000/1

Кл. т. 0,2S

Рег. № 29687-05

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-08

УСПД:

ЭКОМ-3000

Рег. № 17049-09

активная

реактивная

3

ВЛ 220кВ Южноуральская ГРЭС-2 -Шагол с отпайкой на ПС Исаково

OSKF

3000/1

Кл. т. 0,2S

Рег. № 29687-05

OTCF

220000/^3:100/^3

Кл. т. 0,2

Рег. № 48527-11

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-08

УССВ:

ЭНКС-2

Рег. № 37328-15

активная

реактивная

4

ВЛ 220 кВ Южноуральская ГРЭС-2 -КС-19

OSKF

3000/1

Кл. т. 0,2S

Рег. № 29687-05

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-08

сервер АИИС КУЭ:

НР Proliant DL380R07

активная

реактивная

5

Обходной выключатель

00ADA04GS001

OSKF

3000/1

Кл. т. 0,2S

Рег. № 29687-05

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-08

активная

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

6

Генератор 10МКА

AON-F

17000/1

Кл. т. 0,2S

Рег. № 51363-12

UKM

20000/^3:100/^3

Кл. т. 0,2 Рег. № 43945-10

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-12

УСПД:

ЭКОМ-3000 Рег. № 17049-09

УССВ:

ЭНКС-2 Рег. № 37328-15

сервер АИИС КУЭ:

НР Proliant DL380R07

активная

реактивная

П р и м е ч а н и я

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2 Допускается замена УСПД, УССВ на аналогичные утвержденного типа.

  • 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Допускается изменение наименований ИК, без изменения объекта измерений.

  • 5 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ (активная энергия и мощность)

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы основной относительной погрешности измерений, (± 5), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (±5), %

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

1 - 6

(ТТ 0,2S; ТН 0,2;

Счетчик 0,2S)

11ном I1 1,211ном

0,5

0,6

0,9

0,8

1,0

1,2

0,211ном I1 < 11ном

0,5

0,6

0,9

0,8

1,0

1,2

0,0511ном I1 < 0,211ном

0,6

0,8

1,2

0,8

1,1

1,4

0,01Т1йОм — I, < 0,051ом

1,0

1,3

2,0

1,3

1,5

2,2

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и мощность)

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы относительной основной погрешности измерений, (± 5), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , %

cos ф = 0,8

cos ф = 0,5

cos ф = 0,8

cos ф = 0,5

1 - 6

(ТТ 0,2S; ТН 0,2;

Счетчик 0,5)

ком I1 1,211ном

1,0

0,8

2,0

1,9

0,211ном I1 < 11ном

1,0

0,8

2,0

1,9

0,0511ном I1 < 0,211ном

1,1

0,9

2,1

2,0

0,0211ном — I1 < 0,0511ном

2,0

1,5

2,6

2,3

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

6

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до101

- ток, % от 1ном

от 1 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

от 0,5 инд. до 0,8 емк.

температура окружающей среды, °С

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cos9

от 0,5 инд. до 0,8 емк.

температура окружающей среды для ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от 0 до +40

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее

140000

- среднее время восстановления работоспособности, сут, не более

3

УСПД

- среднее время наработки на отказ, ч, не менее

75000

- среднее время восстановления работоспособности, ч, не более

24

Сервер АИИС КУЭ:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч, не более

1

УССВ:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч, не более

2

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

110

- при отключении питания, лет, не менее

10

УСПД:

- график средних мощностей за интервал 30 мин, сут, не менее

45

Сервер АИИС КУЭ:

- хранение результатов измерений и информации о состоянии

средств измерений, лет, не менее

3,5

Пределы допускаемой погрешности СОЕВ, с

±5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения (в т. ч. и пофазного);

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в УСПД;

- журнал сервера:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках, УСПД и сервере;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчика;

- промежуточных клеммников вторичных цепей напряжения и тока;

- испытательной коробки;

- УСПД;

- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- УСПД;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в УСПД (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) «Южноуральской ГРЭС-2».

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформатор тока

OSKF

15

Трансформатор тока

AON-F

3

Трансформатор напряжения

OTCF

6

Трансформатор напряжения

UKM

3

Продолжение таблицы 6

1

2

3

Счетчик электрической энергии трехфазный многофункциональный

СЭТ-4ТМ.03М

6

Устройство сбора и передачи данных

ЭКОМ-3000

1

Устройство синхронизации системного времени (основное)

ЭНКС-2

1

Устройство синхронизации системного времени (резервное)

ЭНКС-2

1

Сервер

НР Proliant DL380R07

1

Программное обеспечение

ПК «Энергосфера»

1

Формуляр

АСВЭ 307.02.000 ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии «Южноуральской ГРЭС-2» (АИИС КУЭ «Южноуральской ГРЭС-2»)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) «Южноуральской ГРЭС-2»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Место нахождения: г. Владимир, ул. Тракторная, д. 7А

Адрес юридического лица: г. Владимир, ул. Юбилейная, д. 15

ИНН: 3329074523

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

Место нахождения: г. Владимир, ул. Тракторная, д. 7А

Адрес юридического лица: г. Владимир, ул. Юбилейная, д. 15

Регистрационный номер в реестре аккредитованных лиц: RA.RU.312617

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1 Регистрационный № 83664-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические однофазные SP 101

Назначение средства измерений

Счетчики электрической энергии статические однофазные SP 101 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в двухпроводных цепях переменного тока в однотарифном и многотарифном режимах.

Описание средства измерений

Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребленной энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.

Счетчики состоят из пластмассового корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных интерфейсных модулей. В корпусе счетчиков расположены печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.

Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока.

Счетчики обеспечивают:

  • - запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);

  • - формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;

  • - формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;

  • - сохранение в ПЗУ счётчика профиля мощности;

  • - сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;

  • - сохранение в ПЗУ счетчика информации о событиях;

  • - измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;

  • - отсчет текущего времени с помощью энергонезависимых часов реального времени;

- возможность учета электрической энергии по тарифному расписанию;

- возможность отдельного тарифного расписания на выходные и праздничные дни;

- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;

- взаимодействие с внешним оборудованием через порты оптический и RS-485;

- возможность установки сменных интерфейсных модулей связи;

- подключение/отключение нагрузки по команде от внешнего оборудования или по событию.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку типографским способом в месте, указанном на рисунке 1.

Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.

Структура условного обозначения счётчиков:

SP 101-X XX-X X X Х Тип счетчика--------------------------------------------—I

Максимальный ток 1макс:------------------------------------------------

6 = 60 А

8 = 80 А

Последовательный интерфейс:

R1 - один интерфейс RS-485 с внешним питанием

R2 - два интерфейса RS-485 с внешним питанием

  • 51 - один интерфейс RS-485 с внутренним питанием

  • 52 - два интерфейса RS-485 с внутренним питанием

Наличие встроенного реле отключения/включения нагрузки:

L - реле есть

х - реле нет

Наличие измерительного элемента в «нейтрали»:

N - элемент есть

х - элемента нет

Возможность подключения резервного источника питания:

P - возможность есть

х - возможности нет

Подсветка ЖКИ:

H - наличие подсветки х - отсутствие подсветки

Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

Место пломбировки обслуживающей организацией

Места нанесения знака поверки

Место пломбировки завода-изготовителя (под крышкой)

Место пломбировки обслуживающей организацией

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки обслуживающей организацией

Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО), записанное в микроконтроллере счетчика.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SPC-EC1P

Номер версии (идентификационный номер ПО)

не ниже 1.32

Цифровой идентификатор ПО

EC0521CF

Лист № 4

Всего листов 6 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности

- при измерении активной энергии по ГОСТ 31819.21-2012

1

- при измерении реактивной энергии по ГОСТ 31819.23-2012

2

Номинальные значения напряжения (Цном), В

230

Установленный рабочий диапазон напряжений, В

от 0,9^ином до М^ном

Базовый (Is) ток, А

5

Максимальный ток (1макс), А

60, 80

Номинальная частота сети, Гц

50

Постоянная счетчика по импульсному выходу, имп./(кВт^ч) [имп./(квар^ч)]

5000

Стартовый ток (чувствительность), мА при учете активной энергии

20

при учете реактивной энергии

25

Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Максимальное количество тарифов

8

Максимальное количество тарифных зон

8

Полная мощность, потребляемая счетчиком в исполнении без

дополнительных коммуникационных интерфейсов, В^А, не более

по цепям напряжения

25

по цепям тока

5

Габаритные размеры, мм, не более

- высота

110

- ширина

126

- глубина

70

Масса, кг, не более

0,5

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -40 до +70 от 0 до 95 от 86 до 106

Знак утверждения типа

наносится на корпус счетчиков методом шелкографии или другим способом, не ухудшающим качество знака и на титульных листах эксплуатационной документации, печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик электрической энергии статический однофазный SP 101

ПГКД.411722.003

1 шт.

Паспорт

ПГКД.411722.003ПС

1 экз.*

Руководство по эксплуатации

ПГКД.411722.003РЭ

*

Методика поверки

МП-318/07-2021

*

* - документация доступна в электронном виде на сайте http://spc.com.ru

Сведения о методиках (методах) измерений указаны в разделе 5 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим однофазным SP 101

ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ IEC 62053-61 Аппаратура для измерения электрической энергии переменного тока. Дополнительные требования.

ПГКД.411722.003ТУ Счетчики электрической энергии статические однофазные SP 101. Технические условия.

Изготовитель

Акционерное общество Научно-производственный центр «Спектр» (АО НПЦ «Спектр»)

ИНН 6311000815

Адрес: 443022, г. Самара, ул. Заводское шоссе, дом 1

Телефон: +7 (846) 992-67-46

E-mail: spektr@mail.radiant.ru

Web-сайт: http://www.spc.com.ru/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6.

Тел. + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1 Регистрационный № 83665-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные температуры МС1218Ц

Назначение средства измерений

Преобразователи измерительные температуры МС1218Ц (далее по тексту - преобразователи или приборы) предназначены для измерений температуры окружающей среды в автоматических и автоматизированных промышленных установках, производственных процессах и технологических линиях, в том числе в системах сбора и передачи информации энергетических объектов.

Описание средства измерений

Принцип действия основан на преобразовании температуры в датчике температуры ДТ в цифровой код и передаче его в преобразователь ПИТ. Далее сигнал отображается в виде значения температуры на встроенном в ПИТ индикаторе и по запросу внешнего устройства передаётся по интерфейсу связи RS-485.

Преобразователи конструктивно состоят из преобразователя ПИТ и выносных сменных датчиков температуры ДТ. На передней панели ПИТ расположены встроенный индикатор и места для пломбировки, нанесены маркировка и схемы подключений к преобразователю. На верхней поверхности ПИТ находятся клеммы для подключения выносных датчиков температуры ДТ. К преобразователю ПИТ непосредственно возможно подключение от одного до восьми датчиков температуры ДТ. На нижней поверхности ПИТ расположены клеммы для подключения питания, телеуправления и внешних устройств по интерфейсу связи RS-485. На нижней поверхности ПИТ под клеммной колодкой нанесен цифровой заводской номер при помощи наклейки. ДТ представляет собой полупроводниковый чувствительный элемент в металлической гильзе со встроенным АЦП с удлиняющим кабелем и вилкой для подключения к ПИТ.

Фотографии общего вида приборов и места нанесения заводского номера, знака поверки и схема пломбирования приведены на рисунках 1 и 2.

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru
Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

Место

нанесения

знака поверки

Приказ Росстандарта №2564 от 16.11.2021, https://oei-analitika.ru

место нанесения

заводского номера

место нанесения

пломбы

Рисунок 1 - Общий вид преобразователей

’« 1 • 1 » 1 7

в | в | 4 1 а | 2 | 1

■ |*V -L м

О О 0’0 о о ♦V X IN *V _L IN

ИЗМЕРИТЕЛЬНЫЙ ТЕМПЕРАТУРЫ МС1218Ц Интерфейс связи: RS-485

’4 f c8“ t!. .1

"Я°Р

1|2|3|4|l|e|

’ I» I» I’»

Рисунок 2 - Место нанесения серийного номера

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие метрологически значимой встроенной части ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Для проверки работоспособности и конфигурации преобразователей могут быть использованы автономные ПО «Extrasensor» и ПО «EMDeviceCenter», входящие в комплект поставки. ПО «Extrasensor» использует протокол обмена данными стандарта ГОСТ Р МЭК-870-5-1-95 формата FT3, ПО «EMDeviceCenter» использует протокол обмена данными Modbus RTU.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики преобразователей измерительных температуры

МС1218Ц

Наименование характеристики

Значение

Диапазон измерений температуры, °C

от -50 до +125 °C

Пределы допускаемой абсолютной погрешности измерений температуры^, °С

- в диапазоне св. минус 10 до плюс 55 °С включ.

±0,5

- в диапазоне от минус 50 до минус 10 °С включ. и св. плюс 55 до плюс 125 °С включ.

±2,0

Разрешающая способность встроенного индикатора ПИТ, °C

0,1

Примечание:

1) - Пределы допускаемой абсолютной погрешности измерений температуры нормированы для

преобразователей ПИТ совместно с датчиками температуры ДТ

Таблица 2 - Основные технические характеристики преобразователей измерительных температуры МС1218Ц

Наименование характеристики

Значение

Потребляемая мощность, В • А (Вт), не более

1,2 (1,0)

Скорость передачи данных по интерфейсу связи RS-485, бод

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

Параметры выхода канала телеуправления:

  • - ток, мА

  • - напряжение, В

0-120

~ 0-264

0-380

Габаритные размеры, мм, не более:

  • - преобразователя ПИТ

  • - датчика температуры

126x60x42

07x45

Суммарная длина кабеля присоединяемых датчиков ДТ, не более, м

100

Масса (без учета массы кабеля), кг, не более

0,4

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации для преобразователя ПИТ и вилки датчика ДТ:

  • - температура окружающего воздуха, °С:

  • - относительная влажность при температуре +35 °С, %

от минус 40 до плюс 60 до 95

Условия эксплуатации для чувствительного элемента датчика ДТ в защитной гильзе и удлиняющего кабеля:

  • - температура окружающего воздуха, °С:

  • - относительная влажность, %

от минус 50 до плюс 125 до 100

- параметры питания:

  • - напряжение переменного тока, В

  • - частота, Гц

от 80 до 264

от 49 до 51

- напряжение постоянного тока, В

от 100 до 300

Знак утверждения типа

наносится на маркировочную табличку передней панели преобразователей ПИТ методом шелкографии; на титульные листы эксплуатационных документов типографским способом.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Преобразователь

ПИТ

1 шт.

ПИТ поставляются c установленной скоростью 9600 бод, адресом 0х01, протоколом обмена данными ГОСТ Р МЭК-870-5-1-95 формат FT3

Датчик температуры

ДТ

1 шт.

По    заказу    потребителя

возможна поставка от 1 до 8 датчиков температуры

Паспорт

КС 127.00.00.000ПС

1 экз.

-

Руководство по эксплуатации

КС 127.00.00.000РЭ

1 экз.

На партию, но не менее 1 экз. на 10 приборов в один адрес.

Методика поверки

МП 207-046-2021

1 экз

Внешнее ПО

«Extrasensor» или «EMDeviceCenter»

-

В открытом доступе на сайте изготовителя: www.npp-em.ru

Инструкции по работе с программным обеспечением

Сведения о методиках (методах) измерений

приведены в разделе «Принцип работы преобразователей» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным температуры МС1218Ц

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-015-25744948-2011 Преобразователь измерительный температуры МС1218Ц. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие Электромеханика»

(ООО «НПП Электромеханика»)

ИНН: 3661024334

Юридический адрес: Ленинский проспект, д. 160а, г. Воронеж, 394033 Почтовый адрес: Ленинский проспект, д. 160а, г. Воронеж, 394033. тел. /факс: (473) 226-25-91; (473) 223-67-51

E-mail: em@npp-em.ru, sup@npp-em.ru

Web: www.npp-em.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66; E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1

Всего листов 10

Регистрационный № 83666-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий центр сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем ГЛОНАСС/GPS. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_USPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав ИК АИИС КУЭ

ИК

Наименование ИК

Состав ИК АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

УССВ ИВК

1

2

3

4

5

6

1

КВЛ 220 кВ

Артемовская ТЭЦ -Аэропорт

ТГФМ-220 II* кл.т. 0,2S Ктт = 1000/1 рег. № 36671-08

НАМИ-220

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 20344-05

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

2

ЗРУ 10 кВ, яч. №3

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

3

ЗРУ 10 кВ, яч. №4

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 100/5 рег. № 32139-06

НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

RTU-325T рег. № 44626-10

4

ЗРУ 10 кВ, яч. №5

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 100/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800

кл.т. o,2S/0,5 рег. № 3i857-06

РСТВ-01 рег. № 40586-12

5

ЗРУ 10 кВ, яч. №6

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 75/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (10000/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800

кл.т. o,2S/0,5 рег. № 3i857-06

6

ЗРУ 10 кВ, яч. №7

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 400/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800

кл.т. o,2S/0,5 рег. № 3i857-06

1

2

3

4

5

6

7

ЗРУ 10 кВ, яч. №9

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

RTU-325T рег. № 44626-10

РСТВ-01 рег. №

40586-12

8

ЗРУ 10 кВ, яч. №11

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

9

ЗРУ 10 кВ, яч. №13

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

10

ЗРУ 10 кВ, яч. №14

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа Ai8oo кл.т. 0,2S/0,5 рег. № 3i857-06

11

ЗРУ 10 кВ, яч. №15

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 200/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

12

ЗРУ 10 кВ, яч. №16

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 400/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

13

ЗРУ 10 кВ, яч. №18

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06

НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

14

ЗРУ 10 кВ, яч. №20

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 200/5 рег. № 32139-06

НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

15

ЗРУ 10 кВ, яч. №27

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06

НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

1

2

3

4

5

6

16

ЗРУ 10 кВ, яч. №30

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 200/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

RTU-325T рег. № 44626-10

РСТВ-01 рег. №

40586-12

17

ЗРУ 10 кВ, яч. №32

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

18

ЗРУ 10 кВ, яч. №34

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-11

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

19

ЗРУ 10 кВ, яч. №35

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

20

ЗРУ 10 кВ, яч. №36

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

21

ЗРУ 10 кВ, яч. №37

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-11

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

22

ЗРУ 10 кВ, яч. №38

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06

НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

23

ЗРУ 10 кВ, яч. №39

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06

НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

24

ЗРУ 10 кВ, яч. №40

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06

НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа A1800 кл.т. o,2S/0,5 рег. № 3i857-06

1

2

3

4

5

6

25

ЗРУ 10 кВ, яч. №42

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 100/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

RTU-325T рег. № 44626-10

РСТВ-01 рег. №

40586-12

26

ЗРУ 10 кВ, яч. №43

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 100/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

27

ЗРУ 10 кВ, яч. №49

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 200/5 рег. № 32139-06

НОЛ-СЭЩ-10

кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-07

Альфа Ai8oo кл.т. o,2S/0,5 рег. № 3i857-06

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной o,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

2

3

4

5

6

1

(Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

2 - 27 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

2

3

4

5

6

1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

2,1

1,3

0,9

0,9

0,5

1,5

1,0

0,7

0,7

2 - 27 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,1

2,5

1,8

1,8

0,5

2,5

1,6

1,2

1,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

11(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

(Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

2 - 27 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

2,8

1,7

1,2

1,1

0,5

2,1

1,4

1,0

1,0

2 - 27 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,5

2,7

2,0

1,9

0,5

2,9

1,8

1,4

1,4

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1 до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков активной энергии

от +21 до +25

- для счетчиков реактивной энергии

от +18 до +22

Рабочие условия: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД RTU-325T:

- средняя наработка до отказа, ч, не менее

55000

радиосервер точного времени РСТВ-01:

- средняя наработка на отказ, ч, не менее

55000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТГФМ-220 II*

3 шт.

Трансформатор тока

ТОЛ-СЭЩ-10

78 шт.

Трансформатор напряжения

НАМИ-220

6 шт.

Трансформатор напряжения

НОЛ-СЭЩ-10

12 шт.

Счетчик электрической энергии трехфазный многофункциональный

Альфа А1800

27 шт.

Устройство сбора и передачи данных

RTU-325Т

1 шт.

Радиосервер точного времени

РСТВ-01

1 шт.

Формуляр

АУВП.411711.ФСК.009.311.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт», аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации RA.RU.311703 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1 Регистрационный № 83667-21 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельниково

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельниково (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), УССВ, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. УСПД оснащено собственным резервным устройством синхронизации системного времени, принимающим сигналы точного времени национальной шкалы РФ координированного времени UTC (SU) от спутниковых навигационных систем. Переключение на резервный источник точного времени в УСПД происходит автоматически/вручную при отсутствии связи с УССВ ИВК. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной   системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию  учета и хранения результатов измерений,

а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43 C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_USPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК

Наименование ИК

Состав ИК АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

УССВ ИВКЭ УССВ ИВК

1

2

3

4

5

6

1

ВЛ 220 кВ Ростовская АЭС - Котельниково

ТГФМ-220

кл.т. 0,2S

Ктт = 600/5 рег. № 52260-12

НКФ-220-58

кл.т. 0,5

Ктн = (220000/V3)/(100/V3) рег. № 14626-00

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

ТК1(Я. рег. № 36643-07

РСТВ-01 рег. №

40586-09

РСТВ-01 рег. №

40586-12

2

ВЛ 220 кВ Заливская -Котельниково

ТФНД-220-1

кл.т. 0,5

Ктт = 600/1 рег. № 3694-73

НКФ 220-58

кл.т. 0,5

Ктн = (220000/V3)/(100/V3) рег. № 78970-20

Альфа А1800

кл.т. 0,2S/0,5 рег. № 31857-20

3

Ввод 220 кВ АТ-3

ТГФМ-220

кл.т. 0,2S

Ктт = 200/5 рег. № 52260-12

НКФ-220-58

кл.т. 0,5

Ктн = (220000/V3)/(100/V3) рег. № 14626-00

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

Продолжение таблицы 2

1

2

3

4

5

6

4

ВЛ 110 кВ Караичевская c отпайкой на ПС Пимено-Черни (ВЛ 110 кВ Караичевская-1)

ТГФМ-110

кл.т. 0,2S

Ктт = 200/1 рег. № 52261-12

НКФ 110-57

кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 80014-20 ф. А, С

НКФ110-83У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 1188-84 ф. В

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

5

ВЛ 110 кВ Котельниково -Караичевская (ВЛ 110 кВ Караичевская-2)

ТГФМ-110

кл.т. 0,2S

Ктт = 200/1 рег. № 52261-12

НКФ 110-57

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

6

ВЛ 110 кВ

Котельниково -

ЭЧЭ-25 РЖД №1 (ВЛ 110 кВ Тяговая 1)

ТГФМ-110

кл.т. 0,2S

Ктт = 300/1 рег. № 52261-12

НКФ 110-57

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

ф. А, С

НКФ110-83У1 кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 1188-84 ф. В

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

ТК1(Я. рег. № 36643-07

РСТВ-01 рег. №

40586-09

РСТВ-01 рег. №

40586-12

7

ВЛ 110 кВ

Котельниково -

ЭЧЭ-25 РЖД №2 (ВЛ 110 кВ Тяговая 2)

ТГФМ-110

кл.т. 0,2S

Ктт = 300/1 рег. № 52261-12

НКФ 110-57

кл.т. 0,5

Ктн = (110000/V3)/(100/V3) рег. № 80014-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

8

ВЛ 110 кВ

Котельниково -Родина с отпайками (ВЛ 110 кВ Майоровская)

ТГФМ-110

кл.т. 0,2S

Ктт = 200/1 рег. № 52261-12

НКФ 110-57

кл.т. 0,5

Ктн = (110000/V3)/(100/V3) рег. № 80014-20

ф. А, С

НКФ110-83У1 кл.т. 0,5

Ктн = (110000/V3)/(100/V3) рег. № 1188-84 ф. В

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

Продолжение таблицы 2

1

2

3

4

5

6

9

ВЛ 110 кВ

Котельниково - ГОК

ТРГ-110-II

кл.т. 0,2S

Ктт = 750/1 рег. № 68633-17

НКФ 110-57

кл.т. 0,5

Ктн = (110000/V3)/(100/V3) рег. № 80014-20 ф. А, С

НКФ110-83У1

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 1188-84 ф. В

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

TK16L рег. № 36643-07

РСТВ-01 рег. № 40586-09

РСТВ-01 рег. №

40586-12

10

ВЛ 110 кВ

Котельниково -Вишнёвая (ВЛ 110 кВ Вишневая)

ТГФМ-110

кл.т. 0,2S

Ктт = 200/1 рег. № 52261-12

НКФ 110-57

кл.т. 0,5

Ктн = (110000/^3)/(100/^3) рег. № 80014-20

Альфа А1800

кл.т. 0,2S/0,5 рег. № 31857-20

11

ОВ 110 кВ

ТГФМ-110

кл.т. 0,5S

Ктт = 500/1 рег. № 52261-12

НКФ 110-57 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 80014-20 ТН-1-110 ф. А, С

НКФ110-83У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 1188-84 ТН-1-110 ф. В

НКФ 110-57 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 80014-20 ТН-2-110 ф.А, В, С

Альфа А1800

кл.т. 0,2S/0,5 рег. № 31857-20

Пр имечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

2

3

4

5

6

1, 3 - 10 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

2

(Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

11

(Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1, 3 - 10 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,0

1,6

1,3

1,3

0,5

1,6

1,1

1,0

1,0

2 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

11

(Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,0

2,5

1,9

1,9

0,5

2,4

1,5

1,2

1,2

Продолжение таблицы 3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

2

3

4

5

6

1, 3 - 10 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

2

(Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

11

(Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1, 3 - 10 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,4

2,1

1,9

1,9

0,5

2,0

1,7

1,6

1,6

2 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

11

(Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,2

2,9

2,3

2,3

0,5

2,7

2,0

1,7

1,7

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C: - для счетчиков электроэнергии

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -40 до +40

- для счетчиков

от +10 до +30

- для УСПД, УССВ ИВКЭ

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

счетчики электроэнергии EPQS:

- средняя наработка на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

72

УСПД TK16L:

- средняя наработка на отказ, ч, не менее

55000

радиосервер точного времени РСТВ-01:

- средняя наработка на отказ, ч, не менее

55000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТГФМ-220

6 шт.

Трансформатор тока

ТФНД-220-1

3 шт.

Трансформатор тока

ТГФМ-110

21 шт.

Трансформатор тока

ТРГ-110-II

3 шт.

Трансформатор напряжения

НКФ-220-58

3 шт.

Трансформатор напряжения

НКФ 220-58

3 шт.

Трансформатор напряжения

НКФ 110-57

5 шт.

Трансформатор напряжения

НКФ110-83У1

1 шт.

Счетчик электрической энергии многофункциональный

EPQS

2 шт.

Счетчик электрической энергии многофункциональный

Альфа А1800

9 шт.

Устройство сбора и передачи данных

ТК1(Я.

1 шт.

Радиосервер точного времени

РСТВ-01

2 шт.

Формуляр

АУВП.411711.ПТР.Ю04.318.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельниково», аттестованной ООО «ИЦ ЭАК», уникальный номер записи об аккредитации RA.RU.311298 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельниково

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2021 г. № 2564

Лист № 1

Всего листов 11

Регистрационный № 83668-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Северная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Северная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), УССВ, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 11 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. УСПД оснащено собственным резервным устройством синхронизации системного времени, принимающим сигналы точного времени национальной шкалы РФ координированного времени UTC (SU) от спутниковых навигационных систем. Переключение на резервный источник точного времени в УСПД происходит автоматически/вручную при отсутствии связи с УССВ ИВК. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на ±1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной   системы   коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию  учета и хранения результатов измерений,

а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43 C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_USPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав ИК АИИС КУЭ

ИК

Наименование ИК

Состав ИК АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

УССВ ИВКЭ

УССВ ИВК

1

2

3

4

5

6

1

ВЛ 110 кВ

Алюминиевая -Северная с отпайкой на ПС Спортивная (ВЛ 110 кВ №1)

ТГФМ-110

кл.т. 0,2S

Ктт = 600/5 рег. № 52261-12

НАМИ-110

кл.т. 0,2 Ктн = (11оооо/^з)/(1оо/^з) рег. № бо353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

ТК1(Я. рег. № 36643-07

2

ВЛ 110 кВ Северная -ВГТЗ-1 №1 с отпайками (ВЛ 110 кВ №15)

ТГФМ-110

кл.т. 0,2S

Ктт = 600/5 рег. № 52261-12

НАМИ-110

кл.т. о,2

Ктн = (11оооо/^з)/(1оо/^з) рег. № бо353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

РСТВ-01 рег. № 40586-09

3

ВЛ 110 кВ Северная -ВГТЗ-1 №2 с отпайками (ВЛ 110 кВ №16)

ТГФМ-110

кл.т. 0,2S

Ктт = 600/5 рег. № 52261-12

НАМИ-110

кл.т. о,2

Ктн = (11оооо/^3)/(1оо/^3) рег. № бо353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

РСТВ-01 рег. № 40586-12

1

2

3

4

5

6

4

ВЛ 110 кВ

Северная - ЗКО-1 №1 с отпайками (ВЛ 110 кВ №17)

ТВ-ЭК

кл.т. 0,2S

Ктт = 750/5 рег. № 39966-10

НАМИ-110

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 60353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

ТК161. рег. № 36643-07

РСТВ-01 рег. №

40586-09

РСТВ-01 рег. №

40586-12

5

ВЛ 110 кВ

Северная - ЗКО-1 №2 с отпайками (ВЛ 110 кВ №18)

ТГФМ-110 кл.т. 0,2S Ктт = 600/5 рег. № 52261-12

НАМИ-110

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 60353-15

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

6

КЛ тяг. П/С №7

6 Ф-19

ТЛП-10

кл.т. 0,5S Ктт = 300/5 рег. № 30709-11

НТМИ-6

кл.т. 0,5

Ктн = 6000/100 рег. № 380-49

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

7

Ф-20

ТЛП-10

кл.т. 0,5S Ктт = 300/5 рег. № 30709-11

НТМИ-6

кл.т. 0,5

Ктн = 6000/100 рег. № 380-49

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

8

Ф-21

ТЛП-10

кл.т. 0,5S

Ктт = 500/5 рег. № 30709-11

НТМИ-6

кл.т. 0,5

Ктн = 6000/100 рег. № 380-49

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

9

Ф-22

ТЛП-10

кл.т. 0,5S

Ктт = 300/5 рег. № 30709-11

НТМИ-6

кл.т. 0,5

Ктн = 6000/100 рег. № 380-49

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

10

Ф-27

ТЛП-10

кл.т. 0,5S

Ктт = 500/5 рег. № 30709-11

НТМИ-6

кл.т. 0,5

Ктн = 6000/100 рег. № 380-49

EPQS

кл.т. 0,2S/0,5 рег. № 25971-06

11

ЩСН-0,4 кВ,

ПСН-0,4 кВ,

КЛ 0,23 кВ Жилой

дом

ТШП-0,66 кл.т. 0,5S Ктт = 100/5 рег. № 64182-16

-

СЭТ-4ТМ.03

кл.т. 0,2S/0,5 рег. № 27524-04

12

ЩСН-0,4 кВ, ПСН-0,4 кВ, КЛ 0,4 кВ Мегафон (из под уч.ТСН-3 и ТСН-4)

ТОП-0,66 кл.т. 0,5S Ктт = 20/5 рег. № 47959-16

-

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

13

ЩСН-0,4 кВ, ПСН-0,4 кВ, Ис.-0,4 кВ, КЛ 0,4 кВ Вымпел-Коммуникации (Билайн)

Т-0,66У3 кл.т. 0,5 Ктт = 20/5 рег. № 15764-96

-

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

1

2

3

4

5

6

14

Электробойлерная жилого дома

ТШ-ЭК-0,66

кл.т. 0,5S

Ктт = 300/5 рег. № 59785-15

-

Альфа А1800

кл.т. 0,2S/0,5 рег. № 31857-20

ТК161.

рег. № 36643-07

РСТВ-01 рег. №

40586-09

РСТВ-01 рег. №

40586-12

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1 - 5

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

6 - 10 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

11 (Счетчик 0,2S;

ТТ 0,5S)

1,0

1,7

0,9

0,6

0,6

0,8

2,4

1,4

0,9

0,9

0,5

4,6

2,7

1,8

1,8

12, 14 (Счетчик 0,2S;

ТТ O,5S)

1,0

1,7

0,9

0,6

0,6

0,8

2,4

1,4

0,9

0,9

0,5

4,6

2,7

1,8

1,8

1

2

3

4

5

6

13 (Счетчик 0,2S;

ТТ 0,5)

1,0

-

1,7

0,9

0,6

0,8

-

2,7

1,4

0,9

0,5

-

5,3

2,6

1,8

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0

1 - 5 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

6 - 10 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,0

2,5

1,9

1,9

0,5

2,4

1,5

1,2

1,2

11

(Счетчик 0,5;

ТТ 0,5S)

0,8

4,0

2,3

1,5

1,5

0,5

2,4

1,4

1,0

1,0

12, 14 (Счетчик 0,5;

ТТ 0,5S)

0,8

3,8

2,3

1,5

1,5

0,5

2,3

1,4

1,0

1,0

13 (Счетчик 0,5;

ТТ 0,5)

0,8

-

4,3

2,2

1,5

0,5

-

2,4

1,3

1,0

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0

1 - 5

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

6 - 10 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

11 (Счетчик 0,2S;

ТТ 0,5S)

1,0

1,8

1,0

0,8

0,8

0,8

2,5

1,5

1,1

1,1

0,5

4,7

2,8

1,9

1,9

1

2

3

4

5

6

12, 14 (Счетчик 0,2S;

ТТ 0,5S)

1,0

1,8

1,0

0,8

0,8

0,8

2,5

1,5

1,1

1,1

0,5

4,7

2,8

1,9

1,9

13 (Счетчик 0,2S;

ТТ 0,5)

1,0

-

1,8

1,0

0,8

0,8

-

2,8

1,5

1,1

0,5

-

5,3

2,7

1,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<Iизм<I120%

1 - 5 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,2

1,9

1,6

1,6

0,5

1,9

1,5

1,4

1,4

6 - 10 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,2

2,9

2,3

2,3

0,5

2,7

2,0

1,7

1,7

11

(Счетчик 0,5;

ТТ 0,5S)

0,8

4,4

2,5

1,7

1,6

0,5

2,8

1,7

1,2

1,2

12, 14 (Счетчик 0,5;

ТТ 0,5S)

0,8

4,0

2,7

2,0

2,0

0,5

2,6

1,8

1,6

1,6

13 (Счетчик 0,5;

ТТ 0,5)

0,8

-

4,5

2,5

2,0

0,5

-

2,7

1,8

1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков активной энергии

от +21 до +25

- для счетчиков реактивной энергии ГОСТ 31819.23-2012, ГОСТ Р 52425-2005

от +21 до +25

ГОСТ 26035-83

от +18 до +22

Рабочие условия: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД, УССВ ИВКЭ

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

счетчики электроэнергии EPQS:

- средняя наработка на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

72

счетчики электроэнергии СЭТ-4ТМ.03: - средняя наработка до отказа, ч

90000

- среднее время восстановления работоспособности, ч

72

УСПД ТК161.:

- средняя наработка на отказ, ч, не менее

55000

радиосервер точного времени РСТВ-01:

- средняя наработка на отказ, ч, не менее

55000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Трансформатор тока

ТГФМ-110

12 шт.

Трансформатор тока

ТВ-ЭК

3 шт.

Трансформатор тока

ТЛП-10

15 шт.

Трансформатор тока

ТШП-0,66

3 шт.

Трансформатор тока

ТОП-0,66

3 шт.

Трансформатор тока

Т-0,66У3

3 шт.

Трансформатор тока

ТШ-ЭК-0,66

3 шт.

Трансформатор напряжения

НАМИ-110

6 шт.

Трансформатор напряжения

НТМИ-6

2 шт.

Счетчик электрической энергии многофункциональный

EPQS

9 шт.

Счетчик электрической энергии многофункциональный

СЭТ-4ТМ.03

1 шт.

Продолжение таблицы 5

1

2

3

Счетчик электрической энергии многофункциональный

Альфа А1800

4 шт.

Устройство сбора и передачи данных

ТК161.

1 шт.

Радиосервер точного времени

РСТВ-01

2 шт.

Формуляр

АУВП.411711.ПТР.Ю06.308.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Северная», аттестованном ООО «ИЦ ЭАК», уникальный номер записи об аккредитации RA.RU.311298 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Северная

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
