ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК

Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК (далее -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно, измерения отрицательного и положительного изменения напряжения, напряжения основной частоты 50 Гц и ее гармонических составляющих до 50 порядка.

Трансформаторы напряжения предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также приборам для измерения показателей качества электрической энергии (ПКЭ).

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы однофазные, индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец первичной обмотки при эксплуатации заземляется.

Трансформаторы напряжения выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы напряжения имеют одну первичную обмотку и до четырёх измерительных и/или защитных вторичных обмоток. Обмотки трансформатора напряжения расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.

Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (ЗНОЛП-ЭК) или без него (ЗНОЛ-ЭК).

Трансформаторы напряжения внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы напряжения изготавливаются в разных конструктивных исполнениях.

Трансформаторы могут поставляться собранными в трёхфазную группу, а так же могут комплектоваться антирезонансным комплектом.

Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблицах 1, 2, 3.

Структура условного обозначения трансформаторов напряжения приведена на рисунках 1 и 2.

Заводской номер наносится на маркировочную табличку (шильд) любым технологическим способом в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов напряжения представлен на рисунках 3 и 4. Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Пломбирование трансформаторов напряжения не предусмотрено.

З Н О Л Х - ЭК - Х Х - Х - Х - Х - Х/Х - Х/Х ХХ Х

L

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальные вторичные нагрузки, В • А

Классы точности

Номинальное напряжение дополнительной вторичной обмотки, В

Номинальное напряжение основной вторичной обмотки, В

Номинальное первичное напряжение, В

Конструктивный вариант исполнения

Класс напряжения, кВ

Производитель

Защитное предохранительное устройство

Обозначение трансформатора напряжения

Рисунок 1 - Расшифровка условного обозначения трансформаторов напряжения

Классы точности (указывается для каждой вторичной обмотки через дробь)

Номинальное линейное напряжение основной вторичной обмотки, В

Номинальное линейное первичное напряжение, В

Конструктивный вариант исполнения

Класс напряжения, кВ

Производитель

Защитное предохранительное устройство

Обозначение трехфазной группы трансформаторов напряжения заземляемых

Рисунок 2 - Расшифровка условного обозначения трансформаторов напряжения, собранных в трехфазную группу

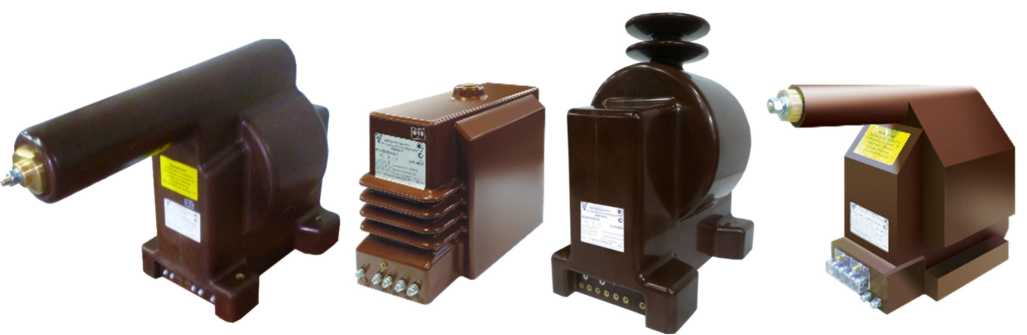

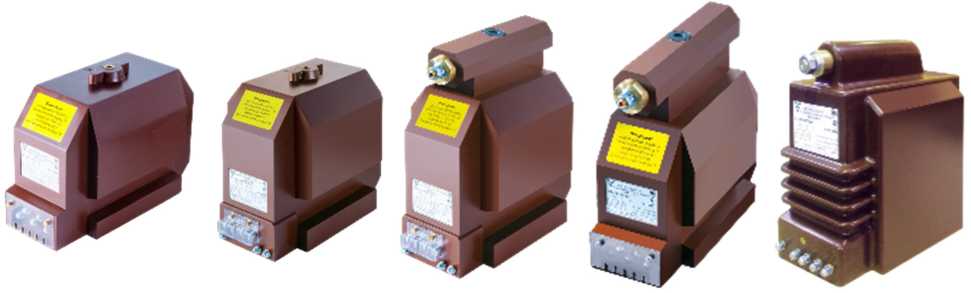

Рисунок 3 - Общий вид трансформаторов напряжения внутренней установки

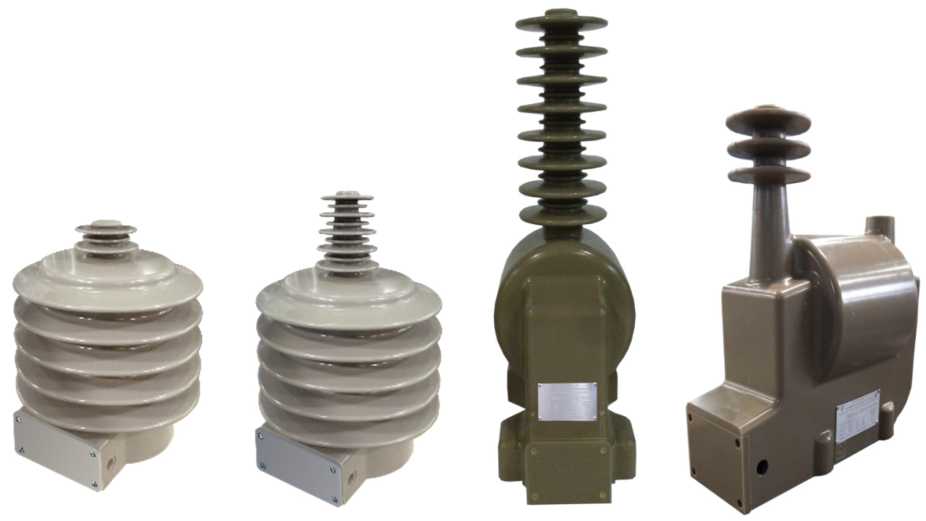

Рисунок 4 - Общий вид трансформаторов напряжения наружной установки

отсутствует.

Таблица 1 - Основные метрологические характеристики

аблица 2 - Дополнительные метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку (шильд) любым технологическим способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1 «Назначение» руководства по эксплуатации.

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ПНСТ 319-2018 «Трансформаторы измерительные. Часть 3. Технические условия на индуктивные трансформаторы напряжения»;

ТУ 3414-010-52889537-08 «Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии № 3453 от 30 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Приказ Федерального агентства по техническому регулированию и метрологии № 2316 от 31 декабря 2020 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».

Общество с ограниченной ответственностью «Электрощит-К°» (ООО «Электрощит-К°») Адрес: 249210, Калужская обл., Бабынинский район, п. Бабынино, ул. Советская, 24 ИНН 4001005954

Телефон/факс: (495) 0110 500

E-mail: info@tf-el.ru

Web-сайт: www.kztt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 от 16.04.2015 г.

В части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» мая 2022 г. № 1197

Лист № 1 Регистрационный № 62904-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 443 на ПСП «Ухта»

Система измерений количества и показателей качества нефти № 443 на ПСП «Ухта» (далее - система) предназначена для измерений объемного расхода, массы и плотности нефти.

Описание средства измерений

Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей объемного расхода. Выходные электрические сигналы преобразователей объемного расхода, температуры, давления, плотности, объемной доли воды в нефти поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти, стационарной трубопоршневой поверочной установки, системы сбора, обработки информации и управления и системы дренажа нефти. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты.

Система состоит из двух рабочих и одной резервной измерительных линий.

В состав системы входят следующие средства измерений (с учетом средств измерений, находящихся на хранении):

• - преобразователи расхода турбинные HTM, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 56812-14, модели HTM06 с Ду 150;

• - преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 150, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 15427-01 (далее - ТПР);

• - термопреобразователи сопротивления платиновые серии 65, типы зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений под номерами 22257-01, 22257-05, в комплекте с преобразователями измерительными 644 к датчикам температуры, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 14683-00 и преобразователями измерительными 644, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 14683-04;

• - преобразователи давления измерительные 3051, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 14061-99;

• - денсиметры SARASOTA модификации FD960, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 19879-00 (далее -ПП);

• - влагомеры нефти поточные УДВН-1пм, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 14557-10;

• - счетчик жидкости турбинный CRA/MRT 97, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 22214-01;

• - расходомер-счетчик ультразвуковой OPTISONIC 3400, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 57762-14;

• - двунаправленная трубопоршневая поверочная установка для жидкостей фирмы «Daniel» Ду 16" (далее - стационарная ТПУ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 20054-00;

• - комплексы измерительно-вычислительные ИМЦ-07 (далее - ИВК), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 53852-13, с автоматизированными рабочими местами (далее - АРМ) оператора системы с программным обеспечением «ГКС расход НТ версия 3.0».

В составе системы дополнительно сформированы вспомогательные измерительные каналы (далее - ИК) плотности и объемного расхода, метрологические характеристики которых определяют комплектным методом.

Система обеспечивает выполнение следующих основных функций:

• - автоматические измерения объема, объемного расхода и массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, объемной доли воды в нефти;

• - автоматические измерения давления, температуры, плотности и объемной доли воды в нефти;

• - автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной химико-аналитической лаборатории;

• - проведение контроля метрологических характеристик и поверки ТПР с применением стационарной ТПУ;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

• - защиту информации от несанкционированного доступа программными средствами.

Заводской номер системы нанесен на маркировочную табличку, установленную на площадке системы.

Знак поверки наносится на свидетельство о поверке системы. Пломбирование системы не предусмотрено. Пломбирование СИ из состава выделенных ИК системы проводится в соответствии с требованиями МИ 3002-2006 «Рекомендация. Государственная система обеспечения единства измерений. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Программное обеспечение (далее - ПО) системы обеспечивает реализацию функций системы. ПО системы разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и идентификацию ПО системы. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (несвязанные с измерениями параметров технологического процесса). Идентификационные данные ПО системы указаны в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.

Таблица 1 - Идентификационные данные ПО

Идентификация ПО системы осуществляется путем отображения на мониторе ИВК и АРМ оператора системы структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации метрологически значимой части ПО системы, представляет собой хэш-сумму (контрольную сумму) по значимым частям.

ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем ввода логина и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записывается в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Основные метрологические и технические характеристики системы, физико-химические показатели измеряемой среды и метрологические характеристики выделенных ИК приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики системы

Таблица 3 - Метрологические характеристики ИК

Примечание - Приняты следующие обозначения:

А - пределы допускаемой абсолютной погрешности измерений, кг/м³; 5 - пределы допускаемой относительной погрешности измерений, %.

Таблица 4 - Основные технические характеристики системы

Знак утверждения типа

наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.

Комплектность системы приведена в таблице 5.

Таблица 5 - Комплектность системы

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 443 ПСП «Ухта» Ухтинского РНУ АО «Транснефть - Север», свидетельство об аттестации методики измерений № 254-RA.RU.312546-2021 от 25 августа 2021 г.

Постановление Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 1 ноября 2019 года № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Адрес: 420111, Республика Татарстан, г. Казань, ул. Московская, д. 35

Юридический адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50

Телефон (факс): (843) 221-70-00, (843) 221-70-01

E-mail: www.nppgks.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, РТ, 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310592 от 24.02.2015

В части вносимых изменений:

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» мая 2022 г. № 1197

Лист № 1 Регистрационный № 65833-16 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Ростилово

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Ростилово (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные ток и напряжение преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 12 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающий сигналы спутниковых навигационных систем ГЛОНАСС/GPS. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Сервер сбора обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и часов сервера сбора более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер АУВП.411711.ФСК.046.05. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Ростилово», аттестованном ООО «ЭнерТест», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311723.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Ростилово

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью «Центр энергоэффективности ИНТЕР РАО ЕЭС» (ООО «Центр энергоэффективности ИНТЕР РАО ЕЭС»)

ИНН 7704765961

Адрес: 119435, г. Москва, ул. Большая Пироговская, д.27, стр.1

Тел.: +7 (495) 221-75-60

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
