УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» июля 2025 г. № 1427_

Регистрационный № 93461-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Бюретки лабораторные стеклянные

Бюретки лабораторные стеклянные (далее - бюретки) предназначены для измерений объема жидкости.

Принцип действия бюреток основан на измерении определенного объема жидкости, который выливается из бюретки.

Конструктивно бюретки представляют собой систему спаянных цилиндрических трубок. На трубке меньшего диаметра имеется шарообразное расширение - запасной резервуар. К отводным трубкам припаяны краны. На цилиндрической части трубки большего диаметра нанесена шкала. Тип бюреток - I, класс точности - 1 или 2, исполнения - 1 и 3. Мениск устанавливают таким образом, чтобы плоскость верхнего края отметки находилась горизонтально по касательной к нижней точке мениска; взгляд наблюдателя при этом находится в этой же плоскости.

Заводской номер наносится на поверхность бюретки методом лазерной гравировки в виде буквенно-цифрового кода. Структура условного обозначения бюреток представлена на рисунке 1.

E

I__Цена деления, мл:

0,05; 0,1; 0,2

__Номинальная вместимость, мл:

10; 25; 50; 100

Класс точности: 1; 2

Исполнение по ГОСТ 29251-91:

1 - с одноходовым краном;

3 - без крана (только для класса точности 2)

Тип по ГОСТ 29251-91:

I - без установленного времени ожидания

Рисунок 1 - Структура условного обозначения бюреток

Общий вид бюреток с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на бюретки не предусмотрено. Пломбирование мест настройки (регулировки) бюреток не предусмотрено.

Рисунок 2 - Общий вид бюреток исполнения 1 (слева) и исполнения 3 (справа) с указанием мест нанесений знака утверждения типа и заводского номера

Таблица 1 -

Таблица 2 - Основные технические

наносится на паспорт типографским способом и на бюретку любым технологическим способом.

Таблица 3 - Комплектность средства измерений

приведены в п. 2.6 раздела 2 «Основные метрологические и технические характеристики» паспорта.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 29251-91 «Посуда лабораторная стеклянная. Бюретки. Часть 1. Общие требования».

Общество с ограниченной ответственностью «ТОРГОВЫЙ ДОМ «КРЕЗОЛ» (ООО «ТД «КРЕЗОЛ»)

ИНН 0276162440

Адрес юридического лица: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2/4, эт. 4

Общество с ограниченной ответственностью «ТОРГОВЫЙ ДОМ «КРЕЗОЛ» (ООО «ТД «КРЕЗОЛ»)

Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2/4, эт. 4

ИНН 0276162440

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. м. о. Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» июля 2025 г. № 1427

Регистрационный № 50730-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления МИДА-15

Датчики давления МИДА-15 (далее - датчики), предназначены для непрерывного измерения и пропорционального преобразования избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ), избыточного давления - разрежения (ДИВ) и разности давлений (ДД) в токовый выходной сигнал, сигнал в виде напряжения постоянного тока или цифрового кода (цифровой сигнал) интерфейса UART со специальным протоколом обмена Mida, либо цифрового кода интерфейса RS485 с протоколом обмена Modbus или с протоколом Mida, в системах контроля и управления давлением, в том числе взрывоопасных производств, а также пищевой и фармацевтической промышленности.

Принцип действия датчиков основан на изменении выходного сигнала первичного преобразователя вследствие упругой деформации чувствительного элемента, вызванной воздействием давления в унифицированный постоянного тока или среды.

Основными преобразователь, в электрический выходной сигнал, а также электронный преобразователь, питающий первичный преобразователь и преобразующий выходной сигнал первичного преобразователя в унифицированный выходной сигнал.

Первичный и электронный преобразователи в зависимости от модификации датчика конструктивно размещены в едином неразборном герметичном корпусе либо пространственно разнесены и соединены между собой кабельной перемычкой. Для электрического подключения датчиков к внешним приборам используется разъем (соединитель), контактная колодка или кабель.

Датчики с токовым выходным сигналом 4-20 мА могут иметь исполнения с поддержкой HART- протокола (Н), а также исполнения с встроенным цифровым индикатором (ИЦ).

Конструктивно электронный блок датчика с ИЦ размещен во взрывонепроницаемом герметичном корпусе (Exd-оболочка), в котором размещена клеммная колодка для подключения датчика к внешним устройствам, плата электронного блока с ИЦ (или без).

Для управления настройками датчик c ИЦ оснащен кнопками. Режимы настройки и значение измеряемого давления отображаются ИЦ.

Пломбирование датчиков давления МИДА-15 не предусмотрено.

Конструкция датчиков не предусматривает нанесение на корпус знака поверки.

Заводской номер в виде цифрового обозначения, наносится методом лазерной гравировки на корпус датчика и (или) на металлическую пластину (табличку), которая крепится на корпус датчика с использованием неразъемного соединения.

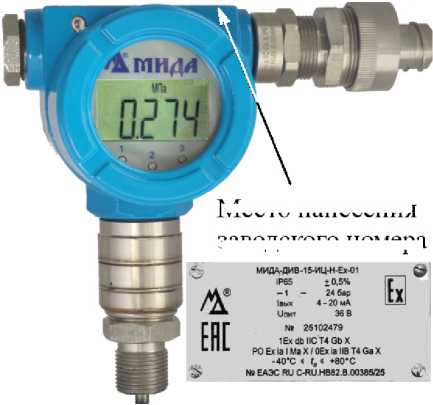

Общий вид датчиков и место на рисунках

Место нанесения заводского номера

Рисунок 1 - Общий вид датчика давления

МИДА- ДИ (ДА, ДИВ, ДВ)-15 (Ех)

Место нанесения заводского номера

Рисунок 2 - Общий вид датчика абсолютного давления МИДА-ДА (ДВ, ДИВ)-15 (Ех) с подключением KF25 для вакуумных систем

Рисунок 3 - Общий вид погружного датчика

давления МИДА-ДИ-15-П (Ех)

Место нанесения заводского номера

Рисунок 4 - Общий вид датчика давления

МИДА-ДИ-15-М-А

Место нанесения заводского номера

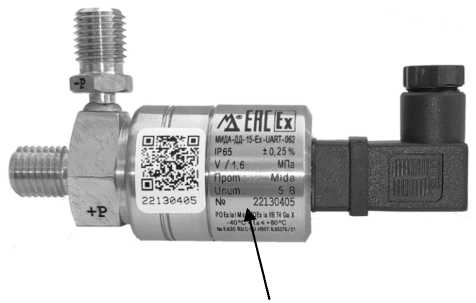

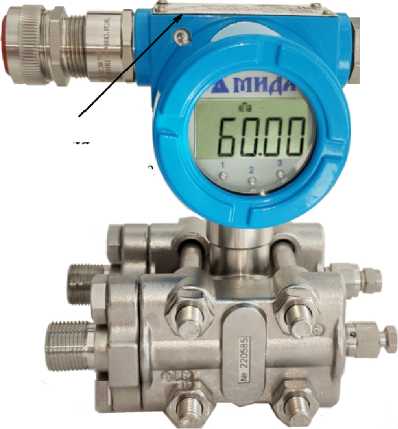

Рисунок 5 - Общий вид датчика разности давлений газов МИДА-ДД-15 (Ех)

Место нанесения заводского номера

Рисунок 6 - Общий вид датчика разности давлений жидкостей и газов МИДА-ДД-15-2

л

Рисунок 7 - Общий вид датчика разности давлений жидкостей и газов МИДА-ДД-15-2-ИЦ-(Н)-Ex d

Место нанесения

заводского номера

Рисунок 8 - Общий вид датчика

МИДА-ДИ (ДА, ДИВ, ДВ)-15-ИЦ-(Н)-Ех d

Место нанесения заводского номера

Место для нанесения заводского номера

Рисунок 10 - Общий вид датчика

МИДА-ДА (ДИ, ДВ, ДИВ)-15-Ехd

Рисунок 9 - Общий вид датчика

МИДА-ДА (ДИ)-15-С с ВПИ < 10 кПа

Место нанесения заводского номера

Рисунок 11 - Общий вид датчика МИДА-ДА (ДИ, ДИВ, ДВ) с типом подключения Clamp1 (CL25, DIN 32676) для пищевой промышленности

Рисунок 12 - Общий вид датчика МИДА-ДИ-15-Р с разнесенным первичным и вторичным преобразователями

различающиеся по типу измеряемого давления, по метрологическим характеристикам, по типу выходного сигнала и по конструктивному исполнению. Датчики могут иметь взрывозащищенное исполнение с видами взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка».

Структурная схема кода обозначения датчика для заказа приведена ниже:

МИДА -ДИ-15-^{1 2}-Р²-Н³-Ех²- IP65-0.25- 0-1МПа-061-М20-А- МДВГ.406233.090 ТУ

Измеряемый параметр:

ДИ. ДА. ДВ. ДИВ. ДД

Номер серии датчиков____

Специальное исполнение:

• 2 -датчики ДД с фланцевым подключением;

М -датчики для измерения сред

с температурой до +150°С;

П -погружной датчик давления;

• 3 -высокоточный датчик;

ИЦ-с встроенным индикатором

Р - разнесенной конструкции

Н - поддержка HART модуляции

Ех ia; Ех d - взрывозащищенное

исполнение

Степень защиты оболочки:

IP65;IP67;IP68           ______________________

Значение пределов допускаемой

основной погрешности

Нижний предел измерения.

Для ДИВ предел измерения разрежения

Верхний предел измерения с указанием единицы измерения. Для ДИВ - верхний предел измерения избыточного давления

Код выходного сигнала: 01. 051. 052. 053. 054. 055. 056. 057.

058. 059; 061. 062. 063. 064; 151;152; 153;156;164__________________

Тип присоединительного штуцера⁴: М10; М12; М12-2;

М14Е; М20; G1/2M; G1/4M; G1/4E; G1/2E; KF16;

KF 25-фланец вакуумный. CL-по DIN 32676. UN-по DIN 11851________

Тип электрического подключения⁴: А - плоский кабель.

К- кабель; DIN A. DIN C - соединитель. ПР- соединитель

РСГ 4ТВ; ПР4 - разъем 2РМГ-14. ПР12- разъем М12. Р6- соединитель

РТ-02А-10-6Р. УМ-угловой металлический сальниковый ввод. УП-угловой пластмассовый. ПП- прямой пластмассовый сальниковый ввод Номер технических условий

Таблица 1 - Коды аналоговых выходных сигналов

Таблица 2 - Коды цифровых выходных сигналов

В датчиках давления МИДА-15 с цифровым выходным сигналом установлено программное обеспечение (ПО), которое по аппаратному обеспечению является встроенным. Преобразование измеряемых величин, обработка измерительных данных, вычисление значений давления и передача измерительного цифрового кода выполняется с использованием внутренних аппаратных и программных средств. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения встроенного ПО отсутствуют.

Идентификационные данные встроенного ПО приведены в таблицах 3-6.

Таблица 3 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Mida и интерфейсом UART

Таблица 4 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Mida и интерфейсом RS485

Таблица 5 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Modbus и интерфейсом RS485

Таблица 6 - Идентификационные данные встроенного программного обеспечения датчика давления МИДА-15-Н_________________________________________________________

Автономное ПО Mida15Tool и Mida15Tool Modbus предназначено для настройки и поверки цифровых датчиков с протоколом обмена Mida и Modbus соответственно.

Автономное ПО CorrectZeroPGAI и CorrectZeroPGAU предназначено для электронной настройки и поверки датчиков с аналоговыми выходными сигналами постоянного тока и напряжения постоянного тока соответственно.

Автономное ПО МИДА-HART-Servs предназначено для электронной настройки и поверки датчиков, поддерживающих HART- протокол.

Конструкция датчика исключает возможность несанкционированного влияния на встроенное ПО датчика и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Таблица 7 -

Продолжение таблицы 7

Нормальные условия:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа_______

Примечания:

• ¹⁾ В соответствии с заказом допускается изготовление датчиков с пределами измерений, выраженных в других единицах измерения давления, допущенных к применению

в РФ.

• ²⁾ Верхние пределы измерений 0,001, 0,0016, 0,0025 МПа только для датчиков ДИ, ДД с цифровыми выходными сигналами.

• ³⁾ В зависимости от модификации и (или) исполнения, конкретные значения приведены в паспорте.

• ⁴⁾ Датчики с верхними пределами измерений давления 300 МПа изготавливаются только с пределами допускаемой основной приведенной погрешности ±2,5 %.

• ⁵⁾ Датчики с верхним пределом измерений давления 400 МПа изготавливаются только с пределами допускаемой основной приведенной погрешности ±2,0 и ±2,5 %.

Таблица 8 - Основные технические характеристики

Продолжение таблицы 8

наносится типографским способом на титульный лист руководства по эксплуатации и паспортов.

Комплектность поставки датчиков давления МИДА-15 приведена в таблице 9.

Таблица 9 - Комплектность датчиков

приведены в эксплуатационном документе МДВГ.406233.090 РЭ «Датчики давления МИДА-15. Руководство по эксплуатации», раздел 4 «Проверка функционирования, настройка и калибровка датчиков, измерение давления».

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Государственная поверочная схема для средств измерений абсолютного в диапазоне 1-10^-1  -  1^10⁷ Па, утвержденная приказом Федерального

по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений разности

Общество с ограниченной ответственностью «Микроэлектронные датчики и устройства» (ООО МИДАУС)

ИНН 7326056481

Адрес: 432035, г. Ульяновск, пр-д Энергетиков, д. 4

Телефон: +7 (8422) 360-361, факс: +7 (8422) 360-680

E-mail: sales@midaus.com

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест» (ФБУ «НИЦ ПМ-Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru,

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» июля 2025 г. № 1427

Регистрационный № 72194-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители произведения дозы на площадь KermaX-plus 120-131

Измерители произведения дозы на площадь KermaX-plus 120-131 (далее - измерители KermaX-plus 120-131) предназначены для измерений произведения кермы в воздухе на площадь (дозы на площадь) и произведения мощности кермы в воздухе на площадь (мощности дозы на площадь).

Принцип действия измерителей KermaX-plus 120-131 основан на том, что под действием рентгеновского излучения, проходящего через измерительный объем ионизационной камеры измерителя, в ней протекает ионизационный ток, пропорциональный произведению площади облучаемой поверхности на мощность кермы в воздухе. Этот ионизационный ток интегрируется измерительной схемой измерителя за время действия излучения.

Измеритель KermaX-plus 120-131 состоит из проходной плоскопараллельной оптически прозрачной прямоугольной ионизационной камеры. Ионизационная камера может иметь стандартный размер (модели KermaX-plus 120-131 ETH, 120-131 OEM CAN, 120-131 HS/RS485, 120-131 ZKCANO, 120-131 OEM, 120-131 OEM HS) или компактный размер (модели KermaX-plus 120-131 MICRO, 120-131 MIC CAN). Ионизационные камеры стандартного размера выпускаются с нанесенным на поверхность крестообразным элементом (модель KermaX-plus 120-131 ZKCANO) или без него. Составной частью ионизационной камеры измерителя KermaX-plus 120-131 является встроенный электронный измерительный блок, в котором хранятся настройки и электрические характеристики камеры.

Ионизационная камера измерителя KermaX-plus 120-131 устанавливается на штатное место формирователя поля излучения рентгеновского аппарата. Размер сечения пучка излучения в плоскости камеры не должен превышать размеры активной области камеры. Активная область камеры стандартного размера имеет площадь 140 мм х 140 мм, камеры компактного размера -115 мм х 115 мм. Направление пучка падающего излучения должно быть перпендикулярно поверхности камеры.

Измеритель KermaX-plus 120-131 измеряет произведение кермы в воздухе на площадь рентгеновского излучения независимо от расстояния между фокусом рентгеновской трубки и облучаемой поверхностью (плоскостью пациента). Результат измерений измерителя KermaX-plus 120-131 выводится в единицах произведения дозы на площадь, мкГр^м², и мощности дозы на площадь, мкГр^м²/с.

Ионизационная камера измерителя не герметична, поэтому в результаты измерений необходимо вводить поправку на изменение плотности воздуха в измерительном объеме камеры, зависящую от температуры и давления воздуха в рабочих условиях эксплуатации.

осуществляется через кабель с разъемом RJ45 напрямую к системе визуализации рентгенографической установки с использованием одного из интерфейсов: Ethernet, CAN, RS-485. Система визуализации может контролировать функционирование измерителя KermaX-plus 120-131 путем инициации соответствующих запросов и получать результаты измерений. Измеритель KermaX-plus 120-131 отвечает на запросы определенными ответными телеграммами; если на измеритель KermaX-plus 120-131 поступает неизвестная команда, отправляется ответная телеграмма о сбое. Общий вид измерителей KermaX-plus 120-131 представлен на рисунке 1.

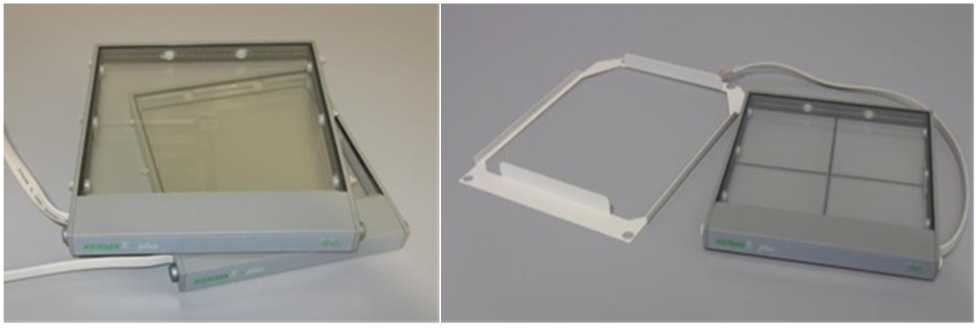

Рисунок 1 - Измеритель произведения дозы на площадь KermaX-plus 120-131 (слева - ионизационные камеры стандартного и компактного размеров, справа - ионизационная камера с крестообразным элементом)

Пломбирование средства измерений не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, однозначно идентифицирующий каждый экземпляр измерителя KermaX-plus 120-131, присваивается по номеру ионизационной камеры.

Заводской номер в формате буквенно-цифрового обозначения наносится на пленочную этикетку на боковой стенке ионизационной камеры методом компьютерной графики.

Общий вид измерителя KermaX-plus 120-131 с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 2.

Рисунок 2 - Общий вид измерителя произведения дозы на площадь KermaX-plus 120-131 с указанием мест нанесения заводского номера и знака утверждения типа

Программное обеспечение (далее - ПО) измерителя KermaX-plus 120-131 является встроенным. ПО установлено на микроконтроллере в электронном блоке ионизационной камеры измерителя, полностью закрыто и защищено от стороннего вмешательства. Запись ПО осуществляется в процессе производства.

ПО обеспечивает хранение калибровочного коэффициента ионизационной камеры, контроль работоспособности измерителя KermaX-plus 120-131, вычисление результатов измерений и осуществляет передачу данных по запросу через интерфейсы RS-485, CAN или Ethernet системе визуализации рентгенографической установки.

Изменить ПО измерителя KermaX-plus 120-131 с помощью системы визуализации рентгенографической установки, к которой подключен измеритель, невозможно.

В соответствии с Р 50.2.077-2014 уровень защиты ПО измерителя KermaX-plus 120-131 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

_____Идентификационные данные (признаки)

Идентификационное наименование ПО_______

Номер версии (идентификационный номер) ПО

Примечания:

• 1) Элементы «A», «B», «C», «D», «G» в обозначении номера версии отвечают за метрологически значимую часть.

• 2) Элемент «х» в обозначении номера версии отвечает за метрологически незначимую часть и может принимать значения от 1 до 9.

• 3) Идентификационный номер ПО является частью заводского номера прибора (первые две цифры и буква).

Таблица 2 -

П Продолжение таблицы 2

120-131

наносится типографским способом на титульный лист документа «Измерители произведения дозы на площадь KermaX-plus 120-131. Руководство по эксплуатации» и на пленочную этикетку, клеящуюся на корпус измерителя KermaX-plus 120-131.

Таблица 5 - Комплектность

KermaX-plus 120-131

приведены в разделе 5 «Измерения» документа «Измерители произведения дозы на площадь KermaX-plus 120-131. Руководство по эксплуатации».

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ IEC 60580-2011 Изделия медицинские электрические. Измерители произведения дозы на площадь;

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2314;

Техническая документация фирмы-изготовителя.

Компания IBA Dosimetry GmbH, Германия

Адрес: BahnhofstraBe 5, DE-90592 Schwarzenbruck, Germany

Телефон: +49 9128 607-0; факс: +49 9128 607-10

Web-сайт: www.iba-dosimetry.com

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: + 7 (812) 251-76-01

Факс: + 7 (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» июля 2025 г. № 1427

Регистрационный № 75894-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока TG

Трансформаторы тока TG (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ, 150 кВ и 220 кВ с частотой 50 или 60 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом или смесью элегаза и азота. Первичная обмотка трансформаторов состоит из внутренних и внешних шин, расположенных в головной части. Изменение коэффициента трансформации возможно при помощи перемычек на первичной обмотке и (или) выполнением ответвлений на вторичных обмотках. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта крышкой с табличкой технических данных.

Трансформаторы снабжены сигнализатором градуированным в единицах давления. Денсиметр имеет которые срабатывают при снижении плотности газа в трансформаторов расположено устройство сброса при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.

Клемма заземления расположена на основании трансформатора

Структура обозначения трансформаторов:

Т G Х Х - Х/Х - Х / Х Х Х

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (У1 или УХЛ1)

Номинальный вторичный ток, А

Номинальный первичный ток, А

Номинальные классы точности обмоток по

ГОСТ 77462015 и ГОСТ Р 70507.2-2024 Конструктивный вариант исполнения (N; N1 или отсутствие)

145 - для работы с номинальным напряжением 110 кВ 170 - для работы с номинальным напряжением 150 кВ 245 - для работы с номинальным напряжением 220 кВ С газовой изоляцией

Обозначение трансформатора тока

Заводской номер наносится любым технологическим способом на табличку технических данных трансформаторов в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов указан на рисунке 1, место пломбирования клеммной коробки от несанкционированного доступа представлено на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено.

Рисунок 1 - Общий вид трансформаторов

Рисунок 2 - Место пломбирования клеммной коробки от несанкционированного доступа

Таблица 1 -

Таблица 2 - Технические

Таблица 3 - Показатели надежности

наносится любым технологическим способом на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Таблица 4 - Комплектность

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р 70507.2-2024 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 16-95 1БП.768.001 ТУ «Трансформаторы тока серии TG. Технические условия».

Филиал Общества с ограниченной ответственностью (Филиал ООО «Эйч Энерджи» в г. Екатеринбурге)

ИНН 7722477719

Адрес: Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1

Испытательный центр Общество с ограниченной ответственностью «Испытательный в области метрологии» (ООО «ИЦРМ») Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Место нахождения: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48 E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. м. о. Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

¹

Примечания

²

Возможны комбинации сочетаний специальных исполнений. При отсутствии в обозначении исполнения отдельных позиций, последующие позиции сдвигаются влево.

³

Только для датчиков с выходным сигналом 4-20 мА (код сигнала 01).

⁴

По требованию заказчика могут изготавливаться датчики с вариантами подключений отличающихся от перечисленных.
