Номер по Госреестру СИ: 74775-19
74775-19 Преобразователи измерительные
(dTRANS мод. T01, T02, T03, Т04, T05, Т06, Т07, Т08)
Назначение средства измерений:
Преобразователи измерительные серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08 (далее - преобразователи) предназначены для преобразований аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термоэлектрических преобразователей (далее - ТП) и термопреобразователей сопротивления (далее - ТС), в унифицированный сигнал силы или напряжения постоянного тока, а также для отображения значений измеряемых величин на цифровом индикаторе.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные

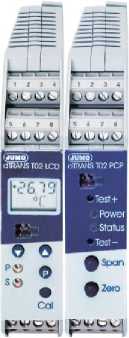

Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Внешний вид.
Преобразователи измерительные
Рисунок № 6
Внешний вид.
Преобразователи измерительные

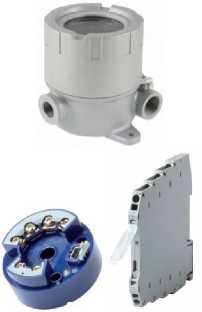

Рисунок № 7
Внешний вид.
Преобразователи измерительные
Рисунок № 8
Внешний вид.
Преобразователи измерительные

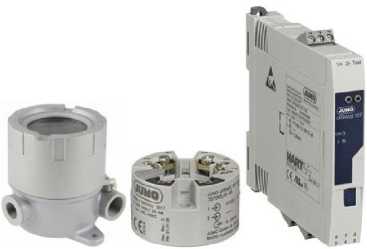

Рисунок № 9
Внешний вид.
Преобразователи измерительные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей осуществляет функции сбора, передачи, обработки и представления измерительной информации посредством HART-коммуникатора или измерительных приборов. Также имеется ПО Setup dTRANS для персонального компьютера, которое позволяет установить диапазон и тип подключенного первичного преобразователя и отображает версии встроенного ПО преобразователей.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Встроенное программное обеспечение |
Программное обеспечение, устанавливаемое на персональный компьютер | |
Идентификационное наименование ПО: - для модификации Т01 (исполнения 707011, 707013, 7016) |
Setup dTRANS T01 HART | |
- для модификации Т01 (исполнения 707014, 707015) |
- |
Setup dTRANS T01 |
- для модификации Т02 (исполнение 707020) |
- |
Setup dTRANS T02 junior |
- для модификации Т02 (исполнения 707021, 707022, 707025) |
Setup dTRANS T02 |
Идентификационные данные (признаки) |
Значение | |
Встроенное программное обеспечение |
Программное обеспечение, устанавливаемое на персональный компьютер | |
(исполнения 707030, 707031, 707032, 707033, 707034)
(исполнение 707040)
(исполнение 707050)
|
- |
Setup dTRANS T03 Setup dTRANS T04 Setup dTRANS T05 Setup dTRANS T06 Setup dTRANS T07 Setup dTRANS T08 |
Номер версии (идентификационный номер ПО), не ниже
|
153.01 315.01 151.01 135.02 194.02 199.01 225.01 1.3.49.7588 1.3.49.7588 1.3.49.7588 |
1.03J 1.08J 1.02J 2.00J 2.06J 1.02J 1.01J 1.01J 1.01J 1.01J |
Цифровой идентификатор ИО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-203-18 «Преобразователи измерительные серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08. Методика поверки», утвержденному ООО «ИЦРМ» 21.12.2018 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «JUMO GmbH & Co. KG», Германия
Адрес: Moritz-Juchheim-StraBe 1, 36039 Fulda, Germany
Телефон: +49 661 6003-0
Факс: +49 661 6003-500
E-mail: mail@jumo.net
Web-еайт: www.jumo.de
Заявитель
Общество с ограниченной ответственностью Фирма «ЮМО» (ООО Фирма «ЮМО») ИНН 7727087543
Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3 Фактический адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр.5 Телефон: +7 (495) 9613244
Факс: +7 (495) 9546906
E-mail: jumo@jumo.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия преобразователей основан на преобразовании поступающих на их входы сигналов с первичных преобразователей в соответствующие им значения физической величины. Сигнал от ТС, ТП и других датчиков линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы или напряжения постоянного тока или цифровой сигнал, линейный по отношению к температуре, сопротивлению, току или напряжению первичного преобразователя температуры.
Исполнения модификаций преобразователей, выполненные в виде блоков с клеммами, различаются габаритными размерами, наличием или отсутствием HART-протокола, типом выходного сигнала и способами установки: для монтажа в соединительную головку, на стену, на трубу, на DIN-рейку или на несущую шину. Исполнения модификаций преобразователей, выполненные для монтажа на стену или трубу, могут дополнительно оснащаться ЖК-дисплеем. Модификация Т01 имеет исполнения: 707011, 707013, 707014, 707015, 707016, модификация Т02: 707020, 707021, 707022, 707025 (исполнение 707022 имеет ЖК-дисплей); модификация Т03: 707030, 707031, 707032, 707033, 707034; модификация Т04: 707040; модификация Т05: 707050, 707051; модификация Т06: 707071 (имеет ЖК-дисплей); модификация Т07: 707080, 707081, 707082, 707083, 707084, 707085, 707086, 707087, 707088; модификация Т08: 707101, 707102, 707111, 707112, 707113, 707114, 707131, 707133, 707137.
Структура условного обозначения преобразователей: dTRANS □ □ ПШ 1 2 3 4
-
1 - наименование серии преобразователя;
-
2 - наименование модификации преобразователя (выбирается из ряда T01, T02, T03, Т04, T05, Т06, Т07, Т08);
-
3 - дополнительные обозначения (только для модификаций Т01, Т02, Т03, Т05, Т07, Т08):
для модификаций преобразователей Т01 выбирается из ряда: В - для установки в присоединительную головку формы В; J - для установки в присоединительную головку формы J; Т - для монтажа на DIN-рейку;
для модификаций преобразователей Т02 выбирается из ряда:
j(Junior) - преобразователь с уменьшенной шириной без светодиодных индикаторов и ЖК-дисплея;
LCD - преобразователь с ЖК-дисплеем для индикации;
PCP - преобразователь, программируемый через компьютер, со светодиодной индикацией без ЖК-дисплея;
Ex - для взрывозащищенных исполнений;
для модификаций преобразователей Т03 выбирается из ряда:
В или BU - для установки в присоединительную головку формы В;
J - для установки в присоединительную головку формы J;
Т или TU - для монтажа на DIN-рейку;
для модификаций преобразователей Т05 и Т07 выбирается из ряда:
В (или отсутствие индекса) - для установки в присоединительную головку формы В;
Т - для монтажа на DIN-рейку;
для модификаций преобразователей Т08 выбирается из ряда:
01 и 11 - для преобразований сигналов от преобразователей термоэлектрических типа J, K;
02, 12, 33 - для преобразований сигналов от термопреобразователей сопротивления Pt100;
13, 31 и 37 - для преобразований сигналов от преобразователей термоэлектрических типа J, K и от термопреобразователей сопротивления Pt100;
14 - универсальный преобразователь;
-
4 - дополнительное обозначение (при наличии данных опций):
Ex - для взрывозащищенных исполнений (для модификаций Т02, Т07 и Т08); SIL - для исполнений с сертификацией уровня SIL;
Ex SIL - для взрывозащищенных исполнений с сертификацией уровня SIL (для модификаций Т02, Т07 и Т08);
HART - для исполнений с HART - протоколом.
Преобразователи в сочетании с персональным компьютером или HART® -коммуникатором обеспечивают возможность конфигурации приборов, передачи, запоминания и обработки измерительной информации по HART® протоколу.
Общий вид преобразователей представлен на рисунке 1.
а) модификация Т01
dTRANS ТОЗ Т
-®П/12/13
О 81/82
4...20mA
б) модификация
Т02
в) модификация Т03
г) модификация Т04
д) модификация Т05
е) модификация Т06
ж) модификация Т07
з) модификация Т08
Рисунок 1 - Общий вид преобразователей
Пломбирование преобразователей не предусмотрено.
Таблица 17 - Комплектность
Наименование |
Обозначение |
Количество |
Преобразователь измерительный серии dTRANS модификаций T01, T02, T03, Т04, T05, Т06, Т07, Т08 |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-203-18 |
1 экз. |
преобразователей приведены в таблицах 2 - 16.
В таблицах введены следующие обозначения:
ВПИ - верхний предел диапазона преобразований;
НИИ - нижний предел диапазона преобразований;
ИВ - значение преобразуемой величины.
Таблица 2 - Метрологические характеристики преобразователей модификации Т01
Типы первичных преобразователей |
Диапазоны преобразований температуры |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Минимальный интервал |
Т ермопреобразователи сопротивления | |||
Pt100 (а=0,00385) |
от -100 до +200 °C |
±0,2 °C | |
от -200 до +850 °C |
±0,4 °C | ||
Pt100 (а=0,003916) |
от -100 до +200 °C |
±0,2 °C | |
от -200 до +649 °C |
±0,4 °C | ||
Pt500 (а=0,00385) |
от -100 до +200 °C |
±0,2 °C |
10 °C |
Pt1000 (а=0,00385) |
от -200 до +250 °C |
±0,4 °C | |
Ni100 (а=0,00618) |
от -60 до +250 °C |
±0,2 °C | |
Ni 500 (а=0,00618) Ni 1000 (а=0,00618) |
от -60 до +150 °C |
±0,2 °C | |
Т ермоэлектрические преобразователи | |||
Тип J (Fe-CuNi) |
от -150 до +1200 °C | ||
Тип T (Cu-CuNi) |
от -200 до +400 °C |
±0,5 °C | |
Тип К (NiCr-Ni) |
от -140 до +1372 °C |
50 °C | |
Тип E (NiCr-CuNi) |
от -150 до +1000 °C | ||
Тип N (NiCrSi-NiSi) |
от -100 до +1300 °C |
±1 °C | |
Тип S (PtRh-Pt) |
от +20 до +1768 °C |
±2 °C | |
Тип R (PtRh-Pt) |
от +50 до +1768 °C |
±2 °C |
500 °C |
Тип B (PtRh-PtRh) |
от +400 до +1820 °C |
±2 °C | |
Компенсация холодного спая (КХС) |
от 0 до +80 °C |
±1 °C |
- |
Таблица 3 - преобразователей модификации
Т01
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, % |
±0,05 |
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 от 20 до 4 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
±0,02 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, % |
±0,01 |
Измерительный ток, мА, не более |
0,6 |
Компенсация холодного спая |
Есть |
Схемы подключений:
|
2-х, 3-х и 4-х проводное соединение 2-х проводное соединение |
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В: - для исполнений 707011, 707013 |
от 10 до 35 |
- для исполнения 707014 |
от 8 до 35 |
- для исполнения 707015 |
от 8 до 30 |
- для исполнения 707016 |
от 10 до 35 |
Потребляемая мощность, В •А, не более |
0,77 |
Габаритные размеры, мм, не более - монтаж на DIN-рейку (длинахширинахвысота) |
98x22,5x61 |
- монтаж в головку первичного преобразователя (диаметрхвысота) |
45x21,5 |
Масса, кг, не более |
0,09 |
Маркировка взрывозащиты по ГОСТ 31610.0-2012: - для исполнения 707015 |
0Ex ia IIC T6/T5/T4 Ga X |
- для исполнения 707016 |
0Ex ia IIC T6/T5/T4 Ga; 1Ex ia IIC T6/T5/T4 Gb |
Нормальные условия измерений: о - температура окружающей среды, С |
от +20 до +24 |
- относительная влажность, % |
от 30 до 80 |
Рабочие условия измерений: о - температура окружающей среды, С |
от -55 до +85 |
- относительная влажность, % |
от 5 до 95 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
Таблица 4 - Метрологические характеристики преобразователей модификации Т02
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Минимальный интервал | |
Т02 (исп.702020) |
Т02 (исп. 707021, 707022, 707025) | |||
Т ермопреобразователи сопротивления | ||||
Pt100 (а=0,00385) 2-х, 3-х проводное соединение |
от -100 до +200 °С от -200 до +850 °С |
±0,4 °С ±0,8 °С |
±0,4 °С ±0,8 °С |
20 °C для 707020; 15 °C для остальных |
Pt100 (а=0,00385) 4-х проводное соединение |
от -100 до +200°С от -200 до +850 °С |
±0,4 °С ±0,8 °С |
±0,4 °С ±0,5 °С | |
Pt100 (а=0,003916) 2-х, 3-х проводное соединение |
от -100 до +200 °С от -200 до +649 °С |
±0,4 °С ±0,8 °С |
±0,4 °С ±0,8 °С | |
Pt100 (а=0,003916) 4-х проводное соединение |
от -100 до +200 °С от -200 до +649 °С |
±0,4 °С ±0,8 °С |
±0,4 °С ±0,5 °С | |
Pt500 (а=0,00385) Pt1000 (а=0,00385) 2-х, 3-х проводное соединение |
от -100 до +200°С от -200 до +250 °С от -200 до +850 °С |
±0,4 °С ±0,8 °С |
±0,4 °С ±0,8 °С | |
Pt500 (а=0,00385) Pt1000 (а=0,00385) 4-х проводное соединение |
от -100 до +200 °С от -200 до +250 °С от -200 до +850 °С |
±0,4 °С ±0,8 °С |
±0,4 °С ±0,5 °С |
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Минимальный интер вал | |
Т02 (исп.702020) |
Т02 (исп. 707021, 707022, 707025) | |||
Ni100 (а=0,00618) 2-х, 3-х проводное соединение |
от -60 до +180 °С |
±0,8 °С |
±0,8 °С |
20 °C для 707020; 15 °C для остальных |
Ni100 (а=0,00618) 4-х проводное соединение |
от -60 до +180 °С |
±0,8 °С |
±0,5 °С | |
Ni 500 (а=0,00618) Ni 1000 (а=0,00618) 2-х, 3-х проводное соединение |
от -60 до +150 °С |
±0,8 °С |
±0,8 °С | |
Ni 500 (а=0,00618) Ni 1000 (а=0,00618) 4-х проводное соединение |
от -60 до +150 °С |
±0,8 °С |
±0,5 °С | |
Т ермоэлектрические преобразователи | ||||
Тип J (Fe-CuNi) |
от -150 до +1200°С |
±(0,0025<ВПИ) °С |
±(0,001-ВПИ) °С |
50 °C для 707020; 100 °C для остальных |
Тип T (Cu-CuNi) |
от -200 до +400 °С | |||
Тип К (NiCr-Ni) |
от -150 до +1372°С | |||
Тип E (NiCr-CuNi) |
от -200 до +1000°С | |||
Тип N (NiCrSi-NiSi) |
от -100 до +1300°С | |||
Тип S (PtRh-Pt) |
от -50 до +1768 °С |
±(0,0015-ВПИ) °С |
500 °C | |
Тип R (PtRh-Pt) |
от -50 до +1768 °С | |||
Тип B (PtRh-PtRh) |
от +400 до +1820 °С | |||
Компенсация холодного спая (КХС) |
от 0 до 80 °C |
±1 °C |
- | |
Нормированные электрические сигналы | ||||
Т ермопреобразова-тели с зависимостью напряжения от температуры |
от -25 до +75 мВ |
- |
±100 мкВ |
5 мВ |
от 0 до 100 мВ |
±150 мкВ |
±100 мкВ | ||
от -100 до +100 мВ |
±150 мкВ | |||
от 0 до 200 мВ |
±150 мкВ | |||
от -500 до +500 мВ |
±1 мВ | |||
от 0 до 1 В |
±1 мВ | |||
от -1 до +1 В |
±2 мВ | |||
от -5 до +5 В |
±10 мВ | |||
от 0 до 10 В |
±10 мВ | |||
от -10 до +10 В |
±15 мВ | |||
Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение) |
от 1 до 200 Ом |
±300 мОм |
6 Ом | |
от 1 до 400 Ом |
±500 мОм |
±600 мОм | ||
от 1 до 800 Ом |
- |
±1 Ом | ||
от 1 до 2000 Ом |
±1 Ом |
±2 Ом | ||
от 1 до 3900 Ом |
- |
±3 Ом |
Окончание таблицы 4
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Минимальный интер вал | |
Т02 (исп.702020) |
Т02 (исп. 707021, 707022, 707025) | |||
Входной сигнал силы постоянного тока |
от 4 до 20 мА |
см. примечание * |
±20 мкА |
0,5 мА |
от 0 до 20 мА |
±20 мкА | |||
от -20 до +20 мА |
±40 мкА | |||
Примечание * - подключение к токовому входу может быть выполнено только с внешним шунтом (не входит в комплект поставки). Пределы допускаемой основной абсолютной погрешности преобразований по токовому входу складываются из пределов допускаемой основной абсолютной погрешности преобразований напряжения постоянного тока и пределов допускаемой абсолютной погрешности применяемого шунта. |
Таблица 5 - преобразователей модификации Т02
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, % |
±0,05 |
Выходной сигнал силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Выходной сигнал напряжения постоянного тока, В |
от 0 до 10 от 2 до 10 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
±0,02 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, % |
±0,01 |
Измерительный ток, мА, не более |
0,6 |
Компенсация холодного спая |
Есть |
Схемы подключений:
|
2-х, 3-х и 4-х проводное соединение 2-х проводное соединение |
Напряжение питания постоянного тока, В
|
24-2:6 от 20 до 53 |
Напряжение питания переменного тока частотой от 48 до 63 Гц, В
|
от 20 до 53 от 1 1 0+-1161 до 240+-2346 230 -23 |
Потребляемая мощность, В • А, не более |
1 |
Габаритные размеры (длинахширинахвысота), мм, не более |
125Х22,5Х109 |
Масса, кг, не более |
0,05 |
Наименование характеристики |
Значение |
Маркировка взрывозащиты по ГОСТ 31610.0-2012 (для исполнения |
[Ex ia Ga] IIC; |
707025) |
[Ex ia Da] IIIC |
Нормальные условия измерений: о - температура окружающей среды, С |
от +20 до +24 |
- относительная влажность, % |
от 30 до 80 |
Рабочие условия измерений: о - температура окружающей среды, С |
от -10 до +60 |
- относительная влажность, % |
от 5 до 75 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
Таблица 6 - преобразователей модификации Т03
Наименование характеристики |
Значение |
Диапазон преобразований входного сигнала от ТС (Pt100 а=0,00385), °C |
от -200 до +850 |
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований сигнала, %
|
±0,1 ±0,2 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, % |
±0,1 |
Выходной сигнал силы постоянного тока, мА - для исполнений 707030, 707031, 707032 |
от 4 до 20 от 20 до 4 |
Выходной сигнал напряжения постоянного тока, В - для исполнений 707033, 707034 |
от 0 до 10 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % - для исполнений 707030, 707031, 707032 |
±0,02 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки, % - для исполнений 707033, 707034 |
±0,1 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, % |
±0,01 |
Измерительный ток, мА, не более |
0,5 |
Схемы подключений при использовании с ТС |
2-х и 3-х проводное соединение |
Напряжение питания постоянного тока, В
|
от 7,5 до 30 от 15 до 30 |
Потребляемая мощность, В •А, не более |
0,84 |
Габаритные размеры, мм, не более
|
98х22,5х61 45x25,5 |
Наименование характеристики |
Значение |
Масса, кг, не более - для исполнения 707030 |
0,012 |
- для исполнений 707031, 707033 |
0,045 |
- для исполнений 707032, 707034 |
0,07 |
Нормальные условия измерений: о - температура окружающей среды, С |
от +20 до +24 |
- относительная влажность, % |
от 30 до 80 |
Рабочие условия измерений: о - температура окружающей среды, С - для исполнений 707030, 707031, 707033 |
от -40 до +85 |
- для исполнений 707032, 707034 |
от -25 до +70 |
- относительная влажность, % |
от 5 до 95 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
Таблица 7 - преобразователей модификации Т04
Наименование характеристики |
Значение |
Диапазон преобразования входного сигнала от ТС (Pt100, Pt1000 а=0,00385), °C |
от -200 до +850 |
Диапазон преобразования входного сигнала от потенциометра, Ом |
от 0 до 11000 |
Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований сигнала, % |
±0,3 (не менее ±0,3 °C)* |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, % |
±0,1 |
Выходной сигнал силы постоянного тока, мА |
от 0 до 20 от 20 до 0 от 4 до 20 от 20 до 4 |
Выходной сигнал напряжения постоянного тока, В |
от 0 до 10 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом (для токового выхода), % |
±0,01 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки (для выхода сигнала напряжения), % |
±0,1 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания, % |
±0,05 |
Измерительный ток, мА, не более |
0,5; 0,1 |
Схемы подключений при использовании с ТС |
2-х и 3-х проводное соединение |
Напряжение питания переменного тока частотой от 48 до 63 Гц, В |
от110+16 до 240 +24 |
Потребляемая мощность, В •А, не более |
4 |
Нормальные условия измерений: о
|
от +20 до +24 от 30 до 80 |
Наименование характеристики |
Значение |
Рабочие условия измерений: о
|
от -25 до +55 от 5 до 85 |
Габаритные размеры (длинахширинахвысота), мм, не более |
93,5Х22,5Х61,6 |
Масса, кг, не более |
0,1 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
Примечание* - выбирают большее значение. |
Таблица 8 - Метрологические характеристики преобразователей модификации Т05
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Т ермопреобразователи сопротивления | ||
Pt100, Pt500, Pt1000 (а=0,00385) |
от -100 до +200°С |
±0,2 °С |
2-х, 3-х проводное соединение |
от -200 до +850 °С |
±0,4 °С |
Pt100, Pt500, Pt1000 (а=0,00385) |
от -100 до +200°С |
±0,1 °С |
4-х проводное соединение |
от -200 до +850 °С |
±0,2 °С |
Pt100 (а=0,00391) |
от -100 до +200°С |
±0,2 °С |
2-х, 3-х проводное соединение |
от -200 до +850 °С |
±0,4 °С |
Pt100 (а=0,00391) |
от-100 до +200°С |
±0,15 °С |
4-х проводное соединение |
от -200 до +850 °С |
±0,25 °С |
Pt50 (а=0,00391) 2-х, 3-х проводное соединение |
от -200 до +850 °С |
±0,5 °С |
Pt50 (а=0,00391) 4-х проводное соединение |
от -200 до +850 °С |
±0,3 °С |
Ni100, Ni500, Ni 1000 (а=0,00618) 2-х, 3-х проводное соединение |
от -60 до +250 °С |
±0,4 °С |
Ni100, Ni500, Ni 1000 (а=0,00618) 4-х проводное соединение |
от -60 до +250 °С |
±0,2 °С |
Ni100 (а=0,00617) 2-х, 3-х проводное соединение |
от -60 до +180 °С |
±0,4 °С |
Ni100 (а=0,00617) 4-х проводное соединение |
от -60 до +180 °С |
±0,2 °С |
Cu50 (а=0,00428) 2-х, 3-х проводное соединение |
от -180 до +200°С |
±0,5 °С |
Cu50 (а=0,00428) 4-х проводное соединение |
от -180 до +200°С |
±0,3 °С |
Cu100 (а=0,00428) 2-х, 3-х проводное соединение |
от -180 до +200°С |
±0,4 °С |
Cu100 (а=0,00428) 4-х проводное соединение |
от -180 до +200°С |
±0,2 °С |
Т ермоэлектрические преобразователи | ||
Тип L (NiCr-CuNi) |
от -80 до 800 °С | |
Тип J (Fe-CuNi) |
от -100 до +1200°С | |
Тип T (Cu-CuNi) |
от -150 до +400°С | |
Тип К (NiCr-Ni) |
от -80 до +1372°С |
±(0,001ЪПИ) °С |
Тип E (NiCr-CuNi) |
от -80 до +1000°С | |
Тип N (NiCrSi-NiSi) |
от -80 до +1300°С | |
Тип ХА (Ch-Al) |
от -80 до +1372°С |
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Тип S (PtRh-Pt) |
от +20 до +1768 °С |
±(0,0015<ВПИ) °С |
Тип R (PtRh-Pt) |
от +50 до +1768 °С | |
Тип B (ptRh-PtRh) |
от +400 до +1820 °С |
±(0,0015<ВПИ) °С |
Тип A1 (WRe-WRe) |
от 0 до +2500 °С | |
Компенсация холодного спая (КХС) |
от 0 до 80 °C |
±1 °C |
Нормированные электрические сигналы | ||
Термопреобразователи с зависимостью напряжения от температуры |
от -100 до +1100 мВ |
±0,6 мВ |
Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение) |
от 1 до 400 Ом |
±400 мОм |
от 400 до 4000 Ом |
±4 Ом | |
от 4 до 10 кОм |
±10 Ом |
Таблица 9 - преобразователей модификации Т05
Наименование характеристики |
Значение | |
707050 |
707051 | |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %
|
±0,05 ±0,1 | |
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 от 20 до 4 | |
Выходной сигнал напряжения постоянного тока, В |
- |
от 0 до 10 от 10 до 0 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
±0,02 | |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В, % |
±0,01 | |
Измерительный ток, мА, не более |
0,3 | |
Компенсация холодного спая |
Есть | |
Схемы подключений |
2-х, 3-х или 4-х проводное соединение | |
Напряжение питания постоянного тока, В |
от 11 до 35 | |
Потребляемая мощность, В •А, не более |
0,81 | |
Габаритные размеры, мм, не более
|
102,5х6,2х93,1 44х21 | |
Масса, кг, не более |
0,035 |
0,05 |
Наименование характеристики |
Значение | |
707050 |
707051 | |
Нормальные условия измерений: о
|
от +20 до +24 от 30 до 80 | |
Рабочие условия измерений: о
|
от -55 до +85 от 5 до 95 |
от -10 до +70 от 5 до 95 |
Средняя наработка на отказ, ч |
100000 | |
Средний срок службы, лет |
12 |
Таблица 10 - Метрологические характеристики преобразователей модификации Т06
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Т ермопреобразователи сопротивления | ||
Pt50 (а=0,00391) 2-х, 3-х проводное соединение |
от -200 до +850 °С |
±0,5 °С |
Pt50 (а=0,00391) 4-х проводное соединение |
от-200 до +850 °С |
±0,3 °С |
Pt100 (а=0,00385) |
от -100 до +200°С |
±0,2 °С |
2-х, 3-х проводное соединение |
от -200 до +850 °С |
±0,4 °С |
Pt100 (а=0,00385) |
от -100 до +200°С |
±0,1 °С |
4-х проводное соединение |
от -200 до +850 °С |
±0,2 °С |
Pt500, Pt1000 (а=0,00385) |
от -100 до +200°С |
±0,2 °С |
2-х, 3-х проводное соединение |
от -200 до +850 °С |
±0,4 °С |
Pt500, Pt1000 (а=0,00385) |
от -100 до +200°С |
±0,1 °С |
4-х проводное соединение |
от -200 до +850 °С |
±0,2 °С |
Ni100, Ni500, Ni 1000 (а=0,00618) 2-х, 3-х проводное соединение |
от -60 до +250 °С |
±0,4 °С |
Ni100, Ni500, Ni 1000 (а=0,00618) 4-х проводное соединение |
от -60 до +250 °С |
±0,2 °С |
Ni100 (а=0,00618) 2-х, 3-х проводное соединение |
от -60 до +180 °С |
±0,4 °С |
Ni100 (а=0,00618) 4-х проводное соединение |
от -60 до +180 °С |
±0,2 °С |
Pt100 (а=0,003917) |
от -100 до +200°С |
±0,2 °С |
2-х, 3-х проводное соединение |
от -200 до +850 °С |
±0,4 °С |
Pt100 (а=0,003917) |
от -100 до +200°С |
±0,15 °С |
4-х проводное соединение |
от -200 до +850 °С |
±0,25 °С |
Cu50 (а=0,00428) 2-х, 3-х проводное соединение |
от -180 до +200°С |
±0,5 °С |
Cu50 (а=0,00428) 4-х проводное соединение |
от -180 до +200°С |
±0,3 °С |
Cu100 (а=0,00428) 2-х, 3-х проводное соединение |
от -180 до +200°С |
±0,4 °С |
Cu100 (а=0,00428) 4-х проводное соединение |
от -180 до +200°С |
±0,2 °С |
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Т ермоэлектрические преобразователи | ||
Тип L (Fe-CuNi) |
от -200 до +900 °С |
±(0,001-ВПИ) °С |
Тип J (Fe-CuNi) |
от -100 до +1200 °С | |
Тип U (Cu-CuNi) |
от -100 до +600°С | |
Тип T (Cu-CuNi) |
от -150 до +400°С | |
Тип K (NiCr-Ni) |
от -80 до +1300°С | |
Тип E (NiCr- CuNi) |
от -80 до +1000°С | |
Тип N (NiCrSi- NiSi) |
от -80 до +1300°С | |
Тип S (Pt10Rh-Pt) |
от -60 до +1768°С |
±(0,0015-ВПИ) °С |
Тип R (Pt13Rh-Pt) | ||
Тип B (pt30Rh-Pt6Rh) |
от 400 до +1820 °С | |
Тип C (w5Re-W26Re) |
от 0 до +2315 °С | |
Тип A1 (W5Re-W20Re) |
от 0 до +2500 °С | |
Тип D (W3Re-W25Re) |
от 0 до +2315 °С |
±(0,0025<ВПИ) °С |
Тип L (хромель-копель) |
от -80 до +800 °С |
±(0,001-ВПИ) °С |
Хромель-алюмель |
от -80 до +1372°С | |
PLII (платинель) |
от 0 до +1395 °С |
±(0,0015<ВПИ) °С |
Компенсация холодного спая (КХС) |
от -20 до +80 °C |
±1 °C |
Нормированные электрические сигналы | ||
Термопреобразователи с зависимостью напряжения от температуры |
от 0 до 10 В |
±5 мВ |
от 0 до 1 В | ||
от 0 до 100 мВ |
±0,05 мВ | |
Входной сигнал силы постоянного тока |
от 0 до 20 мА |
±20 мкА |
от 4 до 20 мА | ||
Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение) |
от 1 до 10 Ом |
±10 Ом |
Таблица 11 - преобразователей модификации Т06
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, %
|
±0,05 ±0,1 |
Выходной сигнал силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Выходной сигнал напряжения постоянного тока, В |
от 0 до 10 от 0 до 1 от 0 до 0,1 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
±0,02 |
Наименование характеристики |
Значение |
Компенсация холодного спая |
Есть |
Схемы подключений |
2-х, 3-х или 4-х проводное соединение |
Напряжение питания постоянного тока, В |
24+2,4 ^-3,6 |
Напряжение питания переменного тока частотой от 48 до 63 Гц, В |
от110+16 до 240 -24 |
Потребляемая мощность, Вт, не более - при напряжении переменного тока 230 В |
2,31 |
- при напряжении постоянного тока 24 В |
2,35 |
Габаритные размеры, мм, не более |
125x22,5x121 |
Масса, кг, не более |
0,2 |
Нормальные условия измерений: о - температура окружающей среды, С |
от +20 до +24 |
- относительная влажность, % |
от 30 до 80 |
Рабочие условия измерений: о - температура окружающей среды, С |
от -10 до +70 |
- относительная влажность, % |
от 5 до 85 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
Таблица 12 - Метрологические характеристики преобразователей модификации Т07
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Термопреобразователи соп |
ротивления | |
Pt100 (а=0,003851) |
от -200 до +850 °С |
±(0,06+0,00006-(ИВ-НПИ)) °С |
Pt200 (а=0,003851) |
от -200 до +850 °С |
±(0,11+0,00018-(ИВ-НПИ)) °С |
Pt500 (а=0,003851) |
от -200 до +850 °С |
±(0,05+0,00015<ИВ-НПи)) °С |
Pt1000 (а=0,003851) |
от -200 до +250 °С |
±(0,03+0,00013 •(ИВ-НПИ)) °С |
Pt100 (а=0,003916) |
от -200 до +510°С |
±(0,05+0,00006-(ИВ-НПИ)) °С |
Ni100, Ni120 (а=0,00618) |
от -60 до +250 °С |
±(0,05+0,00006-(иВ-НПИ)) °С |
Pt50 (а=0,00391) |
от -85 до +1100°С |
±(0,1+0,00008-(ИВ-НПИ)) °С |
Pt100 (а=0,00391) |
от -200 до +850 °С |
±(0,05+0,00006-(ИВ-НПИ)) °С |
Cu50 (а=0,00428) |
от -180 до +200°С |
±(0,09+0,00006-(иВ-НПИ)) °С |
Cu100 (а=0,00428) |
от -180 до +200°С |
±(0,05+0,00003-(иВ-НПИ)) °С |
Ni100, Ni120 (а=0,00617) |
от -60 до +180 °С |
±(0,05+0,00005<ИВ-НПи)) °С |
Cu50 (а=0,00426) |
от -50 до +200 °С |
±(0,1+0,00004-(ИВ-НПИ)) °С |
Термоэлектрические преобразователи | ||
Тип А (W5Re-W20Re) |
от 0 до +2500 °С |
±(0,8 + 0,00021-ИВ) °С |
Тип B (ptRh30-PtRh6) |
от +500 до +1820 °С |
±(1,5+0,0006-(ИВ-НПИ)) °С |
Тип E (NiCr- CuNi) |
от -150 до +1000 °С |
±(0,22+0,00006^(ИВ-НПИ)) °С |
Тип J (Fe-CuNi) |
от -150 до +1200 °С |
±(0,27+0,00005<ИВ-НПи)) °С |
Тип K (NiCr-Ni) |
от -150 до +1200 °С |
± (0,35+0,00005-(ИВ-НПИ)) °С |
Тип N (NiCrSi- NiSi) |
от -150 до +1300°С |
±(0,48+0,00014-(ИВ-НПИ)) °С |
Тип S (PtRh10-Pt) |
от +50 до +1768 °С |
±(1,15+0,00022-(иВ-НПИ)) °С |
Тип R (PtRh13-Pt) |
±(1,12+0,0003-(ИВ-НПИ)) °С | |
Тип T (Cu-CuNi) |
от -150 до +400°С |
±(0,36+0,0004-(иВ-НПИ)) °с |
Тип C (w5Re-W26Re) |
от 0 до +2000 °С |
±(0,55+(0,00055-ИВ)) °С |
Типы первичных преобразователей |
Диапазоны преобразований |
Пределы допускаемой основной абсолютной погрешности преобразований сигнала |
Тип D (W3Re-W25Re) |
от 0 до +2000 °С |
±(0,74+(0,00008-ИВ)) °С |
Тип L (Fe-CuNi) |
от -150 до +900°С |
±(0,29+0,00009-(ИВ-НПИ)) °С |
Тип U (Cu-CuNi) |
от -150 до +600°С |
±(0,33+0,00028-(иВ-НПИ)) °С |
Тип L (NiCr-CuNi/Chromel-Copel) |
от -200 до +800 °С |
±(2,2+0,00015-(ИВ-НПИ)) °С |
Нормированные электрические сигналы | ||
Термопреобразователи с зависимостью напряжения от температуры |
от -20 до +100 мВ |
±(10 мкВ+0,000025^(ИВ-НПИ)) мВ |
Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение) |
от 10 до 400 Ом |
32 мОм |
от 10 до 2000 Ом |
300 мОм |
Таблица 13 - Метрологические характеристики преобразователей модификации Т07
Типы первичных преобразователей |
Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С |
Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В |
Т ермопреобразователи сопротивления | ||
Pt100 (а=0,003851) |
±0,0002-(ИВ-НПИ) °С |
±0,00002-(ИВ-НПИ) °С |
Pt200 (а=0,003851) |
±0,26 °С |
±0,026 °С |
Pt500 (а=0,003851) |
±0,0002-(ИВ-НПИ) °С |
±0,00002-(ИВ-НПИ) °С |
Pt1000 (а=0,003851) |
±0,0002-(иВ-НПИ) °С |
±0,00002-(иВ-НПИ) °С |
Pt100 (а=0,003916) |
±0,0002-(иВ-НПИ) °С |
±0,00002-(иВ-НПИ) °С |
Ni100, Ni120 (а=0,00618) |
±0,05 °С |
±0,005 °С |
Pt50 (а=0,00391) |
±0,0002-(ИВ-НПИ) °С |
±0,00002-(ИВ-НПИ) °С |
Pt100 (а=0,00391) |
±0,0002-(иВ-НПИ) °С |
±0,00002-(иВ-НПИ) °С |
Cu50 (а=0,00428) |
±0,08 °С |
±0,008 °С |
Cu100 (а=0,00428) |
±0,0002-(ИВ-НПИ) °С |
±0,00002-(ИВ-НПИ) °С |
Ni100, Ni120 (а=0,00617) |
±0,04 °С |
±0,004 °С |
Cu50 (а=0,00426) |
±0,08 °С |
±0,008 °С |
Т ермоэлектрические преобразователи | ||
Тип А (W5Re-W20Re) |
±0,00055-(ИВ-НПИ) °С |
±0,000055<ИВ-НПИ) °С |
Тип B (PtRh30-PtRh6) |
±0,6 °С |
±0,06 °С |
Тип E (NiCr- CuNi) |
±0,0003-(ИВ-НПИ) °С |
±0,00003-(иВ-НПИ) °С |
Тип J (Fe-CuNi) |
±0,00028-(ИВ-НПИ) °С |
±0,000028-(ИВ-НПИ) °С |
Тип K (NiCr-Ni) |
±0,0003-(ИВ-НПИ) °С |
±0,00003-(ИВ-НПИ) °С |
Тип N (NiCrSi- NiSi) |
±0,00028-(ИВ-НПИ) °С |
±0,000028-(ИВ-НПИ) °С |
Тип S (PtRh10-Pt) |
±0,5 °С |
±0,05 °С |
Тип R (PtRh13-Pt) |
±0,0002-(ИВ-НПИ) °С |
±0,00002-(иВ-НПИ) °С |
Типы первичных преобразователей |
Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С |
Пределы допускаемой дополнительной абсолютной погрешности преобразований сигнала, вызванной отклонением напряжения питания от номинального (24 В) на 1 В |
Тип T (Cu-CuNi) |
±0,1 °С |
±0,01 °С |
Тип C (w5Re-W26Re) |
±0,00045^(ИВ-НПИ) °С |
±0,000045-(ИВ-НПИ) °С |
Тип D (w3Re-W25Re) |
±0,0004^(ИВ-НПИ) °С |
±0,00004-(ИВ-НПИ) °С |
Тип L (Fe-CuNi) |
±0,2 °С |
±0,02 °С |
Тип U (Cu-CuNi) |
±0,1 °С |
±0,01 °С |
Тип L (NiCr- CuNi/Chromel-Copel) |
±0,1 °С |
±0,01 °С |
Нормированные электрические сигналы | ||
Термопреобразователи с зависимостью напряжения от температуры |
±30 мкВ |
±3 мкВ |
Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение) |
±0,0015^(ИВ-НПИ) мОм |
±0,00015^(ИВ-НПИ) мОм |
±0,0015^(ИВ-НПИ) мОм |
±0,00015^(ИВ-НПИ) мОм |
Таблица 14 - Технические характеристики преобразователей модификации Т07
Наименование характеристики |
Значение |
Выходной сигнал силы постоянного тока, мА |
от 4 до 20; от 20 до 4 |
Измерительный ток, мА, не более |
0,3 |
Схемы подключений |
2-х, 3-х или 4-х проводное соединение |
Напряжение питания постоянного тока, В |
24-3,4 |
Потребляемая мощность, В •А, не более |
0,97 |
Габаритные размеры, мм, не более
|
114,9х17,5х112,8 |
(диаметр х высота) |
44x24,1 |
Масса, кг, не более - монтаж на DIN-рейку |
0,1 |
- монтаж в головку первичного преобразователя |
0,05 |
Маркировка взрывозащиты по ГОСТ 31610.0-2012: - для исполнений 707085, 707086 |
0Ex ia IIC T6/T5/T4 Ga X; 1Ex ia IIC T6/T5/T4 Gb X |
- для исполнений 707087, 707088 |
1Ex ib [ia Ga] IIC T6/T5/T4 Gb X |
- для исполнений 707089 |
1Ex ia IIC T6/T5/T4 Gb X |
Нормальные условия измерений: о - температура окружающей среды, С |
от +23 до +27 |
- относительная влажность, % |
от 30 до 80 |
Рабочие условия измерений: о - температура окружающей среды, С |
от -55 до +85 |
- относительная влажность, % |
от 5 до 95 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
Таблица 15 - Метрологические характеристики преобразователей модификации Т08
Исполнение |
Типы первичных преобразователей |
Диапазоны преобразований температуры |
Пределы допускаемой основной погрешности преобразований сигнала: абсолютная (D),°C; приведенная к диапазону преобразований (у), % |
Минимальный интервал |
Т ермопреобразователи сопротивления | ||||
707102 707112 707113 707131 707133 707137 |
Pt100 (а=0,00385) |
от -200 до +850 °С |
±0,2 (D) (для исп. 707102, 707133) ±0,1 (D) (для исп. 707112, 707113, 707131, 707137) |
10 °С |
707114 |
Pt10 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) |
50 °С |
Pt20 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Pt50 (а=0,00385) |
от -200 до +850 °С |
±1,05(D) | ||
Pt100 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Pt200 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Pt250 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Pt300 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Pt400 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Pt500 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Pt1000 (а=0,00385) |
от -200 до +850 °С |
±1,05 (D) | ||
Ni50 (а=0,00618) |
от -60 до +250 °С |
±0,4 (D) | ||
Ni100 (а=0,00618) |
от -60 до +250 °С |
±0,31 (D) | ||
Ni120 (а=0,00618) |
от -60 до +250 °С |
±0,31 (D) | ||
Ni1000 (а=0,00618) |
от -60 до +250 °С |
±0,31 (D) | ||
Те |
рмоэлектрические преобразователи | |||
707101 707111 707113 707131 707137 |
Тип J (Fe-CuNi) |
от -100 до +1200 °С |
±1 (D) (для исп. 707101) ±0,5 (D) (для исп. 707111, 707113, 707131, 707137) |
50 °С |
Тип К (NiCr-Ni) |
от -180 до +1372°С | |||
Компенсация холодного спая (КХС) |
от -25 до +70 °С |
±2,5 (D) |
- | |
707114 |
Тип B (PtRh30- PtRh6) |
от 0 до +1820 °С |
±4,5 (D) (от 160 до 400 °С включ.) ±2 (D) (св. 400 до 1820 °С) |
50 °С |
Тип E (NiCr- CuNi) |
от -100 до +1000 °С |
±1 (D) | ||
Тип J (Fe-CuNi) |
от -100 до +1200 °С |
±1 (D) | ||
Тип K (NiCr-Ni) |
от -180 до +1372°С |
±1 (D) | ||
Тип L (Fe-CuNi) |
от -200 до +900 °С |
±1 (D) | ||
Тип N (NiCrSi-NiSi) |
от -180 до +1300°С |
±1 (D) | ||
Тип R (PtRh13-Pt) |
от -50 до +1760°С |
±2 (D) | ||
Тип S (PtRh10-Pt) |
от -50 до +1760°С |
±2 (D) | ||
Тип T (Cu-CuNi) |
от -200 до +400 °С |
±1 (D) | ||
Тип U (Cu-CuNi) |
от -200 до +600 °С |
±1 (D) | ||
Тип W3 (Re/W25 Re) |
от 0 до +2300 °С |
±2 (D) |
Испол нение |
Типы первичных преобразователей |
Диапазоны преобразований температуры, °С |
Пределы допускаемой основной погрешности преобразований сигнала: абсолютная (D),°C; приведенная к диапазону преобразований (у), % |
Минимальный интервал |
Тип W5 (Re/W26 Re) |
от 0 до +2300 °С |
±2 (D) | ||
Тип LR (GOST 3044-84) |
от -200 до +800 °С |
±2 (D) | ||
Компенсация холодного спая (КХС) |
от -25 до +70 °С |
±2,4 (D) |
- | |
Нормированные электрические сигналы | ||||
707114 |
Т ермопреобразова-тели с зависимостью напряжения от температуры |
от 0 до 1 В |
±0,1 (Y) |
- |
от 0,2 до 1 В | ||||
от 0 до 5 В | ||||
от 1 до 5 В | ||||
от 0 до 10 В | ||||
от 2 до 10 В | ||||
Входной сигнал силы постоянного тока |
от 0 до 20 мА |
±0,1 (Y) |
- | |
от 4 до 20 мА | ||||
Преобразователи сопротивления |
от 10 Ом до 100 кОм |
±0,1 (Y) |
- |
Таблица 16 - преобразователей модификации Т08
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением температуры от нормальных условий измерений на 10 °С, % |
±0,1 |
Выходной сигнал силы постоянного тока, мА - для исполнений 707101, 707102, 707111, 707112, 707113 |
от 0 до 20 от 4 до 20 |
- для исполнения 707114 |
от 0 до 20 от 4 до 20 от 20 до 0 от 20 до 4 |
- для исполнений 707131, 707133, 707137 |
от 4 до 20 от 20 до 4 |
Наименование характеристики |
Значение |
Выходной сигнал напряжения постоянного тока, В
|
от 0 до 5 от 1 до 5 от 0 до 10 от 2 до 10 от 0 до 1 от 0,2 до 1 от 0 до 5 от 1 до 5 от 0 до 10 от 2 до 10 |
Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
±0,01 |
Компенсация холодного спая |
Есть |
Схемы подключений |
2-х, 3-х или 4-х провод ное соединение |
Напряжение питания постоянного тока, В:
|
от 16,8 до 31,2 от 5,5 до 35 от 3,3 до 35 от 6,2 до 35 |
Потребляемая мощность, Вт, не более |
0,80 |
Габаритные размеры, мм, не более |
115x6,1x113 |
Масса, кг, не более |
0,07 |
Маркировка взрывозащиты по ГОСТ 31610.0-2012 |
2Ex nA IIC T4 Gc X |
Нормальные условия измерений: о
|
от +20 до +24 от 30 до 80 |
Рабочие условия измерений: о
|
от -25 до +70 от 5 до 95 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
