Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП серии 90 изготовляются следующих моделей: 1020, 1030, 1110, 1120, 1210, 1230, 1240, 1250, 1820. Модели ТП отличаются друг от друга метрологическими характеристиками и конструктивным исполнением. Сами модели в свою очередь имеют несколько исполнений, различающихся по конструкции. ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки и клеммной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения.

ТП моделей 1020, 1030, 1110, 1120 изготавливают с клеммной головкой. Головки изготавливаются из алюминия, нержавеющей стали и из пластмассы. Головки ТП моделей 1020, 1120 помимо основной формы (В) имеют дополнительный ряд конструктивных исполнений (BUZ, BUZH, BBK). ТП модели 1030 имеют головки формы J, а ТП модели 1110 имеют головку формы А. Головки ТП модели 1820 имеют формы В, А, BUZ, BUZH, BEGF, XD-AD. В клеммную головку (кроме формы J) ТП дополнительно может встраиваться двухпроводный программируемый измерительный преобразователь (ИП) серии dTRANS T01/T02/T03 с цифровым выходным сигналом или унифицированным аналоговым выходным сигналом постоянного тока. Термопреобразователи моделей 1210, 1230, 1240, 1250 изготавливаются без головки - с удлинительными проводами в оболочке из силикона, тефлона или в металлической оплетке.

Монтажная часть защитной оболочки ТП имеет резьбовое и фланцевое исполнения в зависимости от способа крепления на объекте. Материал защитной оболочки - нержавеющая сталь 1,4541/1.4571; сталь 1.4749/1.4841, термоэлемент тип «L» и тип «J»; инконель 2,4816, термоэлемент тип «К»; керамика KER 610/710.

При измерении температуры агрессивных сред ТП используются в комплекте с дополнительными защитными гильзами, изготовленными из различных металлов и сплавов.

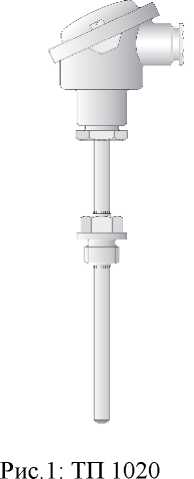

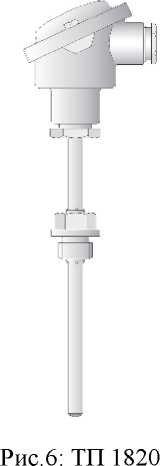

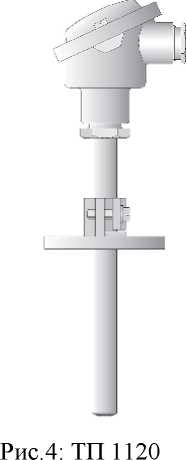

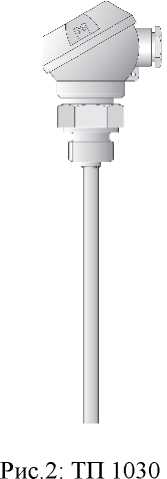

Фото общего вида ТП приведены на рисунках 1-6.

Рис.3: ТП 1110

Диапазон измеряемых температур (в зависимости от модели ТП), °С:

1020 .......................................................

1030 .......................................................

1110......................................................

1120......................................................

1210, 1230,1240, 1250 .................................

1820 ......................................................

вания по МЭК 60584-1 (ГОСТ 6616-94/ГОСТ Р 8.585-2001): ..............................J, L, K, S, B

Класс допуска (по ГОСТ Р 8.585-2001): .............................................................2

ТП с НСХ «К» и «L» в диапазоне от минус 200 до минус 40 °С соответствуют классу допуска 3 по ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений от НСХ по МЭК 60584-2 (ГОСТ Р 8.585-2001), °С: тип J:                           ±2,5 (от 0 до +333 °С),

± 0,0075t (св.+333 до +800 °С );

тип L:                                 ± (1,5+ 0,011/|) (от -200 до -100 °С),

±2,5 (св. -100 до +360 °С), ±(0,7+0,005t) (св.+360 до +800 °С);

тип К:                                ± 0,0151/| (от -200 до -167 °С),

±2,5 (св. -167 до +333 °С), ±0,0075t (св.+333 до +1200 °С);

тип S:                              ±1,5 (от 0 до +600 °С),

±0,0025t (св.+600 до +1300 °С);

тип В:                             ±0,0025t (от +600 до +1600 °С).

Пределы допускаемой суммарной погрешности ТС и ИП (D, °С) вычисляются по формуле: Д=±7 (D ип )² + (D тс )² ,

где: D_ИП - погрешность ИП, °С; D_ТС - отклонение от НСХ (в температурном эквиваленте) ТП, °С.

Время термического срабатывания в водной среде (0,4 м/с) (в зависимости от диаметра защитной оболочки), с: ...................................................от 0,15 до 3 (t₀,₅), от 0,3 до 9 (t₀,₉)

Электрическое сопротивление изоляции ТП при (25 ±10) °С, МОм, не менее:

• - для моделей 1020, 1030, 1110, 1120: .......................................................... 100

• - для моделей 1210, 1230, 1240, 1250: .......................................................... 200

Длина компенсационных проводов

(для модели 1210, 1230, 1240, 1250), мм: ..................от 500 до 50000 (и более по спецзаказу)

Диаметр защитной оболочки ТП (в зависимости

от модели и исполнения ТП), мм: .................................................................от 0,5 до 24

Длина монтажной части (в зависимости

от модели и исполнения), мм: ....................................от 50 до 5000 (и более по спецзаказу)

Масса, кг: ...........................от 0,5 до 5 (в зависимости от модели и исполнения ТП)

Средний срок службы, лет, не менее: ............................................................8

ТП модели 1820 во взрывозащищенном исполнении имеют маркировки видов: 0Exia

IIC Т6... Т4 Х («искробезопасная электрическая цепь») или 1Ехd [ia] IIC T6...T4 Х, 1Exdia IIC Т6...Т4 Х («взрывонепроницаемая оболочка»).
